信号変換器（ディストリビュータ）

信号変換器（ディストリビュータ） ETD10-DT-131
通常単価(税別)
17,590円
税込単価
19,349円
通常出荷日：在庫品1日目当日出荷可能

【仕様】・2線式伝送器に電源供給と信号変換器を兼備え・DINレール取付で低背タイプ

  • 入力許容値を超える電圧や電流を印加すると機器の破損になります。
  • 電源電圧は使用可能範囲で使用してください。

よく一緒に見られています

信号変換器（マルチレンジ直流信号絶縁変換器）

ミスミ

信号変換器（マルチレンジ直流信号絶縁変換器）
通常価格(税別)： 19,570円 (税込価格：21,527円)

通常出荷日：在庫品1日目

よく一緒に見られています

信号変換器（熱電対・測温抵抗体温度変換器）

ミスミ

信号変換器（熱電対・測温抵抗体温度変換器）
通常価格(税別)： 24,110円 (税込価格：26,521円)

通常出荷日：在庫品1日目

型番:

ETD10-DT-131
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：
－閉じる

ETD10-DT-131の仕様・寸法情報

入力種類
ディストリビューション
応答速度(ms)
50
変換精度(%FS)
±0.1
出力種類
[その他] 1～5V
入力点数(点)
1
出力点数(点)
1
絶縁
有
電源
DC24V
寸法 長さ(mm)
98
寸法 幅(mm)
25
寸法 厚み(mm)
41
入力仕様
DC4～20mA
chemSHERPA
調査中

商品仕様

規格表

型式−計測タイプ−入力仕様出力仕様電源仕様
ETD10−DT−131

型式計測要素入力仕様出力仕様電源仕様
ETD10DT1
(DC4～20mA)		3(DC1～5V)1
(DC24V)

概要仕様

仕様

型式

ETD10-DT-131

基準精度
(25℃±2℃)

±0.1% F.S

入力信号

DC4～20mA

入力抵抗

250Ω

2線式伝送器
電源仕様

電流容量

DC22mA以下

電圧範囲

DC24～32V(無負荷時)

短絡電流

30mA以下

許容短絡時間

無限大

出力信号

DC1～5V

出力負荷抵抗

2kΩ以上

供給電圧

DC24V±10%

消費電流

70mA以下

電源変動

±0.06% F.S

負荷変動

±0.06% F.S

温度特性

±0.02% F.S/℃

VR可変幅

±5% F.S以上(ゼロ、スパン)

応答時間

50ms以下(出力の90%に至る時間)

動作環境

温度：-5～50℃、湿度：90%RH以下(結露なきこと)

絶縁抵抗

100MΩ以上(DC500Vメガーにて)：入力-出力-電源間

耐電圧

AC1500V(1分間)：入力-出力-電源間

材質

本体

黒色ABS樹脂　94V-2

質量

80g

外形図

（単位：ｍｍ）
信号変換器（ディストリビュータ）:関連画像

結線図

信号変換器（ディストリビュータ）:関連画像
注) 接続極性に、注意してください。

ブロック図

信号変換器（ディストリビュータ）:関連画像

調整方法

ゼロ点およびスパン幅を調整することが出来ますが、出荷時に調整済みですので調整必要はありません。
校正をする場合は電源投入後、30分以上経過してから行ってください。
●ゼロ調整
入力信号の0％相当値を入力し、この時出力が出力仕様の0％と
なるようZEROボリュームを回して調整してください。
ゼロ調整とスパン調整を数回繰り返して、入力を最小と最大に切り換えた時に出力が出力仕様に入るようにしてください。
●スパン調整
入力信号の100％相当値を入力し、この時出力が出力仕様の100%となるよう SPANボリュームを回して調整してください。



型番リスト

表示件数
  • 1
    • 型番
    ETD10-DT-131

    出力種類

    		最小発注数量
    [その他] 1～5V
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    17,590円
    ( 19,349円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【仕様】
    ・2線式伝送器に電源供給と信号変換器を兼備え
    ・DINレール取付で低背タイプ

    ご注意

    • 入力許容値を超える電圧や電流を印加すると機器の破損になります。
    • 電源電圧は使用可能範囲で使用してください。
    【ココが特長】
    ●2線式伝送器に電源を供給
    ●DINレール取付で低背タイプ

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

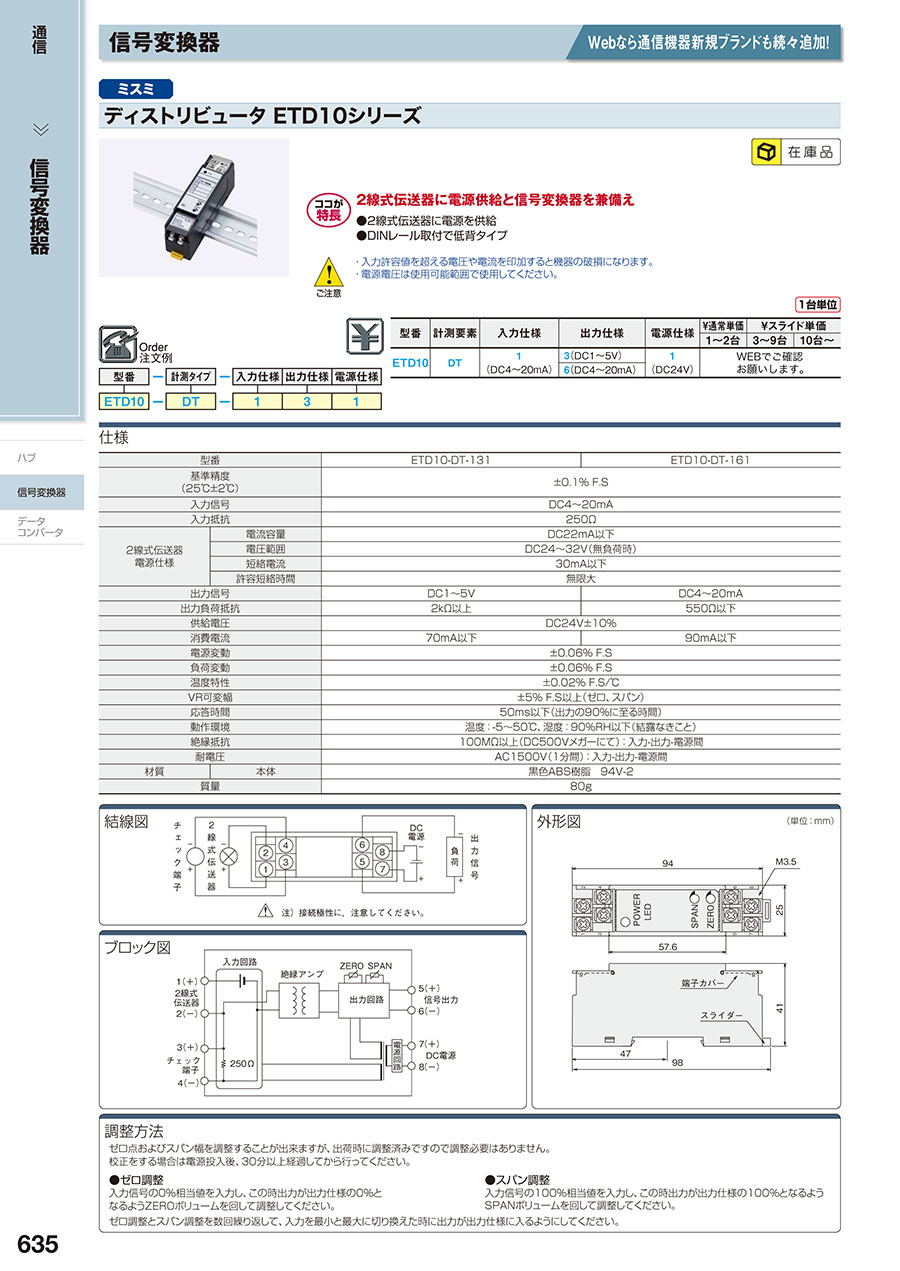

    EC-635

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    信号変換器（ディストリビュータ）の型番ETD10-DT-131のページです。 型番ETD10-DT-131に関する仕様情報を記載しております。
