商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型式	−	計測タイプ	−	入力仕様	出力仕様	電源仕様
ETD10	−	PT	−	1	1	1

型式	計測要素	入力仕様	出力仕様	電源仕様

ETD10	PT (交流電圧)	1 (AC0～110V)	1(DC0～10V)	1 (DC24V)
			5(DC0～20mA)
		2 (AC0～220V)	1(DC0～10V)	1 (DC24V)
			5(DC0～20mA)
	CT (交流電流)	1 (AC0～1A)	1(DC0～10V)	1 (DC24V)
			5(DC0～20mA)
		2 (AC0～5A)	1(DC0～10V)	1 (DC24V)
			5(DC0～20mA)

概要仕様

仕様

型式		ETD10-PT-111	ETD10-PT-151	ETD10-PT-211	ETD10-PT-251	ETD10-CT-111	ETD10-CT-151	ETD10-CT-211	ETD10-CT-251
計測要素		交流電圧 AC0～110V		交流電圧 AC0～220V		交流電流 AC0～1A		交流電流 AC0～5A
基準精度 (25℃±2℃)		±0.2% F.S(5～100% F.S) ±1.0% F.S(0～5% F.S)				±0.2% F.S(5～100% F.S) ±1.0% F.S(0～5% F.S)
入力信号		AC0～110V		AC0～220V		AC0～1A		AC0～5A
入力抵抗		1MΩ以上		1MΩ以上		0.05Ω以下		0.05Ω以下
最大許容入力値		150%以下(但し上限AC300V)		150%以下(但し上限AC300V)		7.5A以下		7.5A以下
出力信号		DC0～10V	DC0～20mA	DC0～10V	DC0～20mA	DC0～10V	DC0～20mA	DC0～10V	DC0～20mA
出力負荷抵抗		4kΩ以上	550Ω以下	4kΩ以上	550Ω以下	4kΩ以上	550Ω以下	4kΩ以上	550Ω以下
供給電圧		DC24V±10%				DC24V±10%
消費電流		30mA以下	50mA以下	30mA以下	50mA以下	25mA以下	40mA以下	25mA以下	40mA以下
電源変動		±0.06% F.S (但し、0～5%の入力に対して±0.5%)				±0.06% F.S (但し、0～5%の入力に対して±0.5%)
負荷変動		±0.06% F.S				±0.1% F.S (但し、0～5%の入力に対して±0.5%)
周波数変動		±0.2% F.S(60Hz基準)				±3% F.S(60Hz基準)
温度特性		±0.02% F.S/℃				±0.02% F.S/℃
VR可変幅		±5% F.S以上(ゼロ、スパン)				±5% F.S以上(ゼロ、スパン)
応答時間		700ms以下(出力の90%に至る時間)				700ms以下(出力の90%に至る時間)
動作環境		温度：-5～50℃、湿度：90%RH以下(結露なきこと)				温度：-5～50℃、湿度：90%RH以下(結露なきこと)
絶縁抵抗		100MΩ以上(DC500Vメガーにて)：入力-出力-電源間				100MΩ以上(DC500Vメガーにて)：入力-出力-電源間
耐電圧		AC1500V(1分間)：入力-出力-電源間				AC1500V(1分間)：入力-出力-電源間
材質	本体	黒色ABS樹脂　94V-2				黒色ABS樹脂　94V-2
質量		80g				80g

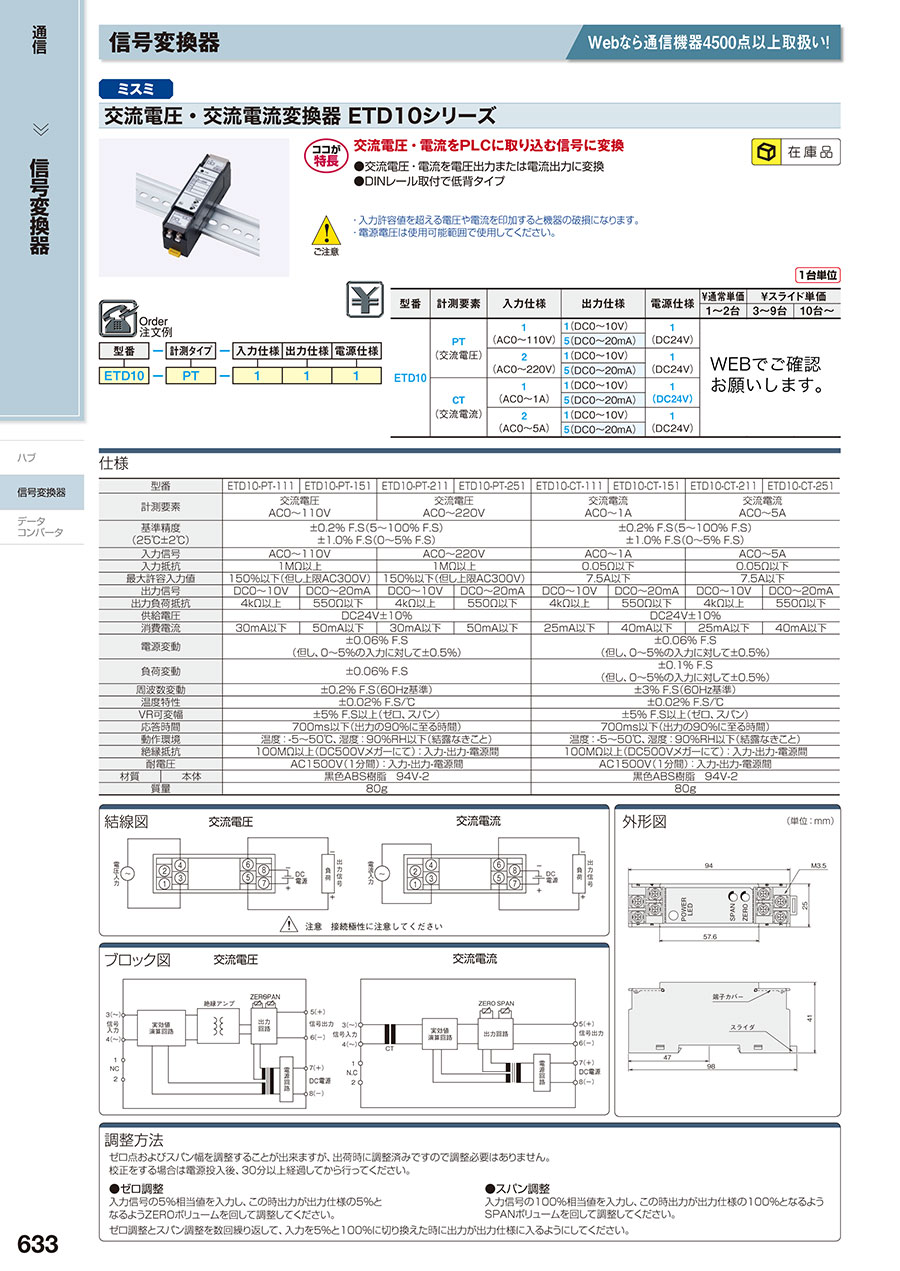

外形図

(単位：mm)
信号変換器（交流電圧・交流電流変換器）:関連画像

結線図

交流電圧	交流電流

注意接続極性に注意してください

ブロック図

交流電圧	交流電流

調整方法

ゼロ点およびスパン幅を調整することが出来ますが、出荷時に調整済みですので調整必要はありません。
校正をする場合は電源投入後、30分以上経過してから行ってください。

●ゼロ調整

入力信号の5%相当値を入力し、この時出力が出力仕様の5%と
なるようZEROボリュームを回して調整してください。
ゼロ調整とスパン調整を数回繰り返して、入力を5%と100％に切り換えた時に出力が出力仕様に入るようにしてください。

●スパン調整

入力信号の100％相当値を入力し、この時出力が出力仕様の100%となるよう SPANボリュームを回して調整してください。

型番リスト

表示件数

型番

入力種類	出力種類	入力仕様	最小発注数量

[電流(AC/DC)] 電流（AC）	0～10V	AC0～1A	1個
[電流(AC/DC)] 電流（AC）	0～20mA	AC0～1A	1個
[電流(AC/DC)] 電流（AC）	0～10V	AC0～5A	1個
[電流(AC/DC)] 電流（AC）	0～20mA	AC0～5A	1個
[電圧(AC/DC)] 電圧（AC）	0～10V	AC0～110V	1個
[電圧(AC/DC)] 電圧（AC）	0～20mA	AC0～110V	1個
[電圧(AC/DC)] 電圧（AC）	0～10V	AC0～220V	1個
[電圧(AC/DC)] 電圧（AC）	0～20mA	AC0～220V	1個

通常単価(税別) (税込単価)	通常出荷日

24,110円 ( 26,521円 )	在庫品1日目当日出荷可能
24,110円 ( 26,521円 )	在庫品1日目当日出荷可能
24,110円 ( 26,521円 )	在庫品1日目当日出荷可能
24,110円 ( 26,521円 )	在庫品1日目当日出荷可能
24,110円 ( 26,521円 )	在庫品1日目当日出荷可能
24,110円 ( 26,521円 )	在庫品1日目当日出荷可能
24,110円 ( 26,521円 )	在庫品1日目当日出荷可能
24,110円9,644円 ( 10,608円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【仕様】
・交流電圧・電流をPLCに取り込む信号に変換
・DINレール取付で低背タイプ

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
入力許容値を超える電圧や電流を印加すると機器の破損になります。
電源電圧は使用可能範囲で使用してください。

【ココが特長】
●交流電圧・電流を電圧出力または電流出力に変換
●DINレール取付で低背タイプ

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

三菱電機エンジニアリング
PLC I/Oユニット用ターミナルリレー FA-THシリーズ
省サイズ/省コストなターミナルリレー。a/b/c接点やSSRタイプもご用意。
三菱電機エンジニアリング
アナログ信号絶縁変換ユニット FA-ATシリーズ
CH間絶縁によりノイズ耐量向上。各信号変換モジュールを1ベースに組合せ可能のため、異なるアナログ信号を1ベースに入力可能。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
