信号変換器（マルチレンジ直流信号絶縁変換器）

信号変換器（マルチレンジ直流信号絶縁変換器）
  • 入力種類
    直流信号
  • 応答速度 (ms)
    1/50/500
  • 変換精度 (%FS)
    ±0.1
  • 出力種類
    マルチレンジ
  • 入力点数 (点)
    1
  • 出力点数 (点)
    1
  • 絶縁
    有
  • 寸法 長さ (mm)
    98
  • 寸法 幅 (mm)
    48
  • 寸法 厚み (mm)
    41
  • 入力仕様
    マルチレンジ
未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

規格表

型式−計測タイプ−入力仕様出力仕様電源仕様
ETD10−TT−MM1

型式計測要素入力仕様出力仕様電源仕様
ETD10TT
(直流信号)		M
(マルチレンジ)		M
(マルチレンジ)		1
(DC24V)
5
(AC100～240V)

概要仕様

仕様

型式

ETD10-TT-MM1

ETD10-TT-MM5

基準精度(25℃±2℃)

±0.1% F.S

出荷時レンジ設定

入力：1～5V、出力：4～20mA

出荷時レンジ設定許容差

±0.25% F.S以下

入力レンジ設定変更誤差

±1% F.S以下
(但し、－5～5V、－10～10V設定時は±2% F.S)

出力レンジ設定変更誤差

±1% F.S以下
(但し、－5～5V、－10～10V設定時は±2% F.S)

出力リバース設定変更誤差

±2% F.S以下

供給電圧

DC24V±10%

AC100〜240V±10%　50/60Hz

消費電流

80mA以下

50mA以下(AC100V)

温度特性

±0.02% F.S/℃

VR可変幅

±5% F.S(ゼロ、スパン)

応答時間

1ms、50ms、500ms以下(出力の90%に至る時間)

動作環境

温度：－5～50℃、湿度：90%RH以下(結露なきこと)

絶縁抵抗

100MΩ以上(DC500Vメガーにて)：入力-出力-電源間

耐電圧

AC2000V(1分間)：入力-出力-電源間

設置環境

汚染度2

材質

本体

黒色PBT樹脂　94V－0

質量

130g

入力仕様

入力信号

入力抵抗値

入力許容値

DC0～5V

1MΩ以上

－50～150% F.S

DC0～10V

DC0～60mV

DC1～5V

DC－5～5V

DC－10～10V

DC0～20mA

250Ω

DC4～20mA

出力仕様

入力信号

許容負荷抵抗

DC0～5V

2ｋΩ以上

DC1～5V

DC－5～5V

DC0～10V

4ｋΩ以上

DC－10～10V

DC0～20mA

550Ω以下

DC4～20mA




外形図

(単位：mm)
信号変換器（マルチレンジ直流信号絶縁変換器）:関連画像

結線図

信号変換器（マルチレンジ直流信号絶縁変換器）:関連画像
注意 　接続極性に注意してください

ブロック図

信号変換器（マルチレンジ直流信号絶縁変換器）:関連画像

入出力レンジ変更例

出荷時初期設定
入力：1～5V、出力：4～20mA		信号変換器（マルチレンジ直流信号絶縁変換器）:関連画像入出力レンジ変更した場合
入力：0～20mA、出力：0～10V
信号変換器（マルチレンジ直流信号絶縁変換器）:関連画像 信号変換器（マルチレンジ直流信号絶縁変換器）:関連画像


■入出力レンジの設定と変更
【ご注意】 必ず電源OFFの状態で操作を行ってください。
入出力レンジの設定と変更は、変換機上面のディップスイッチ
SW1,SW2,SW3にて行います。設定終了後ディップスイッチ操作窓に添付のシールを貼り付けてください。
工場出荷時は、入力1～5V、出力4～20mAに設定されています。
工場出荷時 信号変換器（マルチレンジ直流信号絶縁変換器）:関連画像
1.入力レンジの設定・変更
信号変換器（マルチレンジ直流信号絶縁変換器）:関連画像
2.応答速度の設定・変更
信号変換器（マルチレンジ直流信号絶縁変換器）:関連画像
3.リバース(出力反転)の設定・変更
信号変換器（マルチレンジ直流信号絶縁変換器）:関連画像
4.出力レンジの設定・変更
信号変換器（マルチレンジ直流信号絶縁変換器）:関連画像
5.高精度の測定を行う為、入出力レンジの設定・変更後(設定が正しいことをもう一度確認してから)出力のゼロ―スパン調整を行ってください。
・ゼロ調整
入力端子に入力の最小値を入力し、このときの出力が出力仕様の最小値となるようにZEROボリュームを廻してください。
・スパン調整
入力端子に入力の最大値を入力し、このときの出力が出力仕様の最大値となるようにSPANボリュームを廻してください。
上記のゼロ調整、スパン調整を1～2回繰り返して、入力を最小と最大に切り換えた時に、出力が出力仕様に入るようにしてください。
6.本変換器の上面に、SW1,SW2,SW3の設定一覧がありますので、設定された入出力仕様を油性マジックペンにてチェックしておくと便利です。		■取り付け、取り外し方法
■取り付け
信号変換器（マルチレンジ直流信号絶縁変換器）:関連画像
①上側をレールにかける。
②下側を押し込む。
※取り付け後にずれるおそれがある時は止め金具を使用されることをお勧めします。
2台以上並べて使用される時は、間隔をあけて、密着を避けてください。
■取り外し
信号変換器（マルチレンジ直流信号絶縁変換器）:関連画像
①マイナスドライバー等でスライダーを押し下げながら下側をレールよりはずす。
②上側をレールよりはずす。
■注意事項
・保存温度-10～+70℃以内、湿度60%以下の範囲で保存してください。
・ちり、ゴミ、電気部品に有害な化学薬品・ガス類等のない場所でご使用ください。
・振動・衝撃がかからない様にしてください。
・ノイズ等の影響を減らすために入出力配線を電源配線と同一結束・同一ダクト内で使用することは避けてください。













型番リスト

表示件数
  • 1
    • 型番
    ETD10-TT-MM1
    ETD10-TT-MM5

    電源

    		最小発注数量
    DC24V
    1個
    AC100～240V
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    19,570円
    ( 21,527円 )
    在庫品1日目当日出荷可能
    19,570円
    ( 21,527円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    内蔵DIPスイッチで入出力レンジ設定可能。AC100～240V電源仕様を追加。

    【ココが特長】
    内蔵DIPスイッチで入出力レンジ設定可能
    ●DIPスイッチで入力レンジは8パターン変更可能
    ●DIPスイッチで出力レンジは7パターン変更可能
    ●DINレール取付で低背タイプ
    ＜ご注意事項＞
    カタログ記載に誤りがありましたので、訂正させていただきます。大変申し訳ございません。
    4.出力レンジの設定・変更の記載間違い

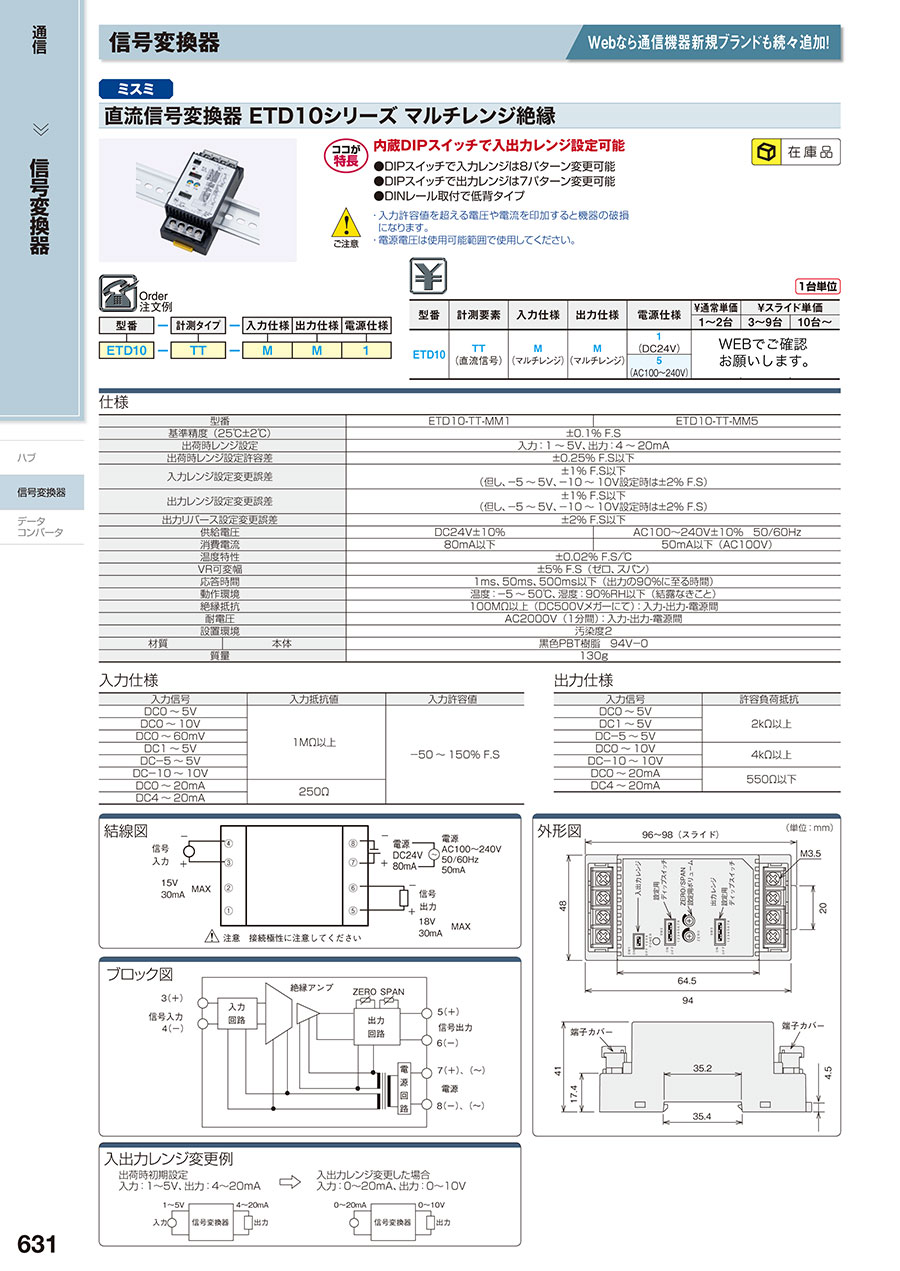

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    EC-631

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
