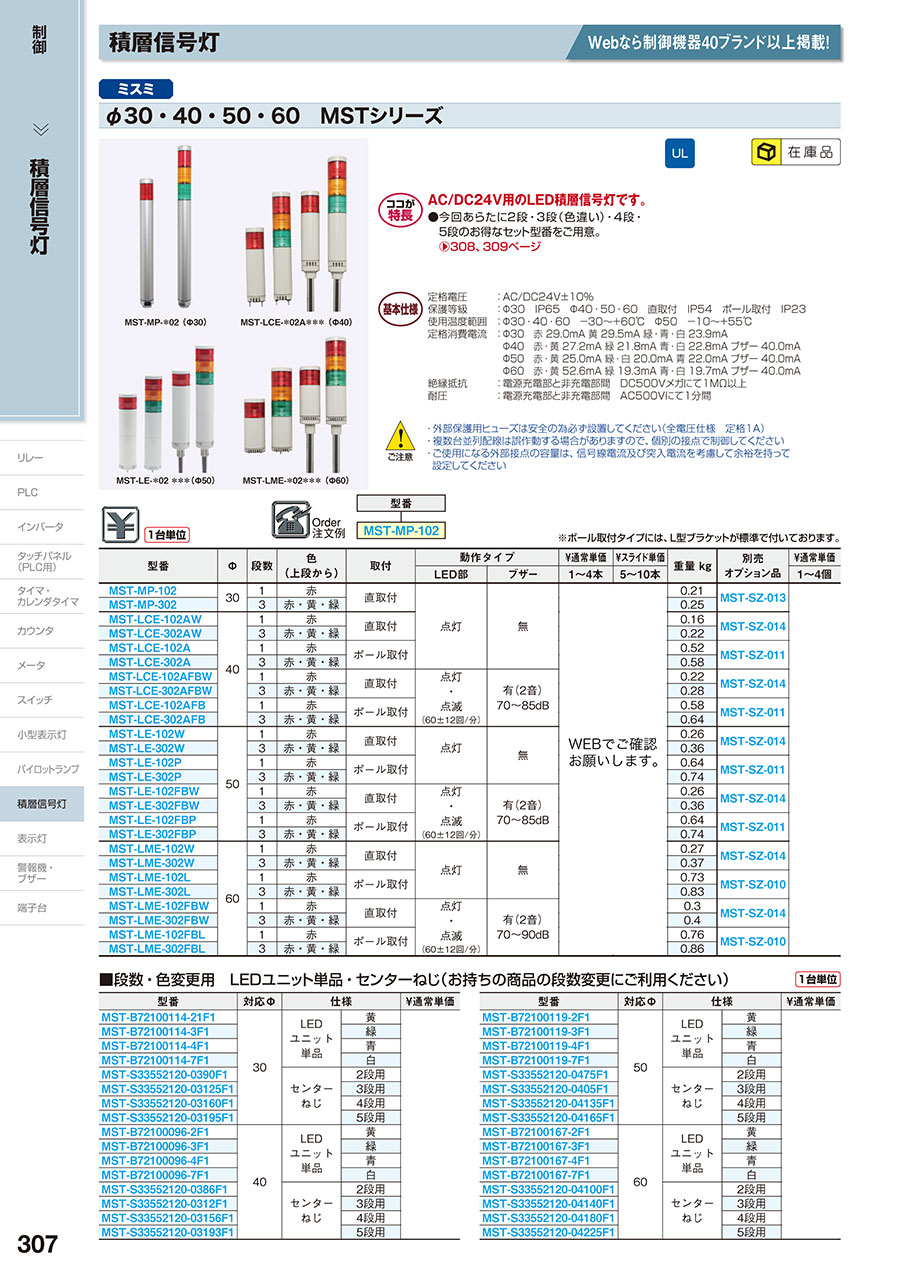

Φ30・40・50・60　LED積層信号灯

オプション製品　MST-SZ-013 L型ブラケット（ポールナットは付属していません。）

通常単価(税別): 250円～4,200円

税込単価: 275円～4,620円

通常出荷日：在庫品1日目当日出荷可能

AC/DC24V用の国産LED積層信号灯。積層信号灯本体、追加用のネジ、LEDユニット、台座を在庫品で...

詳細を確認

4.74.7

【取扱終了情報】在庫無くなり次第、ミスミで受注受付を終了します。推奨代替品はございません。
【おすすめ関連商品のご案内】
壁取り付けアーム　13-27インチ対応　360度回転

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型式

MST-MP-102

型式	Φ	段数	色 (上段から)	取付	動作タイプ		重量 kg	別売オプション品
					LED部	ブザー
MST-MP-102	30	1	赤	直取付	点灯	無	0.21	MST-SZ-013
MST-MP-302		3	赤・黄・緑				0.25
MST-LCE-102AW	40	1	赤	直取付			0.16	MST-SZ-014
MST-LCE-302AW		3	赤・黄・緑				0.22
MST-LCE-102A		1	赤	ポール取付			0.52	MST-SZ-011
MST-LCE-302A		3	赤・黄・緑				0.58
MST-LCE-102AFBW		1	赤	直取付	点灯・点滅 (60±12回/分)	有(2音) 70～85dB	0.22	MST-SZ-014
MST-LCE-302AFBW		3	赤・黄・緑				0.28
MST-LCE-102AFB		1	赤	ポール取付			0.58	MST-SZ-011
MST-LCE-302AFB		3	赤・黄・緑				0.64
MST-LE-102W	50	1	赤	直取付	点灯	無	0.26	MST-SZ-014
MST-LE-302W		3	赤・黄・緑				0.36
MST-LE-102P		1	赤	ポール取付			0.64	MST-SZ-011
MST-LE-302P		3	赤・黄・緑				0.74
MST-LE-102FBW		1	赤	直取付	点灯・点滅 (60±12回/分)	有(2音) 70～85dB	0.26	MST-SZ-014
MST-LE-302FBW		3	赤・黄・緑				0.36
MST-LE-102FBP		1	赤	ポール取付			0.64	MST-SZ-011
MST-LE-302FBP		3	赤・黄・緑				0.74
MST-LME-102W	60	1	赤	直取付	点灯	無	0.27	MST-SZ-014
MST-LME-302W		3	赤・黄・緑				0.37
MST-LME-102L		1	赤	ポール取付			0.73	MST-SZ-010
MST-LME-302L		3	赤・黄・緑				0.83
MST-LME-102FBW		1	赤	直取付	点灯・点滅 (60±12回/分)	有(2音) 70～90dB	0.3	MST-SZ-014
MST-LME-302FBW		3	赤・黄・緑				0.4
MST-LME-102FBL		1	赤	ポール取付			0.76	MST-SZ-010
MST-LME-302FBL		3	赤・黄・緑				0.86

■段数・色変更用　LEDユニット単品・センターねじ（お持ちの商品の段数変更にご利用ください）

型式	対応Φ	仕様
MST-B72100114-21F1	30	LED ユニット単品	黄
MST-B72100114-3F1			緑
MST-B72100182-4F1			青
MST-B72100114-7F1			白
MST-S33552120-0390F1		センターねじ	2段用
MST-S33552120-03125F1			3段用
MST-S33552120-03160F1			4段用
MST-S33552120-03195F1			5段用
MST-B72100208-2F1	40	LED ユニット単品	黄
MST-B72100208-3F1			緑
MST-B72100208-4F1			青
MST-B72100208-7F1			白
MST-S33552120-0386F1		センターねじ	2段用
MST-S33552120-03121F1			3段用
MST-S33552120-03156F1			4段用
MST-S33552120-03193F1			5段用

型式	対応Φ	仕様
MST-B72100210-2F1	50	LED ユニット単品	黄
MST-B72100210-3F1			緑
MST-B72100210-4F1			青
MST-B72100210-7F1			白
MST-S33552120-0475F1		センターねじ	2段用
MST-S33552120-0405F1			3段用
MST-S33552120-04135F1			4段用
MST-S33552120-04165F1			5段用
MST-B72100206-2F1	60	LED ユニット単品	黄
MST-B72100167-3F1			緑
MST-B72100206-4F1			青
MST-B72100167-7F1			白
MST-S33552120-04100F1		センターねじ	2段用
MST-S33552120-04140F1			3段用
MST-S33552120-04180F1			4段用
MST-S33552120-04225F1			5段用

■セット型式一覧（組み立てはお客様での対応となります）

　セット型式の仕様（ブザー有り無し、点灯点滅、取り付けタイプ）は元型式の仕様で御確認ください。

セット販売型式	ベース型式	セット販売型式
セット販売型式	ベース型式	Φ	色	段数
MST-MP-202-RY	MST-MP-102	30	赤黄	2
MST-MP-202-RG	MST-MP-102		赤緑	2
MST-MP-202-RB	MST-MP-102		赤青	2
MST-MP-202-RC	MST-MP-102		赤白	2
MST-MP-302-RYB	MST-MP-102		赤黄青	3
MST-MP-302-RYC	MST-MP-102		赤黄白	3
MST-MP-302-RGB	MST-MP-102		赤緑青	3
MST-MP-302-RGC	MST-MP-102		赤緑白	3
MST-MP-302-RBC	MST-MP-102		赤青白	3
MST-MP-402-RYGB	MST-MP-302		赤黄緑青	4
MST-MP-402-RYGC	MST-MP-302		赤黄緑白	4
MST-MP-502-RYGBC	MST-MP-302		赤黄緑青白	5
MST-LCE-202AW-RY	MST-LCE-102AW	40	赤黄	2
MST-LCE-202AW-RG	MST-LCE-102AW		赤緑	2
MST-LCE-202AW-RB	MST-LCE-102AW		赤青	2
MST-LCE-202AW-RC	MST-LCE-102AW		赤白	2
MST-LCE-302AW-RYB	MST-LCE-102AW		赤黄青	3
MST-LCE-302AW-RYC	MST-LCE-102AW		赤黄白	3
MST-LCE-302AW-RGB	MST-LCE-102AW		赤緑青	3
MST-LCE-302AW-RGC	MST-LCE-102AW		赤緑白	3
MST-LCE-302AW-RBC	MST-LCE-102AW		赤青白	3
MST-LCE-402AW-RYGB	MST-LCE-302AW		赤黄緑青	4
MST-LCE-402AW-RYGC	MST-LCE-302AW		赤黄緑白	4
MST-LCE-502AW-RYGBC	MST-LCE-302AW		赤黄緑青白	5
MST-LCE-202A-RY	MST-LCE-102A	40	赤黄	2
MST-LCE-202A-RG	MST-LCE-102A		赤緑	2
MST-LCE-202A-RB	MST-LCE-102A		赤青	2
MST-LCE-202A-RC	MST-LCE-102A		赤白	2
MST-LCE-302A-RYB	MST-LCE-102A		赤黄青	3
MST-LCE-302A-RYC	MST-LCE-102A		赤黄白	3
MST-LCE-302A-RGB	MST-LCE-102A		赤緑青	3
MST-LCE-302A-RGC	MST-LCE-102A		赤緑白	3
MST-LCE-302A-RBC	MST-LCE-102A		赤青白	3
MST-LCE-402A-RYGB	MST-LCE-302A		赤黄緑青	4
MST-LCE-402A-RYGC	MST-LCE-302A		赤黄緑白	4
MST-LCE-502A-RYGBC	MST-LCE-302A		赤黄緑青白	5
MST-LCE-202AFBW-RY	MST-LCE-102AFBW	40	赤黄	2
MST-LCE-202AFBW-RG	MST-LCE-102AFBW		赤緑	2
MST-LCE-202AFBW-RB	MST-LCE-102AFBW		赤青	2
MST-LCE-202AFBW-RC	MST-LCE-102AFBW		赤白	2
MST-LCE-302AFBW-RYB	MST-LCE-102AFBW		赤黄青	3
MST-LCE-302AFBW-RYC	MST-LCE-102AFBW		赤黄白	3
MST-LCE-302AFBW-RGB	MST-LCE-102AFBW		赤緑青	3
MST-LCE-302AFBW-RGC	MST-LCE-102AFBW		赤緑白	3
MST-LCE-302AFBW-RBC	MST-LCE-102AFBW		赤青白	3
MST-LCE-402AFBW-RYGB	MST-LCE-302AFBW		赤黄緑青	4
MST-LCE-402AFBW-RYGC	MST-LCE-302AFBW		赤黄緑白	4
MST-LCE-502AFBW-RYGBC	MST-LCE-302AFBW		赤黄緑青白	5

セット販売型式	ベース型式	セット販売型式
セット販売型式	ベース型式	Φ	色	段数
MST-LCE-202AFB-RY	MST-LCE-102AFB	40	赤黄	2
MST-LCE-202AFB-RG	MST-LCE-102AFB		赤緑	2
MST-LCE-202AFB-RB	MST-LCE-102AFB		赤青	2
MST-LCE-202AFB-RC	MST-LCE-102AFB		赤白	2
MST-LCE-302AFB-RYB	MST-LCE-102AFB		赤黄青	3
MST-LCE-302AFB-RYC	MST-LCE-102AFB		赤黄白	3
MST-LCE-302AFB-RGB	MST-LCE-102AFB		赤緑青	3
MST-LCE-302AFB-RGC	MST-LCE-102AFB		赤緑白	3
MST-LCE-302AFB-RBC	MST-LCE-102AFB		赤青白	3
MST-LCE-402AFB-RYGB	MST-LCE-302AFB		赤黄緑青	4
MST-LCE-402AFB-RYGC	MST-LCE-302AFB		赤黄緑白	4
MST-LCE-502AFB-RYGBC	MST-LCE-302AFB		赤黄緑青白	5
MST-LE-202W-RY	MST-LE-102W	50	赤黄	2
MST-LE-202W-RG	MST-LE-102W		赤緑	2
MST-LE-202W-RB	MST-LE-102W		赤青	2
MST-LE-202W-RC	MST-LE-102W		赤白	2
MST-LE-302W-RYB	MST-LE-102W		赤黄青	3
MST-LE-302W-RYC	MST-LE-102W		赤黄白	3
MST-LE-302W-RGB	MST-LE-102W		赤緑青	3
MST-LE-302W-RGC	MST-LE-102W		赤緑白	3
MST-LE-302W-RBC	MST-LE-102W		赤青白	3
MST-LE-402W-RYGB	MST-LE-302W		赤黄緑青	4
MST-LE-402W-RYGC	MST-LE-302W		赤黄緑白	4
MST-LE-502W-RYGBC	MST-LE-302W		赤黄緑青白	5
MST-LE-202P-RY	MST-LE-102P	50	赤黄	2
MST-LE-202P-RG	MST-LE-102P		赤緑	2
MST-LE-202P-RB	MST-LE-102P		赤青	2
MST-LE-202P-RC	MST-LE-102P		赤白	2
MST-LE-302P-RYB	MST-LE-102P		赤黄青	3
MST-LE-302P-RYC	MST-LE-102P		赤黄白	3
MST-LE-302P-RGB	MST-LE-102P		赤緑青	3
MST-LE-302P-RGC	MST-LE-102P		赤緑白	3
MST-LE-302P-RBC	MST-LE-102P		赤青白	3
MST-LE-402P-RYGB	MST-LE-302P		赤黄緑青	4
MST-LE-402P-RYGC	MST-LE-302P		赤黄緑白	4
MST-LE-502P-RYGBC	MST-LE-302P		赤黄緑青白	5
MST-LE-202FBW-RY	MST-LE-102FBW	50	赤黄	2
MST-LE-202FBW-RG	MST-LE-102FBW		赤緑	2
MST-LE-202FBW-RB	MST-LE-102FBW		赤青	2
MST-LE-202FBW-RC	MST-LE-102FBW		赤白	2
MST-LE-302FBW-RYB	MST-LE-102FBW		赤黄青	3
MST-LE-302FBW-RYC	MST-LE-102FBW		赤黄白	3
MST-LE-302FBW-RGB	MST-LE-102FBW		赤緑青	3
MST-LE-302FBW-RGC	MST-LE-102FBW		赤緑白	3
MST-LE-302FBW-RBC	MST-LE-102FBW		赤青白	3
MST-LE-402FBW-RYGB	MST-LE-302FBW		赤黄緑青	4
MST-LE-402FBW-RYGC	MST-LE-302FBW		赤黄緑白	4
MST-LE-502FBW-RYGBC	MST-LE-302FBW		赤黄緑青白	5

セット販売型式	ベース型式	セット販売型式
セット販売型式	ベース型式	Φ	色	段数
MST-LE-202FBP-RY	MST-LE-102FBP	50	赤黄	2
MST-LE-202FBP-RG	MST-LE-102FBP		赤緑	2
MST-LE-202FBP-RB	MST-LE-102FBP		赤青	2
MST-LE-202FBP-RC	MST-LE-102FBP		赤白	2
MST-LE-302FBP-RYB	MST-LE-102FBP		赤黄青	3
MST-LE-302FBP-RYC	MST-LE-102FBP		赤黄白	3
MST-LE-302FBP-RGB	MST-LE-102FBP		赤緑青	3
MST-LE-302FBP-RGC	MST-LE-102FBP		赤緑白	3
MST-LE-302FBP-RBC	MST-LE-102FBP		赤青白	3
MST-LE-402FBP-RYGB	MST-LE-302FBP		赤黄緑青	4
MST-LE-402FBP-RYGC	MST-LE-302FBP		赤黄緑白	4
MST-LE-502FBP-RYGBC	MST-LE-302FBP		赤黄緑青白	5
MST-LME-202W-RY	MST-LME-102W	60	赤黄	2
MST-LME-202W-RG	MST-LME-102W		赤緑	2
MST-LME-202W-RB	MST-LME-102W		赤青	2
MST-LME-202W-RC	MST-LME-102W		赤白	2
MST-LME-302W-RYB	MST-LME-102W		赤黄青	3
MST-LME-302W-RYC	MST-LME-102W		赤黄白	3
MST-LME-302W-RGB	MST-LME-102W		赤緑青	3
MST-LME-302W-RGC	MST-LME-102W		赤緑白	3
MST-LME-302W-RBC	MST-LME-102W		赤青白	3
MST-LME-402W-RYGB	MST-LME-302W		赤黄緑青	4
MST-LME-402W-RYGC	MST-LME-302W		赤黄緑白	4
MST-LME-502W-RYGBC	MST-LME-302W		赤黄緑青白	5
MST-LME-202L-RY	MST-LME-102L	60	赤黄	2
MST-LME-202L-RG	MST-LME-102L		赤緑	2
MST-LME-202L-RB	MST-LME-102L		赤青	2
MST-LME-202L-RC	MST-LME-102L		赤白	2
MST-LME-302L-RYB	MST-LME-102L		赤黄青	3
MST-LME-302L-RYC	MST-LME-102L		赤黄白	3
MST-LME-302L-RGB	MST-LME-102L		赤緑青	3
MST-LME-302L-RGC	MST-LME-102L		赤緑白	3
MST-LME-302L-RBC	MST-LME-102L		赤青白	3
MST-LME-402L-RYGB	MST-LME-302L		赤黄緑青	4
MST-LME-402L-RYGC	MST-LME-302L		赤黄緑白	4
MST-LME-502L-RYGBC	MST-LME-302L		赤黄緑青白	5
MST-LME-202FBW-RY	MST-LME-102FBW	60	赤黄	2
MST-LME-202FBW-RG	MST-LME-102FBW		赤緑	2
MST-LME-202FBW-RB	MST-LME-102FBW		赤青	2
MST-LME-202FBW-RC	MST-LME-102FBW		赤白	2
MST-LME-302FBW-RYB	MST-LME-102FBW		赤黄青	3
MST-LME-302FBW-RYC	MST-LME-102FBW		赤黄白	3
MST-LME-302FBW-RGB	MST-LME-102FBW		赤緑青	3
MST-LME-302FBW-RGC	MST-LME-102FBW		赤緑白	3
MST-LME-302FBW-RBC	MST-LME-102FBW		赤青白	3
MST-LME-402FBW-RYGB	MST-LME-302FBW		赤黄緑青	4
MST-LME-402FBW-RYGC	MST-LME-302FBW		赤黄緑白	4
MST-LME-502FBW-RYGBC	MST-LME-302FBW		赤黄緑青白	5

セット販売型式	ベース型式	セット販売型式
セット販売型式	ベース型式	Φ	色	段数
MST-LME-202FBL-RY	MST-LME-102FBL	60	赤黄	2
MST-LME-202FBL-RG	MST-LME-102FBL		赤緑	2
MST-LME-202FBL-RB	MST-LME-102FBL		赤青	2
MST-LME-202FBL-RC	MST-LME-102FBL		赤白	2
MST-LME-302FBL-RYB	MST-LME-102FBL		赤黄青	3
MST-LME-302FBL-RYC	MST-LME-102FBL		赤黄白	3
MST-LME-302FBL-RGB	MST-LME-102FBL		赤緑青	3
MST-LME-302FBL-RGC	MST-LME-102FBL		赤緑白	3
MST-LME-302FBL-RBC	MST-LME-102FBL		赤青白	3
MST-LME-402FBL-RYGB	MST-LME-302FBL		赤黄緑青	4
MST-LME-402FBL-RYGC	MST-LME-302FBL		赤黄緑白	4
MST-LME-502FBL-RYGBC	MST-LME-302FBL		赤黄緑青白	5

型式	対応型式	補足説明	材質
型式	対応型式	補足説明	材質
MST-SZ-010	MST-LME-○○○L MST-LME-○○○FBL	Φ60ポール取付製品向け円形取付台	アルミニウム合金ダイカスト12種
MST-SZ-011	MST-LCE-○○○A MST-LCE-○○○AFB MST-LE-○○○P MST-LE-○○○FBP	Φ40、Φ50ポール取付製品向け円形取付台	アルミニウム合金ダイカスト12種
MST-SZ-013	MST-MP-○○○	壁面取付けL型ブラケット	熱間圧延軟鋼板
MST-SZ-014	MST-LCE-○○○AW MST-LCE-○○○AFBW MST-LE-○○○W MST-LE-○○○FBW MST-LME-○○○W MST-LME-○○○FBW	Φ40、Φ50、Φ60の直取付タイプ製品向け円形取付台	冷間圧延軟鋼板

※ポール取付タイプには、L型ブラケットが標準で付いております。

概要仕様

■組みかえの作業手順

作業手順

1	ドライバーでセンターねじを外します
2	LEDユニットを増減・入れ替えします
3	変更後の段数用のセンターねじをドライバーで締め込みます
補足	配線は全ての製品にあらかじめ5段分（赤・黄・緑・青・白）組み込まれています。
補足	LEDユニットを増減・入れ替えしても配線を増減・入れ替えする必要はありません

使用例

オプション製品


L型ブラケット（ポールナットは付属していません。）

外形図

MST-MP-＊02（φ30）

	平面取付け

	側面取付け

	有料オプション　L型ブラケット

	1段	2段	3段	4段	5段
本体長（mm）	265.0	300.0	335.0	370.0	405.0

MST-LCE-＊02A＊＊＊（φ40）

直取付	ポール取付	ポール先端L型ブラケット

		有料オプション　円形取付台

	1段	2段	3段	4段	5段
本体長（mm）	158.0	193.0	228.0	263.0	298.0
A（mm）	445～460	480～495	515～530	550～565	585～600
L（mm）	473.5	508.5	543.5	578.5	613.5

MST-LE-＊02＊＊＊（φ50）

直取付	ポール取付	ポール先端L型ブラケット

		有料オプション　円形取付台

	1段	2段	3段	4段	5段
本体長（mm）	135.0	165.2	195.4	225.6	255.8
A（mm）	425～440	455.2～470.2	485.4～500.4	515.6～530.6	545.8～560.8
L（mm）	454.0	484.2	514.4	544.6	574.8

MST-LME-＊02＊＊＊（φ60）

直取付	ポール取付	ポール先端L型ブラケット

		有料オプション　円形取付台

	1段	2段	3段	4段	5段
本体長（mm）	150.0	191.2	232.4	273.6	314.8
A（mm）	436.5～446.5	477.7～487.7	518.9～528.9	560.1～570.1	601.3～611.3
L（mm）	466.0	507.2	548.4	589.6	630.8

直取付パネル穴加工図

（単位：mm）

MST-MP-＊02（φ30）
30・40・50・60　LED積層信号灯直取付パネル穴加工図1

MST-LCE-＊02A＊＊＊（φ40）
30・40・50・60　LED積層信号灯直取付パネル穴加工図2

MST-LE-＊02＊＊＊（φ50）
30・40・50・60　LED積層信号灯直取付パネル穴加工図3

ブザー音は正面方向が最大となります。

MST-LME-＊02＊＊＊（φ60）
30・40・50・60　LED積層信号灯直取付パネル穴加工図4

※ポール取付タイプには、L型ブラケットが標準で付いております。

●セット販売型式の説明
　例）セット型式MST-MP-202RYで発注頂くと、1202ページの1段信号灯MST-MP-102と対応する
センターねじMST-S33552120-0390F1と、LEDユニット単品MST-B72100114-21F1をお届け！

型番リスト

表示件数

型番

MST-B72100182-2F1

MST-S33552120-03121F1

MST-S33552120-03193F1

MST-S33552120-04140F1

種類

形状

本体太さ

定格電圧

(V)

段数

色(最上段)

色(2段目)

色(3段目)

色(4段目)

色(5段目)

光源

取付方法

ブザ-有無

点灯/点滅

代表規格

太さ

(mm)

商品分類

色(ユニット単品）

段数（ねじ）

セット型番の元型番

セット型番説明

RoHS?

最小発注数量

-	[その他] LEDユニット	-	-	-	黄	-	-	-	-	-	-	-	-	-	30	LEDユニット単体	黄	-	-	-	-	1個
[標準] センターねじ	-	-	-	-	-	-	-	-	-	-	-	-	-	-	40	センターねじ	-	3段用	-	-	-	1個
[標準] センターねじ	-	-	-	-	-	-	-	-	-	-	-	-	-	-	40	センターねじ	-	5段用	-	-	-	1個
[標準] センターねじ	-	-	-	-	-	-	-	-	-	-	-	-	-	-	60	センターねじ	-	3段用	-	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

4,200円 ( 4,620円 )	在庫品1日目当日出荷可能
834円 ( 917円 )	在庫品1日目当日出荷可能
250円 ( 275円 )	在庫品1日目当日出荷可能
441円 ( 485円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

AC/DC24V用の国産LED積層信号灯。積層信号灯本体、追加用のネジ、LEDユニット、台座を在庫品で取り揃え。2段から5段のセット型番も在庫品でご用意。

ご注意

【取扱終了情報】在庫無くなり次第、ミスミで受注受付を終了します。推奨代替品はございません。
【おすすめ関連商品のご案内】
壁取り付けアーム　13-27インチ対応　360度回転

【ココが特長】
●今回あらたに2段・3段（色違い）・4段・5段のお得なセット型式をご用意。
　>>1203、1204ページ
【基本仕様】
定格電圧：AC/DC24V±10％
保護等級：Φ30　IP65　Φ40・50・60　直取付　IP54　ポール取付　IP23
使用温度範囲：Φ30・40・60　−30～＋60℃　Φ50　−10～＋55℃
定格消費電流：Φ30　赤 29.0mA 黄 29.5mA 緑・青・白 23.9mA
Φ40　赤・黄 27.2mA 緑 21.8mA 青・白 22.8mA ブザー 40.0mA
Φ50　赤・黄 25.0mA 緑・白 20.0mA 青 22.0mA ブザー 40.0mA
Φ60　赤・黄 52.6mA 緑 19.3mA 青・白 19.7mA ブザー 40.0mA
絶縁抵抗：電源充電部と非充電部間　DC500Vメガにて1MΩ以上
耐圧：電源充電部と非充電部間　AC500Vにて1分間
【ご注意】
・外部保護用ヒューズは安全の為必ず設置してください（全電圧仕様　定格1A）
・複数台並列配線は誤作動する場合がありますので、個別の接点で制御してください
・ご使用になる外部接点の容量は、信号線電流及び突入電流を考慮して余裕を持って設定してください

【ココが特長】
2段、3段（色違い）、4段、5段用にお得なセット型番
在庫品で圧倒的な納期対応
●セット型式にて1202ページ掲載のベース型式の製品に加えて、必要なネジ、LEDユニットがセットでご発注頂けます。
●元型式の仕様は1202ページを参照ください。

１段、３段の製品とネジ、追加ユニットLEDを購入するよりお得なセットとなっております。
【ご注意】
・組みかえはお客様での組み立てになりますのでご注意ください。

■販売終了のお知らせ■
・パトライト新モデル「LRシリーズ」の発売に伴い、現行モデルにつきましては順次販売終了となります。
・弊社在庫品に関しても在庫売り切り次第順次販売終了となります。
※基本的にはLRシリーズに互換致します。ミスミ品型番の「MST-」を取った型番で互換表をご確認ください。
>>互換表(pdf)はこちら

・商品本体にCEマーキングがございますが、これらは製造時点ではRoHS6物質対応でCE対応でしたが、現時点ではRoHS10物質に対応していない製品もございます。CEのRoHS指令に適合していない商品となりますので、ご了承ください。
・RoHS10非対応となっている製品は、順次対応品に切替を行っておりますので、RoHS対応状況は各商品ページの基本情報・型番リストをご確認ください。

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
壁取り付けアーム　13-27インチ対応　360度回転

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

Φ30・40・50・60　LED積層信号灯のレビュー

4.7平均満足度：4.74件のレビュー

星5
75%
星4
25%
星3
0%
星2
0%
星1
0%

従来機器の交換修理

満足度：5.02020/03/03

短納期、且つ色や電圧等の組みあわせバリエーションが多いです。取付金具もセットにできるので、すぐに使用出来ました。

0人が参考にしています。

装置の状態表示

満足度：5.02019/02/28

仕様選択のしやすさと短納期のところがいいです。販売終了となるのは、残念です。

0人が参考にしています。

設備状況表示灯

満足度：4.02018/11/21

同じ商品を商社経由で購入するより安く早いため助かりました。また利用します。

0人が参考にしています。

食品機械のメンテナンス

満足度：5.02017/08/21

短納期及び安価ですごく良かった。ＬＥＤだと球の切れる心配がないのですごく良かった。

0人が参考にしています。

4件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 Φ30・40・50・60　LED積層信号灯	Φ50積層信号灯 1段3色表示	積層式電球回転灯 AUSGシリーズ（φ30／直付け）	積層式LED表示灯 LOUGシリーズ（φ40／直付け）	積層式LED表示灯 LEUGシリーズ（φ60／直付け）	Φ60積層信号灯 3段音声タイプ
メーカー	ミスミ	ミスミ	Pro-face(シュナイダーエレクトリック)	Pro-face(シュナイダーエレクトリック)	Pro-face(シュナイダーエレクトリック)	ミスミ
通常価格	250円-	4,000円 -	8,863円 -	6,480円 -	9,918円 -	13,000円
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目〜	在庫品1日目	在庫品1日目〜	在庫品1日目

技術サポート窓口

エレクトロニクス部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

種類

形状

色(最上段)

太さ(mm)

商品分類

色(ユニット単品）

段数（ねじ）

出荷日

Φ30・40・50・60 LED積層信号灯

商品仕様

規格表

概要仕様

■組みかえの作業手順

使用例

オプション製品

外形図

MST-MP-＊02（φ30）

MST-LCE-＊02A＊＊＊（φ40）

MST-LE-＊02＊＊＊（φ50）

MST-LME-＊02＊＊＊（φ60）

直取付パネル穴加工図

型番リスト

詳細情報

基本情報

ご注意

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

技術サポート窓口

chemSHERPA

Φ30・40・50・60　LED積層信号灯
