ノイズフィルタ（三相、高減衰タイプ）
- 通常単価(税別)
- 24,608円～32,890円
- 税込単価
- 27,069円～36,179円
通常出荷日：在庫品1日目当日出荷可能
【用途】三相電源ラインからのノイズ防止、高減衰タイプ【特長】・L2段で高減衰・低背タイプ・セルフアップ...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 | 回路構成 | 定格電流 | 形状 (取付方法) |
| ENF-RTHN-5006 | 三相 | 6A | 標準(直付) |
| ENF-RTHN-5010 | 10A | ||
| ENF-RTHN-5020 | 20A |
概要仕様
仕様
| 型式 | ENF-RTHN-5006 | ENF-RTHN-5010 | ENF-RTHN-5020 | |
| メーカ型式 | RTHN-5006 | RTHN-5010 | RTHN-5020 | |
| 回路構成 | 三相 | |||
| 定格電圧(AC/DC) | 500V | |||
| 定格電流(AC/DC) | 6A | 10A | 20A | |
| 耐電圧 | AC2500V 1分間 at 20℃,65%RH：ライン－アース間 | |||
| 絶縁抵抗 | 100MΩ min. DC500V at 20℃,65%RH：ライン－アース間 | |||
| 漏洩電流 | 2.5mA max.(250V)/5.0mA max.(500V) | |||
| 直流抵抗 | 290mΩ max. | 120mΩ max. | 50mΩ max. | |
| 減衰量保証帯域 25dB保証 | コモンモード | 0.1～30MHz | 0.1～20MHz | 0.1～20MHz |
| ディファレンシャルモード | 0.1～30MHz | 0.2～30MHz | 0.2～30MHz | |
| 動作環境 | 温度：−25～＋85℃、15～85%RH(結露なきこと) | |||
| 安全規格 | UL1283、EN60939 | |||
| 質量 | 700g | 700g | 1000g | |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
26,290円 ( 28,919円 ) | 在庫品1日目当日出荷可能 |
24,608円 ( 27,069円 ) | 在庫品1日目当日出荷可能 |
32,890円 ( 36,179円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【用途】
三相電源ラインからのノイズ防止、高減衰タイプ
【特長】
・L2段で高減衰・低背タイプ
・セルフアップネジ、開閉式カバーにより作業性向上
●L2段で高減衰・低背タイプ
●セルフアップネジ、開閉式カバーにより作業性向上
・ノイズフィルタは汎用インバータとモータ間には使用できません。
・漏電ブレーカ選定の際には、ノイズフィルタの漏洩電流を考慮して選定をしてください。
【オススメ類似商品のご案内】
・ノイズフィルタ（三相、高減衰タイプ、バリュー品） は、こちら
・ノイズフィルタ（三相、高減衰タイプ、バリュー品） は、こちら

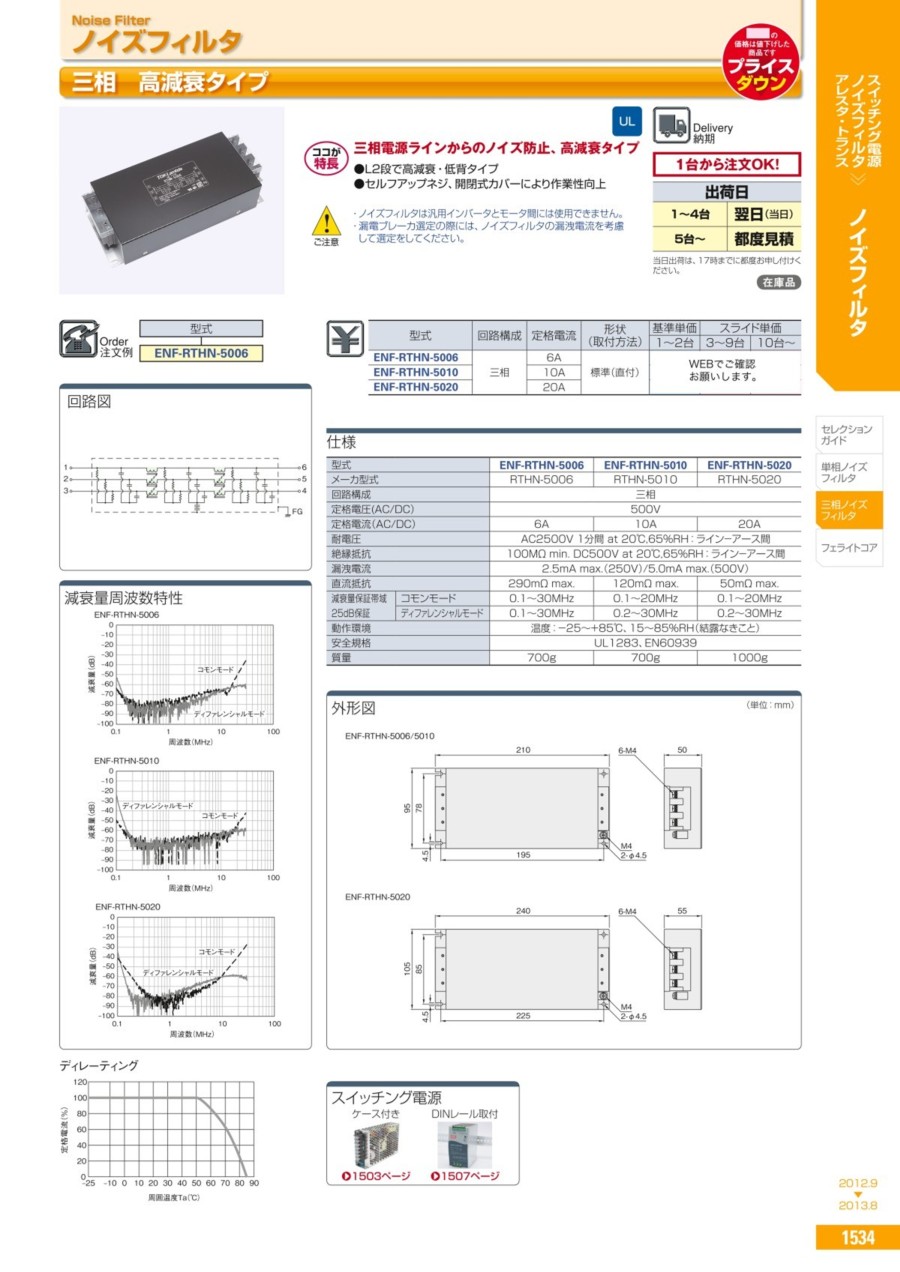

カタログ
