ノイズフィルタ（単相、高減衰タイプ）
- 通常単価(税別)
- 3,850円～6,820円
- 税込単価
- 4,235円～7,502円
通常出荷日：在庫品1日目当日出荷可能
【用途】単相電源ラインからのノイズ防止、高減衰タイプ【特長】・セルフアップネジ、開閉式カバーにより作業...
詳細を確認
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 | 回路構成 | 定格電流 | 形状 (取付方法) |
| ENF-RSHN-2006 | 単相 | 6A | 標準(直付) |
| ENF-RSHN-2006D | ＤＩＮレール取付 | ||
| ENF-RSHN-2010 | 10A | 標準(直付) | |
| ENF-RSHN-2010D | ＤＩＮレール取付 | ||
| ENF-RSHN-2020 | 20A | 標準(直付) | |
| ENF-RSHN-2020D | ＤＩＮレール取付 |
概要仕様
仕様
| 型式 | 標準 | ENF-RSHN-2006 | ENF-RSHN-2010 | ENF-RSHN-2020 |
| ＤＩＮレール取付 | ENF-RSHN-2006D | ENF-RSHN-2010D | ENF-RSHN-2020D | |
| メーカ型式 | 標準 | RSHN-2006 | RSHN-2010 | RSHN-2020 |
| ＤＩＮレール取付 | RSHN-2006D | RSHN-2010D | RSHN-2020D | |
| 回路構成 | 単相 | |||
| 定格電圧(AC/DC) | 250V | |||
| 定格電流(AC/DC) | 6A | 10A | 20A | |
| 耐電圧 | AC2500V 1分間 at 20℃,65%RH：ライン－アース間 | |||
| 絶縁抵抗 | 100MΩ min. DC500V at 20℃,65%RH：ライン－アース間 | |||
| 漏洩電流 | 1.0mA max. | |||
| 直流抵抗 | 140mΩ max. | 60mΩ max. | 22mΩ max. | |
| 減衰量保証帯域 25dB保証 | コモンモード | 0.1～10MHz | 0.1～30MHz | 0.2～30MHz |
| ディファレンシャルモード | 0.2～30MHz | 0.3～30MHz | 0.4～30MHz | |
| 動作環境 | 温度：−25～＋85℃、15～85%RH(結露なきこと) | |||
| 安全規格 | UL1283、CSA C22.2 №8、EN60939 | |||
| 質量 | 標準 | 240g | 240g | 350g |
| ＤＩＮレール取付 | 270g | 270g | 400g | |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,957円 ( 4,353円 ) | 在庫品1日目当日出荷可能 |
3,850円 ( 4,235円 ) | 在庫品1日目当日出荷可能 |
3,864円 ( 4,250円 ) | 在庫品1日目当日出荷可能 |
4,898円 ( 5,388円 ) | 在庫品1日目当日出荷可能 |
5,531円 ( 6,084円 ) | 在庫品1日目当日出荷可能 |
6,820円 ( 7,502円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【用途】
単相電源ラインからのノイズ防止、高減衰タイプ
【特長】
・セルフアップネジ、開閉式カバーにより作業性向上
・DINレール取付タイプもラインナップ
●セルフアップネジ、開閉式カバーにより作業性向上
●DINレール取付タイプもラインアップ
・ノイズフィルタは汎用インバータとモータ間には使用できません。
・漏電ブレーカ選定の際には、ノイズフィルタの漏洩電流を考慮して選定をしてください。

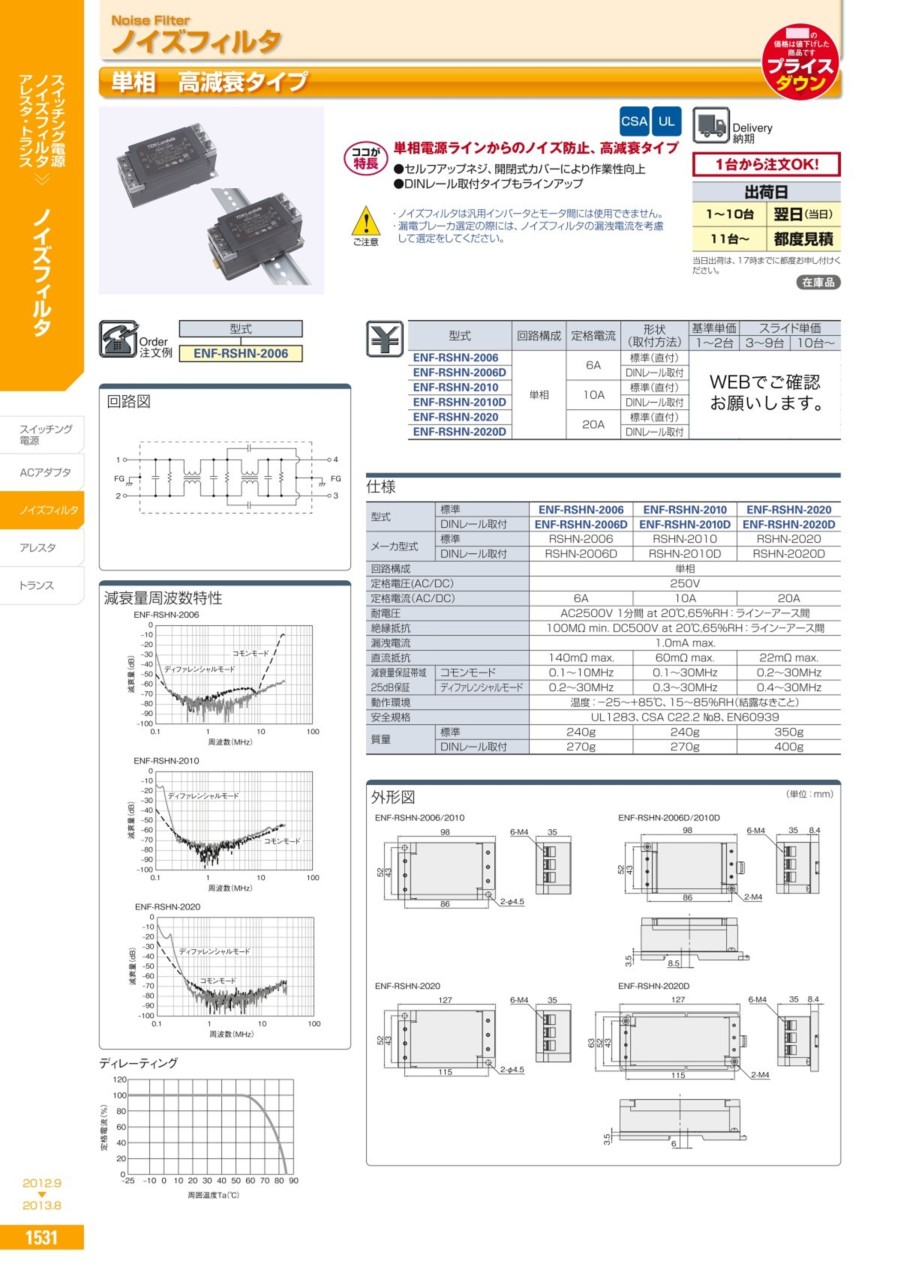

カタログ
ノイズフィルタ（単相、高減衰タイプ）のレビュー
外販製品に対する付帯部品として使用
4
4.02020/12/16
外販製品（各種制御盤）に対する付帯部品として使用しています。開発過程で各社の類似品と比較検証した結果、型番：ENF-RS...もっと読む
1人が参考にしています。
