単相用コンタクタ
規格・仕様：
- CE対応
- IEC
- JIS
- 省スペース
- ネジ取付
- DINレール
- 動作方式
- その他
- 寸法 長さ (mm)
- 74
- 寸法 幅 (mm)
- 49
- 寸法 厚み (mm)
- 62
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が12型番あります。
商品仕様
規格表
| 型式 |
| GMC-10P2-AC100V |
| コイル電圧(V) | 定格電流(A) | 型式 |
| 100V | 10 | GMC-10P2-AC100V |
| 20 | GMC-20P2-AC100V | |
| 25 | GMC-25P2-AC100V | |
| 30 | GMC-30P2-AC100V | |
| 35 | GMC-35P2-AC100V | |
| 40 | GMC-40P2-AC100V | |
| 200V | 10 | GMC-10P2-AC200V |
| 20 | GMC-20P2-AC200V | |
| 25 | GMC-25P2-AC200V | |
| 30 | GMC-30P2-AC200V | |
| 35 | GMC-35P2-AC200V | |
| 40 | GMC-40P2-AC200V |
概要仕様
外形図
（単位：mm）GMC-10P2～40P2
外形寸法
 | 取り付け寸法  | 回路図  質量：190g A1とA2に電圧を印可すると、 L1とT1が導通、L2とT2が導通します。 |
取り付け例
| 左90°回転 | 垂直 | 右90°回転 |
 |  |  |
| 型式 | 区分 | ネジサイズ | 適合電線 （mm） | トルク （kgf・cm） | A×B×C （mm） |
| GMC-10P2～40P2 | 主回路 | M5 | 1-1.6 | 26 | 12×7×8 |
| コイル | M3.5 | 1-2.5 | 12 | 7.7×7.5×4.5 |
概要仕様
仕様
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
環境条件
本電磁接触器は次の環境条件のもとで、機能に異常なく正常に使用可能なものとします。
| 項目 | 環境条件 |
| 周囲温度 | -5℃～＋40℃（但し、1日 24時間の平均値は、35℃を超えないこと） |
| 盤内の最高温度 | ＋55℃ |
| 相対湿度 | 45～85％RH（急激な温度変化による結露や氷結のないこと） |
| 標高 | 2000m以下 |
| 耐振動 | 10～55Hz 20m/s2 |
| 耐衝撃 | 50m/s2（接点誤動作のないこと） |
| 雰囲気 | 塵埃、煙、可燃性ガス、蒸気、油蒸気、塩分、腐食性ガスなどが含まれないこと。 |
| 取付角度 | 垂直面取付（他に時計、反時計方向に 90°回転取付可能） |
| 保管温度 | -30℃～+65℃（急激な温度変化による結露や氷結のないこと） |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,581円 ( 3,939円 ) | 在庫品1日目当日出荷可能 |
3,581円 ( 3,939円 ) | 在庫品1日目当日出荷可能 |
3,570円 ( 3,927円 ) | 在庫品1日目当日出荷可能 |
3,570円 ( 3,927円 ) | 在庫品1日目当日出荷可能 |
4,200円 ( 4,620円 ) | 在庫品1日目当日出荷可能 |
4,200円 ( 4,620円 ) | 在庫品1日目当日出荷可能 |
4,253円 ( 4,678円 ) | 在庫品1日目当日出荷可能 |
4,253円 ( 4,678円 ) | 在庫品1日目当日出荷可能 |
4,463円 ( 4,909円 ) | 在庫品1日目当日出荷可能 |
4,799円 ( 5,279円 ) | 在庫品1日目当日出荷可能 |
5,418円 ( 5,960円 ) | 在庫品1日目当日出荷可能 |
5,418円 ( 5,960円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
小型・軽量で経済的な単相専用コンタクタです。容易に付属装置の取付が可能です。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
【ココが特長】
●単相用コンタクタです。
●小型軽量で装着空間の最小化に役立ちます。
●端子カバーは、標準装備されています。
●ネジ取付、DINレール取付両方可能です。
●定格電流：10,20,25,30,35,40A（AC220V基準）
●ヒータと照明機器の開閉などに広範囲に使用可能です。
●単相用コンタクタです。
●小型軽量で装着空間の最小化に役立ちます。
●端子カバーは、標準装備されています。
●ネジ取付、DINレール取付両方可能です。
●定格電流：10,20,25,30,35,40A（AC220V基準）
●ヒータと照明機器の開閉などに広範囲に使用可能です。

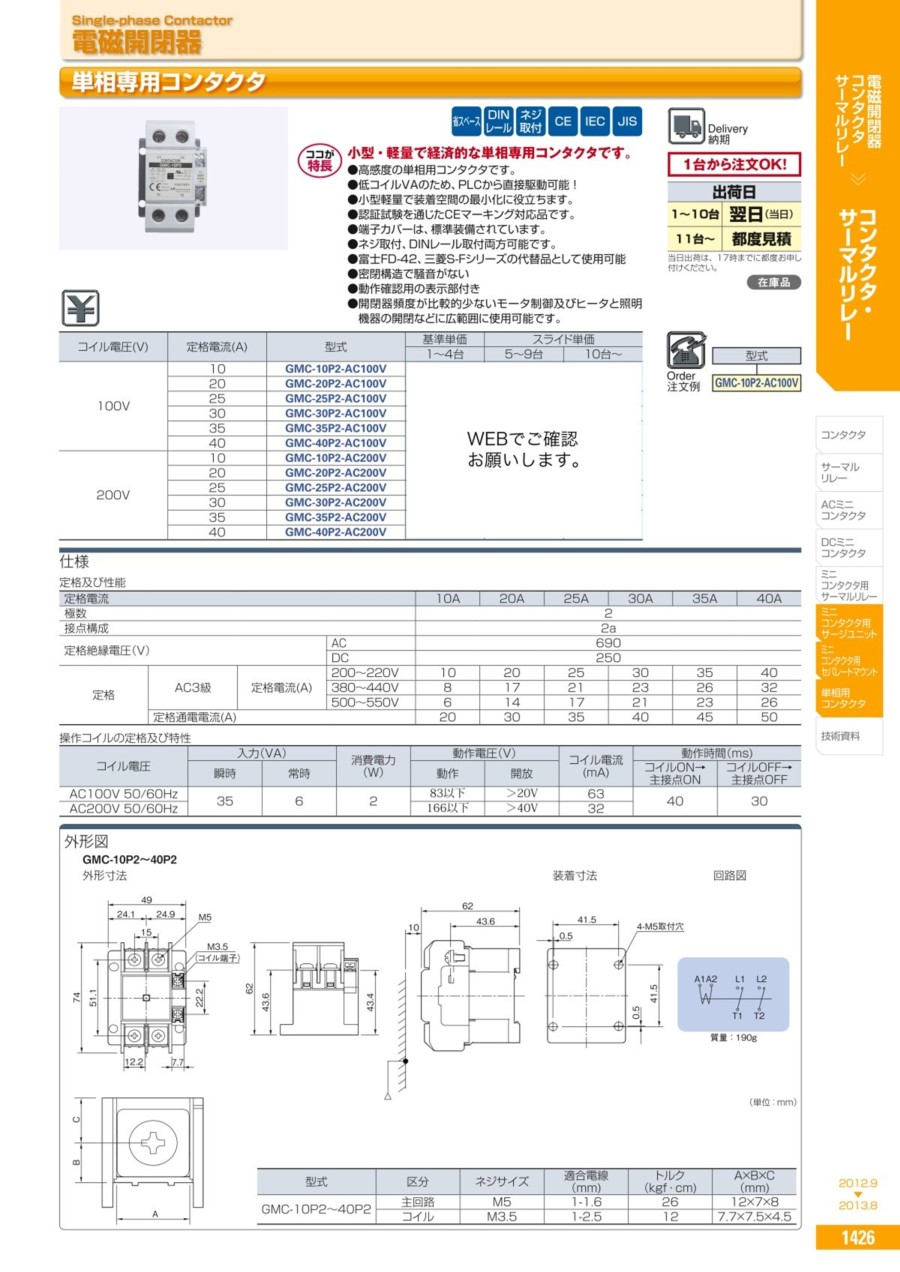

カタログ
単相用コンタクタのレビュー
100V電源のON/OFF操作
5
5.02016/07/26
コンパクトでシンプルなコンタクタがなかなか見つからなかったが、こちらの商品はぴったりであった。
動作も全く問題ない。
1人が参考にしています。
AC100VのON/OFF
5
5.02021/03/30
掃除機やドライヤーを制御する回路に使用しています。毎日1000回以上ON/OFFしている回路ですが、故障していません。
0人が参考にしています。
単相ヒーター回路
4
4.02019/02/26
設備に後付けでヒーターと共に小型の盤を取り付けることになったが、
サイズがコンパクトなため盤内スペース的にありがたかった...もっと読む
0人が参考にしています。
リレーの代用
5
5.02018/01/23
コンパクトで良い。
価格も安い。
マグネットなのでリレーよりも耐久力はあると考えているので
今後も使用したいと思う。
0人が参考にしています。
