        ミスミ

        塗装パネル箱型　スチール

        塗装パネル箱型　スチール
        規格・仕様：
        • スチール
        • フリーサイズ
        • 材質
          鉄
        • 特徴
          塗装品

        ご注意

        • 本商品は2020年6月1日より、7日目出荷に変更となります。予めご了承ください。
        • 工場の稼働状況が不安定のため、カタログ掲載納期でのご提供ができかねます。
          ご不便おかけしますが、正しい納期はWOSをご確認ください。
        • 外形寸法公差はJISB0405-1991「普通公差 」C級を採用しております。

        選定サポート情報：ボックス

        未確定：候補が2型番あります。
        数量：

        商品仕様

        規格表

        塗装パネル箱型　スチール:関連画像
        納期に関するお断り
        本商品の稼働日は土曜・祝日を含みません。
        詳細な出荷日はWOS(Web Order System)にてご確認ください。

        塗装パネル箱型　スチール:関連画像

        型番リスト

        表示件数
      • 1
        • 型番
        BTNA16-[100-800/1]-[100-800/1]-[16-50/1]-[G,K]
        BTNA23-[100-800/1]-[100-800/1]-[16-50/1]-[G,K]

        本体板厚

        (mm)

        塗装色

        寸法 奥行 D

        (mm)

        寸法 横 W

        (mm)

        寸法 縦 H

        (mm)

        		RoHS?最小発注数量
        1.6
        ｸﾘｰﾑ（2.5Y9/1) / ｸﾞﾚｲ（5Y7/1 )
        16 ～ 50
        100 ～ 800
        100 ～ 800
        10
        1個
        2.3
        ｸﾘｰﾑ（2.5Y9/1) / ｸﾞﾚｲ（5Y7/1 )
        16 ～ 50
        100 ～ 800
        100 ～ 800
        10
        1個
        通常単価(税別) (税込単価)
        通常出荷日
        -
        ( - )
        7日目
        -
        ( - )
        7日目
      • 1

        • 詳細情報

        基本情報

        各辺を溶接した強固な箱型パネルです。
        多彩な穴加工に対応できる箱型パネルです。
        箱型に溶接し塗装を施します。

        ご注意

        • 本商品は2020年6月1日より、7日目出荷に変更となります。予めご了承ください。
        • 工場の稼働状況が不安定のため、カタログ掲載納期でのご提供ができかねます。
          ご不便おかけしますが、正しい納期はWOSをご確認ください。
        • 外形寸法公差はJISB0405-1991「普通公差 」C級を採用しております。

        各辺を溶接した強固な箱型パネルです
        ●多彩な穴加工に対応できる箱型パネルです
        ●箱型に溶接し塗装を施します
        ●粉体塗装へ変更致しました

        ・Rシリーズではありません
        ・穴加工のご指定がない場合も塗装用吊り穴（2-φ5.2）があきます
        穴加工，機器取付有効寸法については、ページ右上のPDFボタンよりご確認下さい。
        ※2015年3月より紛体塗装へ変更となりました。膜厚が今までより、およそ50ミクロン程厚くなります。
        塗装パネル箱型　スチール:関連画像
        塗装パネル箱型　スチール:関連画像塗装パネル箱型　スチール:関連画像

        お手持ちの穴加工図面で特注見積お受けします！
        詳細はこちらからご確認ください。

        使用方法

        使用例

        塗装パネル箱型　スチール:関連画像

        塗装パネル箱型　スチール:関連画像

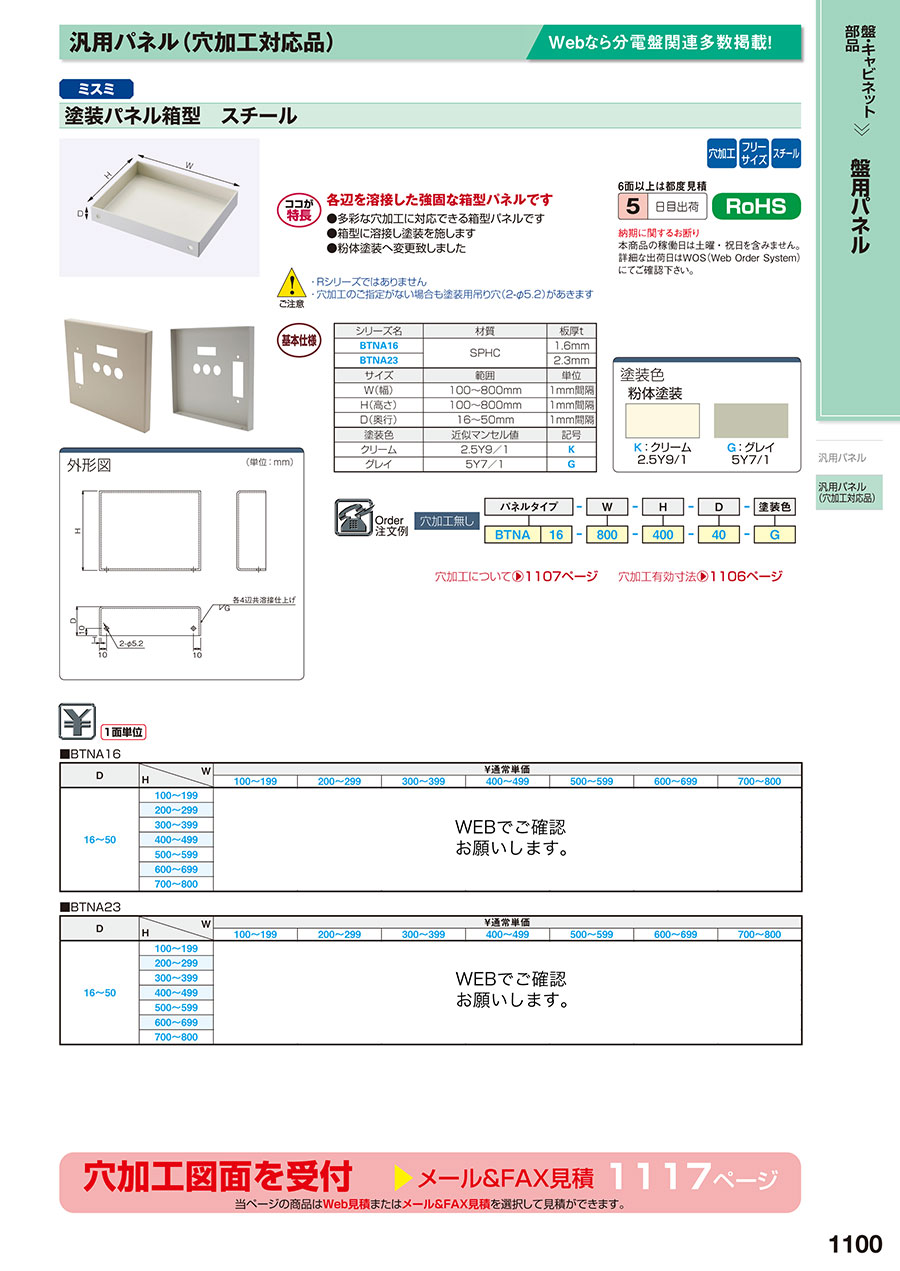

        カタログ

        • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

        EC-1100

        • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

        塗装パネル箱型　スチールのレビュー
        1平均満足度：1.01件のレビュー
        箱
        1
        満足度：1.02022/07/11
        寸法が数ミリ違っていて隅の塗装溜まりもひどかったので、至急作り直すとのことでしたが再納品に一週間かかりました。新しく届い...もっと読む
        1人が参考にしています。
        1件全て見る

        よくあるご質問（FAQ）

        Q穴加工の指定方法を教えて下さい。
        A
        下記URLををご参照ください。
        https://jp.misumi-ec.com/maker/misumi/el/service/box/
