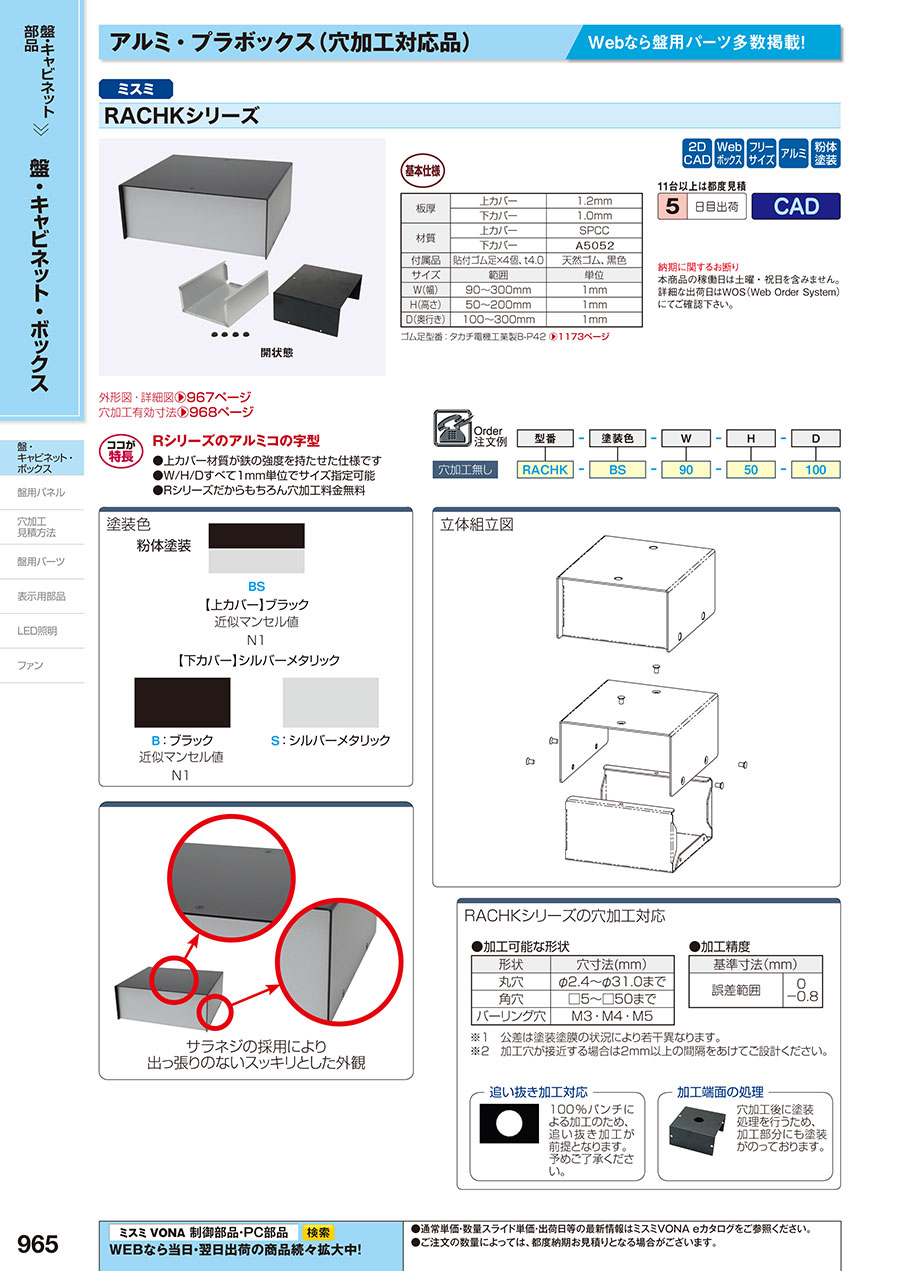

概要仕様

■塗装色

粉体塗装溶剤塗装（シルバー）


BS：（上カバー）ブラック近似マンセル値 N1 （下カバー）シルバーメタリック	S：シルバーメタリック	B：ブラック近似マンセル値 N1

[ NG ] 上記以外の塗装色は標準対応しておりません。
[ ! ] 塗料補修が必要な場合、補修ペンをご購入ください。（ブラックの場合は型番：REP-B、シルバーの場合は型番：REP-S）

■立体組立図

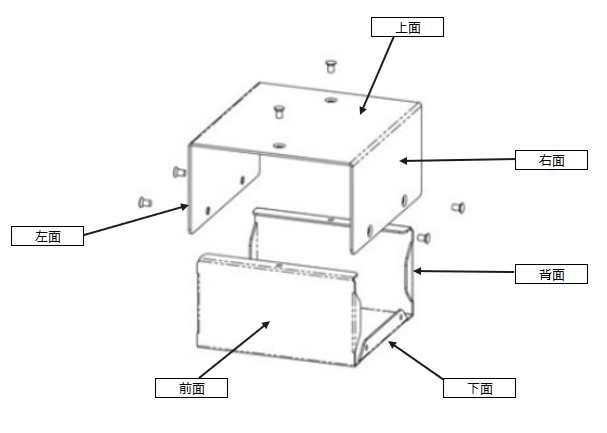

開状態

[ ! ] 前・下・背面が「開状態」の下側、左・上・右面が「開状態」の上側の組み合わせです。

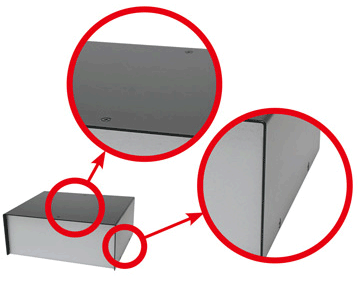

サラネシの採用により出っ張りのないスッキリとした外観

穴加工サービス

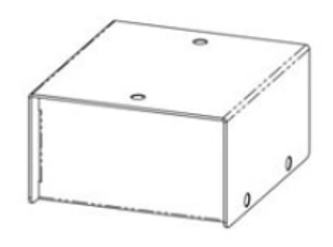

立体図、展開図

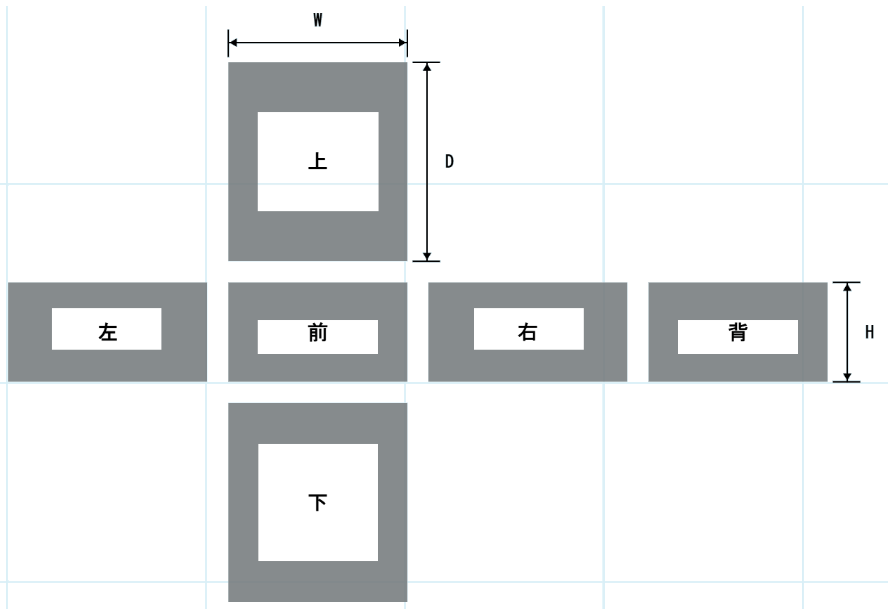

立体図	展開図(一例)

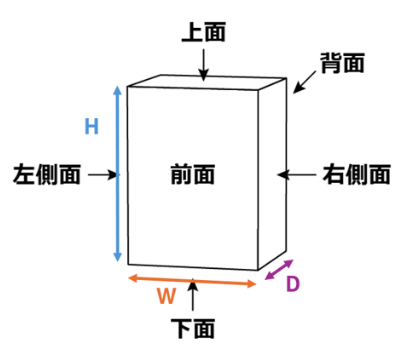

※1　黒矢印は面の矢視方向を示しています ※2　色矢印は外形寸法を示しています
ボックス本体の加工面はすべて外から見た図となります。	中板は扉を開けて正面側から見た図面となります。グレーの範囲は加工指定ができません。 ※図はあくまで一例です。外寸により加工不可領域は異なります。

穴加工パターン種類

パターン	種類
丸穴
	丸穴	丸穴ビス穴	丸穴ビス穴	丸穴ビス穴	キー溝付き	廻止メ	丸穴3個	丸穴ビス穴	弧切欠き	U字切欠き
	丸穴	2個付き	3個付き	4個付き	丸穴	丸穴	（PCD）	4個付き（PCD）	丸穴	丸穴
角穴
	角穴	角穴ビス穴	角穴ビス穴	丸穴4個	角穴ビス穴	角穴ビス穴
	角穴	付き	4個	丸穴4個	4個内付き	2個掛違い
角丸
角穴	角穴角丸	角穴角丸	角長穴	角長穴	ファン穴	ファン穴	ファン穴	ファン穴
	角穴角丸	ビス穴付き	角長穴	ビス穴付き	1	2	3	4
ネジ
その他	バーリング	スリット穴	スリット穴	D-subコネクタ
	穴	1	2	（ハンダ・圧着）

[ ! ] ビス穴は、キリ穴となります。
[ ! ] ファン穴2、ファン穴3は取付穴が3つとなります。ファン形状に合わせた穴数となっております。
[ ! ] 設計完了後の各種変更は、システム上変更することができません。申し訳ございませんが、再度設計をお願いします。

RACHKシリーズの穴加工対応

●加工可能な形状

形状	穴寸法(mm)
丸穴	φ2.4～31.0まで
角穴	□5～□50まで
バーリング穴	M3・M4・M5

●加工精度

基準寸法(mm)
誤差範囲	0 -0.8

※1 公差は塗装塗膜の状況により若干異なります。
※2 加工穴が接近する場合は2mm以上の間隔をあけてご設計ください。

追い抜き加工対応

100%パンチによる加工のため、追い抜き加工が前提となります。予めご了承ください。

加工端面の処理
アルミフリーサイズコの字型強化 RACHKシリーズ加工端面の処理

穴加工後に塗装処理を行うため、加工部分にも塗装がのっております。

型番リスト

表示件数

型番

RACHK-B-[90-300/1]-[50-200/1]-[100-300/1]

RACHK-BS-[90-300/1]-[50-200/1]-[100-300/1]

RACHK-S-[90-300/1]-[50-200/1]-[100-300/1]

外形寸法W 横(幅)	外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	塗装色	RoHS?	最小発注数量

90 ～ 300	50 ～ 200	100 ～ 300	ブラック	10	1個
90 ～ 300	50 ～ 200	100 ～ 300	ブラック/シルバーメタリック	10	1個
90 ～ 300	50 ～ 200	100 ～ 300	シルバーメタリック	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

詳細情報

基本情報

基本情報

3辺1mm単位で指定できる、強化タイプのアルミコの字ボックス！

大口注文もお任せください！
30個までの数量は、即見積・即注文可能！

【ココが特長】
Rシリーズのアルミコの字型
●上カバー材質が鉄の強度を持たせた仕様です
●W/H/Dすべて1mm単位でサイズ指定可能

【ご注意】
※2018年2月出荷分よりアルミの素材が変更となりました。
A1050P-H24→A5052

ゴム足型番：タカチ電気工業製B-P42⇒こちら
