【穴加工無料】アルミフリーサイズコの字型軽量 RACHシリーズ

Web設計対応

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（3件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【穴加工対応】アルミ固定サイズコントロールボックスコの字ローコスト XBシリーズ

4.5

通常価格(税別)： 725円 (税込価格：798円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【穴加工無料】アルミフリーサイズコの字型軽量 ACHシリーズ

通常出荷日：5 日目

3辺1mm単位で指定できる、軽量タイプのアルミコの字ボックス！

詳細情報を確認する

規格・仕様：

アルミ
フリーサイズ
粉体塗装

端子台有無
端子台無し
材質
アルミ
サイズ
フリーサイズ
穴加工対応
Web設計対応
形状
コの字型
設置
屋内
基板・中板
無
保護機能（耐環境性）
無
代表規格
なし

ご注意

ボックス穴加工サービスで生成した型式の図面やDXFのダウンロードは、製作時のユーザーIDのみ可能です。
標準品で指定できない特殊な穴形状・加工範囲外への加工、図面からの見積依頼は「特注お見積り」をご利用ください。

選定サポート情報：ボックス

未確定：候補が2型番あります。

ボックス穴加工サービスはこちらの型番ではご利用いただけません。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

【基本仕様】

	板厚	材質
上カバー	t1.0	A5052
下カバー	t1.0	A5052

サイズ	範囲	単位
W（幅）	70～300mm	1mm
H（高さ）	50～200mm	1mm
D（奥行）	70～300mm	1mm

RACHシリーズ

外形図・詳細図は（>>こちら）穴加工有効寸法は（>>こちら）をご確認ください。
[ ! ]本シリーズのCADデータは商品特徴を表しており、全ての寸法のCADデータをご準備しておりません。
あくまで参考図面となります。3DCADデータご用意はございません。
なお、CADデータType1は外形図、Type2は穴加工有効範囲の図面となります。
[ ! ]外径公差は「JISB 0408 B級」を基準とします。詳細は右記表を参考ください。

備考	防水仕様ではありません。( IP規格非対応）

※IP保護機能（耐環境性）をご希望の場合は、
（>>こちら）よりご選定ください。

打抜きの普通寸法
許容差

寸法区分		公差 (㎜)
を超え	以下	公差 (㎜)
0	6	±0.1
6	30	±0.2
30	120	±0.3
120	400	±0.5

曲げ及び絞りの
普通寸法許容差

寸法区分		公差 (㎜)
を超え	以下	公差 (㎜)
0	6	±0.3
6	30	±0.5
30	120	±0.8
120	400	±1.2

【ボックス穴加工サービスのご案内】

穴加工サービス
使い方ガイド

設計データ
確認・編集ガイド

DXFデータ
ダウンロード_※1

スチール・ステンレスボックス
穴加工対応一覧

アルミ・樹脂製ボックス
穴加工対応一覧

汎用パネル・部品板
穴加工対応一覧

日東工業製ボックス
穴加工対応一覧

※1 DXFダウンロードは会員登録・ログインが必要となります。

その他、加工に関するお問い合わせは以下リンクから

特注お見積もりについて

Q&A

ボックス商品の仕様に関する
問い合わせ窓口

特注お見積もりとは・・・
商品ページで選択ができない特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）、図面での見積などの製作可否を含めたお見積り依頼ができます。
・穴加工サービスでは指示できない加工、中板への切欠き、追加工位置変更、穴数が多く設計が困難な場合
・中板やその他部材のサイズ変更のご相談、図面からのお見積りなど
・再見積りご希望の際もお気軽にご連絡ください

規格表

型番

‐

穴加工

‐

塗装色

‐

穴加工コード

RACH

‐

150

‐

（穴加工なし）

RACH

‐

500

‐

500

‐

350

‐

WB□□□□□□□□□

（穴加工あり）

[ ! ] 穴加工有りの場合、設計完了後、PS、WB□□・・記号が自動付与されます。
[ ! ] 過去ご注文頂きました型番を、見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
[ ! ] ボックスサイズ、塗装色を指定後に穴加工サービスをご利用ください。穴加工サービス設計後の変更はできませんのでご注意ください。
[ ! ] 穴加工サービスの操作方法は (>>こちら)

納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日は「見積・注文」画面にてご確認ください。

お値引き
10～29台	30～49台	50台～
3%	4%	5%

穴加工ありも同割引率です。

一台単位

[ ! ]価格は型式生成後、「価格を確認」ボタンを押下して確認ください。
[ ! ]「×」部は製作不可です。

D	H	W
D	H	70～100	101～150	151～200	201～250	251～300
70～80	50～54	○	○	○	○	○
70～80	55～200	×	×	×	×	×
81～100	50～54	○	○	○	○	○
	55～60	×	○	○	○	○
	61～200	×	×	×	×	×
101～130	50～54	○	○	○	○	○
	55～60	×	○	○	○	○
	61～70	×	○	○	○	○
	71～200	×	×	×	×	×
131～160	50～54	○	○	○	○	○
	55～60	×	○	○	○	○
	61～70	×	○	○	○	○
	71～80	×	×	○	○	○
	81～200	×	×	×	×	×
161～200	50～54	○	○	○	○	○
	55～60	×	○	○	○	○
	61～70	×	○	○	○	○
	71～80	×	×	○	○	○
	81～100	×	×	○	○	○
	101～200	×	×	×	×	×
201～250	50～54	○	○	○	○	○
	55～60	×	○	○	○	○
	61～70	×	○	○	○	○
	71～80	×	×	○	○	○
	81～100	×	×	○	○	○
	101～130	×	×	×	○	○
	131～200	×	×	×	×	×
251～300	50～54	○	○	○	○	○
	55～60	×	○	○	○	○
	61～70	×	○	○	○	○
	71～80	×	×	○	○	○
	81～100	×	×	○	○	○
	101～130	×	×	×	○	○
	131～140	×	×	×	○	○
	141～170	×	×	×	×	○
	171～200	×	×	×	×	○

概要仕様

■塗装色

粉体塗装	溶剤塗装

B：ブラック近似マンセル値 N1	S：シルバーメタリック

[ ! ]シルバーメタリックの色番号や色基準はございません。

■立体組立面


	開状態

[ ! ] 前・下・背面が「開状態」の下側、左・上・右面が「開状態」の上側の組み合わせです。

角がR付きの安全な仕様
Rシリーズアルミボックス　コの字型軽量タイプ　RACH:関連画像

バーリング加工は内側へ出ます
[ ! ] バーリング・タップ・ボス加工の方向はすべて内側凸加工です。

穴加工サービス

立体図、展開図 　　　　　　　

立体図 ※1　黒矢印は面の矢視方向を示しています ※2　色矢印は外形寸法を示しています	展開図
ボックス本体の加工面はすべて外から見た図となります。	グレーの範囲は加工指定ができません。 ※図はあくまで一例です。外寸により加工不可領域は異なります。

穴加工パターン種類

パターン	種類
丸穴
丸穴	丸穴	丸穴ビス穴 2個付き	丸穴ビス穴 3個付き	丸穴ビス穴 4個付き	キー溝付き丸穴	廻止メ丸穴	丸穴3個（PCD）	丸穴ビス穴 4個付き（PCD）	弧切欠き丸穴	U字切欠き丸穴
角穴
角穴	角穴	角穴ビス穴付	角穴ビス穴 4個	丸穴4個	角穴ビス穴 4個内付き	角穴ビス穴 2個掛違い
角丸角穴
角丸角穴	角穴角丸	角穴角丸ビス穴付き	角長穴	角長穴ビス穴付き	ファン穴1	ファン穴2	ファン穴3	ファン穴4
ネジその他
ネジその他	バーリング穴	スリット穴 1	スリット穴 2	D-subコネクタ（ハンダ・圧着）

[ ! ] 穴加工後に塗装します。
[ ! ] ビス穴は、キリ穴となります。
[ ! ] ファン穴2、ファン穴3は取付穴が3つとなります。ファン形状に合わせた穴数となっております。
[ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
[ ! ] 穴種類、穴位置は穴加工サービス上で編集が可能です。
一方、BOXの外寸、色、追加工の変更はできません。型番選定画面に戻り再設計が必要です。

穴加工サービス標準公差

■丸穴加工公差

丸穴サイズ（mm）	サイズ指定単位（mm）	公差（mm）
2.0~31.9	0.1	±0.2
32~60	1.0	+0.4 -0.2
61~120	1.0	+0.8 -0.2
121~	1.0	+0.8 -0.2

■角穴加工公差

角穴サイズ（mm）	5.0~30.0	30.1~60.0	60.1~130	131
公差（mm）	±0.2	+0.3 -0.2	+0.3 -0.2	+0.3 -0.2

[ ! ] 公差は、塗装塗膜の状況により若干異なります。
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。

■付属品

貼付ゴム足（4個付属）

型番：B15-5
厚さ：5.1mm
材質：天然ゴム（黒色）

[ ! ]製品に同梱します。任意の位置にお取り付けください。
[ ! ]カタログ図面の高さ寸法と異なります。

型番リスト

表示件数

型番

RACH-B-[70-300/1]-[50-200/1]-[70-300/1]

RACH-S-[70-300/1]-[50-200/1]-[70-300/1]

外形寸法W 横(幅)	外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	塗装色	RoHS?	最小発注数量

70 ～ 300	50 ～ 200	70 ～ 300	ブラック	10	1個
70 ～ 300	50 ～ 200	70 ～ 300	シルバーメタリック	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目

詳細情報

基本情報

基本情報

3辺1mm単位で指定できる、軽量タイプのアルミコの字ボックス！

ご注意

ボックス穴加工サービスで生成した型式の図面やDXFのダウンロードは、製作時のユーザーIDのみ可能です。
標準品で指定できない特殊な穴形状・加工範囲外への加工、図面からの見積依頼は「特注お見積り」をご利用ください。

大口注文もお任せください！
30個までの数量は、即見積・即注文可能！

【ココが特長】
Rシリーズのアルミコの字型ボックス
●全面アルミ材質の軽量仕様
●ブラックとシルバーの2色を用意

【ご注意】
※2018年2月出荷分よりアルミの素材が変更となりました。
A1050P-H24→A5052

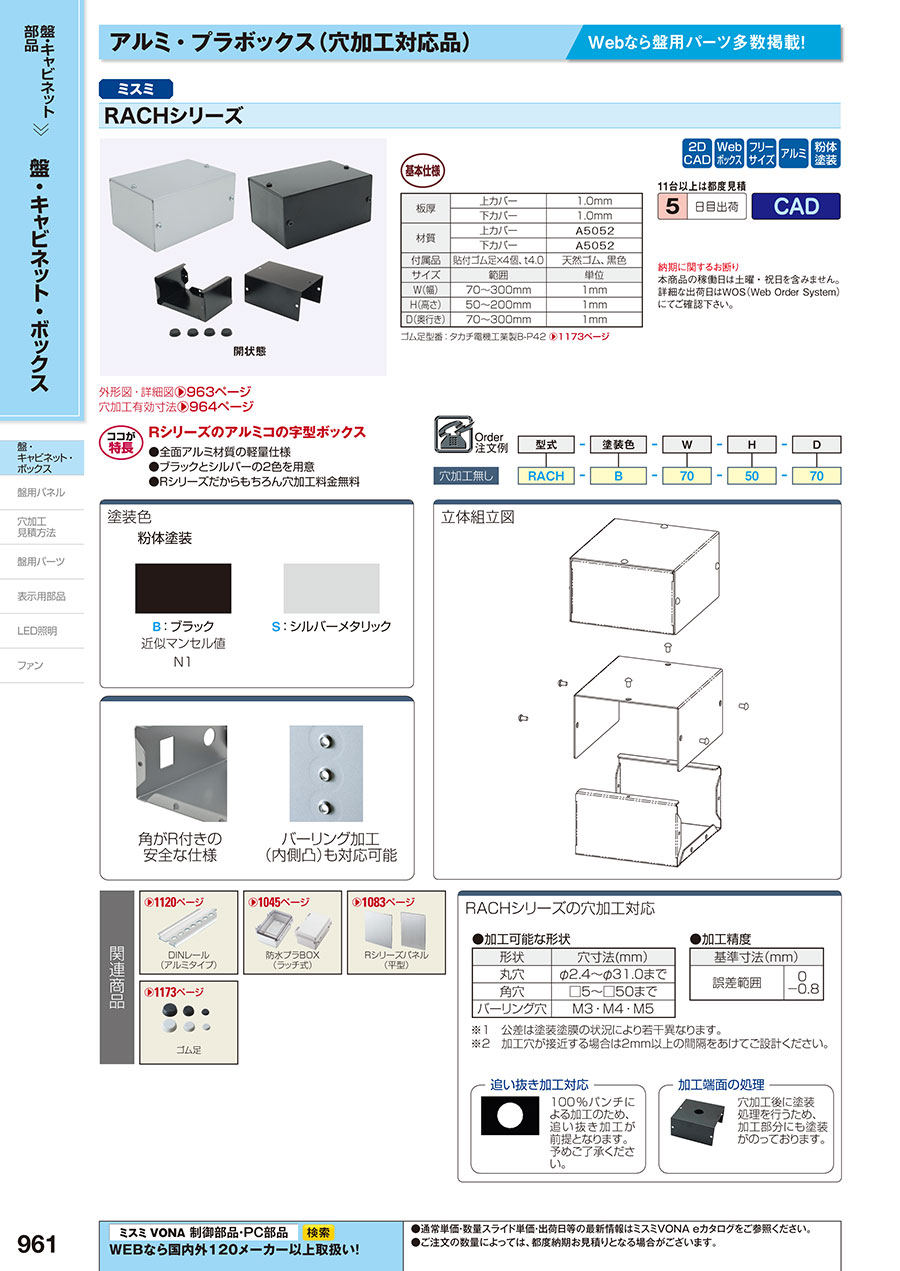

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
【穴加工無料】アルミフリーサイズコの字型軽量 ACHシリーズ
WEBで設計、穴加工無料のフリーサイズボックス
ミスミ
【穴加工対応】アルミ固定サイズコントロールボックスコの字ローコスト XBシリーズ
ミスミのボックス穴加工サービス<br>低価格を追求
ミスミ
【穴加工無料】アルミフリーサイズコの字型高強度 ACHKシリーズ
WEBで設計、穴加工無料のフリーサイズボックス

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
