【穴加工無料】ステンレス フリーサイズ 制御ボックス ネジ止め RSUSDXPシリーズ
![【穴加工無料】ステンレス フリーサイズ 制御ボックス ネジ止め RSUSDXPシリーズ RSUSDXP-M-[100-300/10]-[100-300/10]-[50-120/10]](https://content.misumi-ec.com/image/upload/t_product_main/t_misumi_wm/v1/p/jp/product/series/110400266140/110400266140_001.jpg)
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：5日目

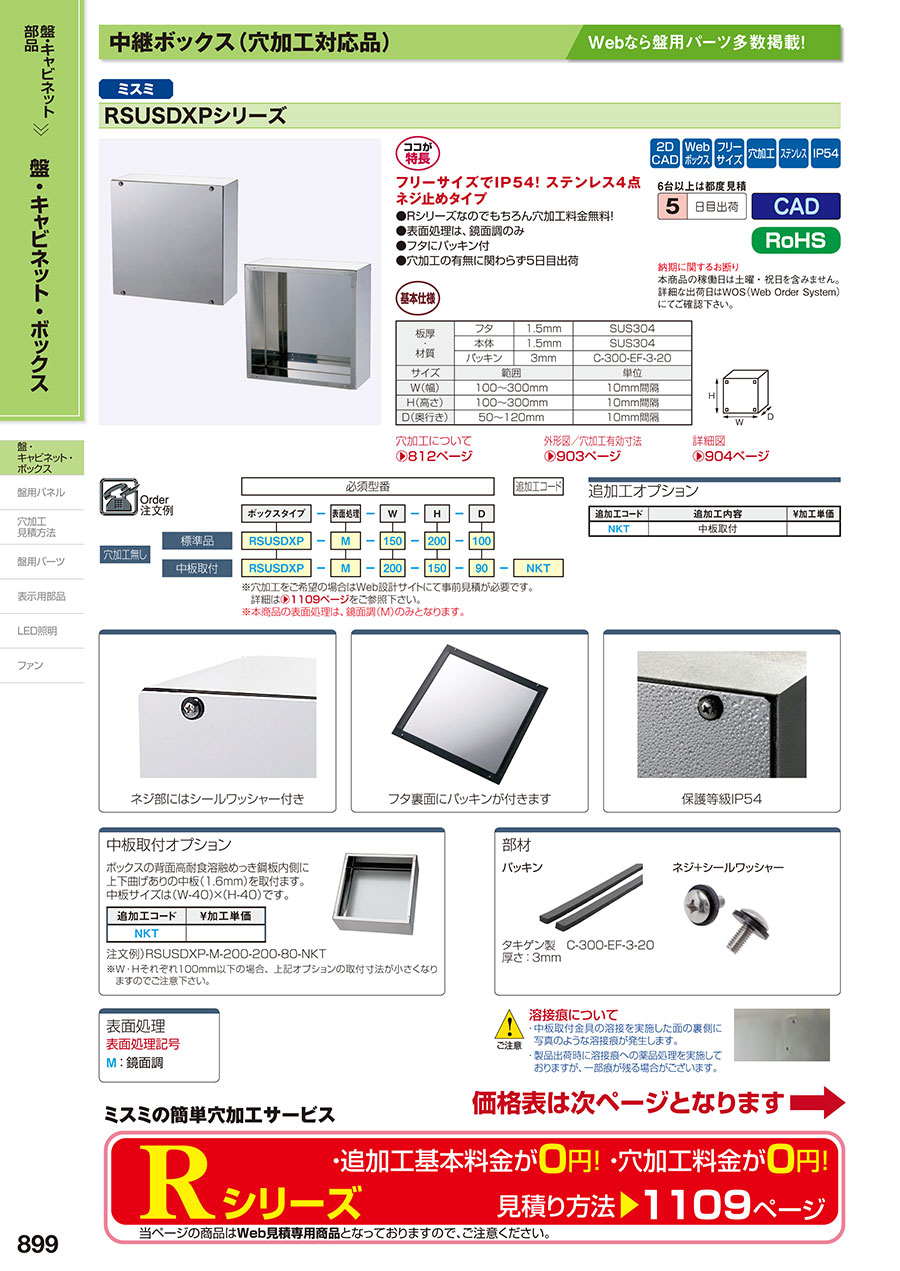

IP54塔載、ネジ止めタイプのステンレス製フリーサイズボックス！
- 追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません） - 本商品は以下のきょう雑物測定図表を外観基準として採用しております。
扉（カバー）：1ｍｍ
本体：3ｍｍ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
RSUSDXP-M-[100-300/10]-[100-300/10]-[50-120/10]の仕様・寸法情報
用途
制御・中継
材質
ステンレス
外形寸法W 横(幅)(mm)
100 ～ 300
外形寸法H 縦(高さ)(mm)
100 ～ 300
外形寸法D 奥行(厚み)(mm)
50 ～ 120
穴加工対応
Web設計対応
開閉形状
ネジ止め
基板・中板
無
保護機能(耐環境性)
IP54
板厚（本体）(mm)
1.5
板厚（扉・カバー）(mm)
1.5
表面処理
鏡面調
代表規格
なし
-
-
chemSHERPA
調査中
商品仕様
【基本仕様】
外形図、穴加工有効寸法、中板追加仕様は（>>こちら）をご確認ください。
[ ! ] 固定寸CADデータ 1は外形図、2は穴加工有効範囲の図面となります。
[ ! ] 3DCADデータのご用意はございません。
[ ! ] 外形公差は右記、公差表を参照ください。
|
|
|
[ ! ] 固定寸CADデータ 1は外形図、2は穴加工有効範囲の図面となります。
[ ! ] 3DCADデータのご用意はございません。
[ ! ] 外形公差は右記、公差表を参照ください。
外形公差
JIS-B-0405 中級に準ずる
| 寸法区分 | 公差 （mm） | |
| を超え | 以下 | |
| 0 | 3 | ±0.1 |
| 3 | 6 | ±0.1 |
| 6 | 30 | ±0.2 |
| 30 | 120 | ±0.3 |
| 120 | 400 | ±0.5 |

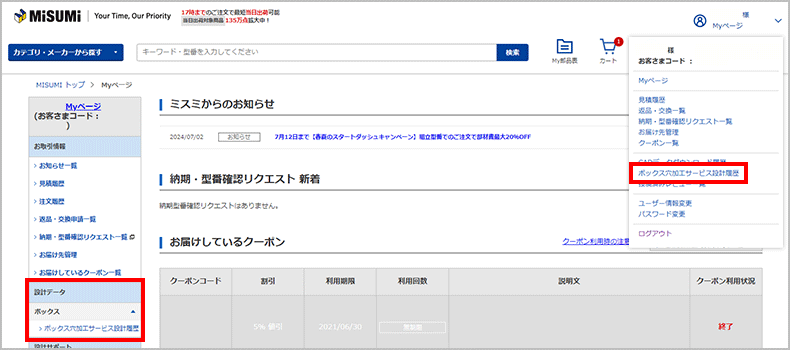

【ボックス穴加工サービスのご案内】
|
|
| |||||
|
|
|
その他、加工に関するお問い合わせは以下リンクから
|
|
|
商品ページで選択ができない特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）、図面での見積などの製作可否を含めたお見積りはご相談ください。
・穴加工サービスでは指示できない加工、中板への切欠き、追加工位置変更、穴数が多く設計が困難な場合
・中板のみ販売をご希望の場合
・再見積りご希望の際もお気軽にご連絡ください
規格表
| 型番 | ‐ | 穴加工 | ‐ | 表面処理 | ‐ | W | ‐ | H | ‐ | D | ‐ | 追加工 | ‐ | 穴加工コード | |
| RSUSDXP | ‐ | M | ‐ | 150 | ‐ | 200 | ‐ | 100 | （穴加工なし・追加工なし） | ||||||
| RSUSDXP | ‐ | M | ‐ | 200 | ‐ | 150 | ‐ | 90 | ‐ | NKT | （穴加工なし・追加工あり） | ||||
| RSUSDXP | ‐ | PS | ‐ | M | ‐ | 150 | ‐ | 200 | ‐ | 100 | ‐ | WB□□□□□□□□□ | （穴加工あり・追加工なし） | ||
| RSUSDXP | ‐ | PS | ‐ | M | ‐ | 200 | ‐ | 150 | ‐ | 90 | ‐ | NKT | ‐ | WB□□□□□□□□□ | （穴加工あり・追加工あり） |
[ ! ] 見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
[ ! ] ボックスサイズ、塗装色、追加工コードを指定後に穴加工サービスをご利用ください。穴加工サービス設計後の変更はできませんのでご注意ください。
[ ! ] 穴加工サービスの操作方法は (>>こちら)
| 規格一覧 |
