        【穴加工無料】ステンレス フリーサイズ 制御ボックス パチン錠 RSUSBシリーズ

        【穴加工無料】ステンレス フリーサイズ 制御ボックス パチン錠 RSUSBシリーズ RSUSB-H-[100-400/1]-[100-400/1]-[60-350/5]
        規格・仕様：
        • ステンレス
        • フリーサイズ

        ご注意

        • 本商品は扉の蝶番を、溶接加工ではなく、ねじ止め固定することでコストを削減しております。
          一方、蝶番が溶接加工ではないため、部品の重量によっては、扉が垂れ下がる場合がございます。

          扉垂れ下がりを抑えた商品をご希望のお客様は、以下蝶番溶接品をご検討いただけますと幸いです。
          ■材質：スチール
          　FSPシリーズ（https://jp.misumi-ec.com/vona2/detail/110500171030/）　※水切りなし
          　FSBシリーズ（https://jp.misumi-ec.com/vona2/detail/110500171030/）　※水切りあり
          ■材質：ステンレス
          　FSUSBシリーズ（https://jp.misumi-ec.com/vona2/detail/110500154840/）　※水切りあり
        • ボックス穴加工サービスで生成した型式の図面やDXFのダウンロードは、製作時のユーザーIDのみ可能です。
        • 標準品で指定できない特殊な穴形状の加工、図面からの見積依頼は「特注お見積り」をご利用ください。

        選定サポート情報：ボックス

        型番:

        RSUSB-H-[100-400/1]-[100-400/1]-[60-350/5]
        解除
        • ボックス穴加工サービスはこちらの型番ではご利用いただけません。
        数量：

        RSUSB-H-[100-400/1]-[100-400/1]-[60-350/5]の仕様・寸法情報

        用途
        制御・中継
        材質
        ステンレス
        外形寸法W 横(幅)(mm)
        100 ～ 400
        外形寸法H 縦(高さ)(mm)
        100 ～ 400
        外形寸法D 奥行(厚み)(mm)
        60 ～ 350
        穴加工対応
        Web設計対応
        開閉形状
        パチン錠
        基板・中板
        鉄製
        保護機能(耐環境性)
        無
        板厚（本体）(mm)
        1.5
        板厚（扉・カバー）(mm)
        1.5
        板厚（中板）(mm)
        1.6
        表面処理
        ヘアライン
        代表規格
        なし
        RoHS?
        10
        -
        -

        商品仕様

        【基本仕様】
         板厚材質
        扉t1.5SUS304
        本体t1.5SUS304
        中板t1.6高耐食溶融めっき鋼板
        サイズ範囲単位
        W（幅）100～400mm1mm
        H（高さ）100～400mm1mm
        D（奥行）60～350mm5mm
        備考D（奥行き）の選択範囲が変更となりました
        IP規格非対応の製品です。※
        ※ IP保護機能(耐環境性)をご希望の場合は、
            (>>こちら)よりご選定ください。
        外形図・詳細図・穴加工有効寸法は（>>こちら）をご確認ください。

        [ ! ] 本シリーズのCADデータは商品特徴を表しており、全ての寸法のCADデータをご準備しておりません。
           あくまで参考図面となります。3DCADデータご用意はございません。
           なお、CADデータ1は外形図、2は穴加工有効範囲の図面となります。
        [ ! ] ボックスの部材に関する情報は「>>こちら」を参照ください。
        打抜きの普通寸法許容差
        寸法区分公差
        （㎜）
        を超え以下
        06±0.3
        630±0.5
        30120±0.8
        120400±1.2
        JIS B 0408
        打抜きの普通寸法許容差　C級参照
        曲げ及び絞りの普通寸法
        寸法区分公差
        （㎜）
        を超え以下
        06±0.3
        630±0.5
        30120±0.8
        120400±1.2
        JIS B 0408
        曲げ及び絞りの普通寸法　B級参照

        その他、加工に関するお問い合わせは以下リンクから
        特注お見積もりについて
        Q&A
        ボックス商品の仕様に関する
        問い合わせ窓口
        特注お見積もりとは・・・
        商品ページで選択ができない特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）、図面での見積などの製作可否を含めたお見積り依頼ができます。
        ・穴加工サービスでは指示できない加工、中板への切欠き、追加工位置変更、穴数が多く設計が困難な場合
        ・材質やサイズの変更、部品単品、水抜き穴なし、扉垂れ防止金具の溶接取付の追加
        ・再見積りご希望の際もお気軽にご連絡ください。
        お手持ちの穴加工図面で特注見積お受けします！
        詳細は上記「特注見積もりのご案内」ボタンからご確認ください。

        規格表

        型番‐穴加工‐表面処理‐W‐H‐D‐追加工コード‐穴加工コード
        RSUSB  ‐H‐100‐100‐60    （追加工なし・穴加工なし）
        RSUSB  ‐H‐100‐100‐60‐PD  （追加工あり・穴加工なし）
        RSUSB‐PS‐H‐100‐100‐60  ‐WB□□□□□□□□□（追加工なし・穴加工あり）
        RSUSB‐PS‐H‐500‐500‐350‐PD‐WB□□□□□□□□□（追加工あり・穴加工あり）
        [ ! ] 穴加工有りの場合、設計完了後、PS、WB□□・・記号が自動付与されます。
        [ ! ] 見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
        [ ! ] 本製品の表面処理は「H：ヘアライン」のみです。下地処理、その他の表面処理には対応しておりません。
        [ ! ] ボックスサイズ、塗装色、追加工コードを指定後に穴加工サービスをご利用ください。穴加工サービス設計後の変更はできませんのでご注意ください。
        [ ! ] 穴加工サービスの操作方法は (>>こちら)
        納期に関するお断り
        本商品の稼働日は土曜・祝日を含みません。
        詳細な出荷日は「見積・注文」画面にてご確認ください。

        規格一覧
        [ ! ] 価格は型式生成後、「価格を確認」ボタンを押下して確認ください。

        DHW
        100～199200～299300～400
        60～95100～199〇〇〇
        200～299〇〇〇
        300～400〇〇〇
        100～155100～199〇〇〇
        200～299〇〇〇
        300～400〇〇〇
        160～195100～199〇〇〇
        200～299〇〇〇
        300～400〇〇〇
        200～245100～199〇〇〇
        200～299〇〇〇
        300～400〇〇〇
        250～295100～199〇〇〇
        200～299〇〇〇
        300～400〇〇〇
        300～350100～199〇〇〇
        200～299〇〇〇
        300～400〇〇〇
        お値引き
        2台3台4台以上
        2%3%4%
        穴加工ありも同割引率です。

        追加工

        ■ 追加工コード一覧
        追加工コード追加工内容加工詳細
        1AN内部部品なし接地端子・中板・中板取付金具無し
        BN中板・中板取付金具無中板・中板取付金具無し
        NN中板無し中板のみ無し
        2PDパッキン同梱パッキンを貼り付けずに商品に同梱して出荷
        [ ! ] 追加工の詳細は（>>こちら）をご確認ください。
        [ ! ] 追加工オプションは併用可です（順不同）。
        例） PD-NN

        概要仕様

        【内部接合部】【内部接地端子周辺】

        穴加工サービス

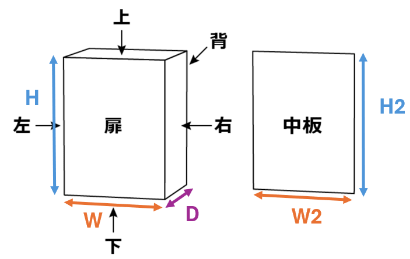

        立体図、展開図
        立体図展開図(一例)
        ※1　黒矢印は面の矢視方向を示しています
        ※2　色矢印は外形寸法を示しています
        ※3　中板は扉を開け内側から見た矢視方向です

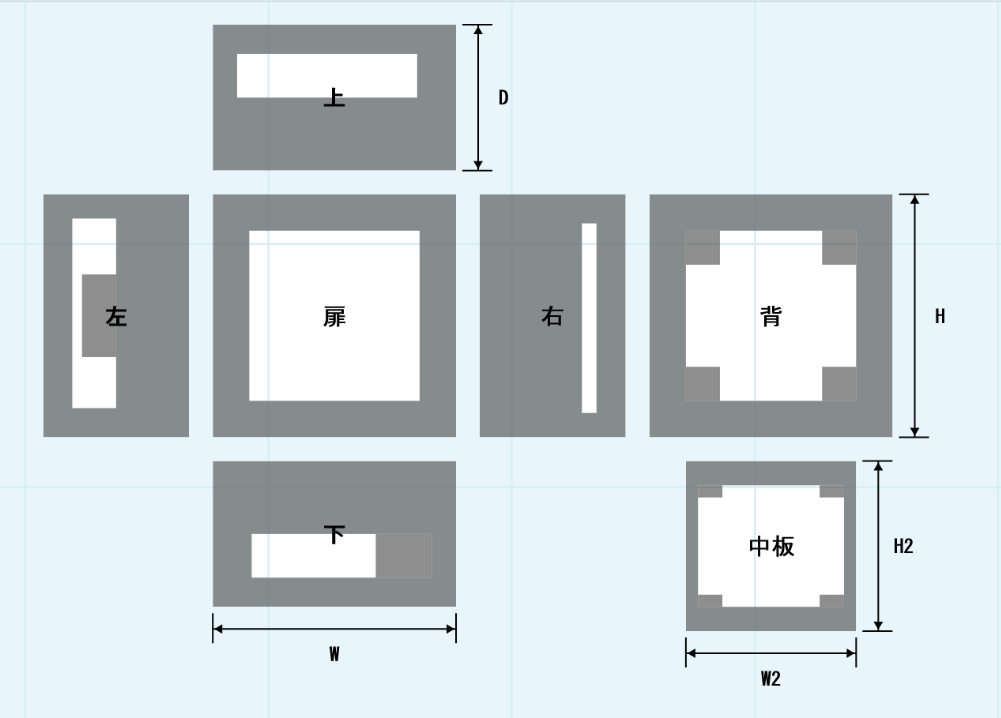

        加工面はすべて外から見た図となります。中板は扉を開けて正面側から見た図面となります。
        グレーの範囲は加工指定ができません。
        ※図はあくまで一例です。外寸により加工不可領域は異なります。
        穴加工パターン種類
        パターン種類
        丸穴
        丸穴丸穴ビス穴
        2個付き        		丸穴ビス穴
        3個付き        		丸穴ビス穴
        4個付き        		キー溝付き
        丸穴        		廻止メ丸穴丸穴3個
        （PCD）        		丸穴ビス穴
        4個付き
        （PCD）        		弧切欠き
        丸穴        		U字切欠き
        丸穴
        角穴

        角穴角穴ビス穴
        付        		角穴ビス穴
        4個        		丸穴4個角穴ビス穴
        4個内付き        		角穴ビス穴
        2個掛違い
        角丸
        角穴

        角穴角丸角穴角丸
        ビス穴付き        		角長穴角長穴
        ビス穴付き        		ファン穴1ファン穴2ファン穴3ファン穴4
        ネジ
        その他

        タップ穴タップ穴
        3個（PCD）        		タップ穴4個タップ穴4個
        （PCD）        		スリット穴
        1        		スリット穴
        2
        [ ! ] 穴加工後に塗装します。
        [ ! ] ビス穴は、キリ穴となります。
        [ ! ] ファン穴2、ファン穴3は取付穴が3つとなります。ファン形状に合わせた穴数となっております。
        [ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
        [ ! ] 穴種類、穴位置は穴加工サービス上で編集が可能です。
           一方、BOXの外寸、色、追加工の変更はできません。型番選定画面に戻り再設計が必要です。

        ■加工穴の普通寸法許容差

        JISB0408「金属プレス加工品の普通寸法公差」のB級を参考とする
        加工穴寸法の区分寸法許容差
        （mm）
        を超え以下
        06±0.1
        630±0.2
        30120±0.3
        120400±0.5
        4001000±0.8
        10002000±1.2
        ※本基準は鋼材に対する寸法公差となります。塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。
        [ ! ] 公差は、塗装塗膜の状況により若干異なります
        [ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
        [ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。

        部材

         商品仕様に戻る
        パチン錠接地端子中板パッキン
        ステンレス製‐ボックス外形寸法：W-30mm
        ボックス外形寸法：H-30mm        		NRPC6-5P
        （t6×幅10）

        ※単品販売はしておりません。

        型番リスト

        表示件数
      • 1
        • 型番
        RSUSB-H-[100-400/1]-[100-400/1]-[60-350/5]

        外形寸法W 横(幅)

        (mm)

        外形寸法H 縦(高さ)

        (mm)

        外形寸法D 奥行(厚み)

        (mm)

        		RoHS?最小発注数量
        100 ～ 400
        100 ～ 400
        60 ～ 350
        10
        1個
        通常単価(税別) (税込単価)
        通常出荷日
        -
        ( - )
        3日目
      • 1

        • 詳細情報

        基本情報

        低価格を追求、パチン錠タイプのステンレス製フリーサイズボックス！

        ご注意

        • 本商品は扉の蝶番を、溶接加工ではなく、ねじ止め固定することでコストを削減しております。
          一方、蝶番が溶接加工ではないため、部品の重量によっては、扉が垂れ下がる場合がございます。

          扉垂れ下がりを抑えた商品をご希望のお客様は、以下蝶番溶接品をご検討いただけますと幸いです。
          ■材質：スチール
          　FSPシリーズ（https://jp.misumi-ec.com/vona2/detail/110500171030/）　※水切りなし
          　FSBシリーズ（https://jp.misumi-ec.com/vona2/detail/110500171030/）　※水切りあり
          ■材質：ステンレス
          　FSUSBシリーズ（https://jp.misumi-ec.com/vona2/detail/110500154840/）　※水切りあり
        • ボックス穴加工サービスで生成した型式の図面やDXFのダウンロードは、製作時のユーザーIDのみ可能です。
        • 標準品で指定できない特殊な穴形状の加工、図面からの見積依頼は「特注お見積り」をご利用ください。

        ●表面処理はヘアラインのみ
        ●中板サイズを大きくとれる外蝶番仕様
        ●ステンレスタイプのウレタン付ケーブルクランプ（KSUS）は　コチラ

        製品のお取り扱いについて
        ●パッキンの密度によりドアが開きづらくなります。
        ●出荷時は鍵を閉めずに出荷いたします。また、鍵は扉の内側に付属しております。
        ●高密度パッキンを使用しているため、重量物を上に置いたまま保管するとパッキンのつぶれにより扉が開きづらくなることがございます。つぶれたパッキンは返品交換対象外ですので別途購入をお願いします。（型番は下記＜商品仕様＞参照）
        ※本商品はご注文後の送り先変更、及び着日指示・便指定・着店止め・守衛所止めのご指定はいただけません。予めご了承ください。




        外形図/穴加工有効寸法は、こちらをご確認ください。
        詳細図はこちらをご確認ください。


        カタログ

        • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

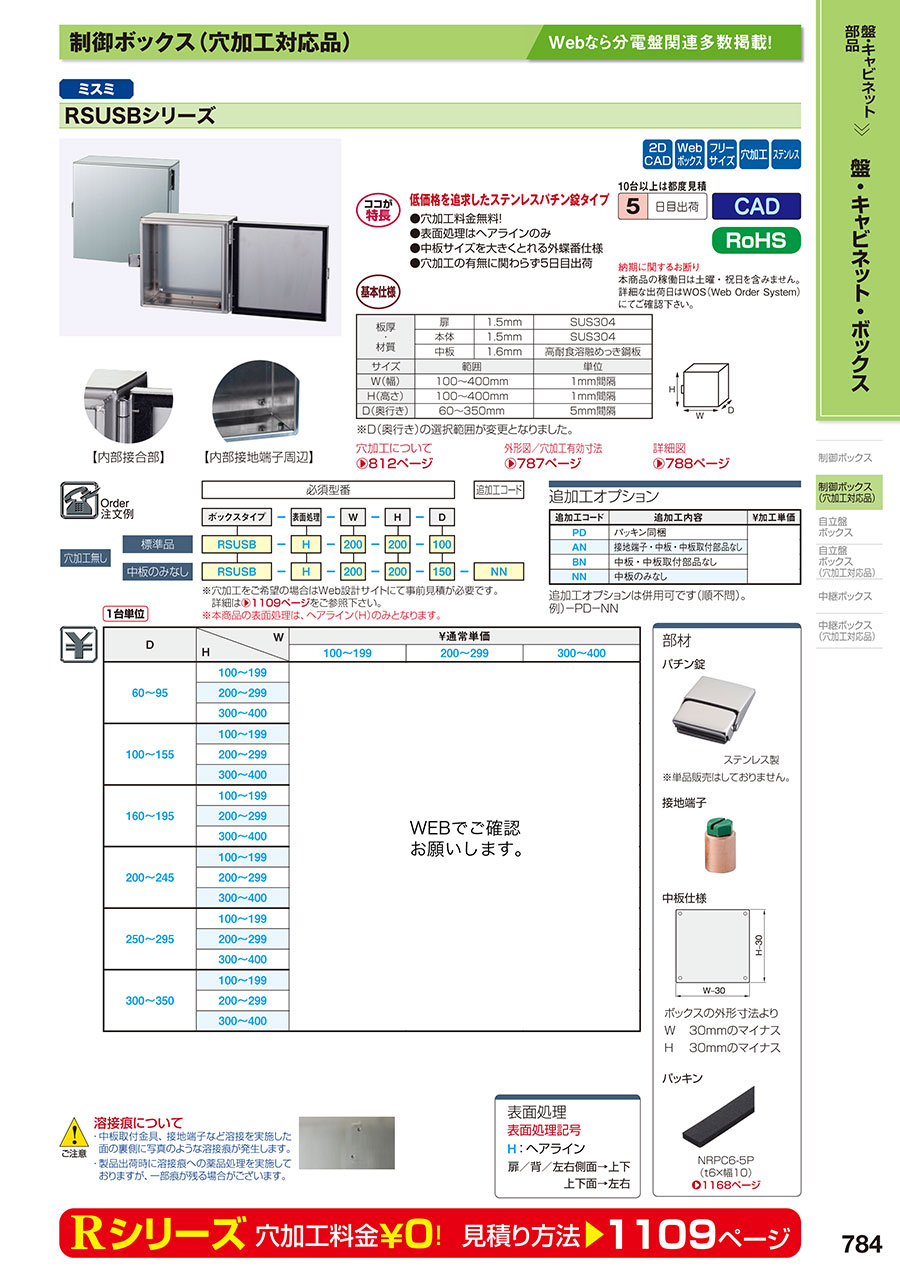

        EC-784

        商品担当おすすめ

        • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
