【穴加工無料】ステンレス フリーサイズ 制御ボックス ハンドル RSUSAシリーズ
![【穴加工無料】ステンレス フリーサイズ 制御ボックス ハンドル RSUSAシリーズ RSUSA-H-[200-600/1]-[200-600/1]-[100-350/5]](https://content.misumi-ec.com/image/upload/t_product_main/t_misumi_wm/v1/p/jp/product/series/110400265870/110400265870_001.jpg)
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：3日目
低価格を追求、ハンドルタイプのステンレス製フリーサイズボックス!
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
RSUSA-H-[200-600/1]-[200-600/1]-[100-350/5]の仕様・寸法情報
用途
制御・中継
材質
ステンレス
外形寸法W 横(幅)(mm)
200 ～ 600
外形寸法H 縦(高さ)(mm)
200 ～ 600
外形寸法D 奥行(厚み)(mm)
100 ～ 350
穴加工対応
Web設計対応
開閉形状
ハンドル
基板・中板
鉄製
保護機能(耐環境性)
無
板厚（本体）(mm)
1.5
板厚（扉・カバー）(mm)
1.5
板厚（中板）(mm)
1.6
表面処理
ヘアライン
代表規格
なし
chemSHERPA
調査中
商品仕様
【基本仕様】
|
|
【ボックス穴加工サービスのご案内】
|
|
| |||||
|
|
|
その他、加工に関するお問い合わせは以下リンクから
|
|
|
お手持ちの穴加工図面で特注見積お受けします！
詳細は上記「特注見積もりのご案内」ボタンからご確認ください。
詳細は上記「特注見積もりのご案内」ボタンからご確認ください。
規格表
納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。
概要仕様
■加工穴の普通寸法許容差
JISB0408「金属プレス加工品の普通寸法公差」のB級を参考とする
※本基準は鋼材に対する寸法公差となります。塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。
[ ! ] 公差は、塗装塗膜の状況により若干異なります
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。
| 単位㎜ | ||||
| 加工穴寸法の区分 | 寸法許容差 | |||
| 6以下 | ±0.1 | |||
| 6を超え | 30以下 | ±0.2 | ||
| 30を超え | 120以下 | ±0.3 | ||
| 120を超え | 400以下 | ±0.5 | ||
| 400を超え | 1000以下 | ±0.8 | ||
| 1000を超え | 2000以下 | ±1.2 | ||
[ ! ] 公差は、塗装塗膜の状況により若干異なります
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。
詳細情報
基本情報
低価格を追求、ハンドルタイプのステンレス製フリーサイズボックス!
●表面処理はヘアラインのみ
●中板サイズを大きくとれる外蝶番
●ステンレスタイプのウレタン付ケーブルクランプ（KSUS）は コチラ
製品のお取り扱いについて
●パッキンの密度によりドアが開きづらくなります。
●出荷時は鍵を閉めずに出荷いたします。また、鍵は扉の内側に付属しております。
●高密度パッキンを使用しているため、重量物を上に置いたまま保管するとパッキンのつぶれにより扉が開きづらくなることがございます。つぶれたパッキンは返品交換対象外ですので別途購入をお願いします。（型番は下記＜商品仕様＞参照）
※本商品はご注文後の送り先変更、及び着日指示・便指定・着店止め・守衛所止めのご指定はいただけません。予めご了承ください。

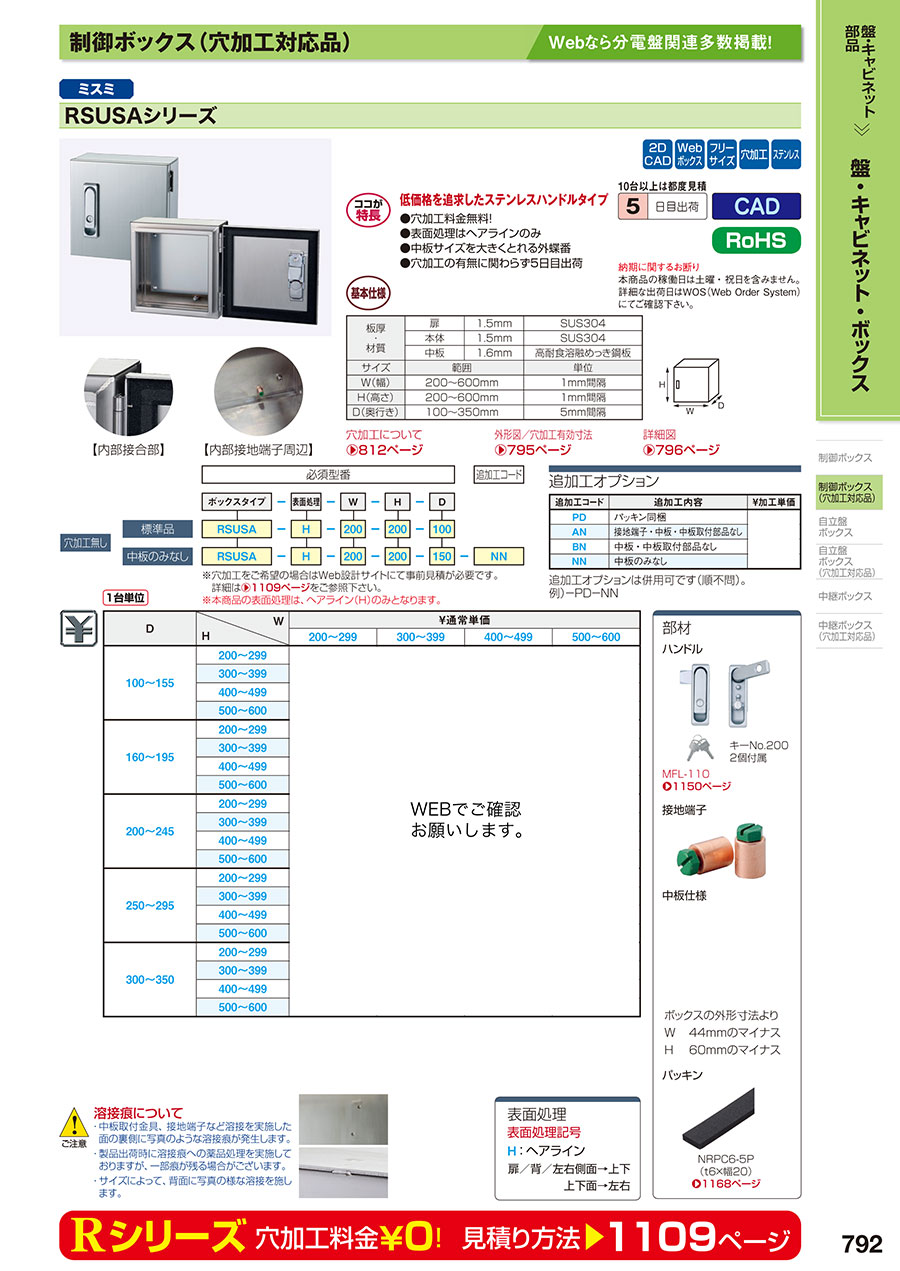

カタログ
商品担当おすすめ
【穴加工無料】ステンレス フリーサイズ 制御ボックス ハンドル RSUSAシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q穴加工の指定方法を教えて下さい。
A
下記URLををご参照ください。
https://jp.misumi-ec.com/maker/misumi/el/service/box/
https://jp.misumi-ec.com/maker/misumi/el/service/box/
QWeb設計ボックスサイトの使用方法を教えてください。
A
下記URLををご参照ください。
https://jp.misumi-ec.com/maker/misumi/el/service/box/
https://jp.misumi-ec.com/maker/misumi/el/service/box/
Q図面が手元にありますが、どこに送信すればよいですか？
A
申し訳ございません。Rシリーズの穴加工はメール、またはFAXでのお見積をお受けしておりません。Web設計ボックスサイトをご利用ください。
