        ミスミ

        【穴加工無料】ステンレス フリーサイズ 制御ボックス ハンドル RSUSAPシリーズ

        【穴加工無料】ステンレス フリーサイズ 制御ボックス ハンドル RSUSAPシリーズ
        規格・仕様：
        • IP55
        • ステンレス
        • フリーサイズ

        ご注意

        • 追加工コードはボックス穴加工サービスへ進む前にご選定ください
          （※一部追加工コードは穴加工サービスをご利用いただけません）
        • パッキンの密度によりドアが開きづらくなります。
          【補償対象外】重量物を上に置いたまま保管するとパッキンがつぶれる可能性がございます。
          【補償対象外】本商品の内側には製造過程の傷や溶接痕が発生します。予めご了承ください。
          出荷時は鍵を閉めずに組み立てた状態で出荷いたします。鍵は扉の内側にテープで付属しております。
        • ヘアライン仕上げの場合は、溶接ビードの平滑仕上げは行わないため、ビードの盛り上がりが残る場合がございます。
        • 本商品は以下のきょう雑物測定図表を外観基準として採用しております。
          扉（カバー）：1ｍｍ
          本体：3ｍｍ

        選定サポート情報：ボックス

        未確定：候補が2型番あります。
        • ボックス穴加工サービスはこちらの型番ではご利用いただけません。
        数量：

        商品仕様

        【基本仕様】
         板厚材質
        扉t1.5SUS304
        本体t1.5SUS304
        中板2.3mm高耐食溶融めっき鋼板
        サイズ範囲単位
        W（幅）200～600mm1mm
        H（高さ）200～600mm1mm
        D（奥行）100～350mm5mm
        備考保護等級IP55
        水切りあり
        外形図・詳細図、穴加工有効寸法は（>>こちら）をご確認ください。

        [！]本シリーズのCADデータは商品特徴を表しており、全ての寸法のCADデータをご準備しておりません。あくまで参考図面となります。3DCADデータご用意はございません。




        その他、加工に関するお問い合わせは以下リンクから
        特注お見積もりについて
        Q&A
        ボックス商品の仕様に関する
        問い合わせ窓口
        特注お見積もりとは・・・
        商品ページで選択ができない特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）などの製作可否を含めたお見積り依頼ができます。
        ・穴加工サービスでは指示できない加工・角度指定・穴数が多く設計が困難な場合
        ・部材単品、寸法・位置・材質変更、スタッドボルト・ナット溶接、ハンドル無し、扉逆開き、図面からの特注依頼など
        ・組立無しでご希望の場合

        [ NG ]塗装は対応しておりません。



        規格表

        型番‐穴加工‐表面処理‐W‐H‐D‐追加工‐穴加工コード
        RSUSAP  ‐M‐200‐200‐100    （追加工なし・穴加工なし）
        RSUSAP  ‐M‐200‐200‐100‐NN  （追加工あり・穴加工なし）
        RSUSAP‐PS‐M‐200‐200‐100  ‐WB□□□□□□□□□（追加工なし・穴加工あり）
        RSUSAP‐PS‐M‐200‐200‐100‐NN‐WB□□□□□□□□□（追加工あり・穴加工あり）
        [ ! ] 穴加工有りの場合、設計完了後、PS、WB□□・・記号が自動付与されます。
        [ ! ] 過去ご注文頂きました型番を、見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
        [ ! ] 追加工コードの指定がある場合は、指定後に穴加工サービスをご利用ください。
        ●製函加工の工程において、筐体内外に写真のような傷がつくことがございますが、筐体内外の傷は補修対象外となります。予めご了承ください。
        ＊より高度な外観品質をお求めの場合、FSUSAシリーズをご利用ください。
        納期に関するお断り
        本商品の稼働日は土曜・祝日を含みません。
        詳細な出荷日はWOS(Web Order System)にてご確認ください。
        規格一覧
        「×」のサイズは製作できません。
        DHW
        200～299300～399400～499500～600
        100～155200～299○○○○
        300～399○○○○
        400～499○○○○
        500～600○○○○
        160～195200～299×○○○
        300～399○○○○
        400～499○○○○
        500～600○○○○
        200～245200～299×○○○
        300～399○○○○
        400～499○○○○
        500～600○○○○
        250～295200～299××○○
        300～399×○○○
        400～499○○○○
        500～600○○○○
        300～350200～299××○○
        300～399×○○○
        400～499○○○○
        500～600○○○○

        追加工

        追加工コード追加工内容￥加工単価
        AN接地端子・中板・中板取付部品なし0
        BN中板・中板取付部品なし0
        NN中板のみなし0
        [ ! ] 追加工NNにて中板なしにした場合も、中板取付用のボスはそのまま残ります。

        概要仕様

        表面処理記号仕様
        H
        (ヘアライン)        		扉/背/左右側面→上下
        上下面→左右
        M
        (鏡面調)        		材質：SUS304BA
        【穴加工無料】ステンレス フリーサイズ 制御ボックス ハンドル RSUSAPシリーズ：関連画像
        【鏡面調】
        鏡のような光沢のある材料（SUS304BA）を使用しています。
        表面は素材そのものです。溶接個所はバフ研磨をしています。

        穴加工サービス

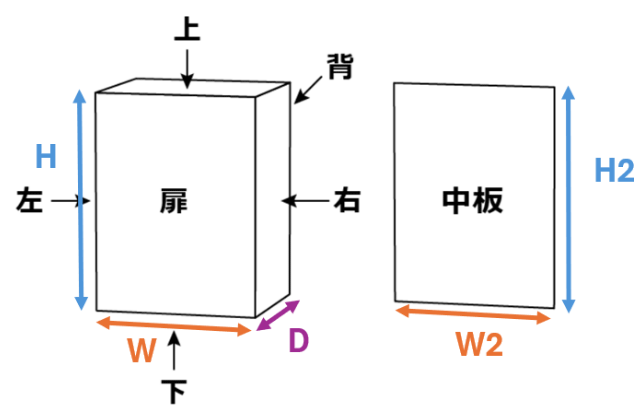

        立体図、展開図
        立体図展開図(一例)
        ※1　黒矢印は面の矢視方向を示しています
        ※2　色矢印は外形寸法を示しています
        ※3　中板は扉を開け内側から見た矢視方向です
        加工面はすべて外から見た図となります。中板は扉を開けて正面側から見た図面となります。
        グレーの範囲は加工指定ができません。
        ※図はあくまで一例です。外寸により加工不可領域は異なります。
        穴加工パターン種類
        パターン種類
        丸穴
        角穴
        角丸角穴
        ネジその他
        [ ! ] ビス穴は、キリ穴となります。
        [ ! ] ファン穴2、ファン穴3は取付穴が3つとなります。ファン形状に合わせた穴数となっております。
        [ ! ] 上記穴加工パターン以外は、特注お見積りへご相談ください。
        [ ! ] 設計完了後の各種変更は、システム上変更することができません。申し訳ございませんが、再度設計をお願いします。
        [ ! ] 中板はバーリング穴の指定不可となります。

        ■バーリング穴（タップ加工）
        ・ M3
        ・ M4



        加工穴標準公差
        ■丸穴加工公差
        丸穴サイズサイズ指定単位公差
        （mm）（mm）（mm）
        2~29.90.1+0.50
        30~601.0+0.70
        61~1201.0+1.00
        121~1.0+1.00
        ■角穴加工公差
        角穴サイズ
        （mm）        		公差
        （mm）
        5.0~30.9+0.50
        31.0~60.0+0.70
        60.1~120.9+1.00
        121~+1.00
        [ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
        ■部材
        ハンドル中板接地端子（M6）パッキン扉取付金具の止め輪
        材質：TDC2
        表面処理：梨地+クロムメッキ
        型番：MFL-110
        キーNo.200（2個付属）        		材質：高耐食溶融めっき鋼板
        色：白亜鉛メッキの銀色
        ボックス外形寸法：W-70mm
        ボックス外形寸法：H-70mm        		ねじ材質：C2700W
        塗装：ｴｯｸﾞｱｸﾘｯﾄ(EG-7000TF-9689ｸﾞﾘｰﾝ無鉛)
        ソケット材質：SWCH8R
        表面処理：銅鍍金        		材質：EPDMとブチルゴムの混合発泡体
        型番：C-300-EF-5-20
        厚さ：5mm        		型式：B-1024-4
        メーカー：タキゲン製造
        ※ミスミ同等品：NETWS4（単品販売）


        中板四隅の取付穴径：Φ6.5

        型番リスト

        表示件数
      • 1
        • 型番
        RSUSAP-H-[200-600/1]-[200-600/1]-[100-350/5]
        RSUSAP-M-[200-600/1]-[200-600/1]-[100-350/5]

        外形寸法W 横(幅)

        (mm)

        外形寸法H 縦(高さ)

        (mm)

        外形寸法D 奥行(厚み)

        (mm)

        表面処理

        		最小発注数量
        200 ～ 600
        200 ～ 600
        100 ～ 350
        ヘアライン
        1個
        200 ～ 600
        200 ～ 600
        100 ～ 350
        鏡面調
        1個
        通常単価(税別) (税込単価)
        通常出荷日
        -
        ( - )
        5日目
        -
        ( - )
        5日目
      • 1

        • 詳細情報

        基本情報

        IP55塔載、ハンドルタイプのステンレス製フリーサイズボックス!

        ご注意

        • 追加工コードはボックス穴加工サービスへ進む前にご選定ください
          （※一部追加工コードは穴加工サービスをご利用いただけません）
        • パッキンの密度によりドアが開きづらくなります。
          【補償対象外】重量物を上に置いたまま保管するとパッキンがつぶれる可能性がございます。
          【補償対象外】本商品の内側には製造過程の傷や溶接痕が発生します。予めご了承ください。
          出荷時は鍵を閉めずに組み立てた状態で出荷いたします。鍵は扉の内側にテープで付属しております。
        • ヘアライン仕上げの場合は、溶接ビードの平滑仕上げは行わないため、ビードの盛り上がりが残る場合がございます。
        • 本商品は以下のきょう雑物測定図表を外観基準として採用しております。
          扉（カバー）：1ｍｍ
          本体：3ｍｍ
        【ココが特長】
        ●表面処理は、ヘアラインと鏡面調から選択可能で、同価格！
        ●ステンレスタイプのウレタン付ケーブルクランプ（KSUS）は　コチラ
        ●あらかじめ表面処理した部材を製函加工することでコスト削減を実現！

        カタログ

        • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

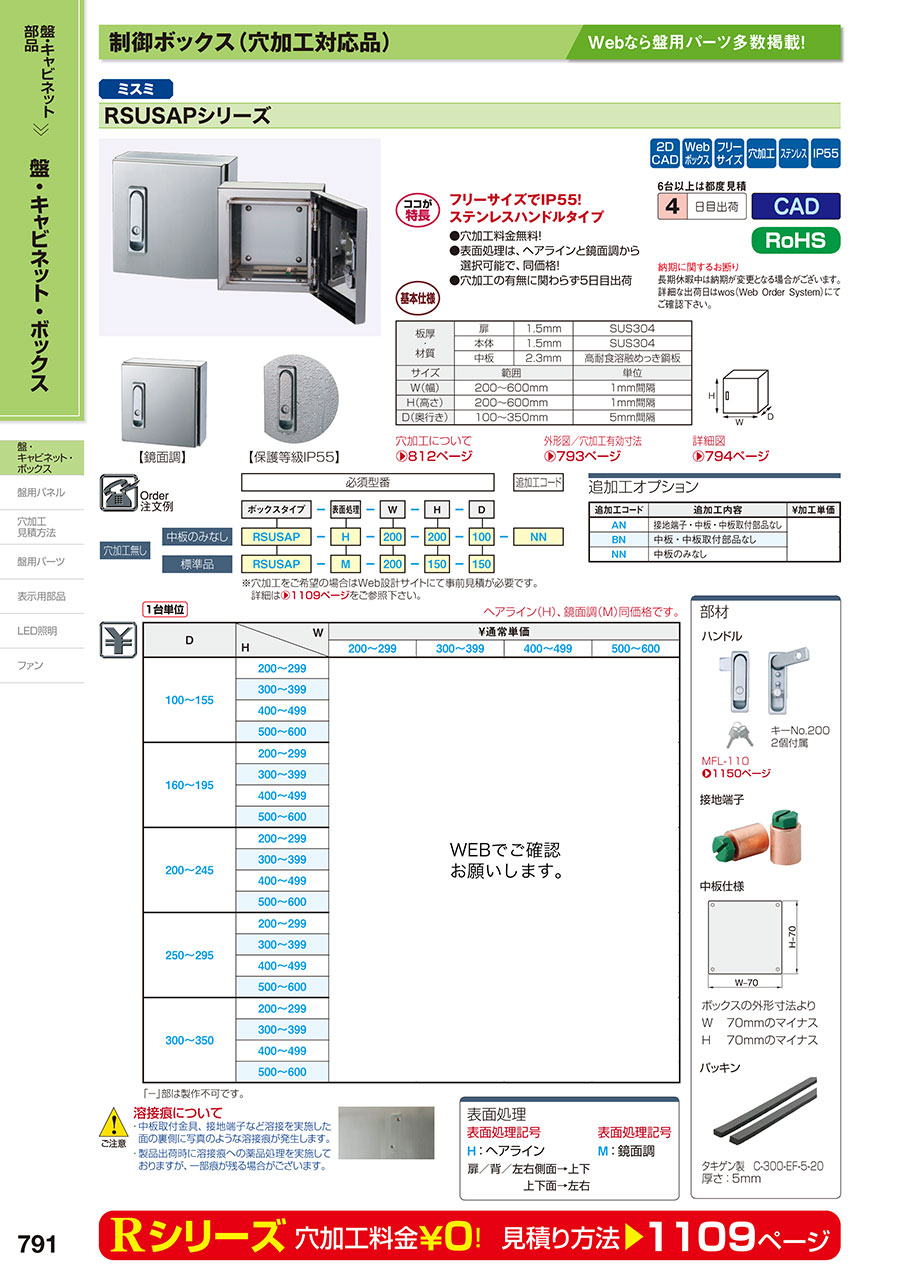

        EC-791

        商品担当おすすめ

        • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

        よくあるご質問（FAQ）

        Q穴加工の指定方法を教えて下さい。
        A
        下記URLををご参照ください。
        https://jp.misumi-ec.com/maker/misumi/el/service/box/
        QWeb設計ボックスサイトの使用方法を教えてください。
        A
        下記URLををご参照ください。
        https://jp.misumi-ec.com/maker/misumi/el/service/box/
        Q図面が手元にありますが、どこに送信すればよいですか？
        A
        申し訳ございません。Rシリーズの穴加工はメール、またはFAXでのお見積をお受けしておりません。Web設計ボックスサイトをご利用ください。
