【穴加工無料】鉄製 フリーサイズ 制御ボックス ハンドルネジ止め RSHシリーズ
![【穴加工無料】鉄製 フリーサイズ 制御ボックス ハンドルネジ止め RSHシリーズ RSH-[250-600/10]-[250-600/10]-[120-400/10]-[B,E,G,K,S,W]](https://content.misumi-ec.com/image/upload/t_product_main/t_misumi_wm/v1/p/jp/product/series/110400265620/110400265620_001.jpg)
規格・仕様：
- スチール
- フリーサイズ
- 粉体塗装
ご注意
- 外面の膜厚は25μm以上を確保しております。（※内面の膜厚は20μm以上としております。）
また、塗膜により穴寸法に影響が出る場合がございます。予めご了承ください。 - きょう雑物測定図表0.7mmを外観基準として採用しております。
- 塗装ムラや小さな傷に対し、タッチアップ処理を行う場合がございます。
- 中板に方眼シールはございません。
※本商品はご注文後の送り先変更、及び着日指示・便指定・着店止め・守衛所止めのご指定はいただけません。予めご了承ください。
RSH-[250-600/10]-[250-600/10]-[120-400/10]-[B,E,G,K,S,W]の仕様・寸法情報
用途
制御・中継
材質
鉄
外形寸法W 横(幅)(mm)
250 ～ 600
外形寸法H 縦(高さ)(mm)
250 ～ 600
外形寸法D 奥行(厚み)(mm)
120 ～ 400
穴加工対応
Web設計対応
開閉形状
ハンドル
基板・中板
鉄製
保護機能(耐環境性)
無
塗装色
クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1） / ブラック（N1） / ホワイト（N9.5）
板厚（本体）(mm)
1.6
板厚（扉・カバー）(mm)
1.6
板厚（中板）(mm)
1.6
表面処理
下地処理
代表規格
なし
開閉形状詳細
ハンドル＋2点ネジ
商品仕様
【基本仕様】
外形図は（>>こちら）、穴加工有効寸法は（>>こちら）をご確認ください。
|
|
【ボックス穴加工サービスのご案内】
|
|
| |||||
|
|
|
その他、加工に関するお問い合わせは以下リンクから
|
|
|
特注お見積もりとは・・・
・特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合
※扉のみご注文は、ご購入済みのボックスに限り「特注お見積り」にてお受けしております。
・特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合
※扉のみご注文は、ご購入済みのボックスに限り「特注お見積り」にてお受けしております。
規格表
詳細は(>>こちら)をご参照下さい。納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。
追加工
概要仕様
立体図、展開図
 立体図 |  展開図 | |
| 加工面はすべて外から見た図となります。 | 中板は扉側から見た図面となります |
塗装色
粉体塗装 | ||||
 |  |  |  |  |
| K：クリーム 近似マンセル値 2.5Y9/1 | G：グレイ 近似マンセル値 5Y7/1 | W：ホワイト 近似マンセル値 N9.5 | E 近似マンセル値 5Y8/1 | B：ブラック 近似マンセル値 N1 |
下地処理 |
 |
| S |
| 下地処理についての詳細は (>>こちら)になります。 |
◆タッチアップ処理について
タッチアップ処理を行った場合、以下のような塗装となります。
■部材
| ハンドル | 蝶番 | 中板 | 接地端子 | パッキン | ||||||||||
| キーNo：200（2個付属） キー型番：KEY200（>>こちら） ハンドル型番：MFL-110（>>こちら） | 内蝶番(スチール製) | ボックス外径寸法：W-60mm ボックス外径寸法：H-60mm ※中板浮き高さ10mmの上下2方向曲げ。 中板取付部品はM6スタッド溶接 ※スタッド位置変更等は特注お見積もりに ご相談ください。 | サイズ：M6-10Φ 10丸ボス+M6-10 3点セムスネジ(三価メッキ) 下面内側×2箇所、扉面内側×1箇所 | 材質：NR(天然ゴム)スポンジ (扉裏四辺 幅20×t6) ※単品販売しておりません。 類似品（>>こちら） | ||||||||||
  |  |  |  |  | ||||||||||
| ※1.方眼シール貼付 | ||||||||||||||
■加工穴の普通寸法許容差
JISB0408「金属プレス加工品の普通寸法公差」のB級を参考とする
※本基準は鋼材に対する寸法公差となります。塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。
[ ! ] 公差は、塗装塗膜の状況により若干異なります
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。
| 単位㎜ | ||||
| 加工穴寸法の区分 | 寸法許容差 | |||
| 6以下 | ±0.1 | |||
| 6を超え | 30以下 | ±0.2 | ||
| 30を超え | 120以下 | ±0.3 | ||
| 120を超え | 400以下 | ±0.5 | ||
| 400を超え | 1000以下 | ±0.8 | ||
| 1000を超え | 2000以下 | ±1.2 | ||
[ ! ] 公差は、塗装塗膜の状況により若干異なります
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。
詳細情報
基本情報

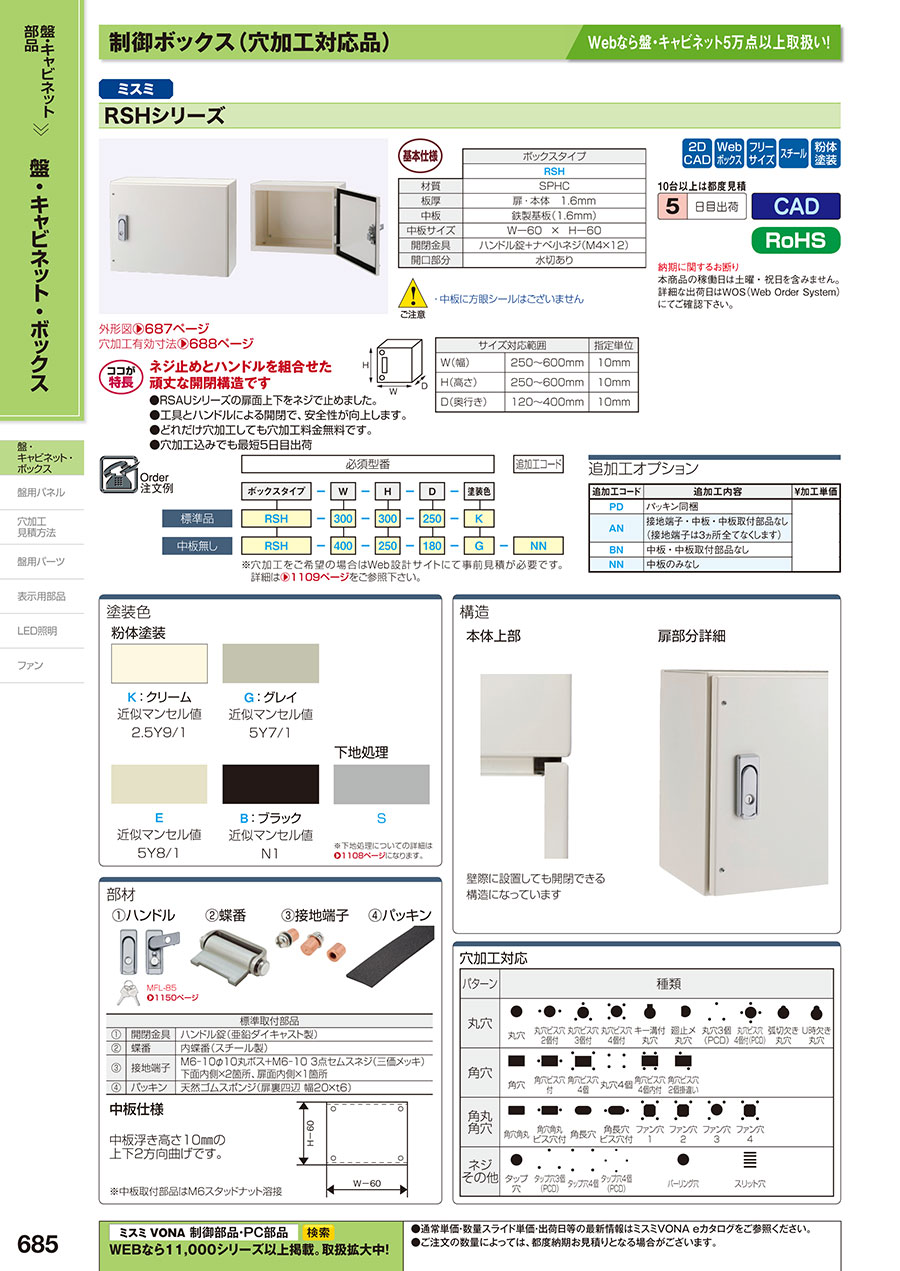

ネジ止めとハンドルを組合せ、頑丈な開閉構造のスチール製ボックス！
ご注意
- 外面の膜厚は25μm以上を確保しております。（※内面の膜厚は20μm以上としております。）
また、塗膜により穴寸法に影響が出る場合がございます。予めご了承ください。 - きょう雑物測定図表0.7mmを外観基準として採用しております。
- 塗装ムラや小さな傷に対し、タッチアップ処理を行う場合がございます。
- 中板に方眼シールはございません。
※本商品はご注文後の送り先変更、及び着日指示・便指定・着店止め・守衛所止めのご指定はいただけません。予めご了承ください。
大口注文もお任せください！
20個までの数量は、即見積・即注文可能！
20個までの数量は、即見積・即注文可能！
ネジ止めとハンドルを組合せた頑丈な開閉構造です
●RSAUシリーズの扉面上下をネジで止めました。
●工具とハンドルによる開閉で、安全性が向上します。
【お知らせ】
遂に塗装色ホワイトが登場！
（※近似マンセル値：N9.5、全ツヤとなります）
遂に塗装色ホワイトが登場！
（※近似マンセル値：N9.5、全ツヤとなります）
カタログ
商品担当おすすめ
【穴加工無料】鉄製 フリーサイズ 制御ボックス ハンドルネジ止め RSHシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q穴加工の指定方法を教えて下さい。
A
下記URLををご参照ください。
https://jp.misumi-ec.com/maker/misumi/el/service/box/
https://jp.misumi-ec.com/maker/misumi/el/service/box/
QWeb設計ボックスサイトの使用方法を教えてください。
A
下記URLををご参照ください。
https://jp.misumi-ec.com/maker/misumi/el/service/box/
https://jp.misumi-ec.com/maker/misumi/el/service/box/
Q図面が手元にありますが、どこに送信すればよいですか？
A
申し訳ございません。Rシリーズの穴加工はメール、またはFAXでのお見積をお受けしておりません。Web設計ボックスサイトをご利用ください。
