RSAS-[250-600/10]-[250-600/10]-[120-400/10]-[E,G,K]の仕様・寸法情報

規格表

追加工

概要仕様

基本情報

ご注意

カタログ

追加工・オプション

ご注意

RSAS-[250-600/10]-[250-600/10]-[120-400/10]-[E,G,K]の仕様・寸法情報

規格表

追加工

概要仕様

基本情報

ご注意

カタログ

穴加工サービス

外形寸法W 横(幅)(mm)

外形寸法H 縦(高さ)(mm)

外形寸法D 奥行(厚み)(mm)

塗装色

CAD

出荷日

追加工１

追加工２

穴加工サービス

エレクトロニクス部品技術窓口

外形寸法W 横(幅)(mm)
~mm
[250-600/10mm単位]
外形寸法H 縦(高さ)(mm)
~mm
[250-600/10mm単位]
外形寸法D 奥行(厚み)(mm)
~mm
[120-400/10mm単位]
塗装色
~mm
CAD
- 2D
- 3D
出荷日
- すべて
- 3日以内

追加工１
~mm
追加工２
~mm
- ND：中板サイズを変更する
- PD：扉裏パッキン貼らずに同梱

ミスミ

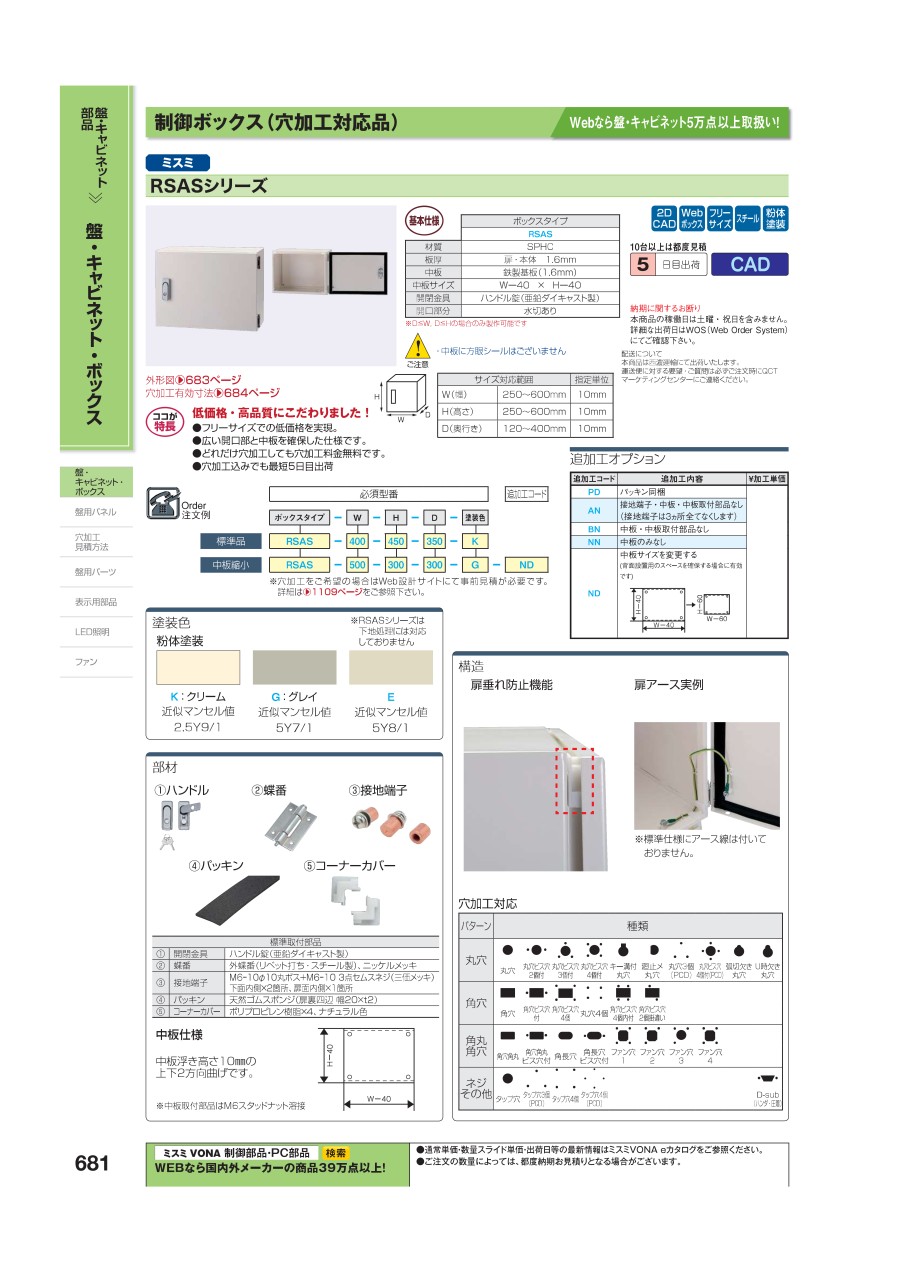

カタログ |P.EC-681

Web設計対応

4.8

平均満足度4.8

この商品のレビューをみる（9件）

この商品のFAQをみる（10件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【穴加工無料】鉄製フリーサイズ制御ボックスハンドル FSAシリーズ

4.8

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【穴加工無料】鉄製フリーサイズ防水防塵ハンドル SPAシリーズ

4.7

通常出荷日：3 日目

広い開口部と中板を確保した仕様で、低価格・高品質スチール製フリーサイズボックス...

詳細情報を確認する

規格・仕様：

スチール
フリーサイズ
粉体塗装

用途
制御・中継
材質
鉄
穴加工対応
Web設計対応
開閉形状
ハンドル
基板・中板
鉄製
保護機能(耐環境性)
無
板厚（本体） (mm)
1.6
板厚（扉・カバー） (mm)
1.6
板厚（中板） (mm)
1.6
代表規格
なし

2025年6月17日ご注文分より、タップ穴加工指示を頂いた場合、リピート注文を含め加工数が101個以上の場合は塗装前の
マスキングゴムを省略させていただきます。ねじ山に塗料が多少付着する可能性があることをあらかじめご了承ください。
製品の安定供給と短納期の維持のため、何卒ご理解とご協力を賜りますようお願い申し上げます。
例）タップ穴合計100個の場合、すべてマスキングを”実施”、タップ穴合計101個の場合、すべてマスキングを”省略”
2020年11月より接地端子の高さが15mmとなります。(扉面裏1個、下面2個）
中板に方眼シールはございません。2016年7月より蝶番を光沢タイプに変更いたしました。
追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）
ハンドルの安定供給を目的とし、2023年10月1日弊社出荷分よりハンドルの仕様を変更いたします。予めご了承ください。仕様変更の詳細については部材ハンドル詳細にてご確認願います。

選定サポート情報：ボックス

型番:

RSAS-[250-600/10]-[250-600/10]-[120-400/10]-[E,G,K]

解除

ボックス穴加工サービスはこちらの型番ではご利用いただけません。

用途

制御・中継

材質

鉄

外形寸法W 横(幅)(mm)

250 ～ 600

外形寸法H 縦(高さ)(mm)

250 ～ 600

外形寸法D 奥行(厚み)(mm)

120 ～ 400

穴加工対応

Web設計対応

開閉形状

ハンドル

基板・中板

鉄製

保護機能(耐環境性)

無

塗装色

クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1）

板厚（本体）(mm)

1.6

板厚（扉・カバー）(mm)

1.6

板厚（中板）(mm)

1.6

代表規格

なし

RoHS?

商品仕様
型番リスト
詳細情報
カタログ

【基本仕様】

	板厚	材質
扉	t1.6	SPHC
本体	t1.6	SPHC
中板	t1.6	SPHC

サイズ	範囲	単位
W（幅）	250～600mm	10mm
H（高さ）	250～600mm	10mm
D（奥行）	120～400mm	10mm

備考	D≦W、D≦Hの場合のみ製作可能
	防水仕様ではありません (IP規格非対応)※

※ IP保護機能(耐環境性)をご希望の場合は、(>>こちら)よりご選定ください。

[ ! ]外形図・詳細図は（>>こちら）、穴加工有効寸法は（>>こちら）をご確認ください。

【ボックス穴加工サービスのご案内】

穴加工サービス
使い方ガイド

設計データ
確認・編集ガイド

DXFデータ
ダウンロード_※1

スチール・ステンレスボックス
穴加工対応一覧

アルミ・樹脂製ボックス
穴加工対応一覧

汎用パネル・部品板
穴加工対応一覧

日東工業製ボックス
穴加工対応一覧

※1 DXFダウンロードはWOSログインが必要となります。

その他、加工に関するお問い合わせは以下リンクから

Q&A

ボックス商品の仕様に関する
問い合わせ窓口

[ NG ]本商品は特注に対応しておりません。穴加工をご希望の際は、穴加工サービスにて指定ができる範囲でご指定ください。
穴加工サービスの操作方法は (>>こちら)、類似製品は (>>こちら)よりご確認ください。

型番

‐

穴加工

‐

塗装色

‐

追加工コード

‐

穴加工コード

RSAS

‐

400

‐

450

‐

350

‐

(追加工なし・穴加工なし)

RSAS

‐

400

‐

450

‐

350

‐

(追加工あり・穴加工なし)

RSAS

‐

400

‐

450

‐

350

‐

WB□□□□□□□□□

(追加工なし・穴加工あり)

[ ! ] 穴加工有りの場合、設計完了後、PS、WB□□・・記号が自動付与されます。
[ ! ] 過去ご注文頂きました型番を、見積・注文画面の型番へ直接ご入力頂きますとご注文可能です。
[ ! ] ボックスサイズ、塗装色、追加工コードを指定後に穴加工サービスをご利用ください。穴加工サービス設計後の変更はできませんのでご注意ください。

納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。

配送について
本商品は西濃運輸にて出荷いたします。
運送便に対する要望・ご質問は必ずご注文時にQCTマーケティングセンターにご連絡ください。

お値引き
10～29台	30～49台	50台～
1%	3%	5%

穴加工ありも同割引率です。

規格一覧

「×」のサイズは製作できません。

Ｄ	Ｈ	W
Ｄ	Ｈ	250～300	310～400	410～500	510～600
120～160	250～300	○	○	○	○
	310～400	○	○	○	○
	410～500	○	○	○	○
	510～600	○	○	○	○
170～200	250～300	○	○	○	○
	310～400	○	○	○	○
	410～500	○	○	○	○
	510～600	○	○	○	○
210～250	250～300	○	○	○	○
	310～400	○	○	○	○
	410～500	○	○	○	○
	510～600	○	○	○	○
260～300	250～300	○	○	○	○
	310～400	○	○	○	○
	410～500	○	○	○	○
	510～600	○	○	○	○
310～400	250～300	×	×	○	○
	310～400	×	○	○	○
	410～500	×	○	○	○
	510～600	×	○	○	○

[ ! ] D≦W、D≦Hの場合のみ製作可能
[ ! ] D、H、W寸法の公差は全て±1mmです。
[ ! ] 有効深さはD-15mmです。

追加工コード	追加工内容	￥加工単価
PD	パッキン同梱	0
AN	接地端子・中板・中板取付部品なし (接地端子は3ｶ所全てなくします)	0
BN	中板・中板取付部品なし	0
NN	中板のみなし	0
ND	中板サイズを変更する (背面設置用のスペースを確保する場合に有効です)	0
ND		0

[ ! ]追加工コード「ND」で中板寸法をW-40ｍｍからW-60mmに変更が可能です。その他のサイズには対応しておりません。

■パッキン扉貼付、同梱条件

絞込み条件		パッキン
表面処理	追加工2	扉貼付	同梱
なし	ー	〇	×
なし	[PD] 扉裏パッキン貼らずに同梱	×	〇

[ ! ]追加工「PD」を指定の場合、パッキンは貼りつけずに同梱します。そのため、お客様にて貼り付けていただく必要がございます。
追加工「PD」を指定しない場合、貼り付けた状態で出荷します。

塗装色
粉体塗装

K：クリーム	G：グレイ	E
近似マンセル値 2.5Y9/1	近似マンセル値 5Y7/1	近似マンセル値 5Y8/1

[ ! ] 上記以外の塗装色は対応しておりません。
[ ! ] RSASシリーズは下地処理には対応しておりません。
[ ! ] 塗料の補修が必要な場合、補修ペンをご購入ください。例）2.5Y9/1の場合、型番：REP-K

扉垂れ防止機能	扉アース実例

[ ! ] 標準仕様にアース線はついておりません。
[ ! ] ボックスの扉は、取り外し可能です。E形止め輪を外し、蝶番のピンを抜くと扉は外れます。
E形止め輪を変形させてしまうと再利用ができないためご注意ください。
交換用のE型止め輪は「呼び：4」のものが使用可能です。例）参考型番：NETWS4

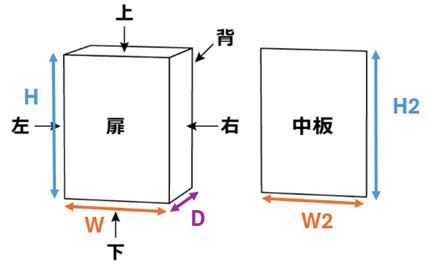

立体図、展開図

立体図	展開図(一例)
※1　黒矢印は面の矢視方向を示しています ※2　色矢印は外形寸法を示しています ※3　中板は扉を開け内側から見た矢視方向です
加工面はすべて外から見た図となります。	中板は扉を開けて正面側から見た図面となります。グレーの範囲は加工指定ができません。 ※図はあくまで一例です。外寸により加工不可領域は異なります。 [ ! ] 下面に開いている穴は水抜き穴です。

パターン	種類
丸穴
丸穴	丸穴	丸穴ビス穴 2個付	丸穴ビス穴 3個付	丸穴ビス穴 4個付	キー溝付丸穴	廻止メ丸穴	丸穴3個（PCD）	丸穴ビス穴 4個付（PCD）	弧切欠き丸穴	U時欠き丸穴
角穴
角穴	角穴	角穴ビス穴付	角穴ビス穴 4個	丸穴4個	角穴ビス穴 4個内付	角穴ビス穴 2個掛違い
角丸角穴
角丸角穴	角穴角丸	角穴角丸ビス穴付	角長穴	角長穴ビス穴付	ファン穴 1	ファン穴 2	ファン穴 3	ファン穴 4
ネジその他
ネジその他	タップ穴	タップ穴3個（PCD）	タップ穴4個	タップ穴4個（PCD）	ボス加工	スリット穴 1	スリット穴 2	D-sub （ハンダ・圧着）

[ ! ] 穴加工後に塗装します。
[ ! ] ビス穴は、キリ穴となります。
[ ! ] タップ穴はM3とM4からお選びいただけます。（バーリング加工はしておりません）
[ ! ] ファン穴2、ファン穴3は取付穴が3つとなります。ファン形状に合わせた穴数となっております。
[ ! ] 上記穴加工パターン以外のご指定はできかねます。
[ ! ] 穴種類、穴位置は穴加工サービス上で編集が可能です。
一方、BOXの外寸、色、追加工の変更はできません。型番選定画面に戻り再設計が必要です。

■穴加工サービスボスサイズ
ボス溶接は貫通ではありません。穴加工サービスのボス溶接方向は、ボックス体の内側(標準中板の表面)となます。
M4：Φ8、L12、ネジ深さ7.5mm
M5：Φ10、L12、ネジ深さ6.8mm
M6：Φ10、L15、ネジ深さ9.0mm （一部溶接できない面があります）

加工穴標準公差

■丸穴加工公差

丸穴サイズ	サイズ指定単位	公差
（mm）	（mm）	（mm）
2～31.9	0.1	±0.2
32～60	1.0	+0.4
32～60	1.0	-0.2
61～120	1.0	+0.8
61～120	1.0	-0.2
121～	1.0	+0.8
121～	1.0	-0.2

■角穴加工公差

角穴サイズ（mm）	公差（mm）
5.0~30.0	±0.2
30.1~60.0	+0.3 -0.2
60.1~130.9	+0.3 -0.2
131～	+0.3 -0.2

[ ! ] 公差は、塗装塗膜の状況により若干異なります
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。

■部材

開閉金具(ハンドル錠)	外蝶番(リベット打ち)	接地端子（M6）	パッキン(扉裏四辺)	コーナーカバー(4個付属)	中板
材質：亜鉛合金(ZDC) 表面処理：クロムメッキキーNo. N200(2個付属) ※仕様変更あり。詳細は(>>こちら)	材質：スチール表面処理：ニッケルメッキ	φ10丸ボス+M6-10 3点セムスネジ（三価メッキ）下面内側×2箇所扉面内側×1箇所	材質：天然ゴムスポンジ幅：20mm 厚さ：2mm	材質：ポリプロピレン樹脂	材質：SPHC ボックス外形寸法：W-40mm ボックス外形寸法：H-40mm 中板浮き高さ10mm上下2方向曲げ取付部品はM6スタッドナット溶接

		※扉裏と本体についています。また、ボスは溶接されています。詳細は(>>こちら) ※アース線は付属しません。			※中板は背面に取りつけて納品します。 ※方眼シールは付属しておりません。

[ ! ] 各部材、単品販売はしておりません。
[ ! ] ハンドルの種類は指定ができません。
[ ! ] 追加工コード「ND」で中板寸法をW-40ｍｍからW-60mmに変更が可能です。その他のサイズには対応しておりません。

表示件数

型番

RSAS-[250-600/10]-[250-600/10]-[120-400/10]-[E,G,K]

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

塗装色

RoHS?

最小発注数量

250 ～ 600

120 ～ 400

クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1）

1個

通常単価(税別) (税込単価)	通常出荷日

( - )

3日目

基本情報

広い開口部と中板を確保した仕様で、低価格・高品質スチール製フリーサイズボックス。

2025年6月17日ご注文分より、タップ穴加工指示を頂いた場合、リピート注文を含め加工数が101個以上の場合は塗装前の
マスキングゴムを省略させていただきます。ねじ山に塗料が多少付着する可能性があることをあらかじめご了承ください。
製品の安定供給と短納期の維持のため、何卒ご理解とご協力を賜りますようお願い申し上げます。
例）タップ穴合計100個の場合、すべてマスキングを”実施”、タップ穴合計101個の場合、すべてマスキングを”省略”
2020年11月より接地端子の高さが15mmとなります。(扉面裏1個、下面2個）
中板に方眼シールはございません。2016年7月より蝶番を光沢タイプに変更いたしました。
追加工コードはボックス穴加工サービスへ進む前にご選定ください
（※一部追加工コードは穴加工サービスをご利用いただけません）
ハンドルの安定供給を目的とし、2023年10月1日弊社出荷分よりハンドルの仕様を変更いたします。予めご了承ください。仕様変更の詳細については部材ハンドル詳細にてご確認願います。

大口注文もお任せください！
20個までの数量は、即見積・即注文可能！

【ココが特長】
低価格・高品質にこだわりました！
●フリーサイズでの低価格を実現。
●広い開口部と中板を確保した仕様です。
●穴加工込みでも最短5日目出荷

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

ミスミ
【穴加工無料】鉄製フリーサイズ制御ボックスハンドル FSAシリーズ
WEBで設計、穴加工無料のフリーサイズボックス<br>スタンダードタイプ
ミスミ
【穴加工無料】鉄製フリーサイズ防水防塵ハンドル SPAシリーズ
WEBで設計、穴加工無料のフリーサイズボックス<br>IPを取得
ミスミ
【穴加工無料】鉄製フリーサイズ制御ボックスハンドル FTAシリーズ
WEBで設計、穴加工無料のフリーサイズボックス<br>板厚2.3mm、スタンダードタイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【穴加工無料】鉄製フリーサイズ制御ボックスハンドル RSASシリーズのレビュー

4.8平均満足度：4.89件のレビュー

星5
89%
星4
11%
星3
0%
星2
0%
星1
0%

小型装置の制御盤

満足度：4.02017/08/31

この製品は良く使っていますが、他社に引けを取りません。安くて、納期が早いのも良いです。

2人が参考にしています。

制御盤

満足度：5.02019/03/22

価格も手ごろだし種類も豊富で、穴加工もやってもらえるので大変重宝しています

1人が参考にしています。

制御盤

満足度：5.02018/08/21

安価なのに、穴加工もしていただけるので、とても助かっています。

1人が参考にしています。

自動機の制御盤

満足度：5.02018/06/01

他メーカーには無いサイズで収納部にピッタリ収まりました。今後も同様な理由で使用するつもりです。

1人が参考にしています。

画像検査装置の制御盤

満足度：5.02018/01/24

設計キャビネットで自在に穴加工(無料)の設計が出来る上に短納期で安い。仕上がり品質も全てにおいて大変良いです。

1人が参考にしています。

9件全て見る

Q穴加工の指定方法を教えて下さい。

下記URLをご参照ください。
https://jp.misumi-ec.com/maker/misumi/el/service/box/

QWeb設計ボックスサイトの使用方法を教えてください。

下記URLをご参照ください。
https://jp.misumi-ec.com/maker/misumi/el/service/box/

Q図面が手元にありますが、どこに送信すればよいですか？

申し訳ございません。Rシリーズの穴加工はメール、またはFAXでのお見積をお受けしておりません。Web設計ボックスサイトをご利用ください。

その他のよくあるご質問（7件）を見る

	今見ている商品【穴加工無料】鉄製フリーサイズ制御ボックスハンドル RSASシリーズ	【穴加工無料】鉄製フリーサイズ制御ボックスハンドル PFSAシリーズ	【穴加工無料】鉄製フリーサイズ制御ボックスハンドル RSAUシリーズ	【穴加工無料】鉄製フリーサイズ制御ボックスハンドル FSAシリーズ	【穴加工無料】鉄製フリーサイズ制御ボックスハンドル PFTAシリーズ	【穴加工無料】鉄製フリーサイズ制御ボックスハンドル FTAシリーズ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	3日目	3日目	3日目	3日目	3日目
用途	制御・中継	制御・中継	制御・中継	制御・中継	制御・中継	制御・中継
材質	鉄	鉄	鉄	鉄	鉄	鉄
穴加工対応	Web設計対応	Web設計対応	Web設計対応	Web設計対応	Web設計対応	Web設計対応
開閉形状	ハンドル	ハンドル	ハンドル	ハンドル	ハンドル	ハンドル
基板・中板	鉄製	鉄製	鉄製	鉄製	鉄製	鉄製

通常価格、通常出荷日が表示と異なる場合がございます

エレクトロニクス部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

ハンドル取り外し方法

（1）ハンドル上部のネジをゆるめます。

（2）ハンドル下部のネジをゆるめます。

（3）ハンドル下部の樹脂製ストッパーを
押しながら、ボックスの内側から
外側へ押し出します。

（4）ハンドル下部が外れた後に、
上部を抜き出します。

※ネジが外れると部品も取れる
構造なので外れないようにご
注意ください

※ネジが外れると部品も取れる
構造なので外れないようにご
注意ください
