【穴加工無料】鉄製 フリーサイズ 制御ボックス ハンドル RSAUシリーズ
![【穴加工無料】鉄製 フリーサイズ 制御ボックス ハンドル RSAUシリーズ RSAU-[250-600/10]-[250-600/10]-[120-400/10]-[B,E,G,K,S,W]](https://content.misumi-ec.com/image/upload/t_product_main/t_misumi_wm/v1/p/jp/product/series/110400265440/110400265440_001.jpg)
規格・仕様：
- スチール
- フリーサイズ
- 粉体塗装
ご注意
- 外面の膜厚は25μm以上を確保しております。（※内面の膜厚は20μm以上としております。）
また、塗膜により穴寸法に影響が出る場合がございます。予めご了承ください。 - きょう雑物測定図表0.7mmを外観基準として採用しております。
- 本商品の材質はSPHCではなく正しくはSPCCとなりますのでご注意ください。
- 中板に方眼シールはございません。
※本商品はご注文後の送り先変更、及び着日指示・便指定・着店止め・守衛所止めのご指定はいただけません。予めご了承ください。
塗装ムラや小さな傷に対し、タッチアップ処理を行う場合がございます。
RSAU-[250-600/10]-[250-600/10]-[120-400/10]-[B,E,G,K,S,W]の仕様・寸法情報
用途
制御・中継
材質
鉄
外形寸法W 横(幅)(mm)
250 ～ 600
外形寸法H 縦(高さ)(mm)
250 ～ 600
外形寸法D 奥行(厚み)(mm)
120 ～ 400
穴加工対応
Web設計対応
開閉形状
ハンドル
基板・中板
鉄製
保護機能(耐環境性)
無
塗装色
クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1） / ブラック（N1） / ホワイト（N9.5）
板厚（本体）(mm)
1.6
板厚（扉・カバー）(mm)
1.6
板厚（中板）(mm)
1.6
表面処理
下地処理
商品仕様
【基本仕様】
|
|
外形寸法公差：JIS公差C（粗級）適用（単位ｍｍ）
JIS規格番号：JIS B 0405
JIS規格番号：JIS B 0405
[ ! ] 本シリーズの2D CADデータは商品特徴を表しております。全ての寸法の2D CADデータはご準備しておりません（あくまで参考図面となります。）
[ ! ] 3DCADデータのご用意はございません。
【ボックス穴加工サービスのご案内】
|
|
| |||||
|
|
|
その他、加工に関するお問い合わせは以下リンクから
|
|
|
特注お見積もりとは・・・
・特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合
・ボス加工の追加や扉の開閉方向変更、取っ手位置変更など
規格表
| 必須型番 | 追加工型番 | ||||||||||||||||
| ボックスタイプ | − | 穴加工 | − | W | − | H | − | D | − | 塗装色 | − | 追加工コード | − | 穴加工コード | |||
| 穴加工無し | 標準品 | RSAU | − | 300 | − | 400 | − | 250 | − | K | |||||||
| パッキン同梱 | RSAU | − | 450 | − | 250 | − | 200 | − | G | − | PD | ||||||
| 穴加工有り | RSAU | − | PS | − | 400 | − | 300 | − | 200 | − | E | − | BN | − | WB********** | ||
納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。
| お値引き | ||
| 10～29台 | 30～49台 | 50台～ |
| 5% | 10% | 15% |
追加工
| 追加工コード | 追加工内容 |
| PD | パッキン同梱※ |
| AN | 接地端子・中板・中板取付部品なし （接地端子は3ヵ所全てなくします） |
| BN | 中板・中板取付部品なし |
| NN | 中板のみなし |
[ ! ] ※下地処理はパッキンが同梱のみでの出荷です。（PD追加工コード指定不要です）
塗装色指定の場合は通常パッキン貼付での出荷ですが、外した状態での同梱をご希望の場合は「PD」を指定してください。
例）-（塗装色）-PD-NN
概要仕様
■塗装色
粉体塗装 | 下地処理 | |||||
 |  |  |  |  |  | |
| K：クリーム 近似マンセル値 2.5Y9/1 | G：グレイ 近似マンセル値 5Y7/1 | W：ホワイト 近似マンセル値 N9.5 | E 近似マンセル値 5Y8/1 | B：ブラック 近似マンセル値 N1 | S | |
| [ ! ] 上記以外の表面処理は標準対応しておりません。※特注対応も不可となります。 塗装処理のみは承っておりません。 [ ! ] 塗料補修が必要な場合、補修ペンをご購入ください。例）5Y7/1の場合、型番：REP-G （>>こちら） | [ ! ] 下地処理についての詳細は>>こちら | |||||
◆タッチアップ処理について
タッチアップ処理を行った場合、以下のような塗装となります。
ハンドル取り外し方法 | ||||||
 |  |  | |  | |  |
| （1）ハンドル上部のネジをゆるめます。 | （2）ハンドル下部のネジをゆるめます。 | （3）ハンドル下部の樹脂製ストッパーを 押しながら、ボックスの内側から 外側へ押し出します。 | （4）ハンドル下部が外れた後に、 上部を抜き出します。 | |||
| ※ネジが外れると部品も取れる 構造なので外れないようにご 注意ください | ※ネジが外れると部品も取れる 構造なので外れないようにご 注意ください | |||||
■中板仕様 |  |
中板浮き高さ10mmの上下2方向曲げです。 [ ! ]中板取付部品はM6スタッドナットが溶接されております。（お客様にて溶接は不要です。） スタッドナットは、接地端子として機能します。不要の場合は「特注お見積り」よりご依頼ください。 |
■構造 | |
| 本体上部 | 背面加工範囲 |
 |  |
| 壁際に設置しても開閉できる 構造になっています | 構造を見直し、W-24×H-24の 加工範囲を実現しました |
■扉開閉角度
[ ! ] 最大120度近辺で、扉が開くよう調整して製作しております。
（あくまでも参考であり、保証値ではございません）
内蝶番のため、平面壁に密着させても90度まで開閉可能です。
[ ! ] 最大120度近辺で、扉が開くよう調整して製作しております。
（あくまでも参考であり、保証値ではございません）
内蝶番のため、平面壁に密着させても90度まで開閉可能です。
穴加工サービス
■穴加工対応
| パターン | 種類 | |||||||||
| 丸穴 |  |  |  |  |  |  |  |  |  |  |
| 丸穴 | 丸穴ビス穴 2個付 | 丸穴ビス穴 3個付 | 丸穴ビス穴 4個付 | キー溝付 丸穴 | 廻止メ 丸穴 | 丸穴3個 （PCD） | 丸穴ビス穴 4個付（PCD） | 弧切欠き 丸穴 | U時欠き 丸穴 | |
| 角穴 |  |  |  |  |  |  | ||||
| 角穴 | 角穴ビス穴 付 | 角穴ビス穴 4個 | 丸穴4個 | 角穴ビス穴 4個内付 | 角穴ビス穴 2個掛違い | |||||
| 角丸 角穴 |  |  |  |  |  |  |  |  | ||
| 角穴角丸 | 角穴角丸 ビス穴付 | 角長穴 | 角長穴 ビス穴付 | ファン穴 1 | ファン穴 2 | ファン穴 3 | ファン穴 4 | |||
| ネジ その他 |  |  |  |  |  |  | ||||
| タップ穴 | タップ穴3個 （PCD） | タップ穴4個 | タップ穴4個 （PCD） | バーリング穴 | スリット穴 | |||||
タップ穴サイズ：M3（3mm）、M4（4mm）、M5（5mm）、M6（6mm）
立体図、展開図
※図は一例となります（外寸により加工不可領域は変わります）
[ NG ] グレーの範囲は加工指定ができません
※図は一例となります（外寸により加工不可領域は変わります）
※図は一例となります（外寸により加工不可領域は変わります）
[ NG ] グレーの範囲は加工指定ができません
※図は一例となります（外寸により加工不可領域は変わります）
| 立体図 ※1 黒矢印は面の矢視方向を示しています ※2 色矢印は外形寸法を示しています ※3 中板は扉を開け内側から見た矢視方向です  | 展開図 | |
| [ ! ]加工面はすべて外から見た図となります。 | [ ! ]中板は扉を開けて正面側から見た図面となります。 [ NG ]グレーの範囲は加工指定ができません ※図は一例となります（外寸により加工不可領域は変わります） |
■加工穴の普通寸法許容差
JISB0408「金属プレス加工品の普通寸法公差」のB級を参考とする
※本基準は鋼材に対する寸法公差となります。塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。
[ ! ] 公差は、塗装塗膜の状況により若干異なります
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。
| 単位㎜ | ||||
| 加工穴寸法の区分 | 寸法許容差 | |||
| 6以下 | ±0.1 | |||
| 6を超え | 30以下 | ±0.2 | ||
| 30を超え | 120以下 | ±0.3 | ||
| 120を超え | 400以下 | ±0.5 | ||
| 400を超え | 1000以下 | ±0.8 | ||
| 1000を超え | 2000以下 | ±1.2 | ||
[ ! ] 公差は、塗装塗膜の状況により若干異なります
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。
詳細情報
基本情報
3辺10mmから指定可能なフリーサイズ!内蝶番タイプのスチール製ボックス！
ご注意
- 外面の膜厚は25μm以上を確保しております。（※内面の膜厚は20μm以上としております。）
また、塗膜により穴寸法に影響が出る場合がございます。予めご了承ください。 - きょう雑物測定図表0.7mmを外観基準として採用しております。
- 本商品の材質はSPHCではなく正しくはSPCCとなりますのでご注意ください。
- 中板に方眼シールはございません。
※本商品はご注文後の送り先変更、及び着日指示・便指定・着店止め・守衛所止めのご指定はいただけません。予めご了承ください。
塗装ムラや小さな傷に対し、タッチアップ処理を行う場合がございます。
大口注文もお任せください！
20個までの数量は、即見積・即注文可能！
20個までの数量は、即見積・即注文可能！
【ココが特長】
待望のハンドル内蝶番タイプ
●壁際設置でも開閉可能な構造です！
待望のハンドル内蝶番タイプ
●壁際設置でも開閉可能な構造です！
【お知らせ】
遂に塗装色ホワイトが登場！
（※近似マンセル値：N9.5、全ツヤとなります）
遂に塗装色ホワイトが登場！
（※近似マンセル値：N9.5、全ツヤとなります）

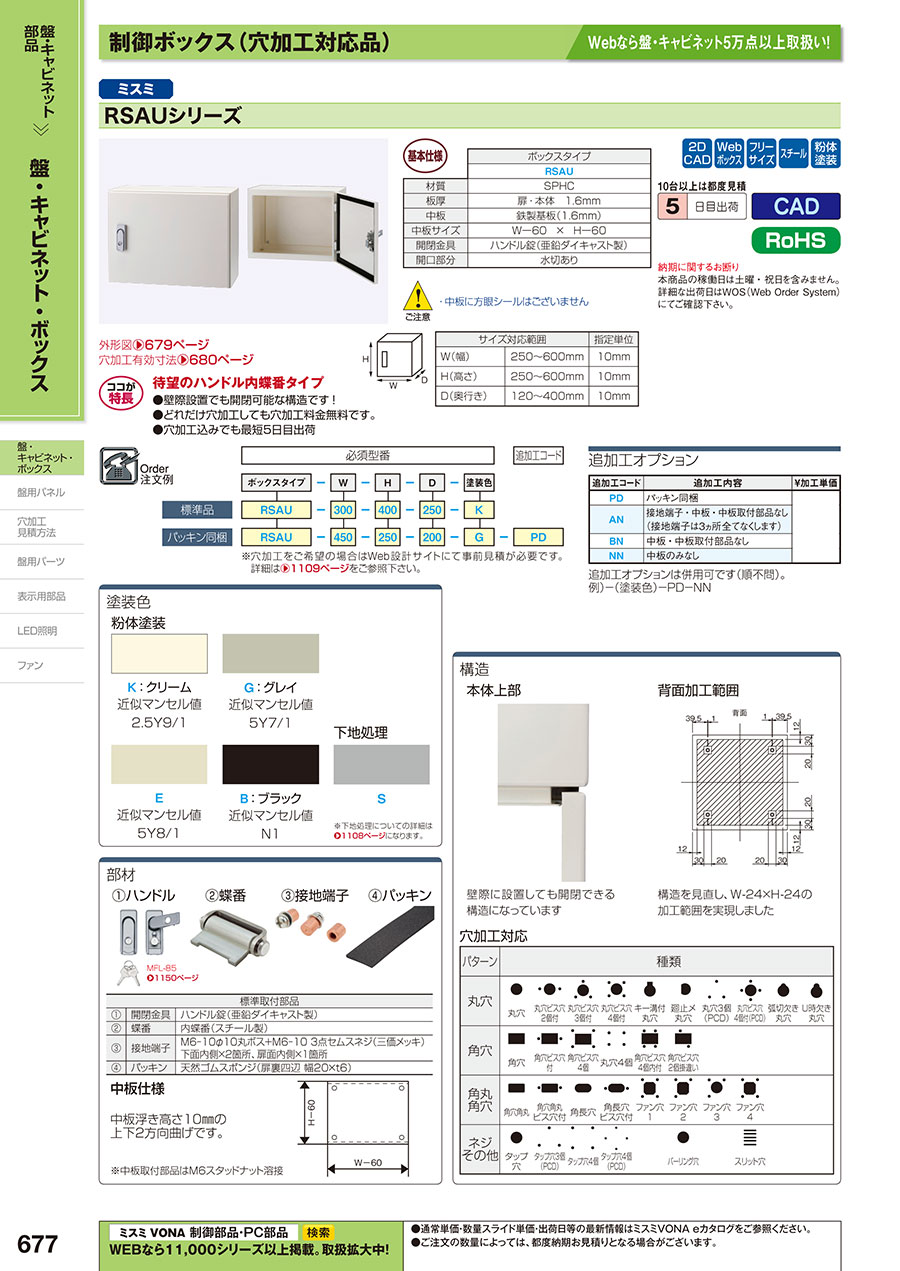

カタログ
商品担当おすすめ
【穴加工無料】鉄製 フリーサイズ 制御ボックス ハンドル RSAUシリーズのレビュー
電気ボックス
5
5.02021/08/19
穴加工無料で短納期、最高に気に入ってます。
今後も購入したいと思います。
0人が参考にしています。
制御盤用
4
4.02019/04/23
本体と扉側にアース線接続端子が予め溶接されているので便利です。蝶番が外形に出ない形状ですので見た目がいいです。
0人が参考にしています。
制御盤
5
5.02018/08/21
穴加工をしていただけるので、こちらの手間が省けるので、とても助かっています。
0人が参考にしています。
よくあるご質問（FAQ）
Q穴加工の指定方法を教えて下さい。
A
下記URLををご参照ください。
https://jp.misumi-ec.com/maker/misumi/el/service/box/
https://jp.misumi-ec.com/maker/misumi/el/service/box/
QWeb設計ボックスサイトの使用方法を教えてください。
A
下記URLををご参照ください。
https://jp.misumi-ec.com/maker/misumi/el/service/box/
https://jp.misumi-ec.com/maker/misumi/el/service/box/
Q図面が手元にありますが、どこに送信すればよいですか？
A
申し訳ございません。Rシリーズの穴加工はメール、またはFAXでのお見積をお受けしておりません。Web設計ボックスサイトをご利用ください。
