ケーブルグランド（シールド）
- 通常単価(税別)
- 1,354円～13,341円特別価格
- 税込単価
- 1,489円～14,675円特別価格
通常出荷日：在庫品1日目当日出荷可能
シールド対応の金属製ケーブルグランドです。金属製なので耐腐食性、耐摩耗性に優れています。
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 | − | No. |
| CRMPE | − | M32-180250 |
| 型式 | No. | 適合電線径 (mm) | 取付ネジ | 取付穴径 (mm) | SW | A | B | C | D | 重量 (g) | 適合板厚 (mm) |
| CRMPE | M12-3053 | Ф3～5.3 | M12(P=1.5) | 12.0～12.3 | 17 | 19 | 8 | 15 | 4 | 28 | 3mm以下 |
| M12-4578 | Ф4.5～7.8 | 4 | 27 | ||||||||
| M16-60100 | Ф6～10 | M16(P=1.5) | 16.0～16.3 | 22 | 24 | 9 | 17 | 4.5 | 50 | ||
| M20-70120 | Ф7～12 | M20(P=1.5) | 20.0～20.3 | 24 | 26.5 | 9.5 | 18.5 | 59 | 3.5mm以下 | ||
| M20-90140 | Ф9～14 | 26 | 28.5 | 19 | 69 | ||||||
| M25-140180 | Ф14～18 | M25(P=1.5) | 25.0～25.4 | 32 | 35 | 12 | 20 | 103 | 6mm以下 | ||
| M32-180250 | Ф18～25 | M32(P=1.5) | 32.0～32.4 | 41 | 44 | 12.5 | 23 | 174 | |||
| M40-240300 | Ф24～30 | M40(P=1.5) | 40.0～40.4 | 50 | 54 | 15 | 26 | 5 | 270 | 8.5mm以下 |
概要仕様
分解写真 |
 |
外形図 | （単位：mm） |
 | |
シールド処理 | |
 | |
| 電線の被服を剥いてシールドリングと接触させます。 |
仕様
| 材質 | 真鍮(ニッケルメッキ)(本体、ロックナット、シールドリング、シールナット) |
| EPDM(ワッシャー、シール) 66ナイロン(ツメ) | |
| 保護構造 | IP68 |
| 使用温度範囲 | −40～105℃ |
| 色 | シルバー |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,354円1,218円 ( 1,340円 ) | 在庫品1日目当日出荷可能 |
1,354円 ( 1,489円 ) | 在庫品1日目当日出荷可能 |
2,113円1,267円 ( 1,394円 ) | 在庫品1日目当日出荷可能 |
2,780円 ( 3,058円 ) | 在庫品1日目当日出荷可能 |
3,051円 ( 3,356円 ) | 在庫品1日目当日出荷可能 |
3,567円1,961円 ( 2,157円 ) | 在庫品1日目当日出荷可能 |
6,556円 ( 7,212円 ) | 在庫品1日目当日出荷可能 |
13,341円 ( 14,675円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
シールド対応の金属製ケーブルグランドです。
金属製なので耐腐食性、耐摩耗性に優れています。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【ココが特長】
●ケーブルのシールドを盤に落とせるケーブルグランドです。
●ケーブルのシールド線取り出してアース処理する工数を削減できます。
●金属製で耐腐食性、耐摩耗性に優れています。
●IP68保護構造対応です。
●ケーブルのシールドを盤に落とせるケーブルグランドです。
●ケーブルのシールド線取り出してアース処理する工数を削減できます。
●金属製で耐腐食性、耐摩耗性に優れています。
●IP68保護構造対応です。

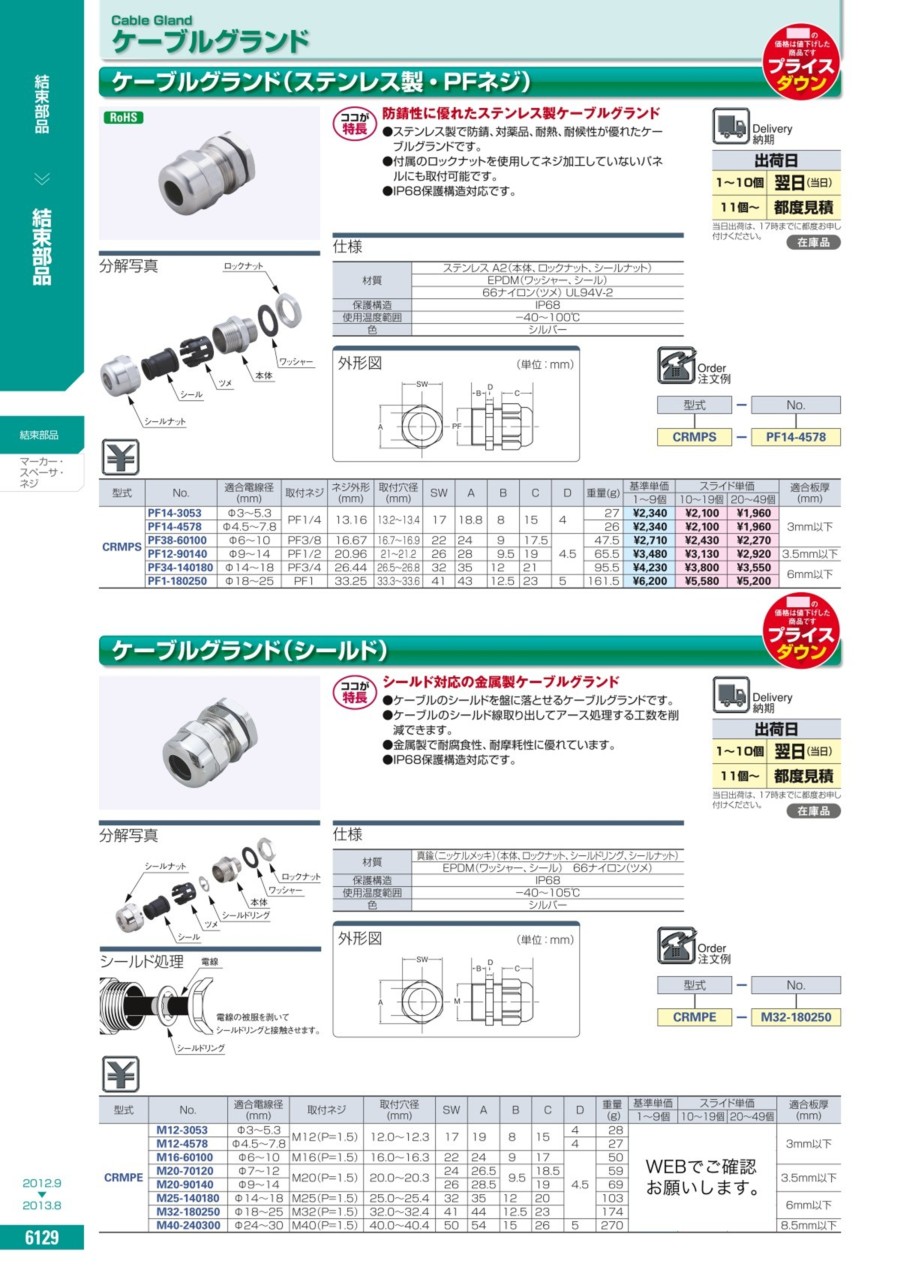

カタログ
商品担当おすすめ
ケーブルグランド（シールド）のレビュー
ケーブル配線
3
3.02016/10/15
CADデータがないのが非常に残念
データがあれば安心して選べると思います。
4人が参考にしています。
