ケーブルグランド（スリット入りシール）
- 通常単価(税別)
- 705円～1,001円特別価格
- 税込単価
- 776円～1,101円特別価格
通常出荷日：在庫品1日目当日出荷可能
シール部にスリット加工を施しており、LANケーブルなど小型コネクタ付きのハーネス配線に有効です。
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - ご注意：IP67はケーブルとシール部分の水侵入に対する保護です。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
外形図
| （単位：mm） | |
 | |
規格表
| 型式 | − | No. | − | 色 |
| CRMPMS | − | M20-4066 | − | B |
| 型式 | No. | 色 | ネジ サイズ | ネジ ピッチ | サイズ | 適合ケーブル 外径 | 最小穴径※ （mm） | 重量 (g) | ネジ外径 (mm) | パネルカット寸法 (mm) | 適合板厚 | |||||
| SW | A | B | C | D | E | |||||||||||
| CRMPFS | M20-4066 | B (黒) | M20 | 1.5 | 27 | 30.4 | 15 | 21.2 | 5.5 | 50 | φ4~6.6 | 14 | 21 | 20 | 20.0～20.3 | 7mm以下 |
| M20-60100 | φ6~10.0 | 19 | ||||||||||||||
【ご注意】
[ ! ] ケーブルグランド不使用時に塞ぐ専用プラグのお取り扱いはございません。
※通していく中での最小穴径を指しております。
概要仕様
分解写真 |
 |
[ ! ] キャップのお取り扱いはございません。
配線イメージ |
 |
仕様
| 材質 | 本体 | 66ナイロン(UL94V-2, ファイルNo.E44716) |
| ロックナット | ||
| ツメ | ||
| シールナット | ||
| ワッシャー | EPDM(難燃グレード：94V2相当, ファイルNo.MH48567) | |
| シール | ||
| 保護構造 | IP67 | |
| 使用温度範囲 | −40～105℃ | |
| 色 | 黒 | |
| 認証規格 | なし | |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,001円900円 ( 990円 ) | 在庫品1日目当日出荷可能 |
705円 ( 776円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
シール部にスリット加工を施しており、LANケーブルなど小型コネクタ付きのハーネス配線に有効です。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - ご注意：IP67はケーブルとシール部分の水侵入に対する保護です。
【ココが特長】
●シール部にスリットが入ったケーブルグランドです。
●LANケーブルなど小型コネクタ付きのハーネス配線に有効です。
●付属のロックナットを使用してネジ加工していないパネルにも取付可能です。
●シール部にスリットが入ったケーブルグランドです。
●LANケーブルなど小型コネクタ付きのハーネス配線に有効です。
●付属のロックナットを使用してネジ加工していないパネルにも取付可能です。

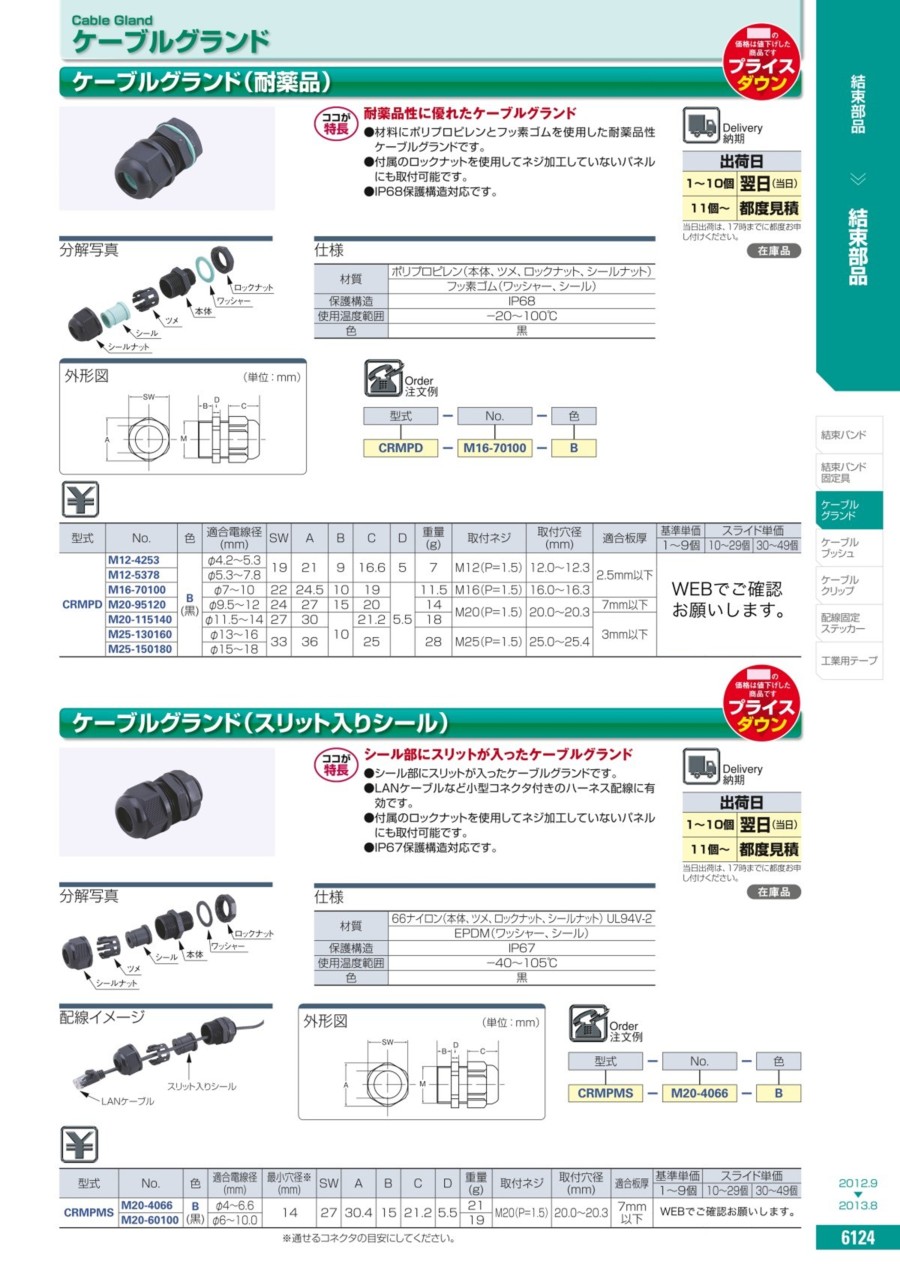

カタログ
