ミスミ

編組チューブ（錫メッキ銅箔シールド・伸縮）

編組チューブ（錫メッキ銅箔シールド・伸縮）
規格・仕様：
  • UL
  • 難燃
  • EMI対策
  • 形状
    シールド型
  • 使用温度(下限) (℃)
    -15
  • 使用温度(上限) (℃)
    120
  • 色
    銀
  • 材質
    メタ系アラミド繊維＋錫メッキ銅箔糸
未確定：候補が8型番あります。
    数量：

    商品仕様

    規格表


    型式−全長
    BTUSS3−5
    ■全長5m
    型式全長
    (m)
    BTUSS35
    BTUSS6
    BTUSS12
    BTUSS19
    ■全長100m（巻き）
    型式全長
    (m)
    BTUSS3100
    BTUSS6
    BTUSS12
    BTUSS19
    ■規格表
    （mm）
    型式縮小内径φ拡大最大内径φ重量(g/m)
    BTUSS3378.0
    BTUSS661516.0
    BTUSS1281824.0
    BTUSS19112034.0

    概要仕様

    仕様
    海外認定規格UL(E154480)
    材質メタ系アラミド繊維＋錫メッキ銅箔糸
    使用温度範囲−15℃〜＋120℃
    色シルバー

    型番リスト

    表示件数
  • 1
    • 型番
    BTUSS3-5
    BTUSS3-100
    BTUSS6-5
    BTUSS6-100
    BTUSS12-5
    BTUSS12-100
    BTUSS19-5
    BTUSS19-100

    必要内径サイズ

    (㎜)

    拡大最大径 φ

    (mm)

    全長

    (m)

    		RoHS?最小発注数量
    3
    7
    5
    10
    1個
    3
    7
    100
    10
    1個
    6
    15
    5
    10
    1個
    6
    15
    100
    10
    1個
    8
    18
    5
    10
    1個
    8
    18
    100
    10
    1個
    11
    20
    5
    10
    1個
    11
    20
    100
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,478円
    ( 2,726円 )
    在庫品1日目当日出荷可能
    17,227円
    ( 18,950円 )
    9日目
    3,220円
    ( 3,542円 )
    在庫品1日目当日出荷可能
    33,824円
    ( 37,206円 )
    9日目
    4,203円
    ( 4,623円 )
    在庫品1日目当日出荷可能
    44,683円
    ( 49,151円 )
    9日目
    5,625円
    ( 6,188円 )
    在庫品1日目当日出荷可能
    59,636円
    ( 65,600円 )
    9日目
  • 1

    • 詳細情報

    基本情報

    メタ系アラミド繊維＋錫メッキ銅箔糸製の伸縮タイプのシールド編組チューブです。

    【ココが特長】
    ●錫メッキ銅箔が巻き付けられた導伝糸を編組してある伸縮タイプのシールドチューブです。
    ●裂傷や擦傷に非常に強く、シールド性能が低下しにくい構造
    ●メタ系アラミド繊維を使用した柔軟タイプ
    【ご注意】
    ・ハンダ付けはできません。ハンダ処理を行う場合は非伸縮タイプ（P1790）をご使用ください。
    ・100m以上の商品は製品製造の性質から途中に継ぎ目がある場合があります。
    ・外観および仕様は、予告なく変更することがあります。

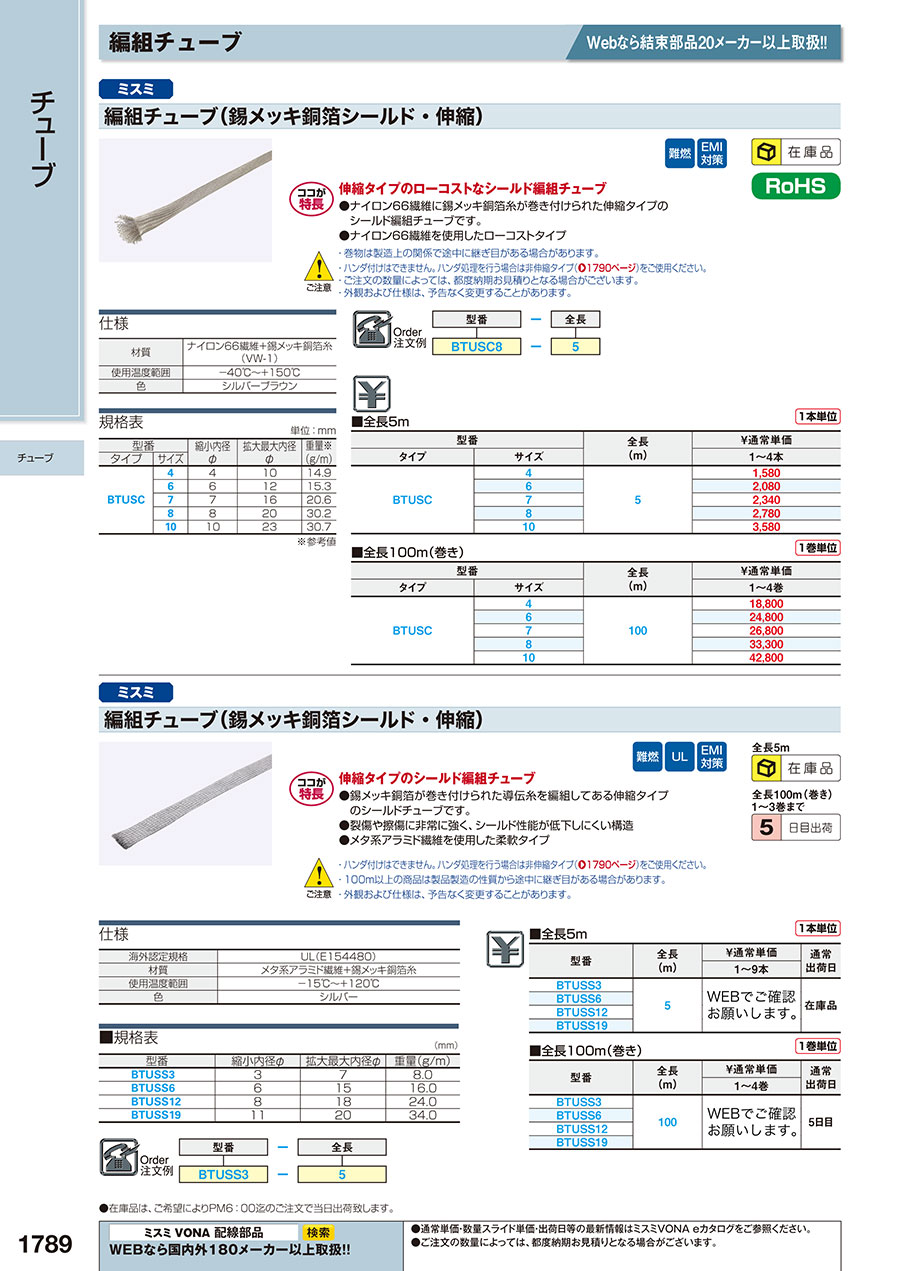

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    EW-1789

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
