編組チューブ（スリット入り・ハードタイプ）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 6,630円～17,325円
- 税込単価
- 7,293円～19,058円
形状記憶型の摩擦に強いハードタイプの編組チューブです。配線後の取付が簡単にでき...
詳細情報を確認する- 材質
- ポリエステルフィラメント
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 | − | 全長（m） |
| BTUBA 12 | − | 10 |
■全長10m
■全長25m、50m（巻き）
| 型式 | 全長 (m) | |
| タイプ | サイズ | |
| BTUBA | 3 | 10 |
| 6 | ||
| 12 | ||
| 19 | ||
| 型式 | 全長 (m) | |
| タイプ | サイズ | |
| BTUBA | 3 | 50 |
| 6 | ||
| 12 | ||
| 19 | 30 | |
■規格表
単位：mm
単位：mm
| 型式 | 最小内径 φ | 適用可能 最大内径φ | 重量 (g/m) | |
| タイプ | サイズ | |||
| BTUBA | 3 | 3 | 4 | 5.3 |
| 6 | 6 | 8 | 6.3 | |
| 12 | 12 | 15 | 21.1 | |
| 19 | 19 | 21 | 27.5 | |
概要仕様
ケーブル挿入方法
 |  |  | |  | |  |
| 編組チューブを手で押し広げます。 | 広げた編組チューブのスリット部分に電線を乗せるように押し入れます。 | 編組チューブから手を離すと押し広げる前の形に戻ります。 | 電線の取り外しは、電線を引っ張るだけで簡単に行えます。 |
仕様
| 材質 | ポリエステルフィラメント |
| 使用温度範囲 | −50℃～＋125℃ |
| 色 | 黒 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
12,390円 ( 13,629円 ) | 3日目 |
13,440円 ( 14,784円 ) | 3日目 |
6,630円 ( 7,293円 ) | 在庫品1日目当日出荷可能 |
17,325円 ( 19,058円 ) | 3日目 |
7,221円 ( 7,943円 ) | 在庫品1日目当日出荷可能 |
11,550円 ( 12,705円 ) | 3日目 |
詳細情報
基本情報
形状記憶型の摩擦に強いハードタイプの編組チューブです。
配線後の取付が簡単にできます。
【ココが特長】
●押し広げてケーブルを入れた後に、元の円形に戻る形状記憶型の編組チューブです。
●配線後に簡単に取付できるので、コネクタ部の大きさを気にせずに作業が可能
●取り外しが簡単なのでメンテナンスの多い箇所に有効
●摩擦に強いハードタイプでケーブル保護に最適
●押し広げてケーブルを入れた後に、元の円形に戻る形状記憶型の編組チューブです。
●配線後に簡単に取付できるので、コネクタ部の大きさを気にせずに作業が可能
●取り外しが簡単なのでメンテナンスの多い箇所に有効
●摩擦に強いハードタイプでケーブル保護に最適

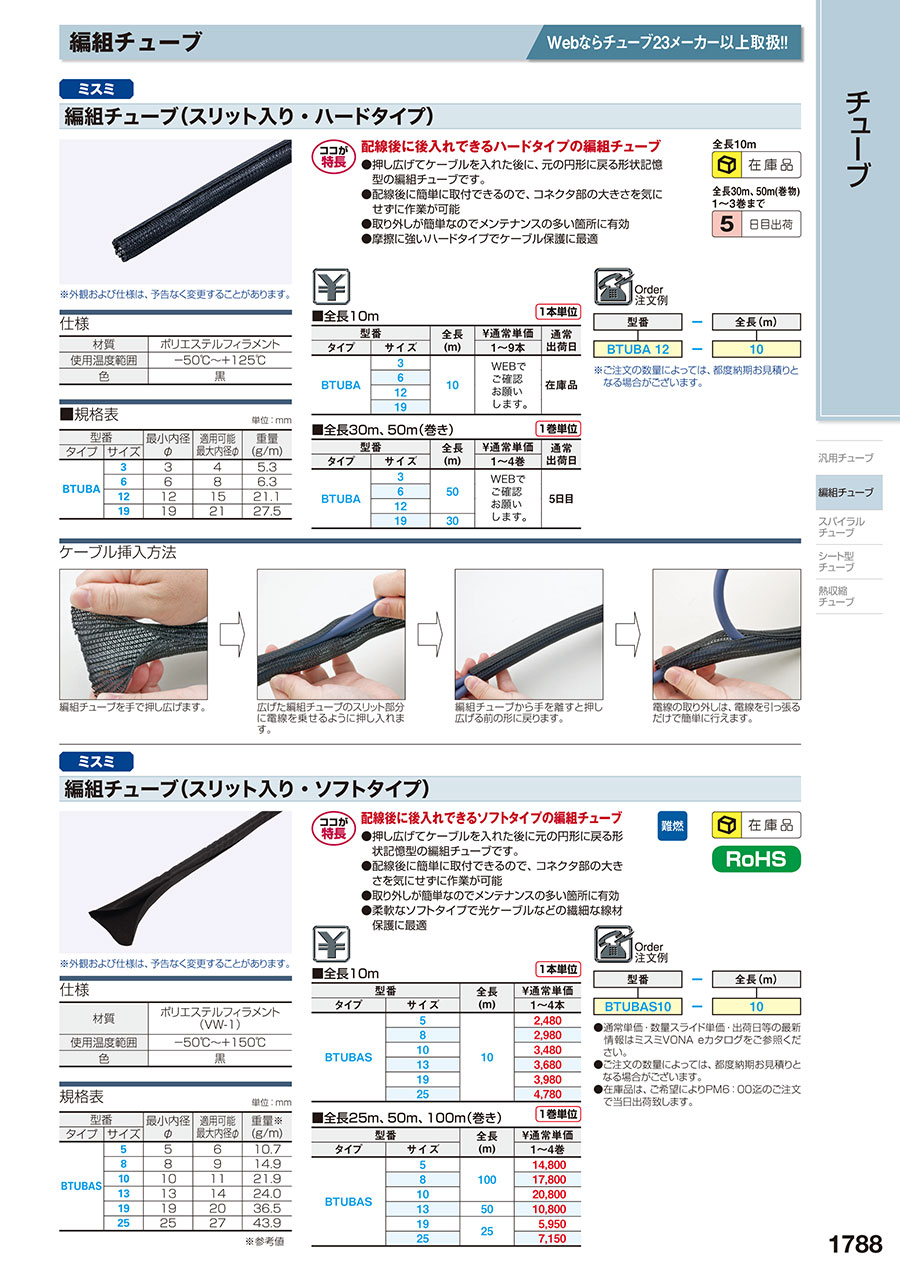

カタログ
編組チューブ（スリット入り・ハードタイプ）のレビュー
自動機間の配線に使用しています
4
4.02023/04/17
自動機間の複数の3芯などの配線を見栄え良くまとめるために使用しています。スリットが入っていて途中で配線を分岐するのに便利...もっと読む
0人が参考にしています。
バラ線の保護
5
5.02023/03/31
持ち運びする小型の操作盤用のケーブルを納めるのに使用。スパイラルチューブやコルゲートチューブより柔軟性が高いので、こうい...もっと読む
0人が参考にしています。
