編組チューブ
- 通常単価(税別)
- 896円～25,819円
- 税込単価
- 986円～28,401円
通常出荷日：在庫品1日目～5日目一部当日出荷可能
ポリエステル製配線保護チューブです。編組構造により、弾力性、伸縮性に優れております。
未確定：候補が15型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 | − | 全長 |
| BTUB3 | − | 5 |
■規格表
（mm）
（mm）
| 型式 | 縮小内径φ | 拡大最大内径φ | 折り返し後 挿入口最大径内径φ |
| BTUB3 | 3 | 10 | 9 |
| BTUB6 | 6 | 16 | 15 |
| BTUB12 | 12 | 33 | 25 |
| BTUB19 | 19 | 43 | 35 |
| BTUB30 | 30 | 55 | 40 |
在庫品
■全長5m、10m
非在庫品
■全長100m（巻き）
■全長5m、10m
| 型式 | 全長 (m) |
| BTUB3 | |
| BTUB6 | |
| BTUB12 | 5 |
| BTUB19 | |
| BTUB30 | |
| BTUB3 | |
| BTUB6 | |
| BTUB12 | 10 |
| BTUB19 | |
| BTUB30 |
■全長100m（巻き）
| 型式 | 全長 (m) |
| BTUB3 | |
| BTUB6 | |
| BTUB12 | 100 |
| BTUB19 | |
| BTUB30 |
概要仕様
使用例
■電線束挿入口の作り方
 |  |  | |  | |  |
| （1） 編組チューブを圧縮して挿入口を拡げます。 | （2） チューブの先端を少し内側に折り返します。 | （3） 挿入口の出来上がりです。 | （4） 電線挿入後に編組チューブの端末を結束バンド等で締めつけます。 |
仕様
| 材 質 | ポリエステルクロス (モノフィラメント) |
| 使用温度範囲 | −40℃〜＋85℃ |
| 色 | 黒 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
896円 ( 986円 ) | 在庫品1日目当日出荷可能 |
1,643円 ( 1,807円 ) | 在庫品1日目当日出荷可能 |
6,606円 ( 7,267円 ) | 5日目 |
1,215円 ( 1,337円 ) | 在庫品1日目当日出荷可能 |
1,693円 ( 1,862円 ) | 在庫品1日目当日出荷可能 |
9,763円 ( 10,739円 ) | 5日目 |
1,471円 ( 1,618円 ) | 在庫品1日目当日出荷可能 |
2,088円 ( 2,297円 ) | 在庫品1日目当日出荷可能 |
11,977円 ( 13,175円 ) | 3日目 |
1,764円 ( 1,940円 ) | 在庫品1日目当日出荷可能 |
3,001円 ( 3,301円 ) | 在庫品1日目当日出荷可能 |
14,516円 ( 15,968円 ) | 4日目 |
1,891円 ( 2,080円 ) | 在庫品1日目当日出荷可能 |
3,962円 ( 4,358円 ) | 在庫品1日目当日出荷可能 |
25,819円 ( 28,401円 ) | 3日目 |
詳細情報
基本情報
ポリエステル製配線保護チューブです。
編組構造により、弾力性、伸縮性に優れております。
【ココが特長】
●ポリエステル系繊維で編組した配線保護チューブです。
●編組構造により、弾力性、伸縮性にすぐれ、伸ばすと約1.5〜4倍に広がります。
●ポリエステル系繊維で編組した配線保護チューブです。
●編組構造により、弾力性、伸縮性にすぐれ、伸ばすと約1.5〜4倍に広がります。
【ご注意】
・100m（一巻）のものは、製品製造の関係で、途中に継ぎ目がある場合があります。ステープラとテープ等により補強してあります。
・100m（一巻）のものは、製品製造の関係で、途中に継ぎ目がある場合があります。ステープラとテープ等により補強してあります。

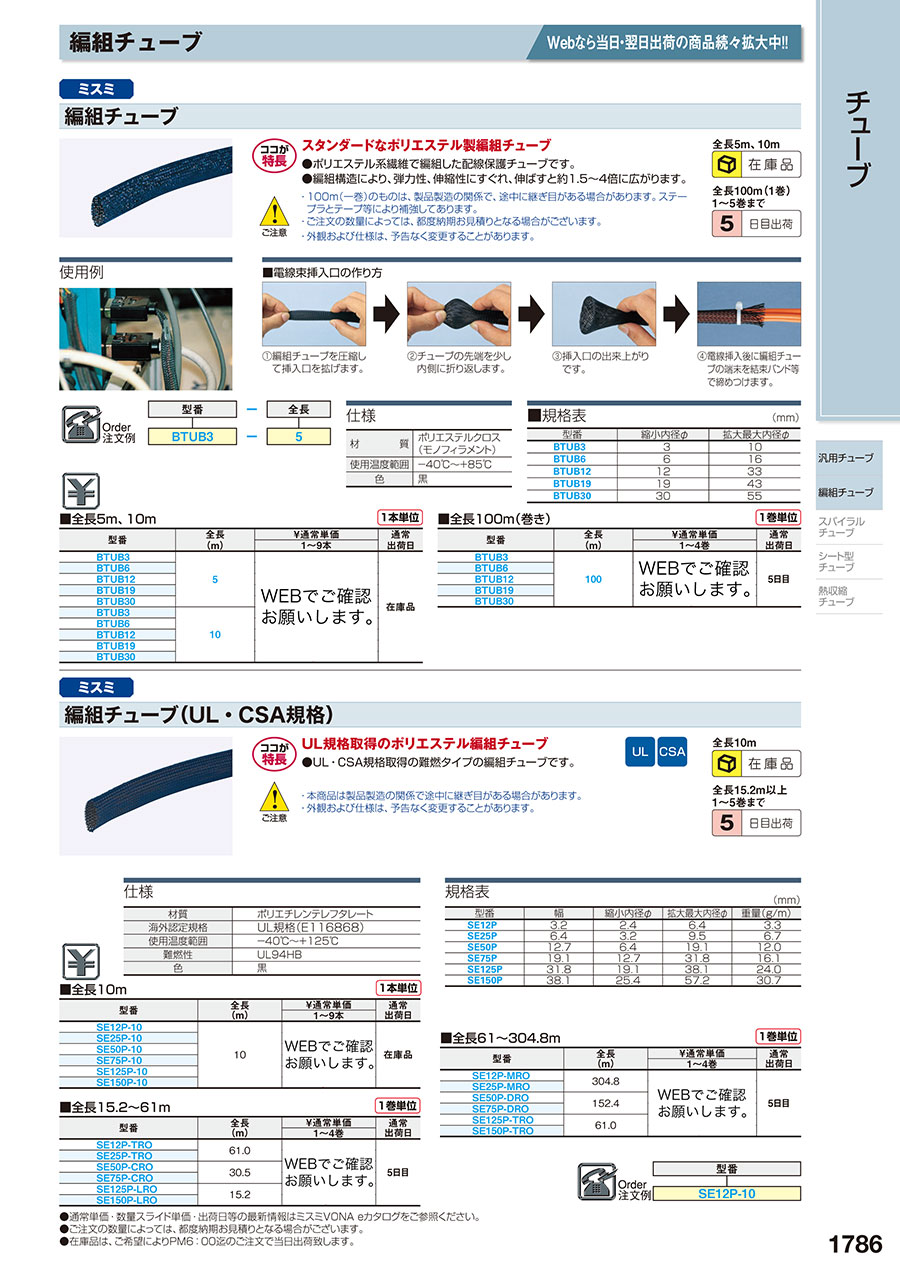

カタログ
編組チューブのレビュー
ケーブル保護用
2
2.02016/11/17
商品自体は良い思いますが、長尺物の時は、製造工程で繋ぎ（連結）部分を省いて頂きたい。
１００m巻を頼んで、途中に連結が来...もっと読む
7人が参考にしています。
自作ハーネスの保護用に
5
5.02019/01/09
サーボアンプとＰＬＣを繋ぐケーブルの保護用に購入。
端末は解れ易く、多少使い難く感じたが安価なため良しとします。
当方で...もっと読む
1人が参考にしています。
ハーネスの保護用として使用
5
5.02017/08/31
試作製品のハーネスをまとめて保護したかったので少量で購入することができて良かったです。商品自体もしっかりしていて満足しま...もっと読む
1人が参考にしています。
電線の保護
1
1.02024/07/19
仕様の拡大最大径はあてにならないので選定ミスというか二度と購入しません
ミスミからのコメント
この度はご迷惑をおかけしましたこと、深くお詫び申し上げます。 寸法の情報量が少ないとのご指摘をいただき、誠にありがとうございました。 ヒアリングさせていただいたところ、折り返し後の挿入口最大内径を知りたいとのことでしたので、商品仕様の規格表に追加させていただきました。 今後ともお客様に安心してご利用いただけるよう、一層努力してまいりますので、引き続きご愛顧のほどよろしくお願い申し上げます。
0人が参考にしています。
電線まとめ
3
3.02023/04/14
編み込みチューブなので、電線を入れるときに網目にぶつかり入れにくい為、
複数の電線の先をビニールテープでひとまとめにして...もっと読む
0人が参考にしています。
