ホック留めチューブ（遮熱・シールド）
未確定：候補が15型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 | - | 全長 |
| SZTHR20 | - | 5 |
■規格表 （mm）
| 型式 | 製品幅 (±5) | ホック間ピッチ | シート端～ ホック長さ | 重量 (g/m) | ||
| タイプ | 内径Ф(mm) | 長手方向 | 幅方向(±5) | |||
| SZTHR | 20 | 90 | 53(±3) | 70 | 10 | 108.5 |
| 30 | 115 | 95 | 133.0 | |||
| 40 | 146 | 126 | 163.3 | |||
| 50 | 175 | 155 | 191.8 | |||
| 70 | 241 | 221 | 205.1 | |||
■全長1m、5m
■全長25m（巻き）
| 型式 | 全長(m) | |
| タイプ | 内径φ(mm) | |
| SZTHR | 20 | 1 |
| 30 | ||
| 40 | ||
| 50 | ||
| 70 | ||
| 20 | 5 | |
| 30 | ||
| 40 | ||
| 50 | ||
| 70 | ||
| 型式 | 全長(m) | |
| タイプ | 内径φ(mm) | |
| SZTHR | 20 | 25 |
| 30 | ||
| 40 | ||
| 50 | ||
| 70 | ||
概要仕様
遮熱効果（参考値）
試験状態図
| セラミック棒温度 | 遮熱効果 | |||
| チューブ取付前 | チューブ取付後 | |||
| 139℃ | 93℃ | -46℃ | ||
仕様
| 材質 | シート部 | ガラス繊維＋シリコンコート(黒色)＋アルミ箔(20μm) |
| ホック部 | SUS | |
| 厚み | 0.8mm | |
| 使用温度範囲 | −50～240℃(連続538分) | |
| 色(シート外側) | シルバー | |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,395円 ( 4,835円 ) | 在庫品1日目当日出荷可能 |
19,693円 ( 21,662円 ) | 在庫品1日目当日出荷可能 |
79,236円 ( 87,160円 ) | 在庫品1日目当日出荷可能 |
4,926円 ( 5,419円 ) | 在庫品1日目当日出荷可能 |
22,094円 ( 24,303円 ) | 在庫品1日目当日出荷可能 |
89,093円 ( 98,002円 ) | 9日目 |
5,560円 ( 6,116円 ) | 在庫品1日目当日出荷可能 |
25,110円 ( 27,621円 ) | 在庫品1日目当日出荷可能 |
101,322円 ( 111,454円 ) | 9日目 |
6,163円 ( 6,779円 ) | 在庫品1日目当日出荷可能 |
27,823円 ( 30,605円 ) | 在庫品1日目当日出荷可能 |
112,813円 ( 124,094円 ) | 9日目 |
7,393円 ( 8,132円 ) | 在庫品1日目当日出荷可能 |
33,460円 ( 36,806円 ) | 在庫品1日目当日出荷可能 |
136,966円 ( 150,663円 ) | 9日目 |
詳細情報
基本情報
●ホック留めで工具を使用せずに簡単に着脱可能
●ホック留めの間から自由に電線の取り出し・分岐が可能
ご注意
- 【推奨代替品のご案内】
SZTHR＊-＊商品は在庫限りで終了いたします。
推奨代替品はRoHS2.0対応品のSZTHRR＊-＊になります。仕様は同一です。 - 製品製造の関係で、分割（継ぎ目）がある場合がございます。
【ココが特長】
内部を保護する遮熱効果を持ったホック留めチューブ。
●遮熱効果でケーブル等を高熱から保護。
●ホック留めで工具を使用せずに簡単に着脱可能。
●ホック留めの間から自由に電線取り出し・分岐が可能。
内部を保護する遮熱効果を持ったホック留めチューブ。
●遮熱効果でケーブル等を高熱から保護。
●ホック留めで工具を使用せずに簡単に着脱可能。
●ホック留めの間から自由に電線取り出し・分岐が可能。
※ガラス繊維の特性上、毛羽立ち(ホツレ)が見られる場合がございますが、製品品質上の問題はございません。
予めご了承頂けます様お願い申し上げます。

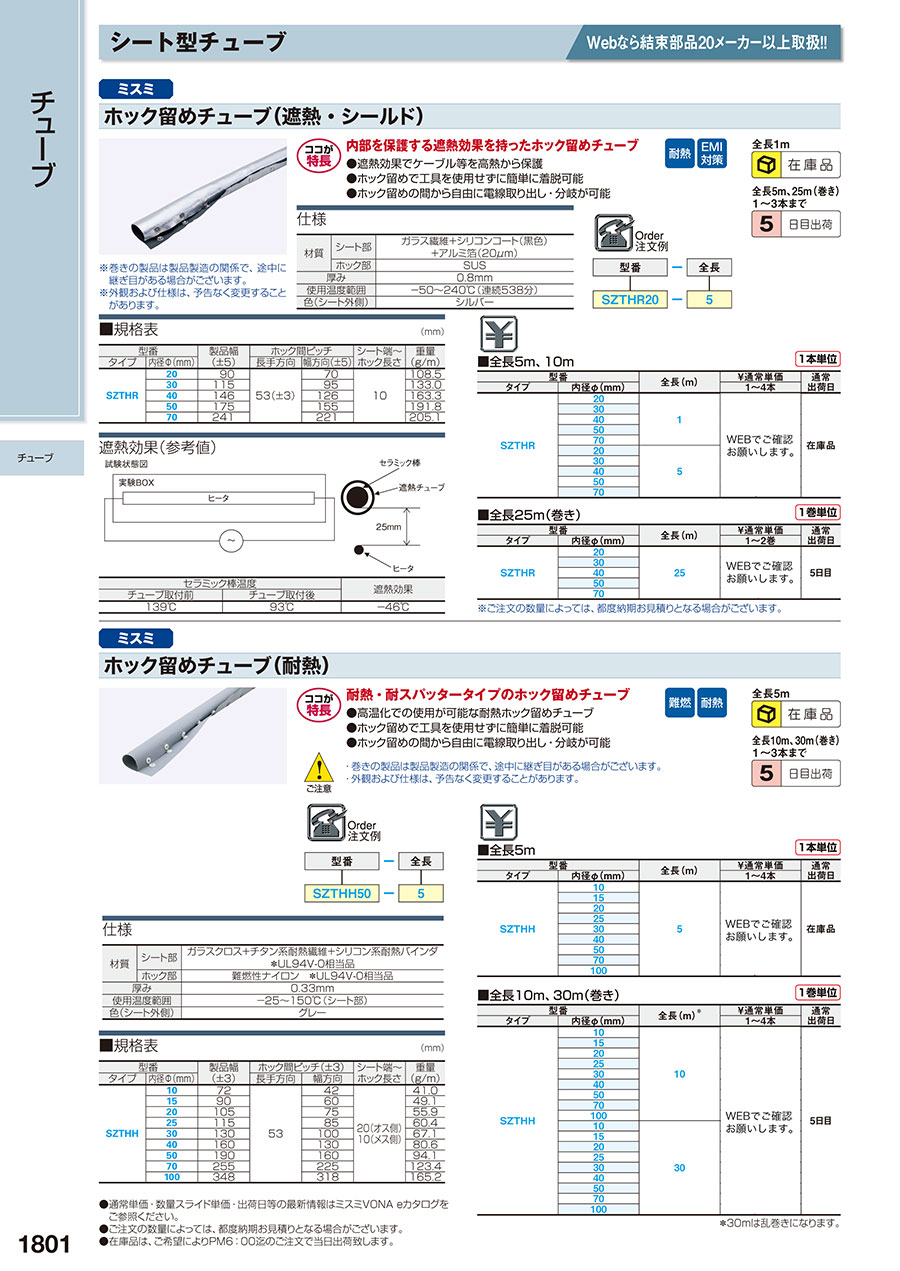

カタログ
ホック留めチューブ（遮熱・シールド）のレビュー
配線の保護用に使用しています
5
5.02023/12/20
乾燥炉の温度調整をするため、熱電対を取り付け、その配線保護用に遮熱のあるこの商品を選定、使用しています。今回初めて使いま...もっと読む
0人が参考にしています。
高温環境化での保護に使用しています
3
3.02023/07/12
職場内の高温環境化で使用している、配線や配管の遮熱目的で使用しています。初めて使用しましたが、伸びないのでコーナー部なの...もっと読む
0人が参考にしています。
