コモン端子台　単極　1対15

Name: コモン端子台 単極 1対15
Brand: ミスミ
SKU: MWS-COM-TB15
Price: 1759 JPY
Rating: 4.6 (21 reviews)

値下げ
当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（21件）

通常単価(税別): 1,599円

税込単価: 1,759円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

コモン端子台　省スペース　1対19

4.4

通常価格(税別)： 3,005円 (税込価格：3,306円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

コモン端子台　省スペース　1対9 (5台入り）

4.5

通常価格(税別)： 4,190円 (税込価格：4,609円)

通常出荷日：在庫品1日目

【用途】コモン端子台,単極1対15電源ラインで省スペース省工数、低価格！【特長...

詳細情報を確認する

規格・仕様：

電源用
盤内配線
省スペース
PLC

結線方式
ネジ
取付方式
DIN/直付け
部品/完成品
組上完成品
極数 (極)
1
ネジサイズ
M3
入出力数
1対N
定格電流（JIS） (A)
10
外形寸法 (幅4x奥行きx高さ(mm))
44ｘ41.3ｘ45.9
対応機器メーカ
任意
コモン数
単極
圧着端子
M3

型番:

MWS-COM-TB15

解除

閲覧中の商品と併せてご検討ください

【ＩＤＥＣ】BN,BNHブロック端子台（M3～M4）

UKブロック端子台（M3～M4）

MWSシリーズ（バネアップ）,対応圧着端子 Y端子/丸端子

－閉じる

MWS-COM-TB15の仕様・寸法情報

結線方式

ネジ

取付方式

DIN/直付け

部品/完成品

組上完成品

極数(極)

ネジサイズ

入出力数

1対N

定格電流（JIS）(A)

外形寸法(幅4x奥行きx高さ(mm))

44ｘ41.3ｘ45.9

対応機器メーカ

任意

コモン数

単極

圧着端子

RoHS?

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型式

MWS-COM-TB15

概要仕様

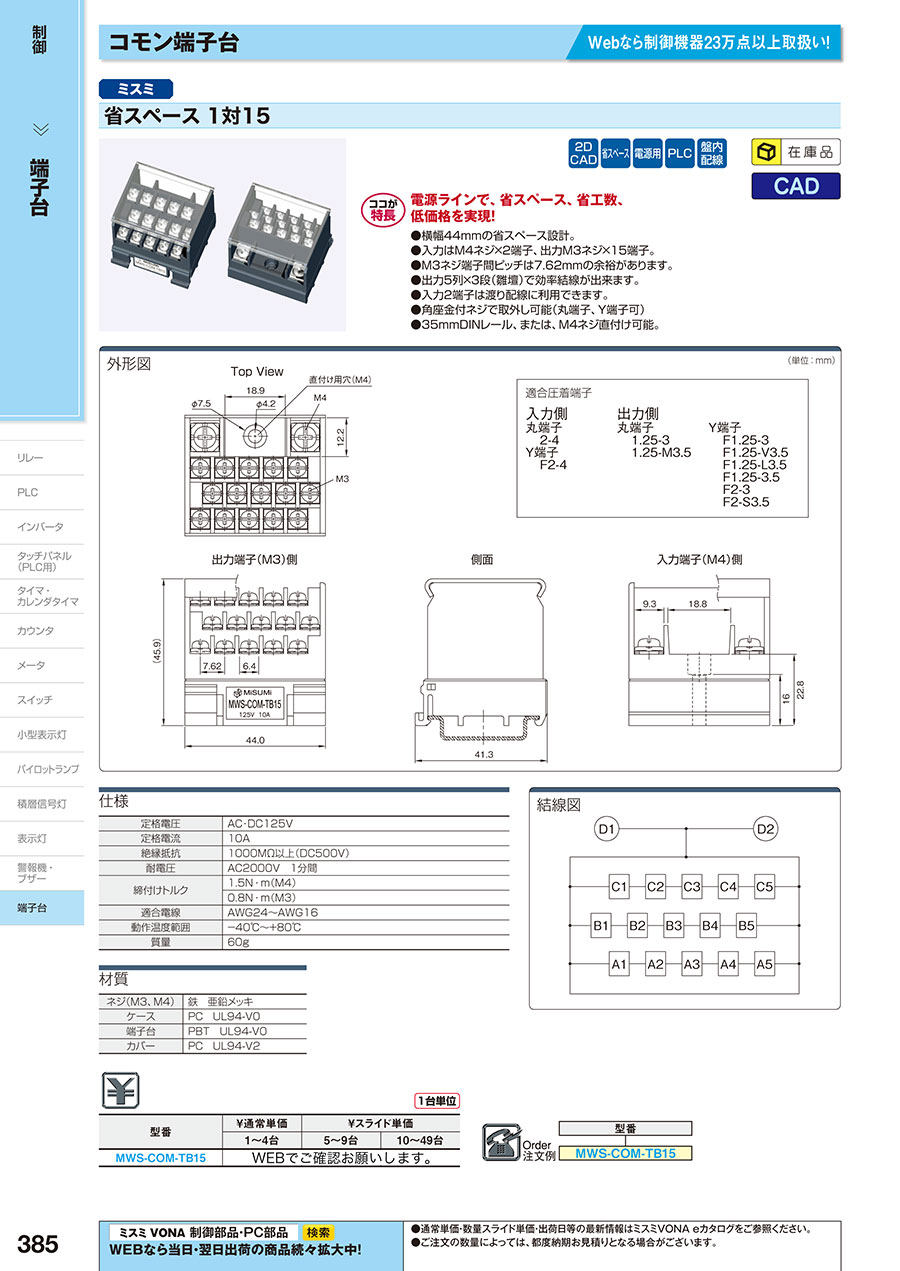

外形図

（単位：mm）

結線図

適合圧着端子商品ページ〜

■入力側	■出力側
丸端子	丸端子	Y端子
2-4	1.25-3	F1.25-3
Y端子	1.25-M3.5	F1.25-V3.5
F2-4		F1.25-L3.5
		F1.25-3.5
		F2-3
		F2-S3.5

仕様

定格電圧	AC･DC125V
定格電流	10A
絶縁抵抗	1000MΩ以上(DC500V)
耐電圧	AC2000V　1分間
締付けトルク	1.5N・ｍ(M4)
締付けトルク	0.8N・ｍ(M3)
適合電線	AWG24～AWG16
動作温度範囲	−40℃～+80℃
質量	60g

材質

ネジ(M3、M4)	鉄　亜鉛メッキ
ケース	PC　UL94-V0
端子台	PBT　UL94-V0
カバー	PC　UL94-V2

推奨単芯電線
VAKIV-1.25 商品ページ
KIV-1.25 商品ページ

型番リスト

表示件数

型番

MWS-COM-TB15

RoHS?	最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

1,599円

( 1,759円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【用途】
コモン端子台,単極1対15
電源ラインで省スペース省工数、低価格！
【特長】
・電源ラインで、省スペース、省工数、低価格を実現！
・横幅44mmの省スペース設計。
・入力はM4ネジ×2端子、出力M3ネジ×15端子。
・M3ネジ端子間ピッチは7.62mmの余裕あり。
・出力5列×3段（雛壇）で効率結線が可能
・入力2端子は渡り配線に利用可能
・角座金付ネジで取外し可能（丸端子、Y端子可）
・35mmDINレール、または、M4ネジ直付け可能

【ココが特長】
電源ラインで、省スペース、省工数、低価格を実現！
●横幅44mmの省スペース設計。
●入力はM4ネジ×2端子、出力M3ネジ×15端子。
●M3ネジ端子間ピッチは7.62mmの余裕があります。
●出力5列×3段（雛壇）で効率結線が出来ます。
●入力2端子は渡り配線に利用できます。
●角座金付ネジで取外し可能（丸端子、Y端子可）
●35mmDINレール、または、M4ネジ直付け可能。

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

商品担当おすすめ

ＳＵＳ（エスユーエス）
スイッチボックス SBOX オムロン標準タイプスイッチ3点付き
日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました<br>WEB上で設計、即注文可能<br>最短2日目出荷
日東工業
【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm
日東工業品　WEB加工始めました<br>WEB上で設計、即注文可能<br>最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

コモン端子台　単極　1対15の型番MWS-COM-TB15のページです。型番MWS-COM-TB15に関する仕様情報を記載しております。
