MWSシリーズ（バネアップ）,端子台ネジタイプ：バネアップ
- 通常単価(税別)
- 4,011円～5,950円
- 税込単価
- 4,412円～6,545円
通常出荷日：在庫品1日目当日出荷可能
バネアップ構造により作業工数を削減し、上段端子配線が邪魔にならず下段配線が可能な、セントロコネクタ搭載...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
概要仕様
仕様
| 定格電圧 | AC/DC125V |
| 定格電流 | 1A |
| 耐電圧 | AC500V 1分間 |
| 絶縁抵抗 | 1000MΩ以上(DC500V) |
| 端子ネジ | M3(バネアップ) |
| 締付けトルク | 0.8N・ｍ max |
| 適用電線 | AWG22～16 |
| 端子間ピッチ | 7mm |
| 周囲温度範囲 | −40℃～+80℃ |
材質
| 端子台 | PBT(G15) |
| ケース | PC(本体)、PA66(側部) |
| 基盤 | ガラスエポシキシ(FR4) |
| ネジ | スチール スズメッキ |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,011円 ( 4,412円 ) | 在庫品1日目当日出荷可能 |
5,950円 ( 6,545円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
バネアップ構造により作業工数を削減し、上段端子配線が邪魔にならず下段配線が可能な、セントロコネクタ搭載の端子台です。
●バネロック式50芯と24芯コネクタ（アンフェノール）を搭載
●バネアップ構造により作業工数を削減
●丸端子もY端子同様に簡単配線
●上段端子配線が邪魔にならずに下段配線が可能
●DINレール取付、ネジ取付両対応

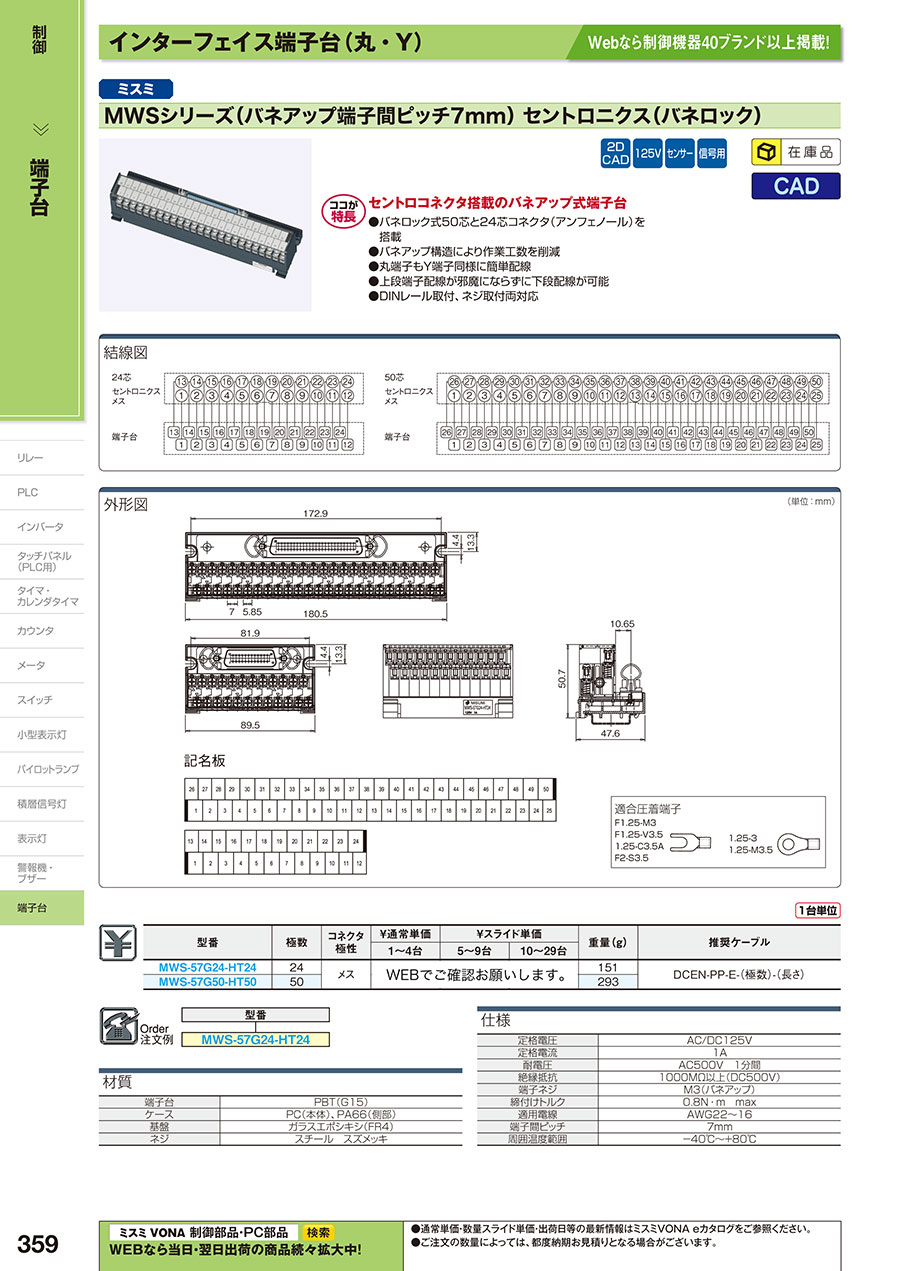

カタログ
