MWSシリーズ（バネアップ）,DINレール取付、ネジ取付両対応
- 通常単価(税別)
- 3,998円～5,373円
- 税込単価
- 4,398円～5,910円
通常出荷日：在庫品1日目当日出荷可能
バネアップ構造により作業工数を削減し、上段端子配線が邪魔にならず下段配線が可能な、D-subコネクタ搭...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| MWS-DS25A-HT25 |
| 型式 | 極数 | コネクタ極性 | 重量(ｇ) | 推奨ハーネス |
| MWS-DS25A-HT25 | 25 | オス | 161 | NDDJ-シリーズ 商品ページ |
| MWS-DS25B-HT25 | メス | 161 | ||
| MWS-DS37A-HT37 | 37 | オス | 220 |
概要仕様

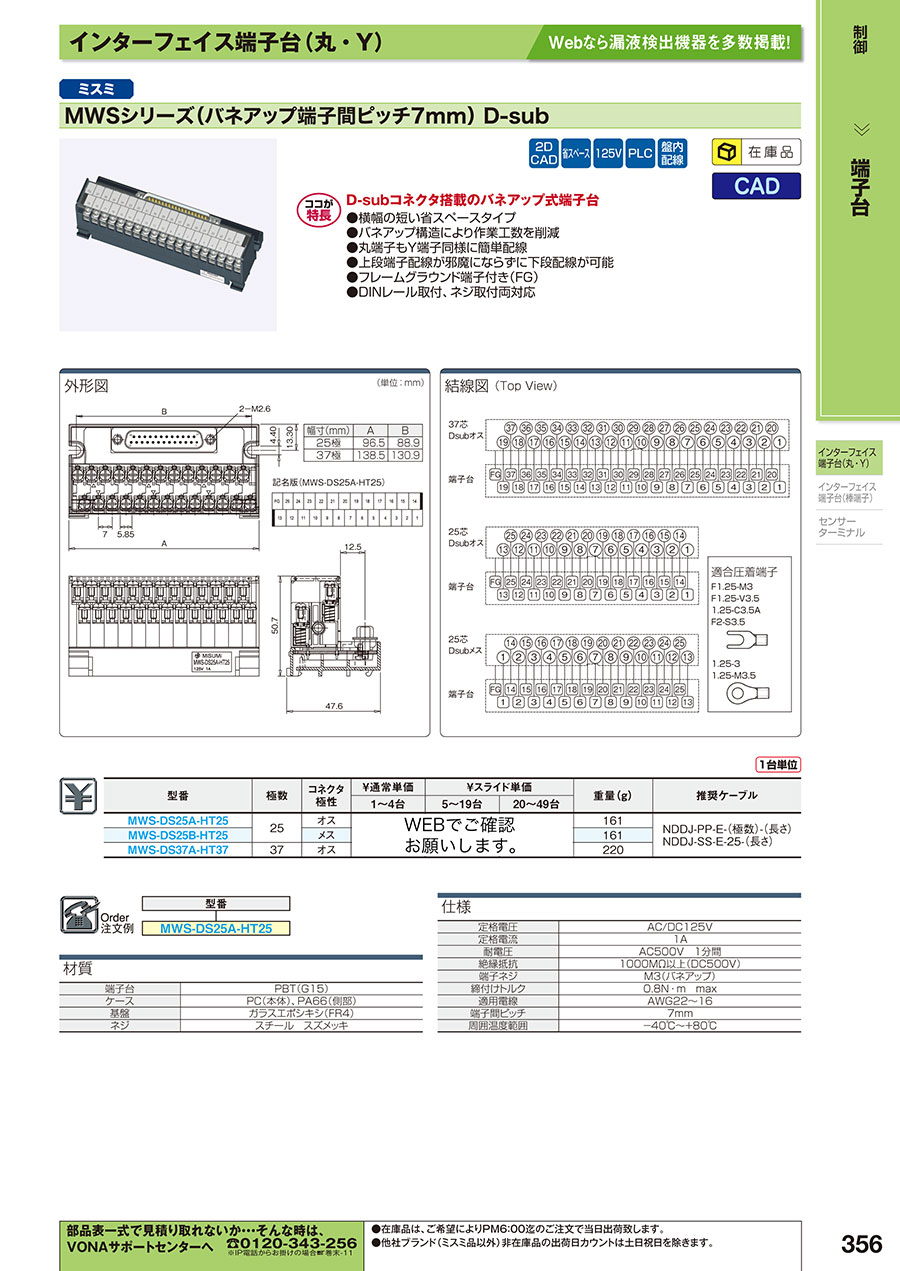

外形図
（単位：ｍｍ）
| 幅寸（ｍｍ） | A | B |
| 25極 | 96.5 | 88.9 |
| 37極 | 138.5 | 130.9 |
記名版（MWS-DS25A-HT25）
結線図（Top View）
| 37芯 Dsubオス 端子台 |  |
| 25芯 Dsubオス 端子台 |  |
| 25芯 Dsubオス 端子台 |  |
適合圧着端子
仕様
| 定格電圧 | AC/DC125V |
| 定格電流 | 1A |
| 耐電圧 | AC500V 1分間 |
| 絶縁抵抗 | 1000MΩ以上(DC500V) |
| 端子ネジ | M3(バネアップ) |
| 締付けトルク | 0.8N・ｍ max |
| 適用電線 | AWG22～16 |
| 端子間ピッチ | 7mm |
| 周囲温度範囲 | −40℃～+80℃ |
材質
| 端子台 | PBT(G15) |
| ケース | PC(本体)、PA66(側部) |
| 基盤 | ガラスエポシキシ(FR4) |
| ネジ | スチール スズメッキ |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,998円 ( 4,398円 ) | 在庫品1日目当日出荷可能 |
4,234円 ( 4,657円 ) | 在庫品1日目当日出荷可能 |
5,373円 ( 5,910円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
バネアップ構造により作業工数を削減し、上段端子配線が邪魔にならず下段配線が可能な、D-subコネクタ搭載の端子台です。
【ココが特長】
●横幅の短い省スペースタイプ
●バネアップ構造により作業工数を削減
●丸端子もY端子同様に簡単配線
●上段端子配線が邪魔にならずに下段配線が可能
●フレームグラウンド端子付き（FG）
●DINレール取付、ネジ取付両対応
●横幅の短い省スペースタイプ
●バネアップ構造により作業工数を削減
●丸端子もY端子同様に簡単配線
●上段端子配線が邪魔にならずに下段配線が可能
●フレームグラウンド端子付き（FG）
●DINレール取付、ネジ取付両対応
