ﾕﾆﾊﾞｰｻﾙﾒｰﾃﾝﾛｯｸ　コンプリートセット（ハウジング・コンタクト）【5個入り】

ﾕﾆﾊﾞｰｻﾙﾒｰﾃﾝﾛｯｸ　コンプリートセット（ハウジング・コンタクト）
  • 一部SALE 2026/03/31まで
  • 当日出荷可能
通常単価(税別)
2,232円～3,967円特別価格
税込単価
2,455円～4,364円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ﾐﾆﾕﾆﾊﾞｰｻﾙ･ﾒｰﾃﾝﾛｯｸ　コンプリートセット(ﾊｳｼﾞﾝｸﾞ･ｺﾝﾀｸﾄ）

ミスミ

ﾐﾆﾕﾆﾊﾞｰｻﾙ･ﾒｰﾃﾝﾛｯｸ　コンプリートセット(ﾊｳｼﾞﾝｸﾞ･ｺﾝﾀｸﾄ）
4.5
通常価格(税別)： 1,200円 (税込価格：1,320円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ｺﾏｰｼｬﾙﾒｰﾃﾝﾛｯｸ　コンプリートセット（ハウジング・コンタクト）

ミスミ

ｺﾏｰｼｬﾙﾒｰﾃﾝﾛｯｸ　コンプリートセット（ハウジング・コンタクト）
3.7
通常価格(税別)： 1,984円 (税込価格：2,182円)

通常出荷日：在庫品1日目

選定工数削減！ハウジング・コネクタをセット販売。1パック5セットで販売。

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が6型番あります。
    数量：

    商品仕様

    規格表

    型式
    SET-YM-R-2-24
    1パック単位5セット
    型番形状
    タイプ    		芯数適用電線導体断面積絶縁被覆外径
    AWG（mm2）（mm）
    SET-YM-R-2-24中継
    （パネル）    		224-180.2～0.891.02～2.54
    SET-YM-R-2-2020-140.5～2.273.3～5.08
    SET-YM-R-3-24324-180.2～0.891.02～2.54
    SET-YM-R-3-2020-140.5～2.273.3～5.08
    SET-YM-R-4-24424-180.2～0.891.02～2.54
    SET-YM-R-4-2020-140.5～2.273.3～5.08

    概要仕様


    外形図


    （単位：mm）
    ソケットハウジングプラグハウジングオス（ピン）コンタクト
    ﾕﾆﾊﾞｰｻﾙﾒｰﾃﾝﾛｯｸ　コンプリートセット（ハウジング・コンタクト）:関連画像
         		ﾕﾆﾊﾞｰｻﾙﾒｰﾃﾝﾛｯｸ　コンプリートセット（ハウジング・コンタクト）:関連画像ﾕﾆﾊﾞｰｻﾙﾒｰﾃﾝﾛｯｸ　コンプリートセット（ハウジング・コンタクト）:関連画像
    メス(ソケット)コンタクト
    ﾕﾆﾊﾞｰｻﾙﾒｰﾃﾝﾛｯｸ　コンプリートセット（ハウジング・コンタクト）:関連画像
    パネルカット寸法
    ﾕﾆﾊﾞｰｻﾙﾒｰﾃﾝﾛｯｸ　コンプリートセット（ハウジング・コンタクト）:関連画像
    芯数ABC
    214.0014.0014.35
    320.3020.3020.70
    426.7026.7027.05
    ※パネル厚は0.76～2.29mmにてご利用ください。
    型式タイプL
    350690-1オス(ピン)20.1
    350552-120.6
    350689-1メス(ソケット)19.3
    350551-119.8


    セット内容

    ﾕﾆﾊﾞｰｻﾙﾒｰﾃﾝﾛｯｸ　コンプリートセット（ハウジング・コンタクト）:関連画像
    ハウジング（オス・メス）・・・各5個
    コンタクト（オス・メス）・・・芯数に合わせた必要数量+α

    構成部材表
    型式プラグ
    ハウジング    		ソケット
    ハウジング    		オス(ピン)
    コンタクト    		メス(ソケット)
    コンタクト
    SET-YM-R-2-24350777-1350778-1350690-1350689-1
    SET-YM-R-2-20350552-1350551-1
    SET-YM-R-3-24350766-1350767-1350690-1350689-1
    SET-YM-R-3-20350552-1350551-1
    SET-YM-R-4-24350779-1350780-1350690-1350689-1
    SET-YM-R-4-20350552-1350551-1

    型番リスト

    表示件数
  • 1
    • 型番
    SET-YM-R-2-20
    SET-YM-R-2-24
    SET-YM-R-3-20
    SET-YM-R-3-24
    SET-YM-R-4-20
    SET-YM-R-4-24
    RoHS?最小発注数量
    10
    1パック

    5個入り

    10
    1パック

    5個入り

    10
    1パック

    5個入り

    10
    1パック

    5個入り

    10
    1パック

    5個入り

    10
    1パック

    5個入り

    通常単価(税別) (税込単価)
    通常出荷日
    2,852円855円
    ( 941円 )
    在庫品1日目当日出荷可能
    2,232円669円
    ( 736円 )
    在庫品1日目当日出荷可能
    3,472円
    ( 3,819円 )
    在庫品1日目当日出荷可能
    2,370円
    ( 2,607円 )
    在庫品1日目当日出荷可能
    3,967円
    ( 4,364円 )
    在庫品1日目当日出荷可能
    2,493円
    ( 2,742円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    選定工数削減！ハウジング・コネクタをセット販売。1パック5セットで販売。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    【ココが特長】
    ●ユニバーサルメーテンロックシリーズのハウジング（オス・メス）とコンタクト（オス・メス）をセットにしました。
    ●過剰在庫を避け、選定工数の削減が可能です。
    【ご注意】
    ・電気的特性につきましてはP370をご参照下さい。
    ・プラグハウジングにはオス（ピン）コンタクト、ソケットハウジングには
    メス（ソケット）コンタクトを組合せて下さい。
    ・圧着作業はMSHT-A05で行って下さい。
    ・コンタクトはハウジングの芯数に合わせ、必要数＋α付属されております。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

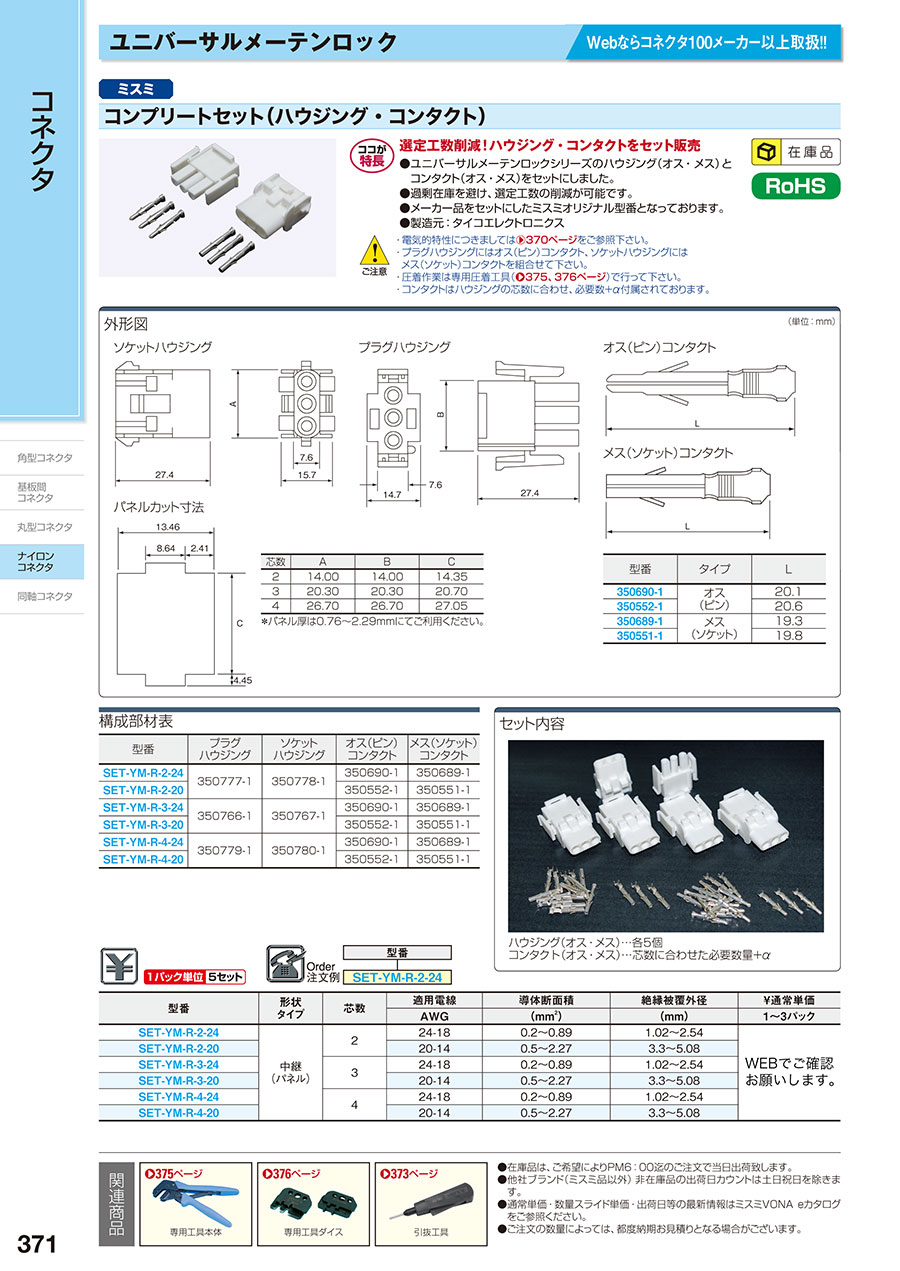

    EW-371

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
