型番	形状タイプ	芯数	適応電線	導体断面積	絶縁被覆
型番	形状タイプ	芯数	AWG	（mm2）	外径（最大）
SET-MYM-R-2-26	中継	2	26〜22	0.12〜0.3	1.2〜1.8
SET-MYM-R-2-22			22〜18	0.3〜0.75	1.5〜2.4
SET-MYM-R-2-20			20〜16	0.5〜1.25	2.0〜3.2
SET-MYM-R-3-26		3	26〜22	0.12〜0.3	1.2〜1.8
SET-MYM-R-3-22			22〜18	0.3〜0.75	1.5〜2.4
SET-MYM-R-3-20			20〜16	0.5〜1.25	2.0〜3.2
SET-MYM-P-2-26	パネル	2	26〜22	0.12〜0.3	1.2〜1.8
SET-MYM-P-2-22			22〜18	0.3〜0.75	1.5〜2.4
SET-MYM-P-2-20			20〜16	0.5〜1.25	2.0〜3.2
SET-MYM-P-3-26		3	26〜22	0.12〜0.3	1.2〜1.8
SET-MYM-P-3-22			22〜18	0.3〜0.75	1.5〜2.4
SET-MYM-P-3-20			20〜16	0.5〜1.25	2.0〜3.2
SET-MYM-P-4-26		4	26〜22	0.12〜0.3	1.2〜1.8
SET-MYM-P-4-22			22〜18	0.3〜0.75	1.5〜2.4
SET-MYM-P-4-20			20〜16	0.5〜1.25	2.0〜3.2

概要仕様

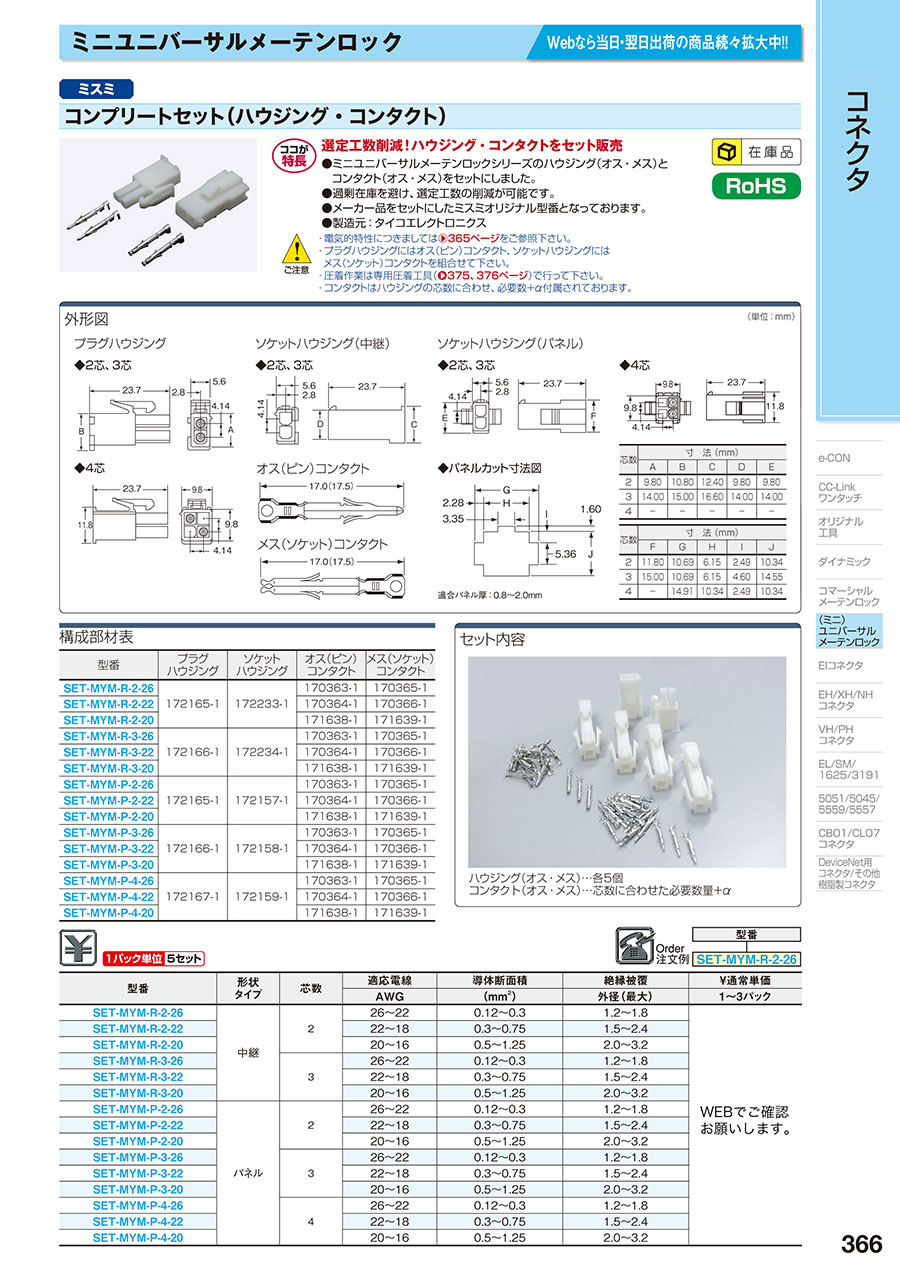

外形図			（単位：mm）
プラグハウジング ◆2芯、3芯	ソケットハウジング(中継) ◆2芯、3芯	ソケットハウジング(パネル) ◆2芯、3芯	◆4芯

◆4芯

オス（ピン）コンタクト

メス（ソケット）コンタクト

◆パネルカット寸法図

適合パネル厚：0.8～2.0mm

芯数	寸　法（mm）
芯数	A	B	C	D	E
2	9.80	10.80	12.40	9.80	9.80
3	14.00	15.00	16.60	14.00	14.00
4	-	-	-	-	-

芯数	寸　法（mm）
芯数	F	G	H	I	J
2	11.80	10.69	6.15	2.49	10.34
3	15.00	10.69	6.15	4.60	14.55
4	-	14.91	10.34	2.49	10.34

セット内容

ハウジング（オス・メス）・・・各5個
コンタクト（オス・メス）・・・芯数に合わせた必要数量+α

構成部材表

型式	プラグハウジング	ソケットハウジング	オス(ピン) コンタクト	メス(ソケット) コンタクト
SET-MYM-R-2-26	172165-1	172233-1	170363-1	170365-1
SET-MYM-R-2-22			170364-1	170366-1
SET-MYM-R-2-20			171638-1	171639-1
SET-MYM-R-3-26	172166-1	172234-1	170363-1	170365-1
SET-MYM-R-3-22			170364-1	170366-1
SET-MYM-R-3-20			171638-1	171639-1
SET-MYM-P-2-26	172165-1	172157-1	170363-1	170365-1
SET-MYM-P-2-22			170364-1	170366-1
SET-MYM-P-2-20			171638-1	171639-1
SET-MYM-P-3-26	172166-1	172158-1	170363-1	170365-1
SET-MYM-P-3-22			170364-1	170366-1
SET-MYM-P-3-20			171638-1	171639-1
SET-MYM-P-4-26	172167-1	172159-1	170363-1	170365-1
SET-MYM-P-4-22			170364-1	170366-1
SET-MYM-P-4-20			171638-1	171639-1

型番リスト

表示件数

型番

RoHS?	最小発注数量

10	1パック 5個入り
10	1パック 5個入り
10	1パック 5個入り
10	1パック 5個入り
10	1パック 5個入り
10	1パック 5個入り
10	1パック 5個入り
10	1パック 5個入り
10	1パック 5個入り
10	1パック 5個入り
10	1パック 5個入り
10	1パック 5個入り
10	1パック 5個入り
10	1パック 5個入り
10	1パック 5個入り

通常単価(税別) (税込単価)	通常出荷日

1,266円 ( 1,393円 )	在庫品1日目当日出荷可能
1,266円 ( 1,393円 )	在庫品1日目当日出荷可能
1,266円 ( 1,393円 )	在庫品1日目当日出荷可能
1,200円 ( 1,320円 )	在庫品1日目当日出荷可能
1,288円 ( 1,417円 )	在庫品1日目当日出荷可能
1,353円 ( 1,488円 )	在庫品1日目当日出荷可能
1,426円 ( 1,569円 )	在庫品1日目当日出荷可能
1,695円 ( 1,865円 )	在庫品1日目当日出荷可能
1,780円 ( 1,958円 )	在庫品1日目当日出荷可能
1,266円 ( 1,393円 )	在庫品1日目当日出荷可能
1,266円 ( 1,393円 )	在庫品1日目当日出荷可能
1,266円 ( 1,393円 )	在庫品1日目当日出荷可能
1,288円 ( 1,417円 )	在庫品1日目当日出荷可能
1,288円 ( 1,417円 )	在庫品1日目当日出荷可能
1,353円 ( 1,488円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

選定工数削減！ハウジング・コネクタをセット販売。1パック5セット。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

【ココが特長】
●ミニユニバーサルメーテンロックシリーズのハウジング（オス・メス）とコンタクト（オス・メス）をセットにしました。
●過剰在庫を避け、選定工数の削減が可能です。
【ご注意】
・電気的特性につきましてはP365をご参照下さい。
・プラグハウジングにはオス（ピン）コンタクト、ソケットハウジングには
メス（ソケット）コンタクトを組合せて下さい。
・圧着作業はMSHT-A04で行って下さい。
・コンタクトはハウジングの芯数に合わせ、必要数＋α付属されております。
