ｺﾏｰｼｬﾙﾒｰﾃﾝﾛｯｸ コンプリートセット（ハウジング・コンタクト）【5個入り】
- 通常単価(税別)
- 1,984円～2,893円特別価格
- 税込単価
- 2,182円～3,182円特別価格
通常出荷日：在庫品1日目当日出荷可能
選定工数削減！ハウジング・コネクタをセット販売。1パック5セット。
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| SET-CM-R-2-24 |
| 1パック単位 | 5セット |
| 型番 | 形状 タイプ | 芯数 | 適用電線 | 導体断面積 | 絶縁被覆外径 |
| AWG | （mm2） | （mm） | |||
| SET-CM-R-2-24 | 中継 | 2 | 24〜18 | 0.2～0.89 | 2.5 |
| SET-CM-R-2-20 | 20～14 | 0.5～2.27 | 3.3 | ||
| SET-CM-R-3-24 | 3 | 24～18 | 0.2～0.89 | 2.5 | |
| SET-CM-R-3-20 | 20～14 | 0.5～2.27 | 3.3 | ||
| SET-CM-R-4-24 | 4 | 24～18 | 0.2～0.89 | 2.5 | |
| SET-CM-R-4-20 | 20～14 | 0.5～2.27 | 3.3 |
概要仕様
外形図 | （単位：mm） | |||||||||||||||||||||||||||||||||||
| ソケットハウジング ◆2芯,3芯,4芯 | プラグハウジング ◆2芯,3芯,4芯 | オス(ピン)コンタクト | ||||||||||||||||||||||||||||||||||
 |  |  | ||||||||||||||||||||||||||||||||||
| メス（ソケット)コンタクト | |||||||||||||||||||||||||||||||||||
セット内容
ハウジング(オス・メス)・・・各5個
コンタクト(オス・メス)・・・芯数に合わせた必要数量+α
構成部材表
| 型式 | プラグ ハウジング | ソケット ハウジング | オス(ピン) コンタクト | メス(ソケット) コンタクト |
| SET-CM-R-2-24 | 1-480319-0 | 1-480318-0 | 60618-1 | 60617-1 |
| SET-CM-R-2-20 | 60620-1 | 60619-1 | ||
| SET-CM-R-3-24 | 1-480305-0 | 1-480303-0 | 60618-1 | 60617-1 |
| SET-CM-R-3-20 | 60620-1 | 60619-1 | ||
| SET-CM-R-4-24 | 1-480426-0 | 1-480424-0 | 60618-1 | 60617-1 |
| SET-CM-R-4-20 | 60620-1 | 60619-1 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,998円1,398円 ( 1,538円 ) | 在庫品1日目当日出荷可能 |
1,984円1,388円 ( 1,527円 ) | 在庫品1日目当日出荷可能 |
2,176円1,523円 ( 1,675円 ) | 在庫品1日目当日出荷可能 |
2,163円1,081円 ( 1,189円 ) | 在庫品1日目当日出荷可能 |
2,425円848円 ( 933円 ) | 在庫品1日目当日出荷可能 |
2,893円1,012円 ( 1,113円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
選定工数削減！ハウジング・コネクタをセット販売。1パック5セット。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

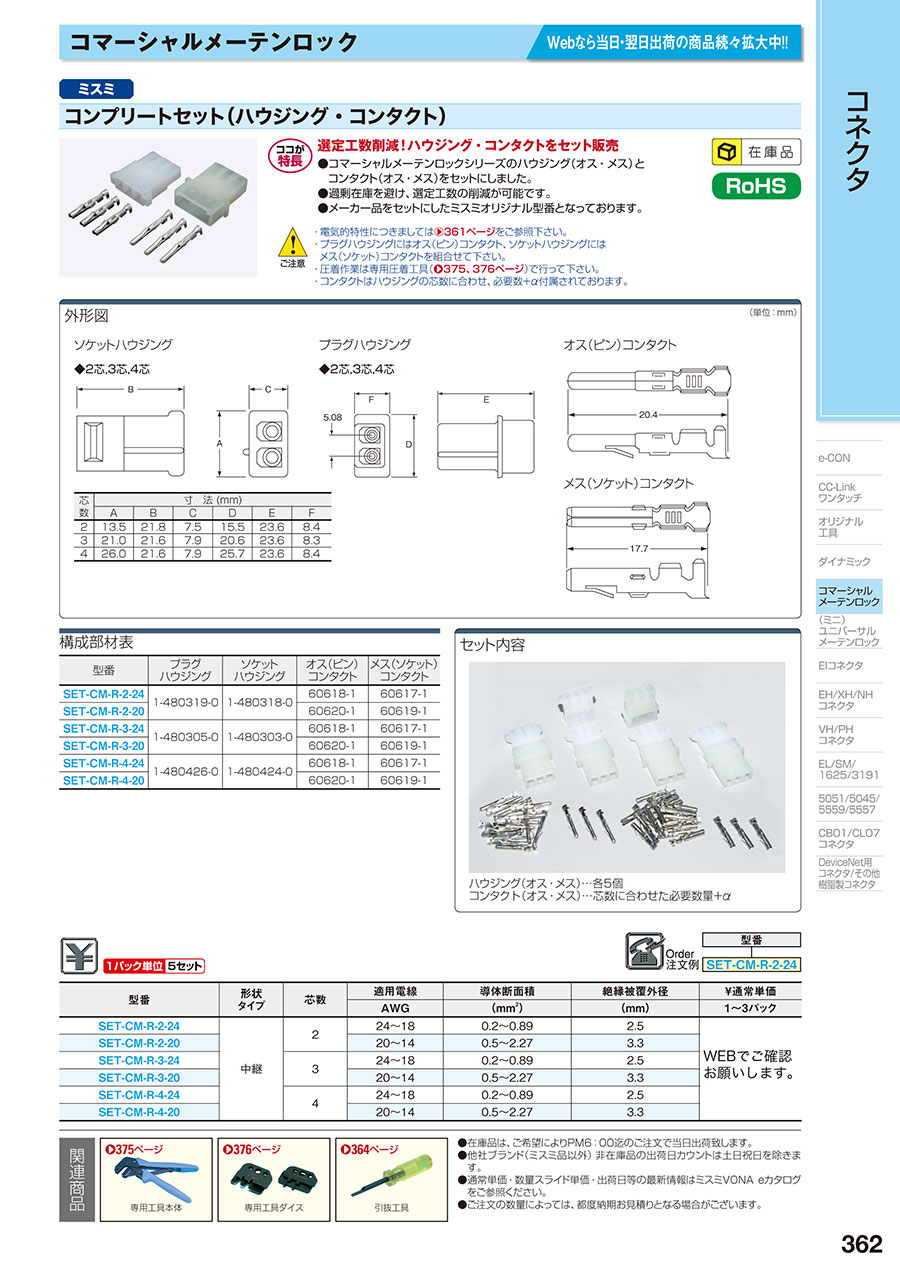

カタログ
ｺﾏｰｼｬﾙﾒｰﾃﾝﾛｯｸ コンプリートセット（ハウジング・コンタクト）のレビュー
設備装置に使用しました
4
4.02022/06/08
社内で新規に製作した設備装置の配線に使用しました。この商品は電源系、信号系に使用し、特に問題はありませんでした。ハウジン...もっと読む
0人が参考にしています。
電機保守担当者の消耗部品として購入。
3
3.02018/09/03
ミスミのＨＰでは、納期や金額が出ているので助かっています。 取引している商社を通せば安いのですが、見積・納期回答などに時...もっと読む
0人が参考にしています。
保全部品
4
4.02017/01/31
数量が少しで良かったので助かりました。
ピンもセットになっているので無駄な在庫を買わなくても済むので良いと思います。
0人が参考にしています。
