エレクトロニクス部品技術窓口

絞り込み条件

未確定：候補が4型番あります。

電線接続方法
~mm
- ハンダ
- その他
適用電線記号(AWG)
~mm
- #20 Max
- #24～#20
適合ケーブル仕上外径(φmm)
~mm
- 3～4
- 5～6
出荷日
- すべて
- 当日出荷可能

ミスミ

XS5　ストレートメスコネクタ

数量スライド割引
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 1,140円～1,930円

税込単価: 1,254円～2,123円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

NJC　JIS規格パネル取付レセプタクル（ネジ式）

通常価格(税別)： 383円 (税込価格：421円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

XS5　ストレートオスコネクタ

通常価格(税別)： 1,216円 (税込価格：1,338円)

通常出荷日：在庫品1日目

オムロン製。センサー用途に最適なM12互換・防水ワンタッチコネクタ。

詳細情報を確認する

規格・仕様：

IP67
信号用
センサー
ハンダ
金メッキ
ワンタッチロック

用途
ケーブル接続
シリーズ
その他
許容電流(A)
4
許容電圧(V)
250
ピン数
4
適用ピン・コンタクト
メス(ソケット)
接続方向
ストレート
耐環境性
防水性
シリーズ詳細
XS5
コネクタタイプ
ストレートタイプ
着脱方法
その他

未確定：候補が4型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型式	ケーブル径	結線方式	芯数	重量 (g)

EZM-XS5C-D421	φ5～6	ハンダ	4	13
EZM-XS5C-D425	φ3～4			13
EZM-XS5C-D4S1	φ5～6	ネジ		18
EZM-XS5C-D4S5	φ3～4			18

概要仕様

スマートクリック対応機器情報
●以下のオムロン製製品は本製品と同じ構造のワンタッチ機構（スマートクリック）に対応しています

製品区分	オムロン代表型式
近接センサ	E2E-X7D1-M1TGJ 0.3M
近接センサ	E2EZ-X2D1-M1TGJ0.3M
光電センサ	E3ZM-CT61-M1TJ 0.3M
光電センサ	E3ZM-CL64H-M1TJ0.3M
リミットスイッチ	WLG2-55LD-M1TGJ 0.5M
リミットスイッチ	D4C-3024-M1TGJ 0.5M

※上記は一例です。他にも対応機種はございます。
※オムロン社製の製品で形式末尾が「-M1TJ」／「-M1TGJ」の機種は互換性がございます
　例）E2E-X7D1-M1TGJ 0.3M
　E3Z-E3ZM-CT61-M1TJ 0.3M

型番リスト

表示件数

型番

電線接続方法

適用電線記号

(AWG)

適合ケーブル仕上外径

(φmm)

電線接続方法詳細

最小発注数量

その他	#24～#20	5～6	ネジ止め	1個
その他	#24～#20	3～4	ネジ止め	1個
ハンダ	#20 Max	5～6	-	1個
ハンダ	#20 Max	3～4	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,140円 ( 1,254円 )	在庫品1日目当日出荷可能
1,892円 ( 2,081円 )	在庫品1日目当日出荷可能
1,150円 ( 1,265円 )	在庫品1日目当日出荷可能
1,930円 ( 2,123円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

オムロン製。センサー用途に最適なM12互換・防水ワンタッチコネクタ。

●本製品はオムロン製の商品です。
●センサー用途に最適なM12互換のメスタイプの小型コネクタです
●結線方式は専用工具を必要としないはんだとねじ式を採用
●新たなロック構造スマートクリックで容易にかん合することが可能です
●IP67の保護構造は過酷な環境におけるセンサーケーブルに適しています

※ロック方式はバヨネットロック機構になります

・キャップの締め付けにプライヤ等の工具は使わないでください。破損の原因となりますので、締め付けは必ず手で行ってください。
・キャップの締め付けが不十分だとIP67の防水性が保てなくなることが考えられます。目安は0.39〜0.49N･m（4〜5kgf･cm）で締め付けてください。
・ロック方式はバヨネットロック機構になります
・スマートクリック非搭載のM12コネクタとの接続はネジ式となります

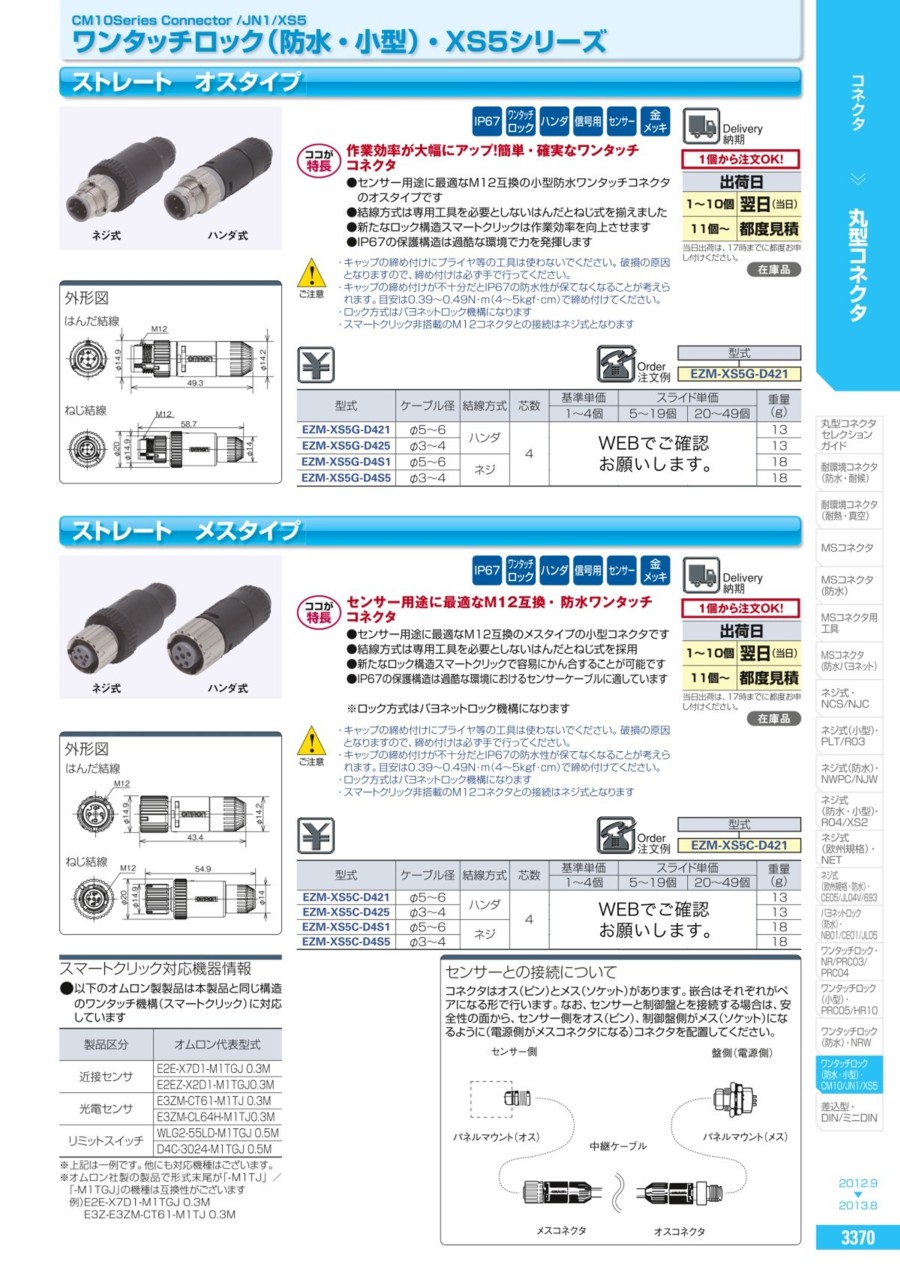

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
