バヨネット式MSコネクタ パネル取付レセプタクル（防水）
- 数量スライド割引
- 値下げ
- 納期短縮
- 通常単価(税別)
- 9,898円～25,641円
- 税込単価
- 10,888円～28,205円
第一電子工業(DDK)製。バヨネット式ＭＳコネクタ パネル取付レセプタクル。
詳細情報を確認する商品仕様
規格表
| 型式 | - | シェルサイズ | - | 配列番号 | - | コンタクト形状 |
| DMS3102CA | - | 20 | - | 29 | - | P |
| 型番 | シェル | 配列 | コンタクト 形状 | 芯数 | 通常出荷日 |
| DMS3102CA | 14S | 1 | P：オス S：メス | 3 | 4日目 |
| 2 | 4 | ||||
| 5 | 5 | ||||
| 18 | 1 | 10 | |||
| 10 | 4 | ||||
| 12 | 6 | ||||
| 19 | 10 | ||||
| 21 | 3 | ||||
| 20 | 7 | 8 | |||
| 27 | 14 | ||||
| 29 | 17 | ||||
| 22 | 22 | 4 | |||
| 24 | 28 | 24 | |||
| 28 | 21 | 37 | |||
| 32 | 17 | 4 | |||
| 36 | 3 | 6 |
概要仕様
［バックシェル取付Vネジ］
14S 3/4-20UNEF-2A
18 1-20UNEF-2A
20 1 1/8-18UNEF-2A
22 1 1/4-18UNEF-2A
24 1 3/8-18UNEF-2A
28 1 5/8-18UNEF-2A
32 1 7/8-16UN-2A
36 2 1/8-16UN-2A
| パネル取付レセプタクル | 勘合相手 | ||
| ストレートプラグ | アングルプラグ | キャップ | |
| DMS3102CA | DMS3106CA | DMS3108CA | DCARC |
共通仕様
適用電線サイズおよびコンタクトサイズ
※電線サイズは頻繁に参照する数値の為、緑字にしてあります。適切な電線被覆むき長さはコンタクトのハンダ付け穴長（L寸法）に1～3mm程度プラスした寸法です。なおL寸法、D寸法はオスコネクタ（ピン）もメスコネクタ（ソケット）も同じです。またケーブル選定の際にはケーブルクランプの内径にケーブルが納まるかどうかもご確認ください。
| コンタクト | 適合電線サイズ | ||||||
| コンタクトサイズ | ハンダ付穴直径φＤ（mm） | ピンコンタクト接触部径φA（mm） | L（mm） | AWG | 導体断面積（mm2） | ||
| #16 | 1.85 | 1.6 | 6.4 | 16〜20 | 1.25以下 | ||
| #12 | 2.95 | 2.4 | 9.5 | 12〜14 | 3.5以下 | ||
| #8 | 5.31 | 3.6 | 12.7 | 8〜10 | 8以下 | ||
| #4 | 8.45 | 5.7 | 15.9 | 4〜6 | 22以下 | ||
| #0 | 11.91 | 9.1 | 15.9 | 0〜2 | 50以下 | ||
電気的特性
※定格電流、定格電圧、耐電圧、絶縁抵抗は次ページの表にてご確認ください。| 接触抵抗 | コンタクトサイズ | 試験電流DC | 電圧降下 | オス側とメス側のコネクタを使用状態と同状態に結合し、 試験電流を通電し、電圧降下法により測定し左記値を満 足すること。 |
| #16 | 20A | 21mV以下 | ||
| #12 | 35A | 20mV以下 | ||
| #8 | 60A | 12mV以下 | ||
| #4 | 110A | 10mV以下 | ||
| #0 | 200A | 10mV以下 |
機械的特性
| 温度衝撃 | 低 温 | 高 温 | 左記の低温、高温を1サイクルとし、連続5サイクル行う。 低温、高温の放置時間は30分以上とする。 | ||||
| -55（-5～+0）℃ | +125（-0～+3）℃ | ||||||
| （1）コネクタにひび割れ、破損のないこと。 （2）終了後耐電圧試験を満足すること。 | |||||||
| 耐 湿 | 下記の耐電圧を満足のこと。 | 結合したコネクタとパネルマウントを温度71±2℃と相対湿度 95±3％に14日間さらし、終了後乾燥せず左表の耐電圧試験 を5分間行う。 | |||||
| 試験分類記号 | AC.V（r.m.s） | ||||||
| INST | 300 | ||||||
| A | 750 | ||||||
| D | 1,350 | ||||||
| E | 1,875 | ||||||
| B | 2,775 | ||||||
| C | 4,500 | ||||||
| 腐 食 | （1）地金の露出やコネクタの結合・離脱を害する腐食のないこと。 （2）接触抵抗の測定 | 温度35℃、濃度5％の塩水噴霧中に48時間さらし、終了後流水で洗い 38±3℃の空気循環槽で12時間乾燥させ、完了後接触抵抗、耐電圧試 験を行う。 | |||||
| コンタクトサイズ | 試験電流 | 電圧降下（以下） | |||||
| #16 | 20A | 35mV | |||||
| #12 | 35 | 30 | |||||
| #8 | 60 | 25 | |||||
| #4 | 110 | 20 | |||||
| #0 | 200 | 20 | |||||
| （3）下表の耐電圧を満足すること。 | |||||||
| 試験分類記号 | AC.V（r.m.s） | 分類記号 | AC.V（r.m.s） | ||||
| INST | 400 | E | 2,500 | ||||
| A | 1,000 | B | 3,500 | ||||
| D | 1,800 | C | 6,000 | ||||
■コンタクト配列表（芯数順） オス（ピン）コネクタの結合面から見た図です。
| 1コンタクト | 2コンタクト |
 | |
| 3コンタクト |
 |
| 4コンタクト |
 |
| 5コンタクト |
 |
| 6コンタクト |
 |
| 7コンタクト | 8コンタクト | 9コンタクト |
 |  |  |
| 10コンタクト | 11コンタクト | 14コンタクト |
 |  |  |
| 14コンタクト | 16コンタクト |
 |  |
| 17コンタクト | 19コンタクト | 20コンタクト | 22コンタクト |
 |  |  |  |
| 24コンタクト | 26コンタクト | 30コンタクト | 31コンタクト |
 |  |  |  |
| 35コンタクト | 37コンタクト | 48コンタクト | 52コンタクト |
 |  |  |  |
| 54コンタクト | 73コンタクト | 100コンタクト |
 |  |  |
コンタクトサイズ記号
単芯使用時コンタクト許容電流A（）内は多芯で使用時の値です。
| #16 | #12 | #8 | #4 | #0 |
| 22（13） | 41（23） | 73（46） | 135（80） | 245（150） |
■配列No.
左側がコネクタ全体のシェルサイズ。右側がそのコンタクトの配列番号になります。これらを合せて配列No.と呼びます。
■芯数構成
右側がコンタクト1本当りのサイズになります。左側がコンタクトの本数になります。コンタクトサイズについては▶3212ページ
この場合は7本が#16のコンタクトサイズ。そして2本が#12のコンタクトサイズということです。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,913円 ( 10,904円 ) | 9日目 |
9,898円 ( 10,888円 ) | 9日目 |
17,473円 ( 19,220円 ) | 9日目 |
10,050円 ( 11,055円 ) | 9日目 |
10,065円 ( 11,072円 ) | 9日目 |
21,606円 ( 23,767円 ) | 9日目 |
20,179円 ( 22,197円 ) | 9日目 |
11,484円 ( 12,632円 ) | 9日目 |
12,200円 ( 13,420円 ) | 9日目 |
16,921円 ( 18,613円 ) | 9日目 |
11,880円 ( 13,068円 ) | 9日目 |
12,277円 ( 13,505円 ) | 9日目 |
12,612円 ( 13,873円 ) | 9日目 |
11,301円 ( 12,431円 ) | 9日目 |
11,850円 ( 13,035円 ) | 9日目 |
12,536円 ( 13,790円 ) | 9日目 |
12,826円 ( 14,109円 ) | 9日目 |
13,451円 ( 14,796円 ) | 9日目 |
13,939円 ( 15,333円 ) | 9日目 |
13,908円 ( 15,299円 ) | 9日目 |
16,097円 ( 17,707円 ) | 9日目 |
17,952円 ( 19,747円 ) | 9日目 |
14,213円 ( 15,634円 ) | 9日目 |
16,669円 ( 18,336円 ) | 9日目 |
19,170円 ( 21,087円 ) | 9日目 |
18,575円 ( 20,433円 ) | 9日目 |
25,641円 ( 28,205円 ) | 9日目 |
23,501円 ( 25,851円 ) | 9日目 |
25,620円 ( 28,182円 ) | 9日目 |
詳細情報
基本情報
第一電子工業(DDK)製。バヨネット式ＭＳコネクタ パネル取付レセプタクル。
バヨネット式MSコネクタ パネル取付レセプタクル
本商品は第一電子工業の商品にガスケットを加えたミスミ型番の商品となります
●嵌合方式が、リバースバヨネット方式により着脱が容易です。
●完全嵌合を音とマーキングで確認が可能です。
●コンタクトは、はんだ付けタイプです。
●振動・衝撃に強い
●使用温度範囲：−55℃～＋125℃
●VG95234準拠（嵌合方式）及びMIL-DTL-5015準拠（インサート配列）

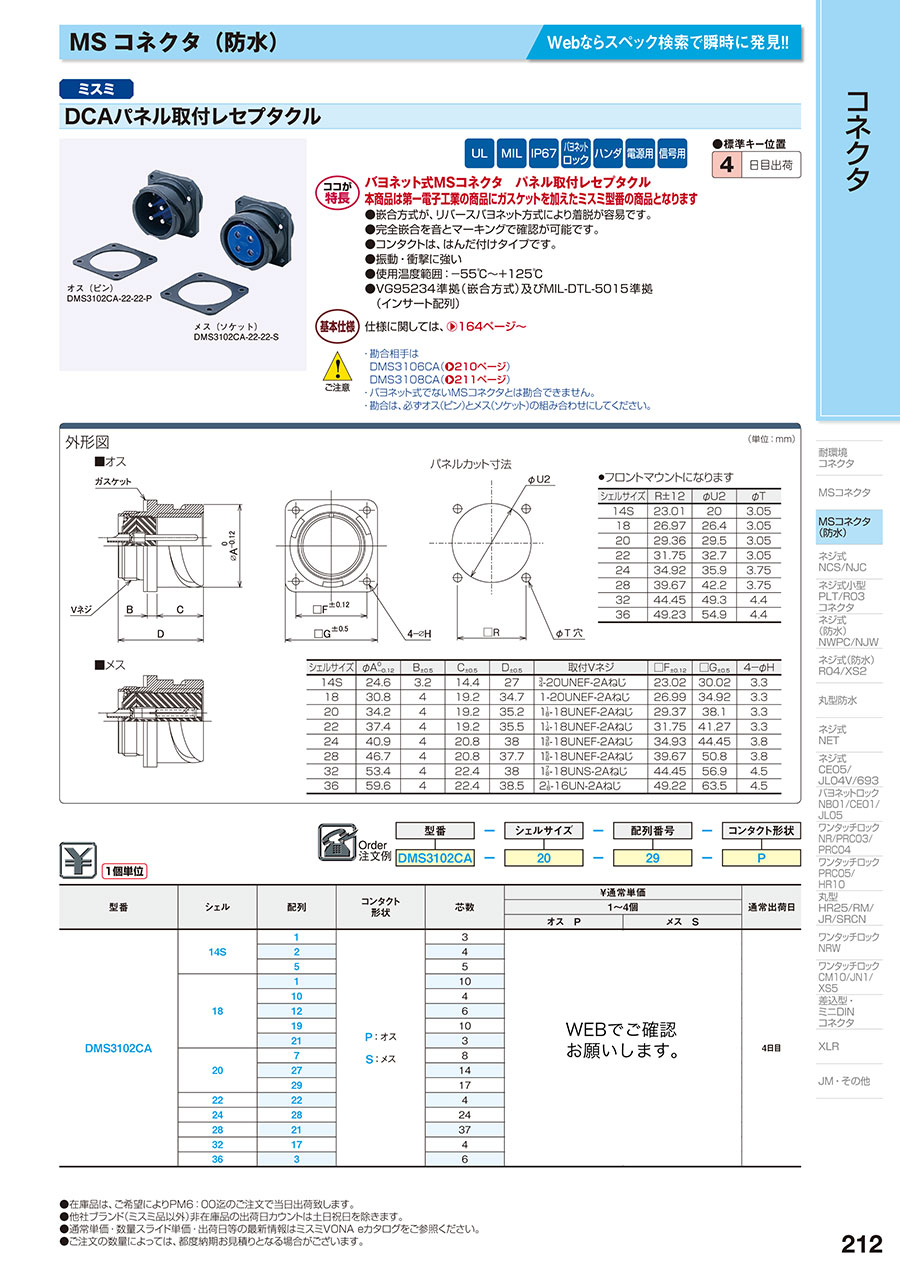

カタログ
