バヨネット式MSコネクタ　アングルプラグ(防水)

数量スライド割引
値下げ
納期短縮

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 11,331円～25,907円

税込単価: 12,464円～28,498円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

バヨネット式ＭＳコネクタ　ストレートプラグ(防水)

通常価格(税別)： 12,810円 (税込価格：14,091円)

通常出荷日：5 日目～

【特長】第一電子工業（DDK）製のバヨネット式MSコネクタ、防水アングルプラグ...

詳細情報を確認する

規格・仕様：

MIL
IP67
電源用
信号用
ハンダ
バヨネットロック

用途
パネルマウント
シリーズ
MS
電線接続方法
ハンダ
接続方向
ストレート
耐環境性
防水性
代表規格
UL
その他規格（MIL）
○
コネクタタイプ
アングルタイプ
着脱方法
バヨネット

未確定：候補が20型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型番	シェル	配列	コンタクト形状	芯数	通常出荷日


DMS3108CA	18	1	P：オス S：メス	10	4日目
		10		4
		12		6
		19		10
		21		3
	20	7		8
		27		14
		29		17
	22	22		4
	24	28		24
	28	21		37
	32	17		4

概要仕様

●組み合わせ

ストレートプラグ	勘合相手		ケーブルクランプ
	パネル取付レセプタクル	キャップ
DMS3108CA	DMS3102CA	DCAPC	CE3057

バヨネット式MSコネクタ　アングルプラグ(防水):関連画像

型番リスト

表示件数

型番

許容電流(A)	許容電圧(V)	ピン数	適用ピン・コンタクト	シェルサイズ	最小発注数量

13	500	10	オス(プラグ)	18	1個
13	500	10	メス(ソケット)	18	1個
23	500	4	メス(ソケット)	18	1個
13	500	6	オス(プラグ)	18	1個
13	500	10	オス(プラグ)	18	1個
13	500	10	メス(ソケット)	18	1個
23	500	3	オス(プラグ)	18	1個
23	500	3	メス(ソケット)	18	1個
13	900	8	オス(プラグ)	20	1個
13	900	8	メス(ソケット)	20	1個
13	500	14	オス(プラグ)	20	1個
13	500	14	メス(ソケット)	20	1個
13	500	17	オス(プラグ)	20	1個
13	500	17	メス(ソケット)	20	1個
46	500	4	オス(プラグ)	22	1個
46	500	4	メス(ソケット)	22	1個
13	200	24	オス(プラグ)	24	1個
13	500	37	メス(ソケット)	28	1個
80	900	4	オス(プラグ)	32	1個
80	900	4	メス(ソケット)	32	1個

通常単価(税別) (税込単価)	通常出荷日

16,588円 ( 18,247円 )	9日目
20,506円 ( 22,557円 )	9日目
16,408円 ( 18,049円 )	9日目
15,736円 ( 17,310円 )	9日目
11,331円 ( 12,464円 )	9日目
11,651円 ( 12,816円 )	9日目
18,224円 ( 20,046円 )	9日目
15,928円 ( 17,521円 )	9日目
11,606円 ( 12,767円 )	9日目
11,911円 ( 13,102円 )	9日目
18,117円 ( 19,929円 )	9日目
20,813円 ( 22,894円 )	9日目
22,868円 ( 25,155円 )	9日目
13,558円 ( 14,914円 )	9日目
17,459円 ( 19,205円 )	9日目
19,555円 ( 21,511円 )	9日目
21,538円 ( 23,692円 )	6日目
25,907円 ( 28,498円 )	6日目
17,767円 ( 19,544円 )	9日目
24,710円 ( 27,181円 )	9日目

詳細情報

基本情報

基本情報

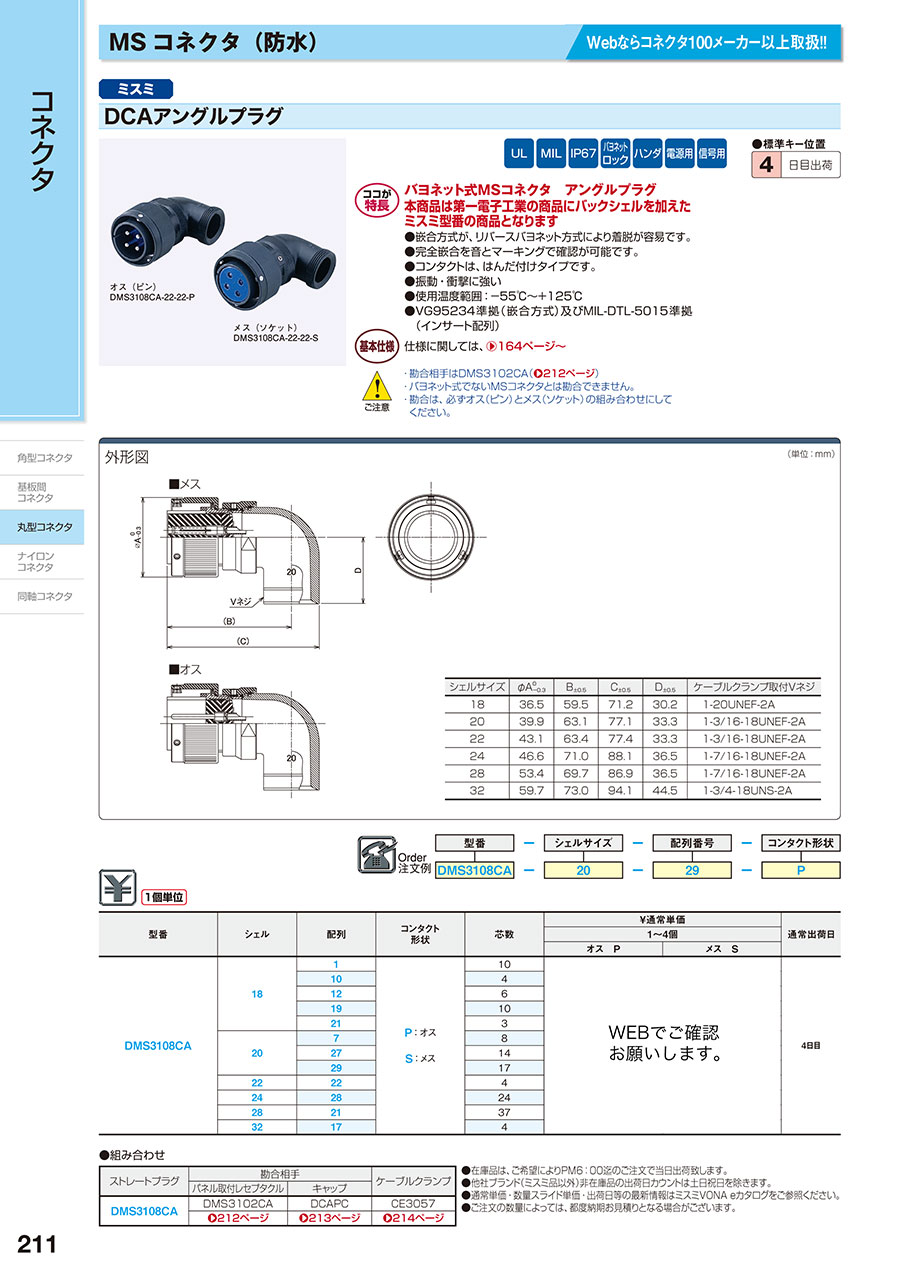

【特長】
第一電子工業（DDK）製のバヨネット式MSコネクタ、防水アングルプラグです。
狭い設置に便利な90度アングルコネクタです。
本商品は第一電子工業の商品にバックシェルを加えた
ミスミ型番の商品となります。
嵌合方式が、リバースバヨネット方式により着脱が容易です。
完全嵌合を音とマーキングで確認が可能です。
コンタクトは、はんだ付けタイプです。
振動・衝撃に強いです。

バヨネット式MSコネクタ　アングルプラグ
本商品は第一電子工業の商品にバックシェルを加えた
ミスミ型番の商品となります
●嵌合方式が、リバースバヨネット方式により着脱が容易です。
●完全嵌合を音とマーキングで確認が可能です。
●コンタクトは、はんだ付けタイプです。
●振動・衝撃に強い
●使用温度範囲：−55℃～＋125℃
●VG95234準拠（嵌合方式）及びMIL-DTL-5015準拠（インサート配列）

・勘合相手はDMS3102CA
・バヨネット式でないMSコネクタとは勘合できません。
・勘合は、必ずオス（ピン）とメス（ソケット）の組み合わせにしてください。

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
SS30UCR UL／CE対応
ミスミ
SS300R　UL規格　小径
SS300R　UL規格　小径・低価格
ミスミ
PRC05コネクタ付ケーブルワンタッチ・ストレート・パネル取付タイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

バヨネット式MSコネクタ　アングルプラグ(防水)のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品バヨネット式MSコネクタ　アングルプラグ(防水)	バヨネット式MS3106 ストレートプラグ(防水)	バヨネット式MS3102 パネル取付レセプタクル(防水)	バヨネット式MS3101中継アダプタ(防水）	PLT　アングルプラグ（ネジ式）	NCS　アングルプラグ（ネジ式）
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	11,331円-	3,313円 -	5,011円 -	5,024円 -	318円 -	2,005円 -
通常出荷日	6日目〜	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目
用途	パネルマウント	パネルマウント	パネルマウント	ケーブル接続	ケーブル接続	ケーブル接続
シリーズ	MS	その他	その他	その他	PLT	NCS
電線接続方法	ハンダ	ハンダ	ハンダ	ハンダ	ハンダ	ハンダ
接続方向	ストレート	ストレート	ストレート	ストレート	アングル	アングル
耐環境性	防水性	防水性	防水性	防水性	耐環境性なし	耐環境性なし
