バヨネット式ＭＳコネクタ　ストレートプラグ(防水)

数量スライド割引
値下げ
納期短縮

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 12,810円～36,173円

税込単価: 14,091円～39,790円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

JIS規格丸型防水コネクタストレートプラグ（バヨネットロック）NB01/CE01シリーズ

3.5

通常価格(税別)： 5,517円 (税込価格：6,069円)

通常出荷日：在庫品1日目

【特長】第一電子工業（DDK）製のバヨネット式MSコネクタ、防水ストレートプラ...

詳細情報を確認する

規格・仕様：

MIL
IP67
電源用
信号用
ハンダ
バヨネットロック

用途
パネルマウント
シリーズ
MS
電線接続方法
ハンダ
接続方向
ストレート
耐環境性
防水性
代表規格
UL
その他規格（MIL）
○
コネクタタイプ
ストレートタイプ
着脱方法
バヨネット

未確定：候補が24型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型式	-	シェルサイズ	-	配列番号	-	コンタクト形状
DMS3106CA	-	20	-	29	-	P

型番	シェル	配列	コンタクト形状	芯数	通常出荷日


DMS3106CA	14S	1	P：オス S：メス	3	4日目
		2		4
		5		5
	18	1		10
		10		4
		12		6
		19		10
		21		3
	20	7		8
		27		14
		29		17
	22	22		4
	24	28		24
	28	21		37
	32	17		4
	36	3		6

概要仕様

外形図				（単位：mm）
■メス

■オス	シェルサイズ	φA（-0.3～0）	B_±0.5	ケーブルクランプ取付Vネジ
	14S	29.2	（47.3）	3/4-20UNEF-2A
	18	36.5	（58.5）	1-20UNEF-2A
	20	39.9	（62.4）	1-3/16-18UNEF-2A
	22	43.1	（62.7）	1-3/16-18UNEF-2A
	24	46.6	（69.5）	1-7/16-18UNEF-2A
	28	53.4	（74.0）	1-7/16-18UNEF-2A
	32	59.7	（79.7）	1-3/4-18UNS-2A
	36	66	（83.8）	2-18UNS-2A

●組み合わせ

ストレートプラグ	勘合相手		ケーブルクランプ
	パネル取付レセプタクル	キャップ
DMS3106CA	DMS3102CA	DCAPC	CE3057
	商品ページ	商品ページ	商品ページ

共通仕様

適用電線サイズおよびコンタクトサイズ

※電線サイズは頻繁に参照する数値の為、緑字にしてあります。
適切な電線被覆むき長さはコンタクトのハンダ付け穴長（L寸法）に1～3mm程度プラスした寸法です。なおL寸法、D寸法はオスコネクタ（ピン）もメスコネクタ（ソケット）も同じです。またケーブル選定の際にはケーブルクランプの内径にケーブルが納まるかどうかもご確認ください。

コンタクト				適合電線サイズ
コンタクトサイズ	ハンダ付穴直径φＤ（mm）	ピンコンタクト接触部径φA（mm）	L（mm）	AWG	導体断面積（mm²）
#16	1.85	1.6	6.4	16〜20	1.25以下
#12	2.95	2.4	9.5	12〜14	3.5以下
#8	5.31	3.6	12.7	8〜10	8以下
#4	8.45	5.7	15.9	4〜6	22以下
#0	11.91	9.1	15.9	0〜2	50以下

バヨネット式ＭＳコネクタ　ストレートプラグ(防水) (DMS3106CA-20-29-P):関連画像

電気的特性

※定格電流、定格電圧、耐電圧、絶縁抵抗は次ページの表にてご確認ください。

接触抵抗	コンタクトサイズ	試験電流DC	電圧降下	オス側とメス側のコネクタを使用状態と同状態に結合し、試験電流を通電し、電圧降下法により測定し左記値を満足すること。
	#16	20A	21mV以下
	#12	35A	20mV以下
	#8	60A	12mV以下
	#4	110A	10mV以下
	#0	200A	10mV以下

機械的特性

温度衝撃	低　温			高　温			左記の低温、高温を1サイクルとし、連続5サイクル行う。低温、高温の放置時間は30分以上とする。
	-55（-5～+0）℃			+125（-0～+3）℃
	（1）コネクタにひび割れ、破損のないこと。（2）終了後耐電圧試験を満足すること。
耐　湿	下記の耐電圧を満足のこと。						結合したコネクタとパネルマウントを温度71±2℃と相対湿度 95±3％に14日間さらし、終了後乾燥せず左表の耐電圧試験を5分間行う。
	試験分類記号			AC.V（r.m.s）
	INST			300
	A			750
	D			1,350
	E			1,875
	B			2,775
	C			4,500
腐　食	（1）地金の露出やコネクタの結合・離脱を害する腐食のないこと。（2）接触抵抗の測定						温度35℃、濃度5％の塩水噴霧中に48時間さらし、終了後流水で洗い38±3℃の空気循環槽で12時間乾燥させ、完了後接触抵抗、耐電圧試験を行う。
	コンタクトサイズ		試験電流		電圧降下（以下）
	#16		20A		35mV
	#12		35		30
	#8		60		25
	#4		110		20
	#0		200		20
	（3）下表の耐電圧を満足すること。
	試験分類記号	AC.V（r.m.s）		分類記号		AC.V（r.m.s）
	INST	400		E		2,500
	A	1,000		B		3,500
	D	1,800		C		6,000

共通仕様

■コンタクト配列表（芯数順）　オス（ピン）コネクタの結合面から見た図です。

1コンタクト	2コンタクト

3コンタクト

4コンタクト

5コンタクト

6コンタクト

7コンタクト	8コンタクト	9コンタクト

10コンタクト	11コンタクト	14コンタクト

14コンタクト	16コンタクト

17コンタクト	19コンタクト	20コンタクト	22コンタクト

24コンタクト	26コンタクト	30コンタクト	31コンタクト

35コンタクト	37コンタクト	48コンタクト	52コンタクト

54コンタクト	73コンタクト	100コンタクト

コンタクトサイズ記号
バヨネット式ＭＳコネクタ　ストレートプラグ(防水) (DMS3106CA-20-29-P):関連画像

単芯使用時コンタクト許容電流A（）内は多芯で使用時の値です。

#16	#12	#8	#4	#0
22（13）	41（23）	73（46）	135（80）	245（150）

■配列No.

左側がコネクタ全体のシェルサイズ。右側がそのコンタクトの配列番号になります。これらを合せて配列No.と呼びます。
バヨネット式ＭＳコネクタ　ストレートプラグ(防水) (DMS3106CA-20-29-P):関連画像

■芯数構成

右側がコンタクト1本当りのサイズになります。左側がコンタクトの本数になります。コンタクトサイズについては▶3212ページ
バヨネット式ＭＳコネクタ　ストレートプラグ(防水) (DMS3106CA-20-29-P):関連画像

この場合は7本が#16のコンタクトサイズ。そして2本が#12のコンタクトサイズということです。

型番リスト

表示件数

型番

許容電流(A)	許容電圧(V)	ピン数	適用ピン・コンタクト	シェルサイズ	最小発注数量

13	500	3	オス(プラグ)	14S	1個
13	200	4	オス(プラグ)	14S	1個
13	200	5	メス(ソケット)	14S	1個
13	500	10	オス(プラグ)	18	1個
23	500	4	オス(プラグ)	18	1個
23	500	4	メス(ソケット)	18	1個
13	500	6	オス(プラグ)	18	1個
13	500	6	メス(ソケット)	18	1個
13	500	10	オス(プラグ)	18	1個
13	900	8	オス(プラグ)	20	1個
13	500	14	オス(プラグ)	20	1個
13	500	14	メス(ソケット)	20	1個
13	500	17	オス(プラグ)	20	1個
13	500	17	メス(ソケット)	20	1個
46	500	4	オス(プラグ)	22	1個
46	500	4	メス(ソケット)	22	1個
13	200	24	オス(プラグ)	24	1個
13	200	24	メス(ソケット)	24	1個
13	500	37	オス(プラグ)	28	1個
13	500	37	メス(ソケット)	28	1個
80	900	4	オス(プラグ)	32	1個
80	900	4	メス(ソケット)	32	1個
150/23	900	6	メス(ソケット)	26	1個
150/23	900	6	メス(ソケット)	26	1個

通常単価(税別) (税込単価)	通常出荷日

14,406円 ( 15,847円 )	5日目
12,810円 ( 14,091円 )	5日目
13,664円 ( 15,030円 )	5日目
19,217円 ( 21,139円 )	9日目
17,822円 ( 19,604円 )	9日目
14,436円 ( 15,880円 )	9日目
18,144円 ( 19,958円 )	9日目
15,454円 ( 16,999円 )	9日目
14,558円 ( 16,014円 )	9日目
14,844円 ( 16,328円 )	6日目
21,230円 ( 23,353円 )	6日目
22,062円 ( 24,268円 )	6日目
16,693円 ( 18,362円 )	6日目
23,029円 ( 25,332円 )	6日目
16,186円 ( 17,805円 )	5日目
21,960円 ( 24,156円 )	5日目
20,130円 ( 22,143円 )	5日目
21,188円 ( 23,307円 )	6日目
25,787円 ( 28,366円 )	6日目
26,819円 ( 29,501円 )	6日目
23,830円 ( 26,213円 )	9日目
24,705円 ( 27,176円 )	9日目
33,346円 ( 36,681円 )	5日目
36,173円 ( 39,790円 )	5日目

詳細情報

基本情報

基本情報

【特長】
第一電子工業（DDK）製のバヨネット式MSコネクタ、防水ストレートプラグです。
結合が容易なワンタッチロック方式。
本商品は第一電子工業の商品にバックシェルを加えた
ミスミ型番の商品となります。
嵌合方式が、リバースバヨネット方式により着脱が容易です。
完全嵌合を音とマーキングで確認が可能です。
コンタクトは、はんだ付けタイプです。
振動・衝撃に強いです。

【ココが特長】
バヨネット式MSコネクタ　ストレ－トプラグ
本商品は第一電子工業の商品にバックシェルを加えた
ミスミ型番の商品となります
●嵌合方式が、リバースバヨネット方式により着脱が容易です。
●完全嵌合を音とマーキングで確認が可能です。
●コンタクトは、はんだ付けタイプです。
●振動・衝撃に強い
●VG95234準拠（嵌合方式）及びMIL-DTL-5015準拠（インサート配列）

【ご注意】
・勘合相手はDMS3102CA
・バヨネット式でないMSコネクタとは勘合できません。
・勘合は、必ずオス（ピン）とメス（ソケット）の組み合わせにしてください。

こちらの製品は第一電子工業様の型式ではDCAから始まる型式となります。

例）ミスミ型式：DMS3106CA-20-7-SはDDK型式：DCA3106A20-7S-D-BSSでございます。

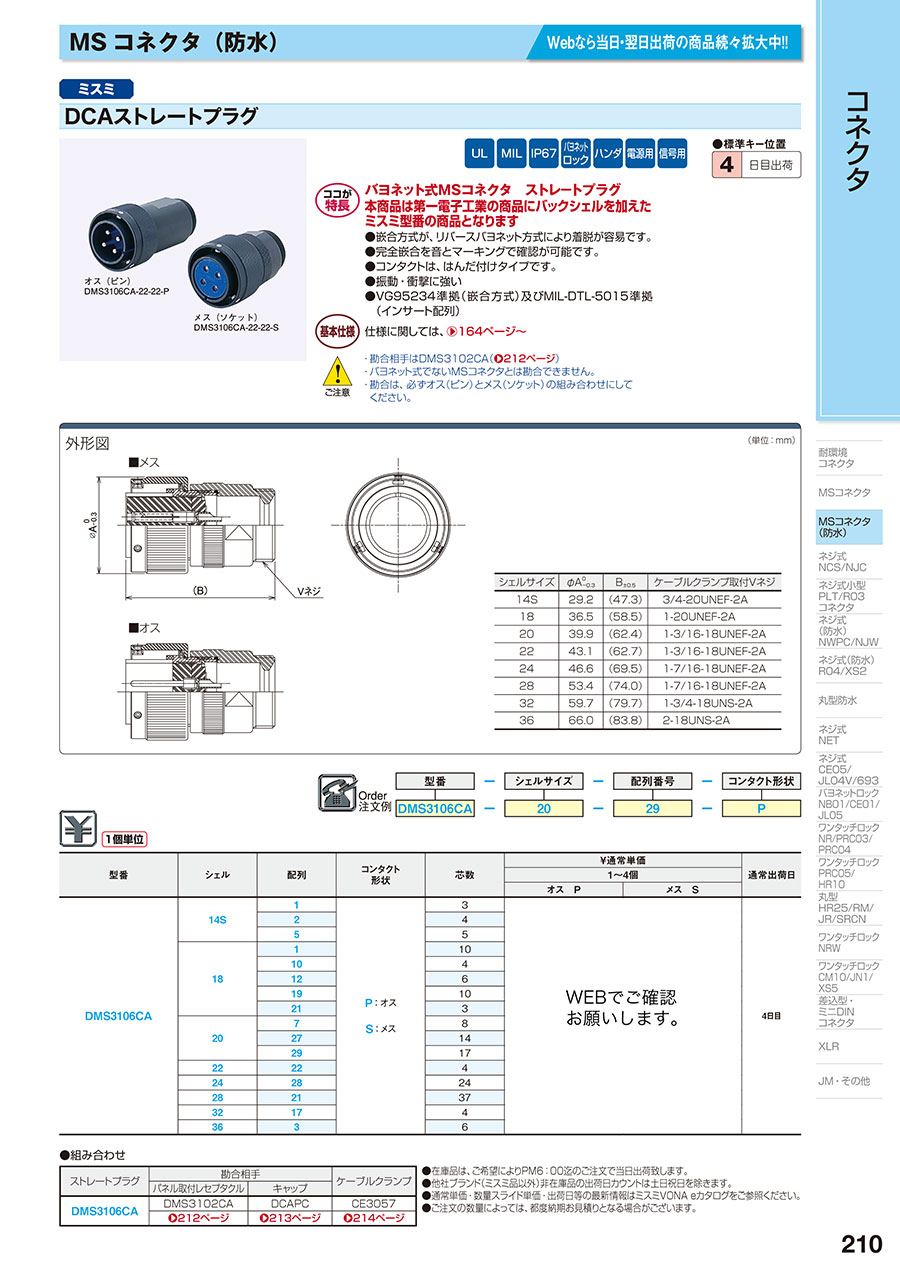

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
