ミスミ防水D型コネクタ（圧着式結線）

ミスミ防水D型コネクタ（圧着式結線）
通常単価(税別)
667円～1,935円特別価格
税込単価
734円～2,129円特別価格
一部SALE 2026.03.31まで
通常出荷日：在庫品1日目当日出荷可能

【特長】ミスミオリジナルの、低価格、耐環境型防水D型コネクタです。圧着式結線タイプ。高信頼性かつ作業時...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

Dsubコネクタ ハンダ付けタイプ/プレスコンタクト

ミスミ

Dsubコネクタ ハンダ付けタイプ/プレスコンタクト
通常価格(税別)： 181円 (税込価格：199円)

通常出荷日：在庫品1日目

よく一緒に見られています

Dsubコネクタ ジェンダーチェンジャ

ミスミ

Dsubコネクタ ジェンダーチェンジャ
通常価格(税別)： 427円 (税込価格：470円)

通常出荷日：在庫品1日目

未確定：候補が6型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

規格表

ミスミ防水D型コネクタ（圧着式結線）:関連画像
型番芯数オス/メス適合フ－ド
MCON-D07-SP7オスA型
MCON-D15-SP15
MCON-D25-SP25
MCON-D07-SF7メス
MCON-D15-SF15
MCON-D25-SF25

概要仕様

ミスミ防水D型コネクタ（圧着式結線）:関連画像
仕様
型式タイプ芯数材料電線接続方法定格電流定格電圧
(ＵＬ･ＣＳＡ)		使用温度範囲コンタクト電線サイズ
MCON-D07-SPオス
(ピン)		7PC圧着10A600V−40〜+125℃別売り
(D型)		0.25〜2.5mm2
AWG22〜14
MCON-D15-SP15
MCON-D25-SP25
MCON-D07-SFメス
(ソケット)		7
MCON-D15-SF15
MCON-D25-SF25

型番リスト

表示件数
  • 1
    • 型番
    MCON-D07-SF
    MCON-D07-SP
    MCON-D15-SF
    MCON-D15-SP
    MCON-D25-SF
    MCON-D25-SP

    適用ピン・コンタクト

    ピン数

    代表規格

    適合フード

    適合台座

    		RoHS?最小発注数量
    メス(ソケット)
    7
    UL / CCC
    M1FSP-03-03A、M1FLP-03-03A
    M1DPP-03-03A、
    -
    1個
    オス(プラグ)
    7
    UL / CCC
    M1FSP-03-03A、M1FLP-03-03A
    M1DPP-03-03A、
    -
    1個
    メス(ソケット)
    15
    CE / UL / CCC
    M1FSA-10-10A、M1FLA-10-10A
    M1DPA-03-10A
    10
    1個
    オス(プラグ)
    15
    CE / UL / CCC
    M1FSA-10-10A、M1FLA-10-10A
    M1DPA-03-10A
    10
    1個
    メス(ソケット)
    25
    CE / UL / CCC
    M1FSA-16-16A、M1FLA-16-16A
    M1DPA-03-16A
    10
    1個
    オス(プラグ)
    25
    CE / UL / CCC
    M1FSA-16-16A、M1FLA-16-16A
    M1DPA-03-16A
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,174円
    ( 1,291円 )
    在庫品1日目当日出荷可能
    667円
    ( 734円 )
    在庫品1日目当日出荷可能
    1,873円749円
    ( 824円 )
    在庫品1日目当日出荷可能
    1,877円750円
    ( 825円 )
    在庫品1日目当日出荷可能
    1,935円967円
    ( 1,064円 )
    在庫品1日目当日出荷可能
    1,935円967円
    ( 1,064円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ミスミオリジナルの、低価格、耐環境型防水D型コネクタです。
    圧着式結線タイプ。
    高信頼性かつ作業時間の短縮が可能な圧着結線です。
    大手コネクタメーカーと完全互換性があります。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    ミスミオリジナル、バリュー価格、高信頼性、
    耐環境型防水Ｄ型コネクタ
    ●高信頼性かつ作業時間の短縮が可能な圧着結線です。
    ●大手コネクタメーカーと完全互換！
    ●ＵＬFileNo.E337870

    ・コンタクトはＤコンタクトになります。
    ・コネクタにはフードや台座は付属しておりません。別途ご購入ください。
    ・コネクタは台座をつけずに直接パネルに取り付けができますが、そのときは防水性能はなくなります。

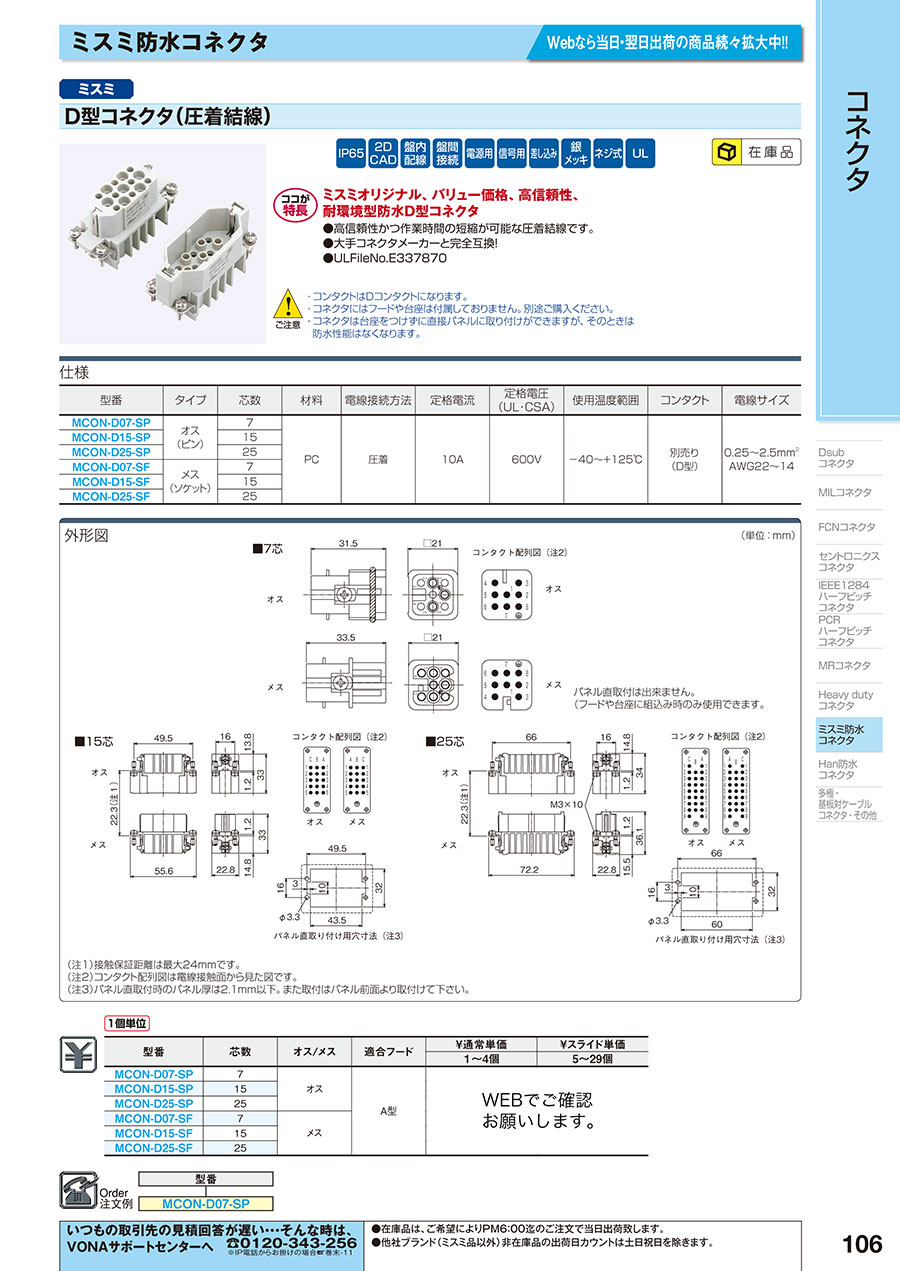

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    EW-106

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
