セントロニクスコネクタ ハンダ付ケバネロックタイプ（基板実装アングルメス）
- 通常単価(税別)
- 1,649円～2,194円
- 税込単価
- 1,814円～2,413円
通常出荷日：在庫品1日目当日出荷可能
基板に取り付けてオスコネクタとの結合に使用するコネクタです。基板実装方法はハンダ式です。勘合部を金属シ...
詳細を確認
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型番 | 芯数 | A | B | C | D | E | F | 重量 （g） |
| LE57-40140-B | 14 | 44.00 | 36.00 | 25.36 | 12.954 | 36.00 | 12.954 | 13.67 |
| LE57-40240-B | 24 | 54.78 | 46.78 | 36.23 | 23,749 | 46.78 | 23.749 | 16.76 |
| LE57-40360-B | 36 | 67.74 | 59.74 | 49.05 | 36.703 | 59.74 | 36.703 | 20.35 |
| LE57-40500-B | 50 | 82.85 | 74.85 | 64.22 | 51.816 | 74.85 | 51.816 | 24.78 |
概要仕様
材質／処理
| 部品名 | 材質/処理 |
| 絶縁体 | PBT樹脂(UL94V-0)／青色 |
| コンタクト | 銅合金／接触部：Ni 下地Au めっき テール部：Sn-Ag めっき |
| シェル | 黄銅、又は鋼／Ni めっき |
| スプリングラッチ | ステンレス鋼 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,649円 ( 1,814円 ) | 在庫品1日目当日出荷可能 |
1,848円 ( 2,033円 ) | 在庫品1日目当日出荷可能 |
1,923円 ( 2,115円 ) | 在庫品1日目当日出荷可能 |
2,194円 ( 2,413円 ) | 在庫品1日目当日出荷可能 |
詳細情報

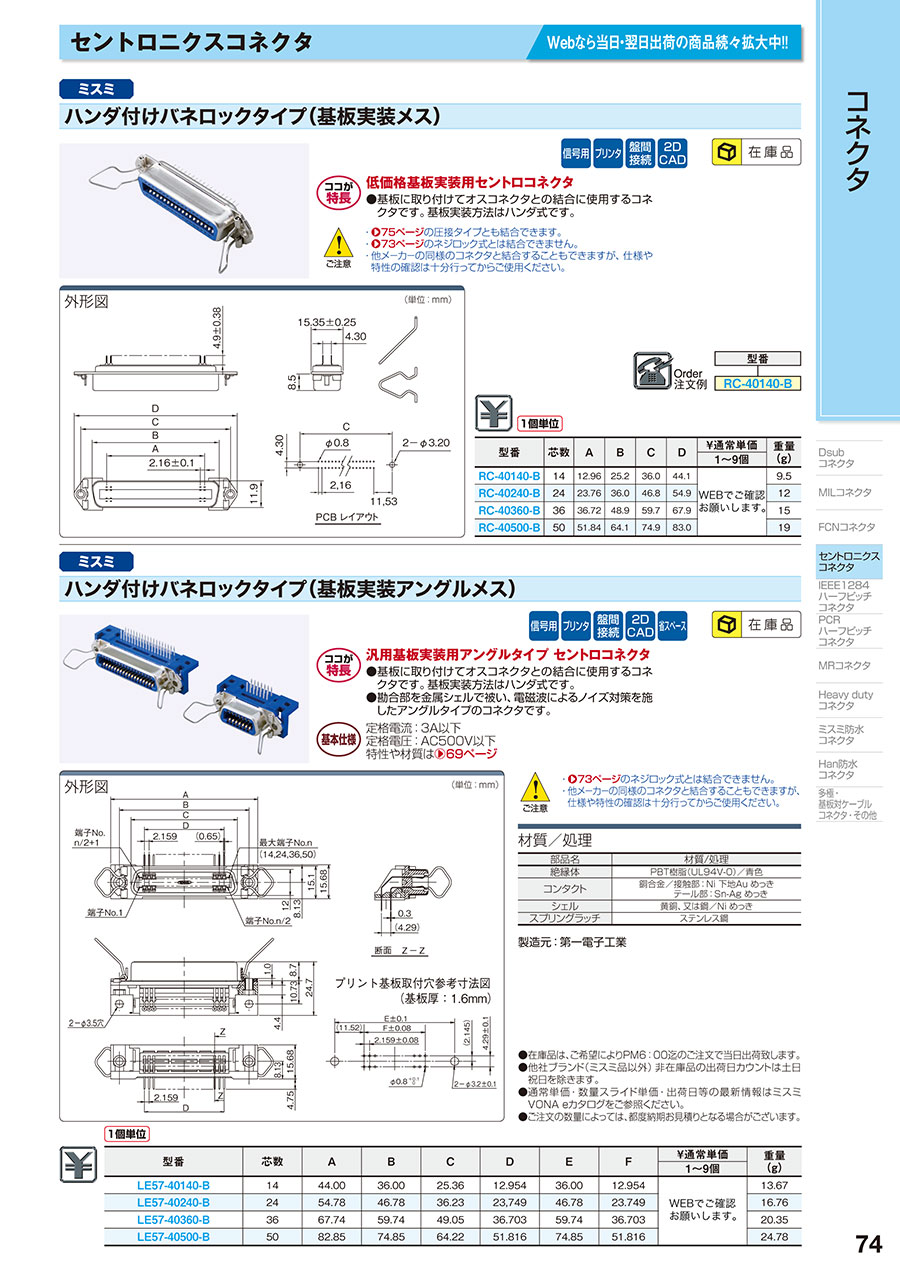

カタログ
商品担当おすすめ
セントロニクスコネクタ ハンダ付ケバネロックタイプ（基板実装アングルメス）のレビュー
測定ユニットに使用
3
3.02021/05/26
計測ユニットのコネクタ部品に、このセントロニクスコネクタ(LE57-40140-B、LE57-40240-B)を使用しま...もっと読む
0人が参考にしています。
