アルミ導電性DINレール
- レール種類
- ＤＩＮレール
- 穴タイプ
- 長穴
- 穴位置タイプ
- 穴位置固定
- 表面処理
- パプロエコート処理(導電性)
- 洗浄方法
- 洗浄無し
- 特性・用途
- 該当なし
- 環境対応
- RoHS対応（10物質）
- 全長 L (mm)
- 1000
- ねじ穴径 M (mm)
- M4
- 長穴サイズ L (mm)
- 25
- 備考
- 取付穴：4.5×25長穴
- 寸法 幅 W (mm)
- 35
- 寸法 高さ H (mm)
- 7.3
ご注意
- 導電性向上の為に、表面処理の変更を致しました。
【変更内容】パプロエコート処理後の色味が、よりアルミ生地色に近くなります。
※価格・納期の変更はございません。
－閉じる
EMRB-1000の仕様・寸法情報
レール種類
ＤＩＮレール
穴タイプ
長穴
穴位置タイプ
穴位置固定
材質
[アルミ] A6063S-T5
表面処理
パプロエコート処理(導電性)
洗浄方法
洗浄無し
特性・用途
該当なし
環境対応
RoHS対応（10物質）
全長 L(mm)
1000
ねじ穴径 M(mm)
M4
長穴サイズ L(mm)
25
備考
取付穴：4.5×25長穴
寸法 幅 W(mm)
35
寸法 高さ H(mm)
7.3
商品仕様

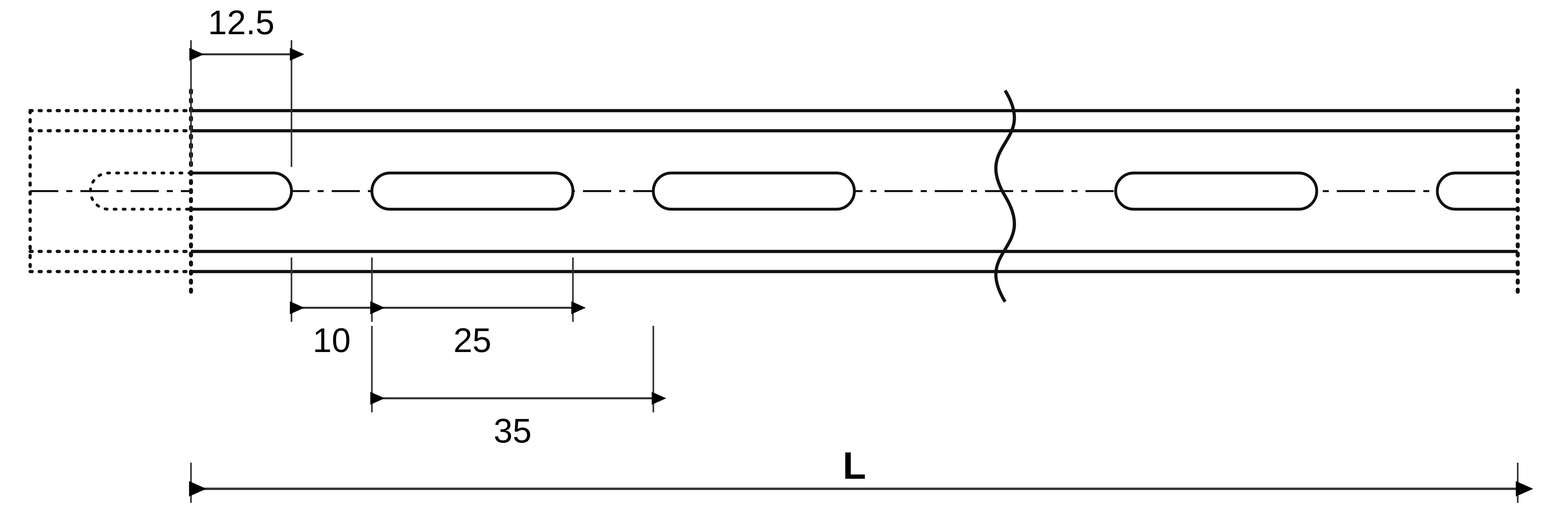

外形図
| （単位：mm） |
 |
[ ! ] JIS-C-2812規格に準拠しています。
[ ! ] DINレールカッターはご用意がございません。
[ ! ] 適合するエンドキャップはご用意がございません。
規格表
| 型式 | − | 全長L |
| EMRB | − | 1000 |
規格表
●定尺1000mm| 型式 | 全長L (mm) | 自重 (g) |
| EMRB-1000 | 1000 | 160 |
製品仕様・外観
 |
| ※パプロエコート処理の薬品染みが表面に付きますが、導電性能に問題はございません。 |
| アルミ材の導電率 | 55(20℃・IACS・％) |
| 製品表面電気抵抗値 | 0.03mΩ(パプロエコート表面処理測定値) |
詳細情報
基本情報
【仕様】
・表面に導電処理を施したアルミDINレールです。
・軽量化に貢献します。
ご注意
- 導電性向上の為に、表面処理の変更を致しました。
【変更内容】パプロエコート処理後の色味が、よりアルミ生地色に近くなります。
※価格・納期の変更はございません。
【ココが特長】
アースが取れるアルミＤＩＮレール登場！
●表面に導電処理を施したアルミDINレールです。
●軽量化に貢献します。
アースが取れるアルミＤＩＮレール登場！
●表面に導電処理を施したアルミDINレールです。
●軽量化に貢献します。
【基本仕様】
| 材質 | A6063S-T5 |
| 表面処理 | パプロエコート処理(導電性) |
| 推奨取付ネジサイズ | M4 |

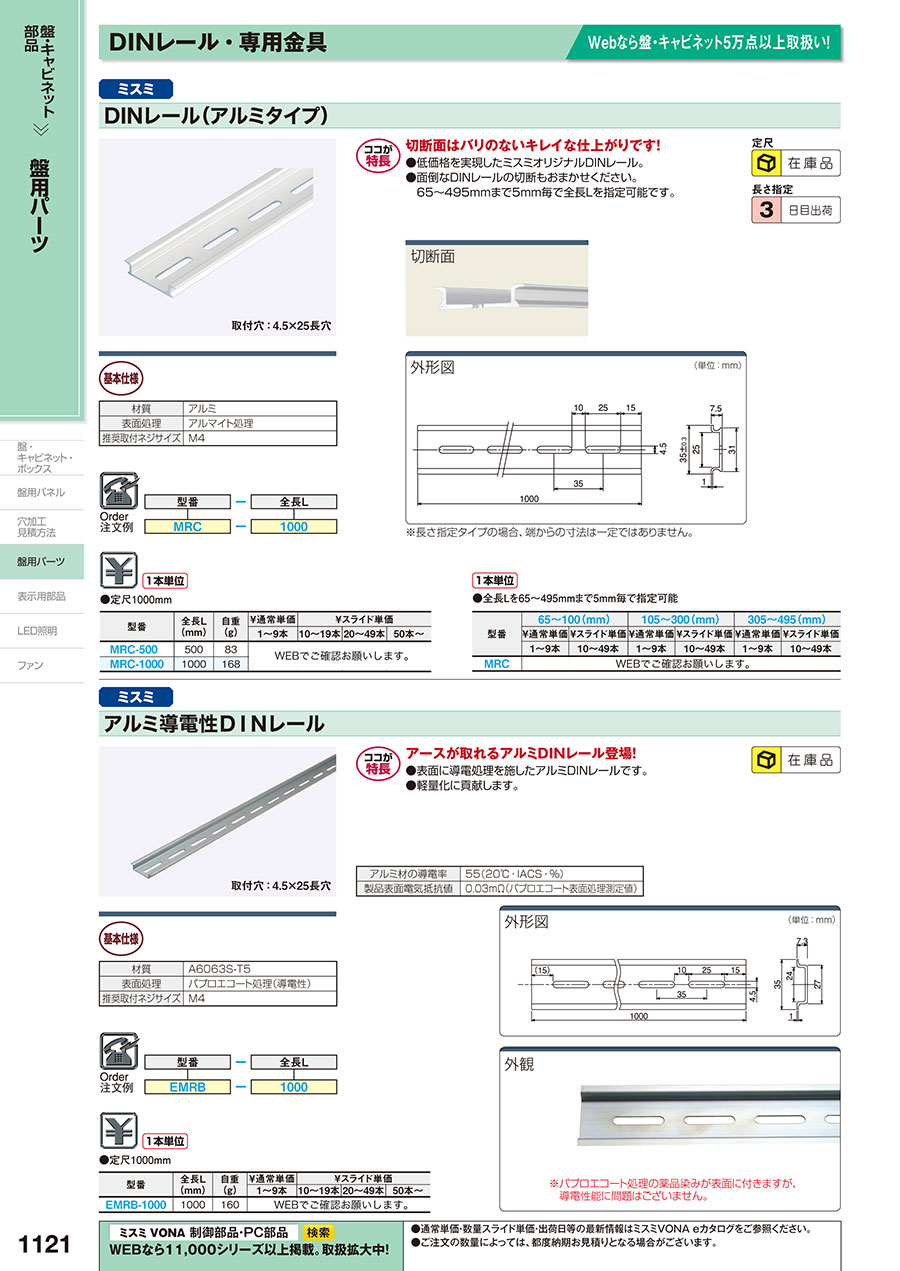

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
アルミ導電性DINレールの型番EMRB-1000のページです。
型番EMRB-1000に関する仕様情報を記載しております。
アルミ導電性DINレールのレビュー
軽作業
3
3.02019/01/18
思った通りの製品なので、特に可もなく、不可もなくという感じだと思う
0人が参考にしています。
差し込み式端子台からの直接アース
5
5.02018/12/11
お客様の指定で初めて購入しました。
このような特殊品が1本から購入できるのはとても助かります。
取り扱いは通常のDINレ...もっと読む
0人が参考にしています。
