        ミスミ

        【穴加工無料】無塗装パネル分割カバー型 高耐食溶融めっき鋼板 RQVNL

        【穴加工無料】無塗装パネル分割カバー型 高耐食溶融めっき鋼板 RQVNL
        規格・仕様：
        • スチール
        • フリーサイズ
        • Ｗｅｂボックス

        ご注意

        • 2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
        • ボックス穴加工サービスをご利用いただく場合はE穴を「なし」と指定してください。
        • 本商品は無塗装品のため、一部バリや加工傷が残ってしまう場合がございます。予めご了承ください。
        • 外形寸法公差はJISB0408「金型プレス加工品の普通寸法公差」C級を採用しております。
        • 商品画像（材質：ステンレス）は、イメージとなります。
          実際の商品とは材質、色あいが異なりますのでご注意ください。

        選定サポート情報：ボックス

        未確定：候補が4型番あります。
        • ボックス穴加工サービスはこちらの型番ではご利用いただけません。
        数量：

        商品仕様

        【基本仕様】
         板厚材質
        パネルt1.6またはt2.3高耐食溶融めっき鋼板
        （Zn-AI-Mg合金めっき鋼板）
        サイズ範囲単位
        W（幅）50～300mm1mm
        H（高さ）50～600mm1mm
        D（奥行）50～400mm1mm




        その他、加工に関するお問い合わせは以下リンクから
        特注お見積もりについて
        Q&A
        ボックス商品の仕様に関する
        問い合わせ窓口
        お手持ちの穴加工図面で特注見積お受けします！
        詳細は上記「特注見積もりのご案内」ボタンからご確認ください。

        ◆加工穴の普通寸法許容差
        JISB0408「金属プレス加工品の普通寸法公差」のB級を参考とする
                                            単位：mm
        加工穴寸法の区分寸法許容差
         6以下±0.1
        6を超え30以下±0.2
        30を超え120以下±0.3
        120を超え400以下±0.5
        400を超え1000以下±0.8
        1000を超え　 　2000以下±1.2
        ※本基準は鋼材に対する寸法公差となります。塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。



        規格表

          パネルタイプ 穴加工 W H D E穴 穴加工コード
        標準品E穴ありRQVNL23   150 550 350 E4
        E穴なしRQVNL23   150 550 350 EN
        ボックス
        穴加工サービス        		RQVNL23 PS 150 550 350 EN WB□□□□□□□□□□
        ※ボックス穴加工サービスをご利用いただく場合、E穴は「EN」をご選択ください
        納期に関するお断り
        本商品の稼働日は土曜・祝日を含みません。
        詳細な出荷日はWOS(Web Order System)にてご確認ください。
        無塗装パネル分割カバー型　高耐食溶融めっき鋼板・ステンレス RQVNL:関連画像
        無塗装パネル分割カバー型　高耐食溶融めっき鋼板・ステンレス RQVNL:関連画像
        本商品は無塗装商品のため、裏面に加工傷やバリが残る場合がございます。予めご了承ください。

        型番リスト

        表示件数
      • 1
        • 型番
        RQVNL16-[50-300/1]-[50-600/1]-[50-400/1]-E[3,4,5,6]
        RQVNL16-[50-300/1]-[50-600/1]-[50-400/1]-EN
        RQVNL23-[50-300/1]-[50-600/1]-[50-400/1]-E[3,4,5,6]
        RQVNL23-[50-300/1]-[50-600/1]-[50-400/1]-EN

        本体板厚

        (mm)

        四隅取付用穴径（E穴）

        寸法 奥行 D

        (mm)

        寸法 横 W

        (mm)

        寸法 縦 H

        (mm)

        		RoHS?最小発注数量
        1.6
        3 ～ 6
        50 ～ 400
        50 ～ 300
        50 ～ 600
        10
        1個
        1.6
        なし
        50 ～ 400
        50 ～ 300
        50 ～ 600
        10
        1個
        2.3
        3 ～ 6
        50 ～ 400
        50 ～ 300
        50 ～ 600
        10
        1個
        2.3
        なし
        50 ～ 400
        50 ～ 300
        50 ～ 600
        10
        1個
        通常単価(税別) (税込単価)
        通常出荷日
        -
        ( - )
        3日目
        -
        ( - )
        3日目
        -
        ( - )
        3日目
        -
        ( - )
        3日目
      • 1

        • 詳細情報

        基本情報

        【特長】
        ・上部が取り外せる機器取付架台
        ・無塗装、錆にくい材質です。
        ・電気抵抗が低く、導電性があります。
        材質：高耐食溶融めっき鋼板

        ご注意

        • 2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
        • ボックス穴加工サービスをご利用いただく場合はE穴を「なし」と指定してください。
        • 本商品は無塗装品のため、一部バリや加工傷が残ってしまう場合がございます。予めご了承ください。
        • 外形寸法公差はJISB0408「金型プレス加工品の普通寸法公差」C級を採用しております。
        • 商品画像（材質：ステンレス）は、イメージとなります。
          実際の商品とは材質、色あいが異なりますのでご注意ください。

        大口注文もお任せください！
        20個までの数量は、即見積・即注文可能！


        低価格　上部が取り外せる機器取付架台
        ●無塗装、錆にくい材質です。
        ●電気抵抗が低く、導電性があります。

        ・塗装がないためベンダーの折り曲げ痕がみえる場合があります
        ・加工断面は時間の経過により黒変色することがあります
        ・高耐食溶融めっき鋼板は特性上、溶接加工には向きません




        無塗装パネル分割カバー型　高耐食溶融めっき鋼板・ステンレス RQVNL:関連画像無塗装パネル分割カバー型　高耐食溶融めっき鋼板・ステンレス RQVNL:関連画像

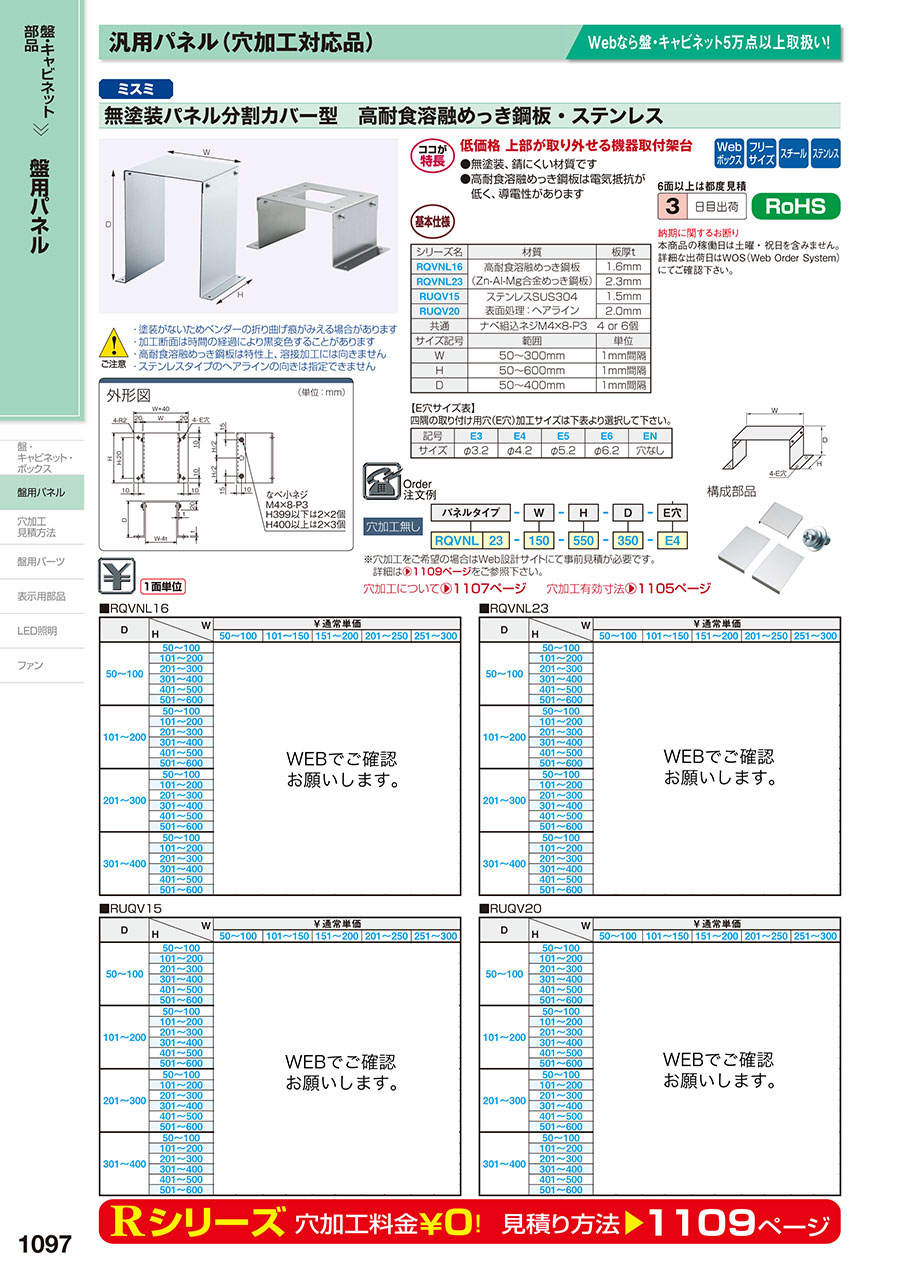

        カタログ

        • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

        EC-1097

        商品担当おすすめ

        • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

        【穴加工無料】無塗装パネル分割カバー型 高耐食溶融めっき鋼板 RQVNLのレビュー
        この商品のレビューはありません

        よくあるご質問（FAQ）

        Q穴加工の指定方法を教えて下さい。
        A
        下記URLををご参照ください。
        https://jp.misumi-ec.com/maker/misumi/el/service/box/
        QWeb設計ボックスサイトの使用方法を教えてください。
        A
        下記URLををご参照ください。
        https://jp.misumi-ec.com/maker/misumi/el/service/box/
        Q図面が手元にありますが、どこに送信すればよいですか？
        A
        申し訳ございません。Rシリーズの穴加工はメール、またはFAXでのお見積をお受けしておりません。Web設計ボックスサイトをご利用ください。
