未確定：候補が20型番あります。
本体板厚(mm)
~mm- 1.6
- 2.3
四隅取付用穴径（E穴）
~mm- 3
- 4
- 5
- 6
- 8
- 10
- なし
寸法 奥行 D(mm)
~mm[25-300/1mm単位]寸法 横 W(mm)
~mm[30-300/1mm単位]寸法 縦 H(mm)
~mm[50-400/1mm単位]CAD
- 2D
出荷日
- すべて
- 3日以内
【穴加工無料】無塗装パネルN型 高耐食溶融めっき鋼板 RNPNL
- 通常単価(税別)
- -
- 税込単価
- -
【特長】・フリーサイズN型パネル・無塗装、錆にくい材質です。・電気抵抗が低く、...
詳細情報を確認する規格・仕様：
- スチール
- ステンレス
- フリーサイズ
- Ｗｅｂボックス
- 特徴
- 溶接加工不向き
- 塗装・表面処理
- 無塗装
ご注意
- 2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
- ボックス穴加工サービスをご利用いただく場合はE穴を「なし」と指定してください。
- 本商品は無塗装品のため、一部バリや加工傷が残ってしまう場合がございます。予めご了承ください。
- 外形寸法公差はJISB0408「金型プレス加工品の普通寸法公差」C級を採用しております。
- 商品画像（材質：ステンレス）は、イメージとなります。
実際の商品とは材質、色あいが異なりますのでご注意ください。
未確定：候補が20型番あります。
商品仕様
【基本仕様】
|
|
【ボックス穴加工サービスのご案内】
|
|
| |||||
|
|
|
その他、加工に関するお問い合わせは以下リンクから
|
|
|
お手持ちの穴加工図面で特注見積お受けします！
詳細は上記「特注見積もりのご案内」ボタンからご確認ください。
詳細は上記「特注見積もりのご案内」ボタンからご確認ください。
◆加工穴の普通寸法許容差
JISB0408「金属プレス加工品の普通寸法公差」のB級を参考とする
単位：mm
※本基準は鋼材に対する寸法公差となります。塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。
JISB0408「金属プレス加工品の普通寸法公差」のB級を参考とする
単位：mm
| 加工穴寸法の区分 | 寸法許容差 | |
| 6以下 | ±0.1 | |
| 6を超え | 30以下 | ±0.2 |
| 30を超え | 120以下 | ±0.3 |
| 120を超え | 400以下 | ±0.5 |
| 400を超え | 1000以下 | ±0.8 |
| 1000を超え | 2000以下 | ±1.2 |
規格表
| パネルタイプ | 穴加工 | F | W | H | D | E穴 | 穴加工コード | |||||||||
| 標準品 | E穴あり | RNPNL16 | 50 | 60 | 70 | 80 | E6 | |||||||||
| E穴なし | RNPNL16 | 50 | 60 | 70 | 80 | EN | ||||||||||
| ボックス 穴加工サービス | RNPNL16 | PS | 50 | 60 | 70 | 80 | EN | WB□□□□□□□□□□ | ||||||||
納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。
本商品は無塗装商品のため、裏面に加工傷やバリが残る場合がございます。予めご了承ください。
 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
【特長】
・フリーサイズN型パネル
・無塗装、錆にくい材質です。
・電気抵抗が低く、導電性があります。
ご注意
- 2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
- ボックス穴加工サービスをご利用いただく場合はE穴を「なし」と指定してください。
- 本商品は無塗装品のため、一部バリや加工傷が残ってしまう場合がございます。予めご了承ください。
- 外形寸法公差はJISB0408「金型プレス加工品の普通寸法公差」C級を採用しております。
- 商品画像（材質：ステンレス）は、イメージとなります。
実際の商品とは材質、色あいが異なりますのでご注意ください。
大口注文もお任せください！
20個までの数量は、即見積・即注文可能！
20個までの数量は、即見積・即注文可能！
低価格 フリーサイズN型パネル
●無塗装、錆にくい材質です。
●電気抵抗が低く、導電性があります。
・塗装がないためベンダーの折り曲げ痕がみえる場合があります。
・加工断面は時間の経過により黒変色することがあります。
・高耐食溶融めっき鋼板は特性上、溶接加工には向きません。
・ステンレスタイプのヘアラインの向きは指定できません。
※本商品はご注文後の送り先変更、及び着日指示・便指定・着店止め・守衛所止めのご指定はいただけません。予めご了承ください。
 |  |

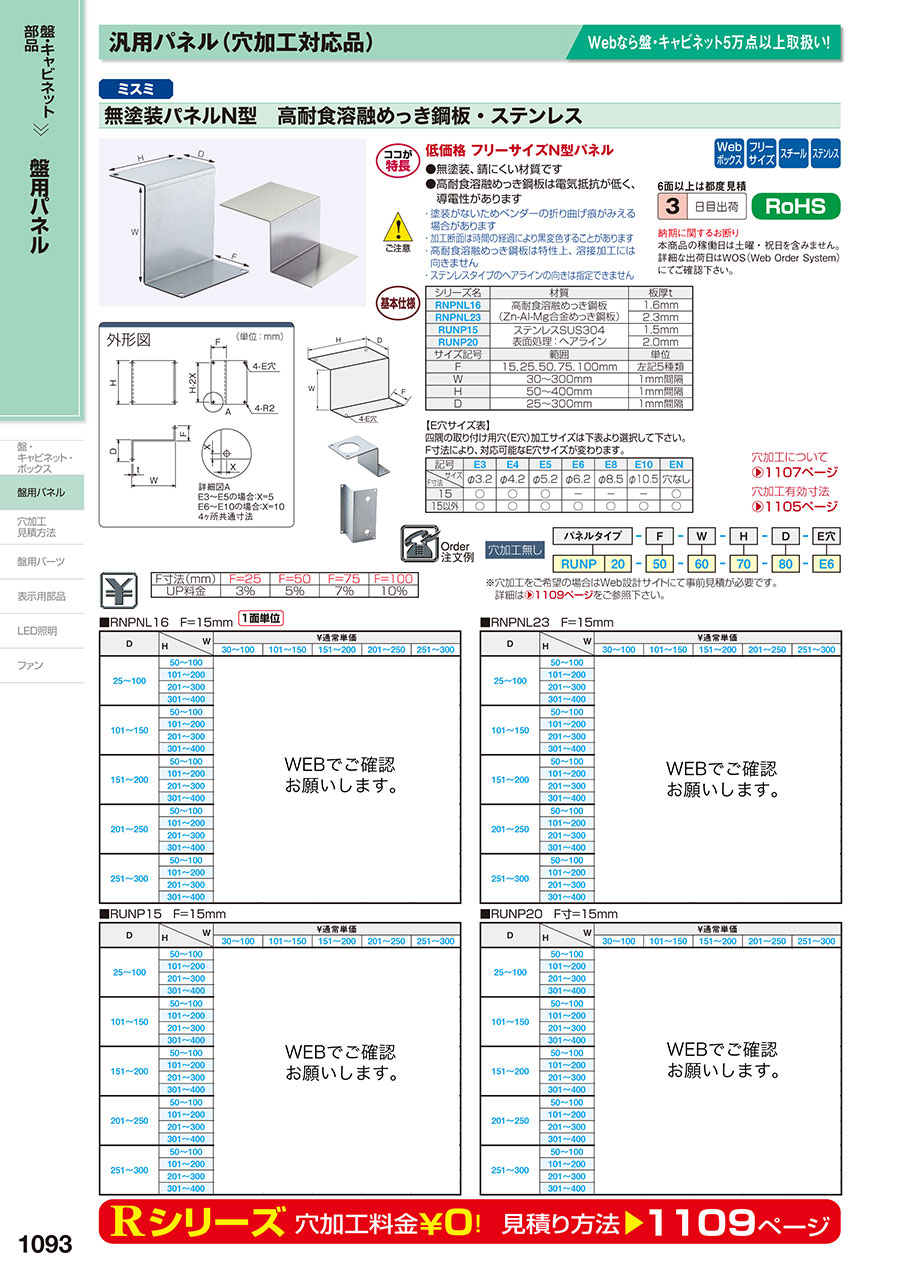

カタログ
商品担当おすすめ
【穴加工無料】無塗装パネルN型 高耐食溶融めっき鋼板 RNPNLのレビュー
制御ボックス内の各種ブラケットとして
5
5.02017/11/30
制御ボックス内の各種ブラケットとして使用しています。
各種穴加工は指定可能な為、安価で入手可能です。
オンライン上の加工...もっと読む
1人が参考にしています。
機器の固定に
5
5.02018/12/11
RNPNL 厚さ1.6mmの物を、Web設計BOXで注文しました。
穴加工も含め、値段変わらず、短納期でとても助かりまし...もっと読む
0人が参考にしています。
機械カバー
5
5.02018/10/03
機械のカバーが変形してしまった為、購入しました。
今回穴あけはしませんでしたが、この価格で穴あけまでできるのは魅力的です...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q穴加工の指定方法を教えて下さい。
A
下記URLををご参照ください。
https://jp.misumi-ec.com/maker/misumi/el/service/box/
https://jp.misumi-ec.com/maker/misumi/el/service/box/
QWeb設計ボックスサイトの使用方法を教えてください。
A
下記URLををご参照ください。
https://jp.misumi-ec.com/maker/misumi/el/service/box/
https://jp.misumi-ec.com/maker/misumi/el/service/box/
Q図面が手元にありますが、どこに送信すればよいですか？
A
申し訳ございません。Rシリーズの穴加工はメール、またはFAXでのお見積をお受けしておりません。Web設計ボックスサイトをご利用ください。
