        【穴加工無料】無塗装パネルL型 高耐食溶融めっき鋼板 RLPNL

        【穴加工無料】無塗装パネルL型 高耐食溶融めっき鋼板 RLPNL
        規格・仕様：
        • フリーサイズ
        • Ｗｅｂボックス

        ご注意

        • 2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
        • 【サービス利用方法】ボックス穴加工サービスをご利用いただく場合はE穴を「なし」と指定してください。
        • 【外観品質】本商品は無塗装品のため、一部バリや加工傷が残ってしまう場合がございます。予めご了承ください。
          外形寸法公差はJISB0408「金型プレス加工品の普通寸法公差」C級を採用しております。
        • 【商品画像】商品画像（材質：ステンレス）は、イメージとなります。
          実際の商品とは材質、色あいが異なりますのでご注意ください。

        選定サポート情報：ボックス

        未確定：候補が4型番あります。
        • ボックス穴加工サービスはこちらの型番ではご利用いただけません。
        数量：

        商品仕様

        【基本仕様】
         板厚材質
        パネルt1.6またはt2.3高耐食溶融めっき鋼板
        （Zn-AI-Mg合金めっき鋼板）
        サイズ範囲単位
        W（幅）30～300mm1mm
        H（高さ）50～1000mm1mm
        D（奥行）30～300mm1mm




        その他、加工に関するお問い合わせは以下リンクから
        特注お見積もりについて
        Q&A
        ボックス商品の仕様に関する
        問い合わせ窓口
        お手持ちの穴加工図面で特注見積お受けします！
        詳細は上記「特注見積もりのご案内」ボタンからご確認ください。

        ◆加工穴の普通寸法許容差
        JISB0408「金属プレス加工品の普通寸法公差」のB級を参考とする
                                            単位：mm
        加工穴寸法の区分寸法許容差
         6以下±0.1
        6を超え30以下±0.2
        30を超え120以下±0.3
        120を超え400以下±0.5
        400を超え1000以下±0.8
        1000を超え　 　2000以下±1.2
        ※本基準は鋼材に対する寸法公差となります。塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。



        規格表

          パネルタイプ 穴加工 W H D E穴 穴加工コード
        標準品E穴ありRLPNL16   70 90 40 E3
        E穴なしRLPNL16   70 90 40 EN
        ボックス
        穴加工サービス        		RLPNL16 PS 70 90 40 EN WB□□□□□□□□□□
        ※ボックス穴加工サービスをご利用いただく場合、E穴は「EN」をご選択ください
        納期に関するお断り
        本商品の稼働日は土曜・祝日を含みません。
        詳細な出荷日はWOS(Web Order System)にてご確認ください。
        お値引き
        10面以上
        5％

        【E穴サイズ表】

        四隅の取り付け用穴（E穴）加工サイズは下表より選択して下さい。
        記号E3E4E5E6E8E10EN
        サイズφ3.2φ4.2φ5.2φ6.2φ8.5φ10.5穴なし

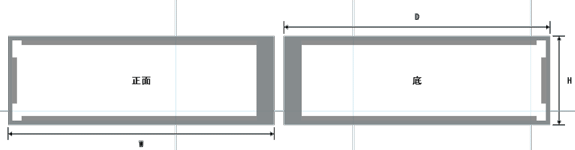

        外形図

        		（単位：mm）

        E3～E5の場合：X＝5
        E6～E10の場合：X=10
        4か所共通寸法
        詳細図A

        本商品は無塗装商品のため、裏面に加工傷やバリが残る場合がございます。予めご了承ください。

        型番リスト

        表示件数
      • 1
        • 型番
        RLPNL16-[30-300/1]-[50-1000/1]-[30-300/1]-E[3,4,5,6,8,10]
        RLPNL16-[30-300/1]-[50-1000/1]-[30-300/1]-EN
        RLPNL23-[30-300/1]-[50-1000/1]-[30-300/1]-E[3,4,5,6,8,10]
        RLPNL23-[30-300/1]-[50-1000/1]-[30-300/1]-EN

        本体板厚

        (mm)

        四隅取付用穴径（E穴）

        寸法 奥行 D

        (mm)

        寸法 横 W

        (mm)

        寸法 縦 H

        (mm)

        		RoHS?最小発注数量
        1.6
        3 ～ 10
        30 ～ 300
        30 ～ 300
        50 ～ 1000
        10
        1個
        1.6
        なし
        30 ～ 300
        30 ～ 300
        50 ～ 1000
        10
        1個
        2.3
        3 ～ 10
        30 ～ 300
        30 ～ 300
        50 ～ 1000
        10
        1個
        2.3
        なし
        30 ～ 300
        30 ～ 300
        50 ～ 1000
        10
        1個
        通常単価(税別) (税込単価)
        通常出荷日
        -
        ( - )
        3日目
        -
        ( - )
        3日目
        -
        ( - )
        3日目
        -
        ( - )
        3日目
      • 1

        • 詳細情報

        基本情報

        【特長】
        ・溶接加工不向き
        ・組み付けに便利な部品板
        ・無塗装、錆にくい材質です。
        ・電気抵抗が低く、導電性があります。

        ご注意

        • 2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
        • 【サービス利用方法】ボックス穴加工サービスをご利用いただく場合はE穴を「なし」と指定してください。
        • 【外観品質】本商品は無塗装品のため、一部バリや加工傷が残ってしまう場合がございます。予めご了承ください。
          外形寸法公差はJISB0408「金型プレス加工品の普通寸法公差」C級を採用しております。
        • 【商品画像】商品画像（材質：ステンレス）は、イメージとなります。
          実際の商品とは材質、色あいが異なりますのでご注意ください。

        大口注文もお任せください！
        20個までの数量は、即見積・即注文可能！

        【ココが特長】
        低価格 組み付けに便利な部品板
        ●無塗装、錆にくい材質です。
        ●電気抵抗が低く、導電性があります。
        【ご注意】
        ・塗装がないためベンダーの折り曲げ痕がみえる場合があります
        ・加工断面は時間の経過により黒変色することがあります
        ・高耐食溶融めっき鋼板は特性上、溶接加工には向きません
        ・ステンレスタイプのヘアラインの向きは指定できません




        穴加工について
        ▶1107ページ        		穴加工有効寸法
        ▶1105ページ

        カタログ

        • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

        EC-1091

        商品担当おすすめ

        • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

        【穴加工無料】無塗装パネルL型 高耐食溶融めっき鋼板 RLPNLのレビュー
        4.4平均満足度：4.45件のレビュー
        カバーベース
        5
        満足度：5.02020/06/11
        いろいろな場面で使用できる商品です。価格も安く納期も早いのでとてもいいと思います
        1人が参考にしています。
        操作盤、取付板等として
        4
        満足度：4.02018/01/29
        メッキ鋼板で位置指定が自由に設定できるのでありがたいです。 取付板とか簡易的なステーとかに使えます。 ただ端面カットした...もっと読む
        1人が参考にしています。
        機器取付用ブラケット
        4
        満足度：4.02016/12/28
        穴加工も無料で簡単に穴位置も設定できる。値段もそれほど高くないので重宝しています。
        1人が参考にしています。
        空圧機器の実装板として使用
        4
        満足度：4.02019/06/12
        空圧機器の実装板で使用。穴の種類も豊富で色々指定できて便利、納期も掛からず助かっています
        0人が参考にしています。
        機器取付用ブラケット、操作パネル
        5
        満足度：5.02017/06/21
        ボタンやパネルの取付穴加工も簡単に指定でき、納期が短いため、簡易操作パネルとしても非常に優秀です。
        0人が参考にしています。
        5件全て見る

        よくあるご質問（FAQ）

        Q穴加工の指定方法を教えて下さい。
        A
        下記URLををご参照ください。
        https://jp.misumi-ec.com/maker/misumi/el/service/box/
        QWeb設計ボックスサイトの使用方法を教えてください。
        A
        下記URLををご参照ください。
        https://jp.misumi-ec.com/maker/misumi/el/service/box/
        Q図面が手元にありますが、どこに送信すればよいですか？
        A
        申し訳ございません。Rシリーズの穴加工はメール、またはFAXでのお見積をお受けしておりません。Web設計ボックスサイトをご利用ください。
