      【穴加工無料】無塗装パネル平型 高耐食溶融めっき鋼板 RNKT

      【穴加工無料】無塗装パネル平型 高耐食溶融めっき鋼板 RNKT

      ご注意

      • 2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
      • ボックス穴加工サービスをご利用いただく場合はE穴を「なし」と指定してください。
      • 本商品は無塗装品のため、一部バリや加工傷が残ってしまう場合がございます。予めご了承ください。
      • 外形寸法公差はJISB0408「金型プレス加工品の普通寸法公差」C級を採用しております。
      • 商品画像（材質：ステンレス）は、イメージとなります。
        実際の商品とは材質、色あいが異なりますのでご注意ください。

      選定サポート情報：ボックス

      未確定：候補が4型番あります。
      • ボックス穴加工サービスはこちらの型番ではご利用いただけません。
      • 単価(税別)
        -円
      • 合計(税別)
        -円
        (税込価格：-円)
      • 出荷日
        -
        (参考出荷日：-円)
      数量：

      商品仕様

      【基本仕様】
       板厚材質
      パネルt1.6またはt2.3高耐食溶融めっき鋼板
      （Zn-AI-Mg合金めっき鋼板）
      サイズ範囲単位
      W（幅）50～800mm1mm
      H（高さ）50～1000mm1mm




      その他、加工に関するお問い合わせは以下リンクから
      特注お見積もりについて
      Q&A
      ボックス商品の仕様に関する
      問い合わせ窓口
      お手持ちの穴加工図面で特注見積お受けします！
      詳細は上記「特注見積もりのご案内」ボタンからご確認ください。

      ◆加工穴の普通寸法許容差
      JISB0408「金属プレス加工品の普通寸法公差」のB級を参考とする
                                          単位：mm
      加工穴寸法の区分寸法許容差
       6以下±0.1
      6を超え30以下±0.2
      30を超え120以下±0.3
      120を超え400以下±0.5
      400を超え1000以下±0.8
      1000を超え　 　2000以下±1.2
      ※本基準は鋼材に対する寸法公差となります。塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。



      規格表

        パネルタイプ 穴加工 W H E穴 穴加工コード
      標準品E穴ありRNKT16   120 150 E3
      E穴なしRNKT16   120 150 EN
      ボックス
      穴加工サービス      		RNKT16 PS 120 150 EN WB□□□□□□□□□□
      ※ボックス穴加工サービスをご利用いただく場合、E穴は「EN」をご選択ください
      納期に関するお断り
      本商品の稼動日は土曜・祝日を含みません。
      詳細な出荷日はWOS(Web Order System)にてご確認ください。
      お値引き
      10面以上
      5％

      【E穴サイズ表】

      四隅の取り付け用穴（E穴）加工サイズは下表より選択して下さい。
      記号E3E4E5E6E8E10EN
      サイズφ3.2φ4.2φ5.2φ6.2φ8.5φ10.5穴なし

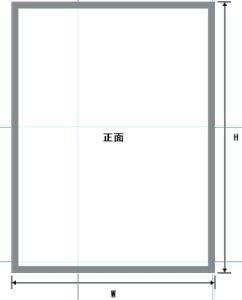

      外形図

      		（単位：mm）

      型番リスト

      表示件数
    • 1
      • 型番
      RNKT16-[50-800/1]-[50-1000/1]-E[3,4,5,6,8,10]
      RNKT16-[50-800/1]-[50-1000/1]-EN
      RNKT23-[50-800/1]-[50-1000/1]-E[3,4,5,6,8,10]
      RNKT23-[50-800/1]-[50-1000/1]-EN

      本体板厚

      (mm)

      四隅取付用穴径（E穴）

      寸法 横 W

      (mm)

      寸法 縦 H

      (mm)

      		RoHS?最小発注数量
      1.6
      3 ～ 10
      50 ～ 800
      50 ～ 1000
      10
      1個
      1.6
      なし
      50 ～ 800
      50 ～ 1000
      10
      1個
      2.3
      3 ～ 10
      50 ～ 800
      50 ～ 1000
      10
      1個
      2.3
      なし
      50 ～ 800
      50 ～ 1000
      10
      1個
      通常単価(税別) (税込単価)
      通常出荷日
      -
      ( - )
      3日目
      -
      ( - )
      3日目
      -
      ( - )
      3日目
      -
      ( - )
      3日目
    • 1

      • 詳細情報

      基本情報

      【特長】
      ・盤内の機器取付けパネル
      ・無塗装で、錆にくい材質です。
      ・電気抵抗が低く、導電性があります。

      ご注意

      • 2024年2月26日以降初めて「ボックス穴加工サービス」をご利用されるお客様につきましてはキャッシュクリア実施後、ご利用をお願いいたします。（キャッシュクリア方法はこちら）
      • ボックス穴加工サービスをご利用いただく場合はE穴を「なし」と指定してください。
      • 本商品は無塗装品のため、一部バリや加工傷が残ってしまう場合がございます。予めご了承ください。
      • 外形寸法公差はJISB0408「金型プレス加工品の普通寸法公差」C級を採用しております。
      • 商品画像（材質：ステンレス）は、イメージとなります。
        実際の商品とは材質、色あいが異なりますのでご注意ください。

      大口注文もお任せください！
      20個までの数量は、即見積・即注文可能！

      【ココが特長】
      ●無塗装で、錆にくい材質です。
      ●電気抵抗が低く、導電性があります。
      【ご注意】
      ・塗装がないためベンダーの折り曲げ痕がみえる場合があります
      ・加工断面は時間の経過により黒変色することがあります
      ・高耐食溶融めっき鋼板は特性上、溶接加工には向きません
      ・ステンレスタイプのヘアラインの向きは指定できません
      ・四隅の取り付け用穴加工（E穴）はE穴サイズ表よりご選択ください

      穴加工について
      ▶1107ページ      		穴加工有効寸法
      ▶1105ページ

      カタログ

      • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

      EC-1083

      商品担当おすすめ

      • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

      【穴加工無料】無塗装パネル平型 高耐食溶融めっき鋼板 RNKTのレビュー
      3.6平均満足度：3.68件のレビュー
      制御ボックス中板として
      5
      満足度：5.02018/01/31
      制御ボックス中板として使用しています。穴加工無料の為、工数削減になっています。切断面が錆びて来るのでペイントマーカー(ぎ...もっと読む
      2人が参考にしています。
      装置の天板、架台の底板など
      4
      満足度：4.02016/06/08
      良い点はこの価格で、素材、表面処理などは充分なものでお勧め出来ます。穴位置の自由度は汎用性があって満足出来ます。 悪い点...もっと読む
      1人が参考にしています。
      磁石を付かせたい装置パネルの一部として
      3
      満足度：3.02024/06/05
      安くて助かるんですが端面のバリが取れてなく鋭利で危険です。自分でヤスリ掛けするわけですが当然メッキも剥がれて錆びそうです...もっと読む
      0人が参考にしています。
      日東boxの中板基板として
      2
      満足度：2.02023/02/10
      日東BOXの中板基板が重いので、本品1.6tを穴加工して取替て使用してます。が…毎度の事ですが、M4タップが切れてない箇...もっと読む

      ミスミからのコメント

      この度ご不便をおかけしており、誠に申し訳ございません。 バリにつきましては、改善を進めてまいります。一方、加工前傷は含め、現状表面傷は発生してしまいます。表面傷につきましては予めご了承ください。 タップが切れていない点については、加工時にも細かく検査を実施しております。 ご購入品にて不具合等ございましたら、お手数をお掛けしますが弊社までお問合せください。 今後とも忌憚ないご意見・ご要望を頂けますと幸いです。何卒宜しくお願い申し上げます。

      0人が参考にしています。
      仕切り
      4
      満足度：4.02022/08/05
      装置の仕切りに使用しました、 価格も安く、納期も早く助かりました。
      0人が参考にしています。
      8件全て見る

      よくあるご質問（FAQ）

      Q穴加工の指定方法を教えて下さい。
      A
      下記URLををご参照ください。
      https://jp.misumi-ec.com/maker/misumi/el/service/box/
      QWeb設計ボックスサイトの使用方法を教えてください。
      A
      下記URLををご参照ください。
      https://jp.misumi-ec.com/maker/misumi/el/service/box/
      Q図面が手元にありますが、どこに送信すればよいですか？
      A
      申し訳ございません。Rシリーズの穴加工はメール、またはFAXでのお見積をお受けしておりません。Web設計ボックスサイトをご利用ください。
