【穴加工対応】アルミ 固定サイズ コントロールボックス コの字 ローコスト XBシリーズ
- 通常単価(税別)
- 725円～1,465円
- 税込単価
- 798円～1,612円
通常出荷日：在庫品1日目当日出荷可能
アルミ製の低価格固定サイズボックス!シンプルな構造で使いやすい！
- 製品仕様変更がございます。詳細はこちらをご確認ください。
- 2022年11月1日より穴加工費の見直しを実施いたします。予めご了承ください。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
【ボックス穴加工サービスのご案内】
|
|
| |||||
|
|
|
規格表
| 型番 |
| XB-1 |
| 一台単位 |
| 型番 | サイズ（単位：mm） | 取付 ビス数 | 自重 （g） | |||
| A | B | C | 板厚t | |||
| XB-1 | 50 | 70 | 40 | 1.0 | 4 | 58 |
| XB-2 | 70 | 100 | 50 | 1.0 | 4 | 96 |
| XB-3 | 90 | 125 | 60 | 1.0 | 4 | 145 |
| XB-4 | 110 | 150 | 65 | 1.0 | 4 | 200 |
概要仕様
商品概要
拡大写真
・落ち着きのあるグレー色を採用
分解写真
・ビス4点ネジ止めの簡単構造
外形図
詳細情報
基本情報
アルミ製の低価格固定サイズボックス!シンプルな構造で使いやすい！
ご注意
- 製品仕様変更がございます。詳細はこちらをご確認ください。
- 2022年11月1日より穴加工費の見直しを実施いたします。予めご了承ください。
【ココが特長】
圧倒的低価格を実現！
●ミスミオリジナル開発品
●徹底的にコストを見直し低価格を実現！
●品質に妥協無し！安心のMade in Japan
●汎用性の高い4サイズをご用意しました
圧倒的低価格を実現！
●ミスミオリジナル開発品
●徹底的にコストを見直し低価格を実現！
●品質に妥協無し！安心のMade in Japan
●汎用性の高い4サイズをご用意しました
【基本仕様】
| 名称 | 個数 | 材質 | 表面処理・色 |
| カバー | 1 | A1100P-H24 | カラーアルミ・ライトグレー |
| ボディ(シャーシ) | 1 | A1100P-H24 | カラーアルミ・ライトグレー |
| ネジ・ワッシャー | 4 | 真鍮 | ニッケルメッキ |
| ゴム足 | 付属しません | ||

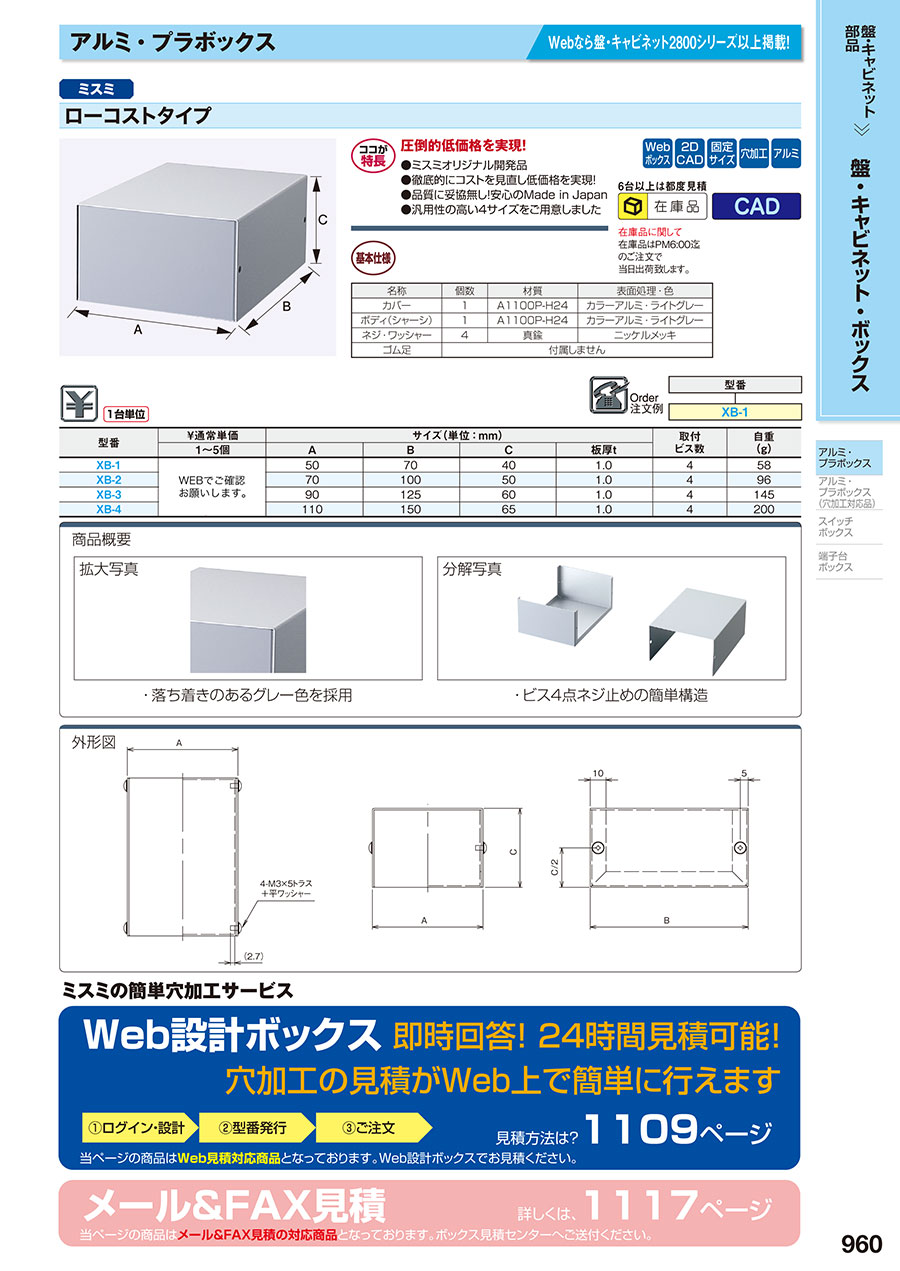

カタログ
商品担当おすすめ
【穴加工対応】アルミ 固定サイズ コントロールボックス コの字 ローコスト XBシリーズのレビュー
ワーク治具上の中継BOX
5
5.02016/12/16
治具を製作するうえで、軽量化を強く言われていますので本製品は希望と一致します。治具交換（手動）が頻繁に行われる客先のライ...もっと読む
3人が参考にしています。
内製加工機の部品
5
5.02022/03/25
加工機の配線ボックスとして使用。
大きさの選択肢も多く、適した箱を選べました。
短納期で届くのがとても助かりました。
0人が参考にしています。
手持ちの小形導通チェッカーのケースとして使用
4
4.02021/02/09
導通チェッカーとして、乾電池を収納し、他の部品を組み込んだ状態で手ごろな大きさであった
0人が参考にしています。
スイッチボックス
4
4.02019/04/03
ちょうど良いサイズでした、アルミで強度もありそうですし、穴加工も楽でよかったです
0人が参考にしています。
電子回路のケース
5
5.02019/02/05
板厚が薄いのでハンドニブラで簡単に穴加工ができます。
アルミなので強度も充分でした。
0人が参考にしています。
