【穴加工無料】鉄製 フリーサイズ 制御ボックス 4点ネジ止め RSDXシリーズ
![【穴加工無料】鉄製 フリーサイズ 制御ボックス 4点ネジ止め RSDXシリーズ RSDX-[50-400/10]-[50-400/10]-[40-120/10]-[B,E,G,K,S,W]](https://content.misumi-ec.com/image/upload/t_product_main/t_misumi_wm/v1/p/jp/product/series/110400218110/110400218110_001.jpg)
ご注意
- 【外観品質】きょう雑物測定図表0.7mmを外観基準として採用しております。
また、パテ埋めや全溶接を行っていない商品のため、ボックス端面にすき間が発生する場合がございます。
予めご確認の上、ご選定をお願い申し上げます。 - 【塗装】塗装ムラや小さな傷に対し、タッチアップ処理を行います。
外面の膜厚は25μm以上を確保しております。（※内面の膜厚は20μm以上としております。）
また、塗膜により穴寸法に影響が出る場合がございます。予めご了承ください。 - 【下地処理】製品の保管環境により短時間で錆びが発生する場合がありますので速やかに上塗り塗装をお願いします。
下地処理(リン酸鉄皮膜）の状態においては防錆性はありません。 - 【商品画像】標準品はDINレール溶接を含んでおりません。ご希望の場合はオプションよりご選択ください。
RSDX-[50-400/10]-[50-400/10]-[40-120/10]-[B,E,G,K,S,W]の仕様・寸法情報
用途
制御・中継
材質
鉄
外形寸法W 横(幅)(mm)
50 ～ 400
外形寸法H 縦(高さ)(mm)
50 ～ 400
外形寸法D 奥行(厚み)(mm)
40 ～ 120
穴加工対応
Web設計対応
開閉形状
ネジ止め
基板・中板
無
保護機能(耐環境性)
無
塗装色
クリーム（2.5Y9/1） / グレー（5Y7/1） / E（5Y8/1） / ブラック（N1） / ホワイト（N9.5）
表面処理
下地処理
代表規格
なし
商品仕様
【基本仕様】
|
|
【ボックス穴加工サービスのご案内】
|
|
| |||||
|
|
|
その他、加工に関するお問い合わせは以下リンクから
|
|
|
特注お見積もりとは・・・
・特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合
・特殊な穴形状・加工可能範囲外への加工、中板追加（扉・底面等）
・穴加工サービスでは指示できない加工、穴数が多く設計が困難な場合
規格表
| 必須型番 | 追加工コード | |||||||||||
| ボックスタイプ | - | W | - | H | - | D | - | 塗装色 | ||||
| 穴加工無し | 標準品 | RSDX | - | 150 | - | 200 | - | 100 | - | K | ||
| DINレール溶接 | RSDX | - | 70 | - | 150 | - | 90 | - | S | - | DIN | |
| ※穴加工をご希望の場合はWeb設計サイトにて事前見積が必要です。 詳細は1109ページをご参照下さい。 | ||||||||||||
構造 | 小型仕様 | 大型仕様 | |||
| 本体折返し | 2方向曲げ | 4方向曲げ | |||
| イメージ （扉を外した状態） |  |  | |||
| サイズ | W・H寸 50-200 | W・H寸 210-400 | |||
| D寸 40-120 | D寸 40-120 | ||||
| ※W・Hいずれかが210mm 以上の場合は大型仕様 | - | ||||
| 板厚（扉・本体） | 1.2mm | 1.6mm | |||
納期に関するお断り
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。
本商品の稼働日は土曜・祝日を含みません。
詳細な出荷日はWOS(Web Order System)にてご確認ください。
| お値引き | |||||
| 10～29台 5% | 30～49台 10% | 50台～ 15% | |||
追加工オプション
| 追加工コード | 追加工内容 |
| DIN | DINレール溶接 |
| NKT | 中板取付 |
RSDXシリーズ
サイズの指定単位はW・H・D全て10mm単位となります。
概要仕様
塗装色
粉体塗装 |  |  |
| K：クリーム 近似マンセル値 2.5Y9/1 | G：グレー 近似マンセル値 5Y7/1 | W：ホワイト 近似マンセル値 N9.5 |
| 下地処理 | ||
 |  |  |
| E 近似マンセル値 5Y8/1 | B：ブラック 近似マンセル値 N1 | S |
1108ページになります。穴加工対応
| パターン | 種類 | |||||||||
| 丸穴 |  |  |  |  |  |  |  |  |  |  |
| 丸穴 | 丸穴ビス穴 2個付 | 丸穴ビス穴 3個付 | 丸穴ビス穴 4個付 | キー溝付 丸穴 | 廻止メ 丸穴 | 丸穴3個 （PCD） | 丸穴ビス穴 4個付（PCD） | 弧切欠き 丸穴 | U時欠き 丸穴 | |
| 角穴 |  |  |  |  |  |  | ||||
| 角穴 | 角穴ビス穴 付 | 角穴ビス穴 4個 | 丸穴4個 | 角穴ビス穴 4個内付 | 角穴ビス穴 2個掛違い | |||||
| 角丸 角穴 |  |  |  |  |  |  |  |  | ||
| 角穴角丸 | 角穴角丸 ビス穴付 | 角長穴 | 角長穴 ビス穴付 | ファン穴 1 | ファン穴 2 | ファン穴 3 | ファン穴 4 | |||
| ネジ その他 |  |  |  |  |  |  | ||||
| タップ穴 | タップ穴3個 （PCD） | タップ穴4個 | タップ穴4個 （PCD） | バーリング穴 | スリット穴 | |||||
DINレール溶接オプション
ボックスの背面内側中央に35mm幅 DINレールを溶接します。 両端各10mmの空きスペー スがございます。
|  |
中板取付オプション
W・Hそれぞれ60mm以上の 場合のみ対応可能。 ボックスの背面内側に上下曲げありの 中板（1.6mm）を取付ます。 中板サイズは（W-30）×（H-30）です。
|  |
注文例）RSDX-200-200-120-K-DIN
※W・Hそれぞれ100mm以下の場合、上記オプションの取付寸法が小さく
なりますのでご注意下さい。
◆タッチアップ処理について
タッチアップ処理を行った場合、以下のような塗装となります。
■加工穴の普通寸法許容差
JISB0408「金属プレス加工品の普通寸法公差」のB級を参考とする
※本基準は鋼材に対する寸法公差となります。塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。
[ ! ] 公差は、塗装塗膜の状況により若干異なります
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。
| 単位㎜ | ||||
| 加工穴寸法の区分 | 寸法許容差 | |||
| 6以下 | ±0.1 | |||
| 6を超え | 30以下 | ±0.2 | ||
| 30を超え | 120以下 | ±0.3 | ||
| 120を超え | 400以下 | ±0.5 | ||
| 400を超え | 1000以下 | ±0.8 | ||
| 1000を超え | 2000以下 | ±1.2 | ||
[ ! ] 公差は、塗装塗膜の状況により若干異なります
[ ! ] 加工する穴が接近する場合は2mm以上の間隔を空けてご設計ください。
[ ! ] 塗装品につきましては塗装の膜厚を考慮の上、設計をお願い申し上げます。
詳細情報
基本情報
3辺10mm単位で指定、フリーサイズ・4点ネジ止めスチールボックス！
ご注意
- 【外観品質】きょう雑物測定図表0.7mmを外観基準として採用しております。
また、パテ埋めや全溶接を行っていない商品のため、ボックス端面にすき間が発生する場合がございます。
予めご確認の上、ご選定をお願い申し上げます。 - 【塗装】塗装ムラや小さな傷に対し、タッチアップ処理を行います。
外面の膜厚は25μm以上を確保しております。（※内面の膜厚は20μm以上としております。）
また、塗膜により穴寸法に影響が出る場合がございます。予めご了承ください。 - 【下地処理】製品の保管環境により短時間で錆びが発生する場合がありますので速やかに上塗り塗装をお願いします。
下地処理(リン酸鉄皮膜）の状態においては防錆性はありません。 - 【商品画像】標準品はDINレール溶接を含んでおりません。ご希望の場合はオプションよりご選択ください。

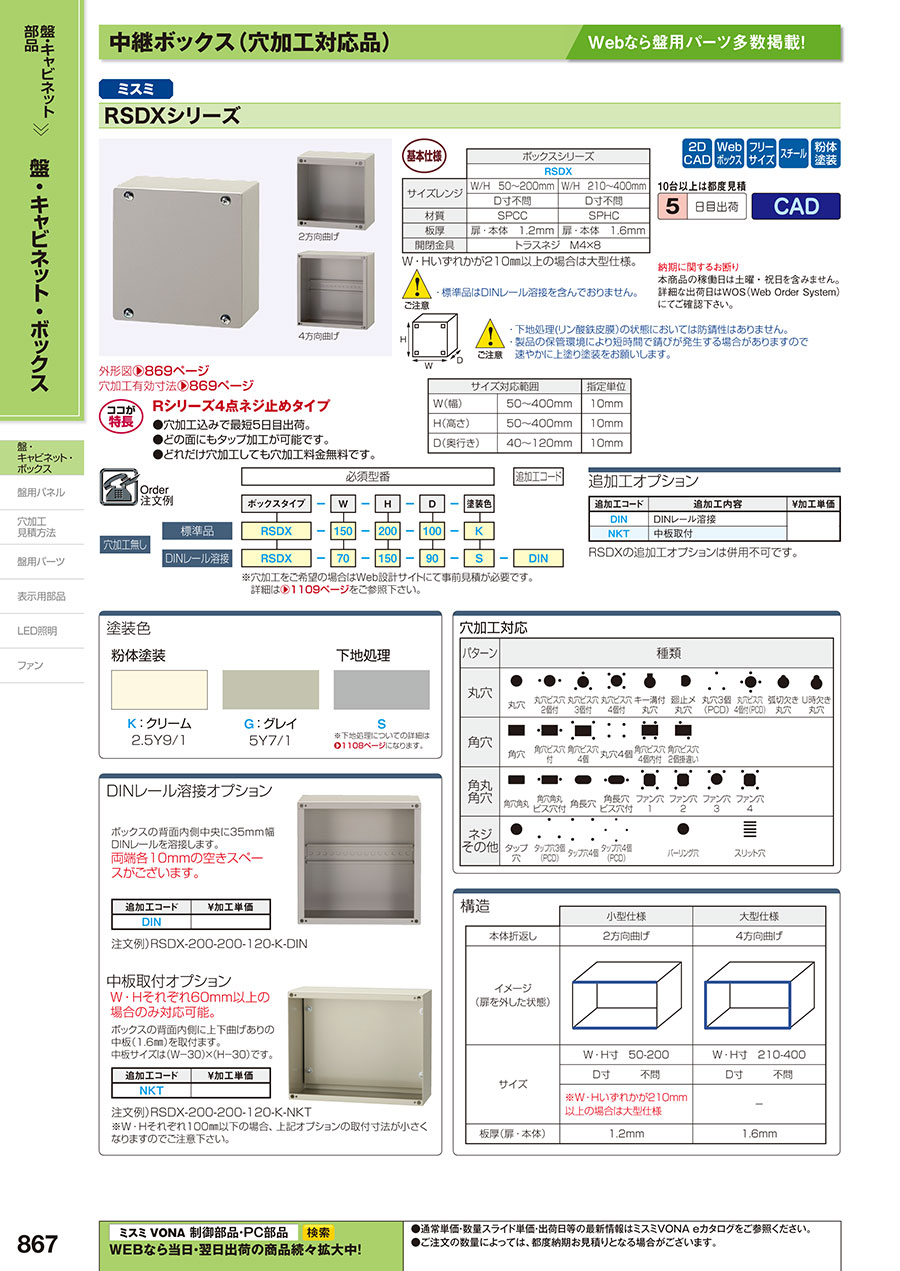

カタログ
商品担当おすすめ
【穴加工無料】鉄製 フリーサイズ 制御ボックス 4点ネジ止め RSDXシリーズのレビュー
既存のMCにセンサ等の追加の中継ボックスとして
4
4.02021/07/19
既存設備の為、寸法に制約がある中で、サイズの選択幅が広いので採用しました。
0人が参考にしています。
装置の中継ボックスとして
3
3.02021/06/07
装置の中継ボックスとして使用しています。任意のサイズ指定、穴加工無料で助かっています。
以前よりリピート商品ですが、内部...もっと読む
0人が参考にしています。
お客様指定BOX
2
2.02020/04/22
メッキの仕上がりが汚すぎる 当方で塗装するので問題ありませんが
ただ自作でDIY程度に使用するならば気にならないですが ...もっと読む
ミスミからのコメント
この度はお客様のご期待に沿えず申し訳ございません。頂きましたご意見につきましては、関係部門へフィードバックし今後の改善を検討いたします。引き続き忌憚ないご意見・ご要望を頂けますと幸いです。何卒宜しくお願い申し上げます。
0人が参考にしています。
ランプ表示の1点ボックスとして
3
3.02019/08/08
サイズが小さかったので選定しました。同じくらいのプラスチック製品は色を塗装しなくて済むので値段が安いのですが、この商品は...もっと読む
0人が参考にしています。
端子ボックスとして
5
5.02019/07/09
弊社は現場で必要な端子ボックスとして使用しました。サイズが用途に合っていると思い選定し購入しました。端子ボックスとして購...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q穴加工の指定方法を教えて下さい。
A
下記URLををご参照ください。
https://jp.misumi-ec.com/maker/misumi/el/service/box/
https://jp.misumi-ec.com/maker/misumi/el/service/box/
QWeb設計ボックスサイトの使用方法を教えてください。
A
下記URLををご参照ください。
https://jp.misumi-ec.com/maker/misumi/el/service/box/
https://jp.misumi-ec.com/maker/misumi/el/service/box/
Q図面が手元にありますが、どこに送信すればよいですか？
A
申し訳ございません。Rシリーズの穴加工はメール、またはFAXでのお見積をお受けしておりません。Web設計ボックスサイトをご利用ください。
