LED照明（ストレート、広角・高照度）
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 10,230円～11,800円
- 税込単価
- 11,253円～12,980円
【特長】ストレート、広角・高照度タイプの白色LED照明です。LED照明の常識を...
詳細情報を確認する- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
製品比較情報
| NO. | 比較項目 | 従来品 | 新仕様品 | 備考 | ||
| LZ15A-397-W | LZ15A-517-W | LZ15B-397-W | LZ15B-517-W | |||
| 1 | 外観形状 (横×高さ×長さ)mm | 40×27.7×397 | 40×27.7×517 | 40×27.7×397 | 40×27.7×517 | 変更なし |
| 2 | 使用基板 | プリント基板(CEM3 t=1.0) | プリント基板(CEM3 t=1.0) | 変更なし | ||
| 3 | 使用LED | 日亜製 NFSW757DT-V1 | 日亜製 NFSW757GT-V2 | 高光束タイプに変更 ※使用部品の変更はLEDのみ | ||
| 4 | 固有エネルギー消費効率 (lm/W) | 102.7 | 101 | 116.6 | 114.5 | 変更後は約10%高くなる｡ (直流電源の効率は含まない｡) |
| 5 | LED寿命 | 40,000時間 | 40,000時間 | 変更なし | ||
| 6 | 全光束 | 740lm | 970lm | 840lm | 1,100lm | 変更後は約10%高くなる。 |
| 7 | 回路形式 | 6直6並 | 6直8並 | 6直6並 | 6直8並 | 変更なし |
| 8 | 入力電流 | 0.300A | 0.400A | 0.300A | 0.400A | 変更なし |
| 9 | 定格電力 | 7.2W | 9.6W | 7.2W | 9.6W | 変更なし |
| 10 | 質量 | 302g | 362g | 302g | 362g | 変更なし |
規格表
| 型番 | − | 長さ | − | LED色 |
| LZ15B | − | 397 | − | W |
| 1台単位 |
| 型番 | 長さ | LED色 | 照度 |
| LZ15B | 397 | W（昼白） | 高照度 |
| 517 |
概要仕様
取付例
制御盤内照明に最適
40mmアルミフレームにジャストフィット
| 型番 | 従来品 | 新仕様品 | ||||
| LZ15A-397-W | LZ15A-517-W | LZ15B-397-W | LZ15B-517-W | |||
| 照度（ルクス） | 0.5m | 730lx | 865lx | - | - | |
| 1.0m | 200lx | 250lx | 215lx | 275lx | ||
| 全光束（ルーメン） | 740lm | 970lm | 840lm | 1,100lm | ||
| LED色 | 昼白色(5,000K) | 昼白色(5,000K) | ||||
| 入力電圧 | DC24V ± 5% | DC24V ± 5% | ||||
| 入力電流 | 300mA | 400mA | 300mA | 400mA | ||
| 消費電力 | 7.2W | 9.6W | 7.2W | 9.6W | ||
| 動作環境 | 温度：-5～+40℃ 湿度：45～85%RH（結露なきこと） | 温度：-5～+40℃ 湿度：25～85%RH（結露なきこと） | ||||
| 絶縁抵抗 | 100MΩ以上(DC500Vメガーにて）：充電部-非充電部間 | 100MΩ以上(DC500Vメガーにて）：充電部-非充電部間 | ||||
| 耐電圧 | AC500V(1分間)：充電部-非充電部間 | AC500V(1分間)：充電部-非充電部間 | ||||
| 配光角度 | 約150° | 広角配光構造、プリント基板を110°の角度で2枚つける | ||||
| LED寿命 | 40,000時間(光束 70%以下) | 40,000時間(器具周囲温度 25℃、光束維持率 70％) | ||||
| 保護等級 | IP64 | IP65 | ||||
| 材質 | 本体 | アルミ 銀艶消し | アルミ 銀艶消し | |||
| 前面カバー | ポリカーボネート | ポリカーボネート | ||||
| ケーブル | ミスミ NAVC-21-1P(0.5mm 2 ×2C) | ミスミ NAVC-21-1P(0.5mm 2 ×2C) | ||||
| ケーブル曲げ半径 | 20mm以上 | 20mm以上 | ||||
| 質量（ケーブル含む） | 302g | 362g | 302g | 362g | ||
外形図 | （単位：mm） | |||||||||||
 | ||||||||||||
| ||||||||||||
仕様変更のお知らせ
商品に付属しているサージアブソーバを廃止いたします
変更理由：サージアブソーバ生産メーカーにおける生産中止の為
変更内容：下図の通りサージアブソーバが変更となります
| 変更前 | 変更後 |
 |  |
変更時期：2022年9月より順次（新旧混在出荷となる恐れがございます。予めご了承下さい。）
備考：サージアブソーバの使用目的は静電気対策となります。使用しているLEDにも保護素子があり、サージアブソーバを削除してもご使用には問題ございません。
●ご使用上のご注意
・電源ケーブルの極性を間違いないか十分確認をお願いします。
・下向きや縦向きに設置する場合は落下や位置ずれが発生しないように十分配慮をお願いします。
・電源接続方向に障害物がないかご確認ください。
・メンテナンスが困難な場所に設置しないでください。
・取付け、取り外しや清掃の際は必ず電源を切ってください。感電の恐れがあります。
・点灯中や消灯直後は非常に高温です。やけどのおそれがありますので触れないでください。
・点灯中のLED光源を直視し続けないでください。目を傷めることがあります。
・本商品は調光できません。そのため、調光機能がついた電源または機器に接続しないでください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,230円 ( 11,253円 ) | 在庫品1日目当日出荷可能 |
11,800円 ( 12,980円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】ストレート、広角・高照度タイプの白色LED照明です。
LED照明の常識を覆す150°広角タイプです。
LZ14（旧品）に比べ、消費電力が従来比約50％ダウン。
蛍光灯と同等の広がりを実現します。
IP64（防塵、防滴）タイプ。
同形状で明るさ1.5倍の高照度タイプもラインナップ。
日亜化学工業（株）製LEDを採用しています。
国内製。
ご注意
- LED素子には発光色、明るさにバラツキがあるため、同じ型番でも若干発光色、明るさが異なる場合があります。
LED照明に付属のケーブルは個体差によって色味や柔らかさが若干変わる場合があります。 - 本商品は調光できません。そのため、調光機能がついた電源または機器に接続しないでください。
- 【仕様変更のご連絡】22年9月生産分よりサージアブソーバを削除いたします。詳細は本ページ下部に記載しております「仕様変更のお知らせ」をご確認ください。
照度比較（取付高さ：0.5m）

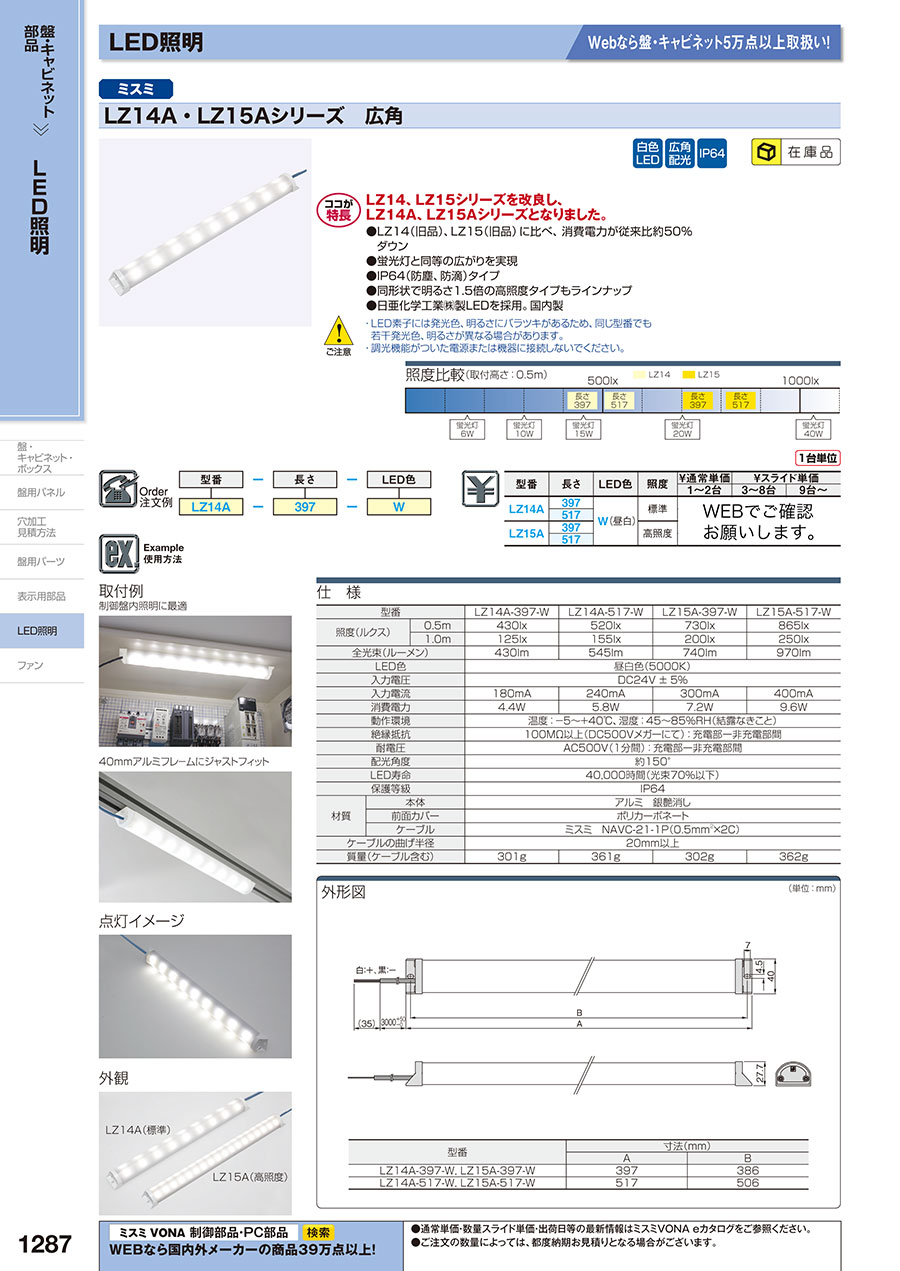

カタログ
