出力コネクタ形状(外径×内径)
~mm出力コネクタ先端形状
~mm寸法 長さ(mm)
~mm- 18.2
寸法 幅(mm)
~mm- 16
寸法 厚み(mm)
~mm- 16
DCジャック（適合ACアダプタ）
~mmDCジャック（適合プラグタイプ）
~mm出荷日
- すべて
- 当日出荷可能
ACアダプタ
- 通常単価(税別)
- 246円
- 税込単価
- 271円
通常出荷日：在庫品1日目当日出荷可能
ミスミオリジナル低価格、ＡＣアダプタ。出力電圧5V、12V、24Vを取り揃え。出力電圧5V、12V用に...
詳細を確認- 【取扱終了情報】在庫無くなり次第、ミスミで受注受付を終了します。推奨代替品はございません。
- PSE一部改正に伴なう耐トラッキング性要求への【適合確認済】商品です。
- 商品写真は代表写真です。お手数ですが詳細についてはカタログをご確認いただき選定をお願い致します。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
MACP-MJ-12の仕様・寸法情報
入力電圧 AC(V)
-
出力電圧 DC(V)
-
出力容量(A)
-
入力電源ケーブルプラグ形状
-
出力コネクタ形状(外径×内径)
4.0×1.7mm
出力コネクタ極性
-
代表規格
-
出力コネクタ先端形状
ジャック
出力電力(W)
-
寸法 長さ(mm)
18.2
寸法 幅(mm)
16
寸法 厚み(mm)
16
DCジャック（適合ACアダプタ）
MACP-0520
DCジャック（適合プラグタイプ）
Φ4.0×1.7mm
chemSHERPA
調査中
商品仕様
規格表
| 型式 |
| MACP-1210 |
| 型式 | 出力電圧(Ｖ) | 出力電流(A) | 定格出力電力(W) | DCプラグタイプ |
| MACP-0520 | 5 | 2 | 12 | EIAJ-2 |
| MACP-0530 | 3 | 18 | PL-03B (5.5x2.1x9.5) | |
| MACP-0540 | 4 | 24 | ||
| MACP-1210 | 12 | 1 | 12 | EIAJ-4 |
| MACP-1215 | 1.5 | 18 | ||
| MACP-1220 | 2 | 24 | ||
| MACP-2405 | 24 | 0.5 | 12 | PL-03B (5.5x2.1x9.5) |
| MACP-24075 | 0.75 | 18 | ||
| MACP-2410 | 1 | 24 | 5.5×3.3×1.0×9.5 |
DCジャック
| 型式 | 電圧範囲(V) | 定格電流(A) | DCプラグタイプ | 適合ACアダプタ |
| MACP-MJ-12 | DC3.15～6.3 | 2 | Φ4.0×1.7 | MACP-0520 |
| MACP-MJ-19 | DC10.5～13.5 | 2 | Φ5.5×3.3 | MACP-12＊＊ |
型式(SMK社製) | 電圧範囲(V) | 定格電流(A) | DCプラグタイプ | 適合ACアダプタ |
| LGP6531-1000F | DC24V | 4 | Φ5.5×2.1 | MACP-2405、MACP-24075 |
納期
| 出荷日 | |
| 1～10台 | 翌日（当日） |
| 11台～ | 都度見積 |
概要仕様
仕様
| 項目 | １２Ｗ | １８Ｗ | 24Ｗ |
| 入力電圧範囲 | AC１００～２４０Ｖ | ||
| 過電流保護 | １２０% Ｍin | ||
| 過電圧保護 | １２０% Ｍin | ||
| 短絡保護 | 自動復帰 | ||
| 使用温度範囲 | ０～４０℃ | ||
| 相対湿度範囲 | ５～９５％ＲＨ | ||
| 保存温度範囲 | －２０～８５℃ | ||
| 絶縁抵抗 | DC500Ｖメガーにて 100ＭΩ以上(入力・出力間) | ||
| 耐電圧 | AC3000Ｖ(入力・出力間)、1分間 | ||
| 効率 | ７０％以上 | ||
| 重量 | 約135g | 約175g | |
DCジャック
| 項目 | MACP-MJ-12 | MACP-MJ-19 |
| メーカー型式 | MJ-12 | MJ-19 |
| プラグタイプ | Φ4.0×1.7 | Φ5.5×3.3 |
| 電圧範囲(V) | DC3.15～6.3 | DC10.5～13.5 |
| 定格電流(A) | 2 | 2 |
| 絶縁抵抗 | DC500Vメガーにて 100MΩ以上 | |
| 耐電圧 | AC500V 1分間 | |
| 質量 | 約2g | 約2g |
外形図 | （単位：mm） | ||
| 12W／18W | 24W | ||
 |  ケース：難燃グレード94V-0 | ||
| プラグ | |||
| |||
| PLUG NAME | A | B | C | D | PLUG OUTLING |
| PL-03B | 5.5 | 2.1 | - | 9.5 |  |
| EIAJ-4 | 5.5 | 3.3 | 1.0 | 9.5 |  |
| EIAJ-2 | 4.0 | 1.7 | - | 9.5 |  |
| DCジャック | |||
| MACP-MJ-12 | MACP-MJ-19 | ||
 | パネルカット寸法 |  | パネルカット寸法 |
付属品
| AC電源コード（1.8m） | 定格電圧 AC125V | 電流 7A |
 |
詳細情報
基本情報
ミスミオリジナル低価格、ＡＣアダプタ。出力電圧5V、12V、24Vを取り揃え。出力電圧5V、12V用にDCジャックも取り揃え。
ご注意
- 【取扱終了情報】在庫無くなり次第、ミスミで受注受付を終了します。推奨代替品はございません。
- PSE一部改正に伴なう耐トラッキング性要求への【適合確認済】商品です。
- 商品写真は代表写真です。お手数ですが詳細についてはカタログをご確認いただき選定をお願い致します。
【ココが特長】
●PSE規格、c-UL規格の商品です
●12～24Ｗまで、AＣアダプタの使用頻度の高いクラスを取り揃え
●AC100～240
●AC電源PSEコード（１．８m）付属
●UL60950-1準拠
●EMI：VCCI class B， FCC class B, CISPR22 class B
●PSE規格、c-UL規格の商品です
●12～24Ｗまで、AＣアダプタの使用頻度の高いクラスを取り揃え
●AC100～240
●AC電源PSEコード（１．８m）付属
●UL60950-1準拠
●EMI：VCCI class B， FCC class B, CISPR22 class B
【ご注意】
・極性はセンターのプラグがプラス極性です。
・小型ディスプレイ用ACアダプタは商品ページをご参照ください。
・付属品のACコードはPSE対応品のみです。
・本製品はPSE規格対応とするため付属品のACコード電源の定格電圧が125Vとなっております。
・2020年12月21日以降、「EN60950-1」終了となりCE無効となりました。
・CE規制エリアへの輸出はできない商品ですのでご注意ください。
・日本国内でのご使用にはPSE適用ですので影響はございません。
・極性はセンターのプラグがプラス極性です。
・小型ディスプレイ用ACアダプタは商品ページをご参照ください。
・付属品のACコードはPSE対応品のみです。
・本製品はPSE規格対応とするため付属品のACコード電源の定格電圧が125Vとなっております。
・2020年12月21日以降、「EN60950-1」終了となりCE無効となりました。
・CE規制エリアへの輸出はできない商品ですのでご注意ください。
・日本国内でのご使用にはPSE適用ですので影響はございません。

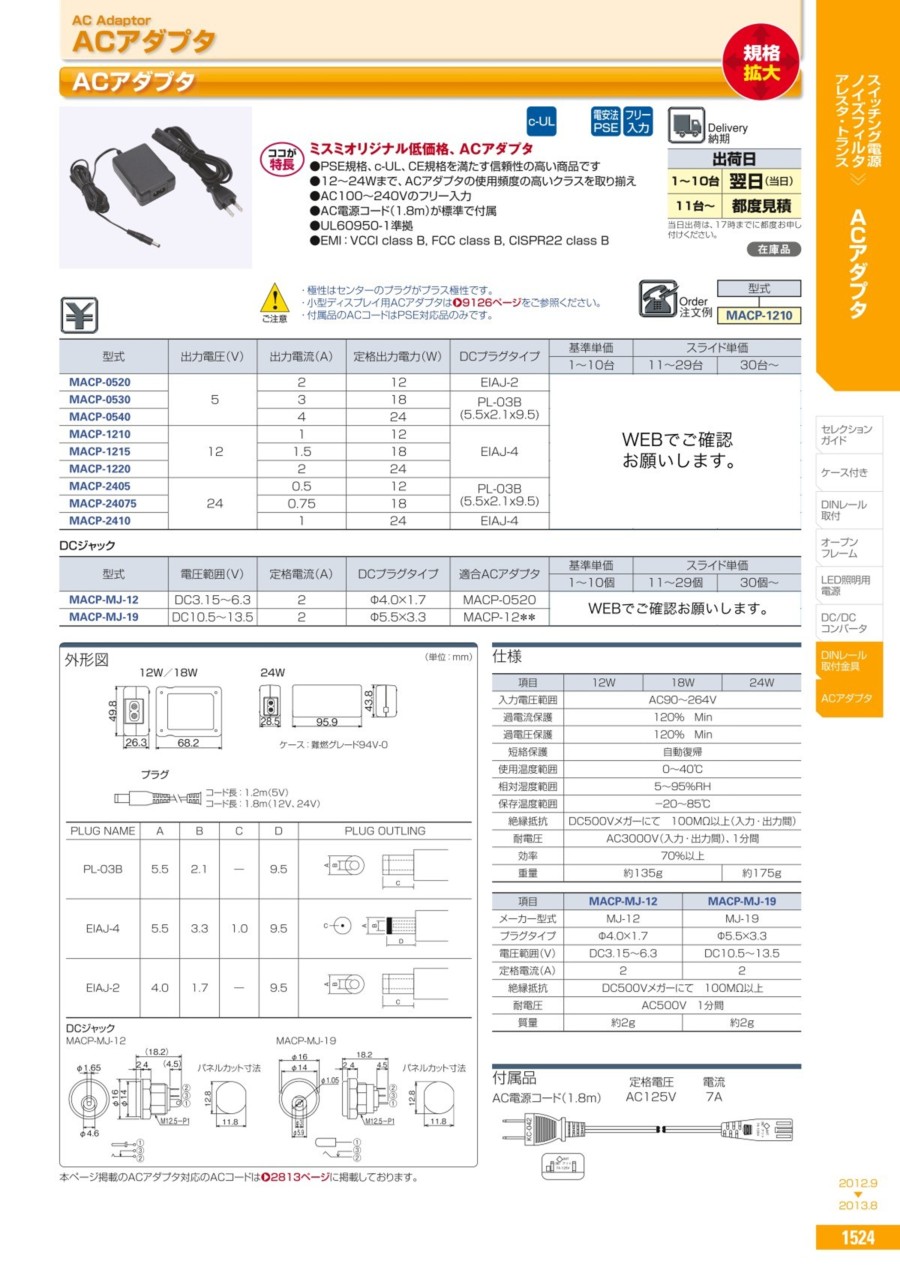

カタログ
