ノイズフィルタ（単相、低背タイプ）
- 数量スライド割引
- 値下げ
- 当日出荷可能
- 通常単価(税別)
- 2,812円～4,290円
- 税込単価
- 3,093円～4,719円
【用途】単相電源ラインからのノイズ侵入防止対策【特長】・セルフアップネジ、開閉...
詳細情報を確認する未確定：候補が8型番あります。
商品仕様
規格表
| 型式 |
| ENF-RSEN-2006 |
| 型式 | 回路構成 | 定格電流 | 形状 (取付方法) |
| ENF-RSEN-2006 | 単相 | 6A | 標準(直付) |
| ENF-RSEN-2006D | ＤＩＮレール取付 | ||
| ENF-RSEN-2010 | 10A | 標準(直付) | |
| ENF-RSEN-2010D | ＤＩＮレール取付 | ||
| ENF-RSEN-2020 | 20A | 標準(直付) | |
| ENF-RSEN-2020D | ＤＩＮレール取付 | ||
| ENF-RSEN-2030 | 30A | 標準(直付) | |
| ENF-RSEN-2030D | ＤＩＮレール取付 |
概要仕様
※1段目の型式をご注文いただくと、2段目記載のメーカー型式にて商品をお届けします。商品仕様の変更はございません。
・この製品は、販売：ミスミ／製造元：TDK（株）です。
・ディファレンシャルモード（対称波）成分とコモンモード（非対称波） 成分をそれぞれ単独に測定するために回路中のバルンには切替スイッチ がついています。
回路図
詳細はメーカーホームページの共通取扱説明書にてご確認いただけます。>>こちら
| 型式 | 標準 | ENF-RSEN-2006 | ENF-RSEN-2010 | ENF-RSEN-2020 | ENF-RSEN-2030 |
| ＤＩＮレール取付 | ENF-RSEN-2006D | ENF-RSEN-2010D | ENF-RSEN-2020D | ENF-RSEN-2030D | |
| メーカ型式 | 標準 | RSEN-2006 | RSEN-2010 | RSEN-2020 | RSEN-2030 |
| ＤＩＮレール取付 | RSEN-2006D | RSEN-2010D | RSEN-2020D | RSEN-2030D | |
| 回路構成 | 単相 | ||||
| 定格電圧(AC/DC) | 250V | ||||
| 定格電流(AC/DC) | 6A | 10A | 20A | 30A | |
| 耐電圧 | AC2500V 1分間 at 20℃,65%RH：ライン－アース間 | ||||
| 絶縁抵抗 | 100MΩ min. DC500V at 20℃,65%RH：ライン－アース間 | ||||
| 漏洩電流 | 1.0mA max. | ||||
| 直流抵抗 | 110mΩ max. | 40mΩ max. | 10mΩ max. | 6mΩ max. | |
| 減衰量保証帯域 25dB保証 | コモンモード | 0.1～10MHz | 0.2～20MHz | 0.4～30MHz | 2～30MHz |
| ディファレンシャルモード | 0.2～30MHz | 0.2～30MHz | 0.3～30MHz | 0.4～30MHz | |
| 動作環境 | 温度：−25～＋85℃、15～85%RH(結露なきこと) | ||||
| 安全規格 | UL1283,CSA C22.2 No.8,EN60939 | ||||
| 質量 | 標準 | 230g | 230g | 230g | 230g |
| ＤＩＮレール取付 | 260g | 260g | 260g | 260g | |
・ディファレンシャルモード（対称波）成分とコモンモード（非対称波） 成分をそれぞれ単独に測定するために回路中のバルンには切替スイッチ がついています。
回路図詳細はメーカーホームページの共通取扱説明書にてご確認いただけます。>>こちら
外形図
| （単位：mm） | |
| ENF-RSEN-2006／2010／2020／2030 | ENF-RSEN-2006D／2010D／2020D／2030D |
 |  |
回路図
減衰量周波数特性
ENF-RSEN-2006
ENF-RSEN-2010
ENF-RSEN-2020
ENF-RSEN-2030
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,237円 ( 3,561円 ) | 在庫品1日目当日出荷可能 |
3,190円 ( 3,509円 ) | 在庫品1日目当日出荷可能 |
2,812円 ( 3,093円 ) | 在庫品1日目当日出荷可能 |
3,850円 ( 4,235円 ) | 在庫品1日目当日出荷可能 |
3,619円 ( 3,981円 ) | 在庫品1日目当日出荷可能 |
4,290円 ( 4,719円 ) | 在庫品1日目当日出荷可能 |
3,033円 ( 3,336円 ) | 在庫品1日目当日出荷可能 |
4,059円 ( 4,465円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【用途】
単相電源ラインからのノイズ侵入防止対策
【特長】
・セルフアップネジ、開閉式カバーにより作業性向上
・DINレール取付タイプもラインナップ
ご注意
- ノイズフィルタは汎用インバータとモータ間には使用できません。
- 漏電ブレーカ選定の際には、ノイズフィルタの漏洩電流を考慮して選定をしてください。

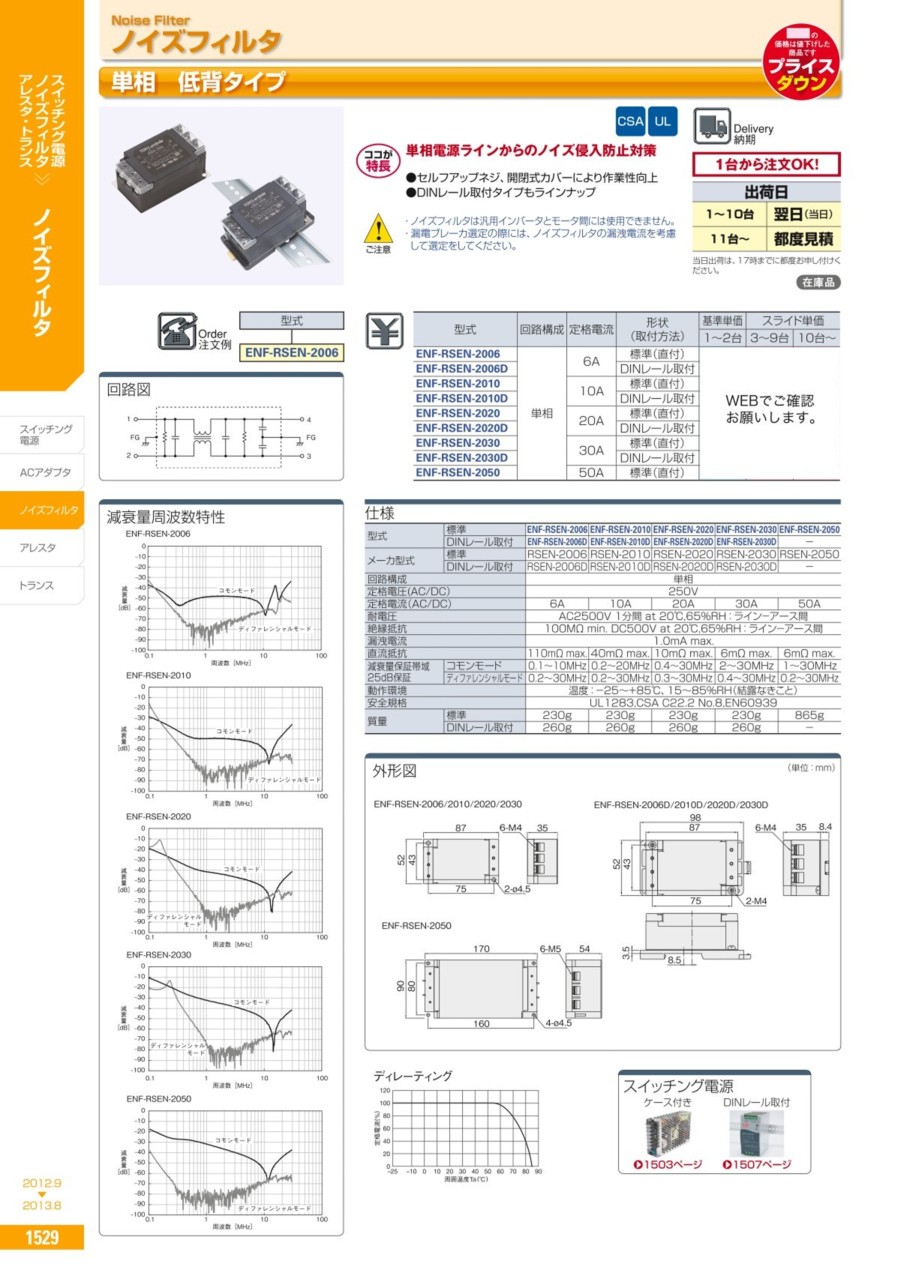

カタログ
ノイズフィルタ（単相、低背タイプ）のレビュー
コントローラの電源ノイズ対策に
5
5.02020/04/08
PLCやIAIのコントローラの電源ノイズ対策に、このENF-RSEN-2006Dを使用しています。一次側はAC200Vで...もっと読む
2人が参考にしています。
制御機器の入力保護
5
5.02021/03/09
部品がＤＩＮレールに取付出来るので便利です。同じ容量のものでは他社より安いと思います、但し、サイズは少し大きいかも知れま...もっと読む
0人が参考にしています。
周波数測定
5
5.02020/03/19
周波数測定はバラツキが多く測定誤差が出てきやすい。ノイズフィルターを入れると改善することを確認した。正確な測定をしたいな...もっと読む
0人が参考にしています。
