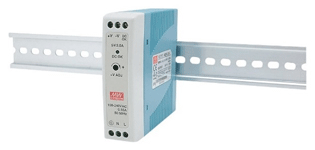

スイッチング電源（ＤＩＮレール取付、DC24V出力）
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 2,380円～19,120円
- 税込単価
- 2,618円～21,032円
盤内のPLCや制御機器に最適なＤＩＮレールタイプ。35mmDINレールに装着可...
詳細情報を確認する未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 | ‐ | 出力電力 | ‐ | 出力電圧 |
| ESP20 | - | 100 | - | 24 |
| 型式 | 出力電力 | 出力電圧 |
| ESP20 | 10 | 24 |
| 20 | ||
| 40 | ||
| 60 | ||
| 100 | ||
| 120 | ||
| 240 | ||
| 480 |
| 10～100w（樹脂ケース） | 120～480w（金属ケース） |
 |  |
概要仕様
※1段目の型式をご注文いただくと、2段目記載のメーカー型式にて商品をお届けします。商品仕様の変更はございません。仕様
[ ! ] ※型式 ESP20-10、-20、-40、-60、-100は規定していません。
[ ! ] 電源ケーブル・電線・DINレールは付属しておりません。推奨電線は>>こちら、DINレールは>>こちら
[ ! ] ファンは内蔵しておりません。
| 型式 | ESP20-10-24 | ESP20-20-24 | ESP20-40-24 | ESP20-60-24 | ESP20-100-24 | ESP20-120-24 | ESP20-240-24 | ESP20-480-24 | |
| メーカー型式 Meanwell | MDR-10-24 | MDR-20-24 | MDR-40-24 | MDR-60-24 | MDR-100-24 | SDR-120-24 | SDR-240-24 | SDR-480-24 | |
| 入力電圧 | AC85～264V、 DC120～370V | AC88～264V、 DC124～370V | AC90～264V、 DC127～370V | ||||||
| 入力周波数 | 47～63Hz | ||||||||
| 入力電流(115/230VAC) | 0.33A/0.21A | 0.55A/0.35A | 1.1A/0.7A | 1.8A/1.0A | 1.3A/0.8A | 1.4A/0.7A | 2.6A/1.3A | 5.0A/2.5A | |
| 入力突入電流(115/230VAC) | 35A/70A | 20A/40A | 30A/60A | 30A/60A | 30A/60A | 35A/70A | 33A/65A | 40A/80A | |
| 出力電圧 | 24V | 24V | 24V | 24V | 24V | 24V | 24V | 24V | |
| 出力電流 | 0.42A | 1.0A | 1.7A | 2.5A | 4.0A | 5.0A | 10.0A | 20.0A | |
| 最大出力電力 | 10W | 24W | 40.8W | 60W | 96W | 120W | 240W | 480W | |
| 最大瞬時電流 | ー ※ | 7.5A | 15A | 30A | |||||
| 出力リプルノイズ （測定方法にて） | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 150mVp-p | 100mVp-p | 100mVp-p | 100mVp-p | |
| 出力電圧可変範囲 | － | 21.6～26.4V | 24～30V | 24～30V | 24～30V | 24～28V | 24～28V | 24～28V | |
| 出力電圧許容差 | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.2% | |
| 出力電圧最大入力変動 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±0.5% | ±0.5% | ±0.5% | |
| 出力電圧最大負荷変動 | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| 効率 | 84% | 84% | 88% | 88% | 86% | 91% | 94% | 94% | |
| 起動時間(115/230VAC)最大負荷 | 1.0s/0.5s | 1.0s/0.5s | 0.5s/0.5s | 0.5s/0.5s | 3.0s/3.0s | 3.0s/1.5s | 3.0s/1.5s | 3.0s/1.5s | |
| 保持時間(115/230VAC)最大負荷 | 25ms/120ms | 20ms/50ms | 20ms/50ms | 20ms/50ms | 20ms/50ms | 20ms/20ms | 20ms/20ms | 14ms/14ms | |
| 過電流保護 | 間欠動作、 自動復帰 105%以上 | 定電流電圧垂下 方式、自動復帰 105～160％ | 定電流電圧垂下 方式、自動復帰 105～150％ | 定電流電圧垂下 方式、自動復帰 105～150％ | 定電流電圧垂下 方式、自動復帰 105～150％ | 定電流電圧垂下 方式、自動復帰 150%以上 | 定電流電圧垂下 方式、自動復帰 150%以上 | 定電流電圧垂下 方式、自動復帰 150%以上 | |
| 過電圧保護 | 出力遮断、 入力再投入で復帰 | 出力遮断、 入力再投入で復帰 | 出力遮断、 入力再投入で復帰 | 出力遮断、 入力再投入で復帰 | 出力遮断、 入力再投入で復帰 | 出力遮断、 入力再投入で復帰 | 出力遮断、 自動復帰 | 出力遮断、 自動復帰 | |
| 27.6～32.4V | 27.6～32.4V | 31.2～36.0V | 31.2～36.0V | 31.2～36.0V | 29～33V | 29～33V | 29～33V | ||
直列運転 接続図は>>こちら | 可能 | 可能 | 可能 | 可能 | 可能 | 可能 | 可能 | 可能 | |
| 並列運転 | 不可 | 不可 | 不可 | 不可 | 不可 | 不可 | 不可 | 不可 | |
| 機能 | DC OK 信号：有 | DC OK 信号：有 | DC OK 信号：有 | DC OK 信号：有 | DC OK 信号：有 | DC OK 信号：有 | DC OK 信号：有 | DC OK 信号：有 | |
| 電圧出力： 18～27V/20mA | 電圧出力： 18～27V/20mA | リレー出力： 30V/1A(抵抗負荷) | リレー出力： 30V/1A(抵抗負荷) | リレー出力： 30V/1A(抵抗負荷) | リレー出力： 30V/1A(抵抗負荷) | リレー出力： 30V/1A(抵抗負荷) | リレー出力： 30V/1A(抵抗負荷) | ||
| 動作表示 | LED表示：緑 | ||||||||
| 動作環境 | 温度 | －20～＋60℃(100%) －20～＋70℃(50%) | －20～＋50℃(100%) －20～＋70℃(50%) | －20～＋60℃(100%) －20～＋70℃(60%) | －20～＋55℃(100%) －20～＋70℃(50%) | －10～＋40℃(100%) －10～＋60℃(60%) | －25～＋60℃(100%) －25～＋70℃(75%) | －25～＋60℃(100%) －25～＋70℃(75%) | －25～＋60℃(100%) －25～＋70℃(80%) |
| 湿度 | 20～90%RH(結露なきこと) | 20～95%RH(結露なきこと) | |||||||
| 冷却方式 | 自然空冷 | ||||||||
| 絶縁抵抗 | 100MΩ以上(DC500Vメガーにて)：入力－出力間、入力－FG間、出力－FG間 | ||||||||
| 耐電圧 | 入力－出力間：3kVAC、入力－FG間：1.5kVAC、出力－FG間：0.5kVAC 各1分間 | ||||||||
| 適応規格 | 安全規格 | UL508、TUV EN60950-1 | UL508、UL60950-1、 TUV EN60950-1 | UL508、TUV EN60950-1 | |||||
| 高調波入力電流規制 | EN61000-3-2，3 | ||||||||
| EMI | EN55011 class B、EN55022 class B、EN61204-3 class B | EN55022 class B | |||||||
| EMS | EN61000-4-2，3，4，5，6，8，11、EN55024 | ||||||||
| EN61000-6-1、EN61204-3 | EN61000-6-2、EN61204-3 | EN61000-6-2、EN61204-3、SEMIF47、GL | |||||||
| 期待寿命(40℃、最大負荷) | 約10年 | 約10年 | 約10年 | 約10年 | 約7.9年 | 約10年 | 約10年 | 約6.7年 | |
欧州スクリュー式端子 | 適合電線サイズ | AWG24～12(0.2～2.5mm2) | AWG24～12(0.2～2.5mm2) | ||||||
| 電線被覆むき長さ | 5mm | 5mm | |||||||
| 締め付けトルク | 0.5N・m (4.4Lb-in) | 0.6N・m (5.5Lb-in) | 0.5N・m (4.4Lb-in) | 0.5N・m (4.4Lb-in) | |||||
| 質量 | 170g | 190g | 300g | 330g | 420g | 670g | 1030g | 1600g | |
[ ! ] 電源ケーブル・電線・DINレールは付属しておりません。推奨電線は>>こちら、DINレールは>>こちら
[ ! ] ファンは内蔵しておりません。
外形図
取付例
[ ! ] 本製品の取付向きは垂直のみです。水平での取付には対応しておりません
接続例
規格表に戻る
パターン①：出力電圧が出ない場合
| 原因箇所 | 電源で起きていること | 考えられる要因 | 対処方法 | 補足事項 |
| 入力側 | 配線が適切に繋がれていない | 外部ヒューズが壊れている | 内部ヒューズと同じ定格のものに取り換えてください | 交換したヒューズが突入電流に耐えられることを確認してください |
| 誤ってアースに接続している | 非接地側はLへ設置側はNの端子へ繋ぎ直してください | - | ||
| 入力電圧が誤っている | （スイッチモデルの場合）AC（交流）スイッチの位置が誤っている | AC（交流）スイッチが正しい位置にあることを確認してください | - | |
| 出力側 | 繋ぎ方が緩い、または誤っている | （極性に対して）負荷が正しく繋がれていない | 正しい極性（＋、－）へ繋ぎ直してください | - |
| ワイヤーまたはコネクターが緩い | ネジを締め直し、コネクターの接触が問題ないことを確認してくさだい | - | ||
| ワイヤーが短絡している | ワイヤーの絶縁に問題がないことを確認してください | - | ||
| 過剰電圧保護が働いている | 出力電圧が高すぎて電圧調整範囲を超えている | 電源を切り、出力可変ボリュームを中央の位置に調整し1分後に再度電源をいれてください | 出力可変ボリュームの回転範囲は240度です | |
| リモートセンシングの配線が緩い | ネジを締め直す、またはウエハーコネクタを再度取り付けてください | - | ||
| リモートセンシングが正しく繋がられていない | 機種ごとの仕様をご確認ください | - | ||
| 過剰電流保護が働いている | 負荷が最大電流の条件を満たしていない | スイッチング電源が十分に負荷に電源を供給することができるかどうか確認してください | - | |
| リモートコントロールが働いている | 正しいタイプの信号が使われていない | リモートコントロールのロジックタイプについては製品ごとのスペックを参照してください | - | |
| その他 | 過剰温度の保護が働いている | 周囲温度が高すぎる | AC（交流）の電源を切り、30分待ってください。その後、再度電源を入れ製品稼働時の温度が仕様書の範囲に収まるように維持してください | 再起動までの待機時間を短くするには外部に冷却機能を設置してください |
| 盤内のファンは適切に稼働していない 設置環境に十分な空気が循環していない | ファンが止まる原因を解消してください または十分な空気循環を作り30分後に再起動してください | |||
| 水に濡れている | 水滴が付着している 盤内外の温度差が大きい | 製品をその場所から移動させる、または安定した温度の環境に設置してください | - |
パターン②：出力電圧に異常がある場合（高すぎる、低すぎる、不安定）
| 原因 | 考えられる要因 | 対処方法 | 補足事項 | |
| 出力電圧が高すぎる | 出力可変ボリュームで設定した出力電圧が高すぎる | 反時計回りに回し電圧を下げてください | - | |
| 出力が他の電圧源とともにシャント抵抗器に繋がれている | スイッチング電源へのフィードバック制御を起こさないため、電圧源を取り除いてください | - | ||
| リモートセンシングの接続が緩い | ワイヤーを繋ぎなおしてください | - | ||
| 出力電圧が低すぎる | 入力電圧が低すぎる | 入力電圧は規格の値よりも低い | ワイヤーと電圧レベルに不備がないかを確認してください | （スイッチモデルの場合）スイッチが正しい位置に設定されているかどうかも確認してください |
| 入力波形にひずみ（歪み、ノイズ）がある | 電圧が安定しない環境で製品をご使用の場合はAC電源を使うことで改善されます | - | ||
| 出力電圧が低すぎる | 出力可変ボリュームで設定した出力電圧が低すぎる | 時計回りに回し電圧を上げてください | - | |
| （スイッチモデルの場合）スイッチが正しい設定ではない | スイッチを正しい位置に設定してください | - | ||
| 測定機器が適切にメンテナンスされていない | 測定機器が適切に動作しているか確認してください | - | ||
| 出力ワイヤーが適していない | 出力ワイヤーが長すぎる 出力ワイヤーが薄すぎる （ワイヤーゲージ（直径）を確認してください） | 適切なワイヤーを使用してください | 測定は負荷ではなく出力端子で行ってください。またワイヤーを選ぶ際はワイヤーゲージの規格表を参考にしてください | |
| 端子とコネクタが緩い 端子とコネクタに欠陥がある | コネクターを検査、または端子のネジを締め直してください | - | ||
| 過剰電流保護が働いている | 出力電流の条件が定格電流を超えている | 実際の負荷使用量を確かめるには電流プローブを使ってください | - | |
| 出力電圧が不安定 | リモートセンス接続による振動がある | リモートセンスのワイヤーが長するまたはツイストペアケーブルを使っていない | リモートセンス側とコネクタ側の両方にコンデンサを設置してくさだい リモートセンスの接続にはツイストペアケーブルを使ってください | - |
| 最小負荷が満たされていない | メイン出力の負荷が仕様を満たしていない （複数出力がある機種の場合、両方の出力に負荷をかける必要あり） | 2点出力機種のメイン出力外部にダミーの負荷を設定してください | 最小の負荷条件を仕様から確認してください | |
| 保護回路が働いている | 過剰電流保護、または過剰電圧保護が働いている | 出力が過剰負荷となっていないか、または負荷が過剰電圧を引き起こしていないか確認してください | 出力へ高電圧バッテリーを接続すると過電圧保護機能が損傷する恐れがあります モーター、電球、大容量の負荷など特別な負荷を使用する際は注意してください | |
| 配線による振動がある | 高周波コンデンサ、電解コンデンサの2種類のコンデンサが負荷の終わりに接続されていない | 高周波コンデンサ、電解コンデンサを負荷の終わりに接続してください | - | |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,380円 ( 2,618円 ) | 在庫品1日目当日出荷可能 |
2,710円 ( 2,981円 ) | 在庫品1日目当日出荷可能 |
3,260円 ( 3,586円 ) | 在庫品1日目当日出荷可能 |
3,680円 ( 4,048円 ) | 在庫品1日目当日出荷可能 |
6,090円 ( 6,699円 ) | 在庫品1日目当日出荷可能 |
7,730円 ( 8,503円 ) | 在庫品1日目当日出荷可能 |
14,760円 ( 16,236円 ) | 在庫品1日目当日出荷可能 |
19,120円 ( 21,032円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
盤内のPLCや制御機器に最適なＤＩＮレールタイプ。35mmDINレールに装着可能。
ご注意
- ご注文型式とは異なりメーカー型式でのお届けとなります。
詳しくは本ページの「商品仕様」をご確認ください。 - 電源にFG端子がある場合はFG・アースの接続が必要です。
- 出力電圧が出ないなど不具合が疑われる場合はこちらをご確認ください。
- CCC認証、RoHSには適合しておりません。
●480W追加で制御機器電源として最適
●高さ90mm、奥行100mmの小型タイプ（10～100W）
●35mmDINレールに装着
●樹脂ケース（10〜100W）と金属ケース（120〜480W）
・製品の内部には、高圧および高温の箇所がありますので、通電中や電源を切った直後は製品に触れないでください。感電ややけどの恐れがあります。
・出力端子に外部から出力電圧範囲を超える電圧がかかると、電源が故障する恐れがあります。
＜ご注意事項＞
①出力電圧の調整は出力電圧可変範囲以内でご使用お願いいたします。範囲以外の場合、過電圧保護が動作したり、動作が正常に動作いたしません。
②2DCADデータは尺度が異なっております。ご注意お願いいたします。
③誘導負荷接続時のご注意を追加いたしました。
④結線方法を追記いたしました。
①出力電圧の調整は出力電圧可変範囲以内でご使用お願いいたします。範囲以外の場合、過電圧保護が動作したり、動作が正常に動作いたしません。
②2DCADデータは尺度が異なっております。ご注意お願いいたします。
③誘導負荷接続時のご注意を追加いたしました。
④結線方法を追記いたしました。
【オススメ関連商品のご案内】
・ノイズフィルタ（単相、標準タイプ、バリュー品） は、こちら
・スイッチング電源（ＤＩＮレール取付、低背、DC24V出力）は、こちら
・スイッチング電源（ケース付き、ピーク負荷対応）は、こちら
・スイッチング電源（ケース付き、標準タイプ、DC24V出力）は、こちら
・ノイズフィルタ（単相、標準タイプ、バリュー品） は、こちら
・スイッチング電源（ＤＩＮレール取付、低背、DC24V出力）は、こちら
・スイッチング電源（ケース付き、ピーク負荷対応）は、こちら
・スイッチング電源（ケース付き、標準タイプ、DC24V出力）は、こちら
・商品本体にCEマーキングがございますが、これらは製造時点ではRoHS6物質対応でCE対応でしたが、現時点ではRoHS10物質に対応していない製品もございます。CEのRoHS指令に適合していない商品となりますので、ご了承ください。
・RoHS10非対応となっている製品は、順次対応品に切替を行っておりますので、RoHS対応状況は各商品ページの基本情報・型番リストをご確認ください。
