組み込みスイッチング電源（DC24V出力_15W～648W対応）【1～4個入り】

組み込みスイッチング電源（DC24V出力_15W～648W対応）
  • 数量スライド割引
  • 規格拡大
  • 値下げ
通常単価(税別)
-
税込単価
-

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スイッチング電源（オープンフレーム、基板タイプ）

ミスミ

スイッチング電源（オープンフレーム、基板タイプ）
4
通常価格(税別)： 315円 (税込価格：347円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スイッチング電源（ケース付き、DC5V、DC12V出力）

ミスミ

スイッチング電源（ケース付き、DC5V、DC12V出力）
4.4
通常価格(税別)： 1,840円 (税込価格：2,024円)

通常出荷日：在庫品1日目

PLCや制御機器電源に最適な容量をラインアップ。アルミ電解コンデンサはロングラ...

詳細情報を確認する
規格・仕様：
  • ｃ-UL
  • TUV

    ご注意

    • 端子台カバー単品の販売は行っていません。また取付金具は別売りとなります。ご希望の場合は本ページの「商品仕様」をご確認の上、ご注文をお願いいたします。電源にFG端子がある場合はFG・アースの接続が必要です。出力電圧が出ないなど不具合が疑われる場合はこちらをご確認ください。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • ご注文型式とは異なりメーカー型式でのお届けとなります。詳しくは本ページの「商品仕様」をご確認ください。
      材料や部材入手難などの影響により納期が不安定となっております。在庫変動も著しいためお早目のご注文をお願いいたします。

    【ディージット】
    探しまわる購買は
    もうおしまい
    未確定：候補が15型番あります。
    数量：

    商品仕様

    規格表

    電源本体  型式−出力電力−出力電圧
      ESP10−100−24
    型式出力電力出力電圧
    ESP101524
    25
    50
    100
    150
    200
    300
    600
    電源本体用 DINレール
    取付金具、直付金具    		   型式−形状
       ESP10−DIN1
    型式形状取付適合スイッチング電源
    ESP10DIN1SDIN
    レール    		ESP10-15
    DIN1ESP10-15、25、50
    DIN2ESP10-100、150
    DIN3ESP10-200
    MT1直付(4個入)ESP10-300、600

    ※取付金具、直付金具はオプションです。
    ※DINレールサイズは35mm幅となります。


    交換用
    内蔵ファン    		   型式−形状
       ESP10−FAN1
    型式形状適合スイッチング電源
    ESP10FAN1ESP10-300
    FAN2ESP10-600

    取付例

    DINレール取付金具の組立、取付方法
    ※金具はオプション品。
    （1）金具1と金具2を付属のM4ネジ（長さ8mm）で2箇所止めます（2）電源本体と金具をネジ止めします
    （ネジサイズは外形図参照）
    止めるネジは別途ご用意ください    		（3）金具1の上側の溝からDINレールにはめこみ、固定します
    スイッチング電源（DC24V出力）:関連画像スイッチング電源（DC24V出力）:関連画像スイッチング電源（DC24V出力）:関連画像
    直付金具の取付方法（300W、600W）
    （1）電源本体の4箇所に、直付金具を取付ける溝とネジ穴があります（2）取付金具のツメを電源本体の溝にはめM4ネジで4箇所止めます
    M4ネジは別途ご用意ください    		（3）制御盤内または筐体に取付けてください
    スイッチング電源（DC24V出力）:関連画像スイッチング電源（DC24V出力）:関連画像スイッチング電源（DC24V出力）:関連画像
    [ ! ] 写真通りの姿勢で取付、設置してください。

    概要仕様

    ※1段目の型式をご注文いただくと、2段目記載のメーカー型式にて商品をお届けします。商品仕様の変更はございません。
    仕様
    型式ESP10-15-24ESP10-25-24ESP10-50-24ESP10-100-24ESP10-150-24ESP10-200-24ESP10-300-24ESP10-600-24
    メーカー型式
    Meanwell    		RS-15-24RS-25-24RS-50-24HRP-100-24HRP-150-24HRP-200-24HRP-300-24HRP-600-24
    入力電圧AC85～264V、 DC120～370VAC88～264V、
    DC125～373V    		AC85～264V、
    DC120～370V
    入力周波数47～63Hz
    効率※182%86%88%87%88%
    入力電流(115/230VAC)※40.35A/0.25A0.7A/0.4A1.3A/0.8A1.2A/0.6A2.3A/1.3A2.2A/1.1A5.0A/2.5A8.5A/5.0A
    入力突入電流(115/230VAC)33A/65A15A/30A17A/33A35A/65A35A/70A
    リーク電流<2mA / 240VAC<1mA / 240VAC<1.2mA / 240VAC
    出力電圧※624V
    出力電流0.625A1.1A2.2A4.5A6.5A8.4A14.0A27.0A
    最大出力電力15W26.4W52.8W108W156W201.6W336W648W
    出力リプルノイズ
    （測定方法にて）    		200mVp-p120mVp-p120mVp-p150mVp-p
    出力電圧可変範囲22.0～27.6V22.0～27.6V22.0～27.2V22.8～28.8V21.6～28.8V
    出力電圧許容差±1.0%±1.0%±1.0%±1.5%±1.5%±1.0%
    出力電圧最大入力変動±0.5%±0.5%±0.5%±0.2%
    出力電圧最大負荷変動±0.5%
    起動時間(115/230VAC)
    最大負荷※7    		1.0s/1.0s4.0s/1.8s1.2s/0.5s2.5s/2.5s3.0s/3.0s2.5s/1.0s
    保持時間(115/230VAC)
    最大負荷    		12ms/70ms14ms/80ms14ms/60ms20ms/50ms16ms/16ms
    過電流保護間欠動作、自動復帰 105%以上間欠動作、自動復帰 110～180％間欠動作、自動復帰 110～150％定電流電圧垂下方式、自動復帰
    105～135％
    過電圧保護出力遮断、ツェナーダイオードでクランプ間欠動作、
    自動復帰    		出力遮断、
    入力再投入で復帰
    28.4～32.4V27.6～32.4V30.0～34.8V
    直列運転可能 接続図はこちら>>
    並列運転不可
    冗長運転
    （バックアップ運転）    		不可
    ※ダイオード接続することで冗長運転可能です 接続図はこちら>>
    機能無リモートON/OFF：有リモートセンシング：有DC OK 信号：有
    動作中：3.3～5.6V(DC OK－-V間)
    停止中：0～1V(DC OK－-V間)
    リモートセンシング：有
    動作表示LED表示：緑
    動作環境温度－20～＋50℃(100%)
    －20～＋70℃(60%)    		－20～＋50℃(100%)
    －20～＋70℃(60%)    		－25～＋50℃(100%)
    －25～＋70℃(50%)    		－40～＋40℃(100%)
    －40～＋60℃(50%)    		－40～＋40℃(100%)
    －40～＋60℃(50%)    		－40～＋40℃(100%)
    －40～＋70℃(40%)    		－40～＋50℃(100%)
    －40～＋70℃(50%)    		－40～＋50℃(100%)
    －40～＋70℃(50%)
    湿度20～90%RH(結露なきこと)
    冷却方式自然空冷内蔵ファンによる強制空冷
    (負荷35%の±15%以上でファン動作)※2
    絶縁抵抗100MΩ以上(DC500Vメガーにて)：入力－出力間、入力－FG間、出力－FG間
    耐電圧入力－出力間：3kVAC、入力－FG間： 2kVAC 、出力－FG間：0.5kVAC　各1分間
    適応規格安全規格UL60950-1、TUV EN60950-1
    高調波入力電流規制EN61000-3-2，3
    EMIEN55022 class B
    EMSEN61000-4-2，3，4，5，6，8，11EN61000-4-2，3，4，5，6，8，11
    EN55024、EN61000-6-1－EN61000-6-2EN55024、EN61000-6-2
    期待寿命(40℃、
    最大負荷)    		約9.1年約5.9年約10年約10年約10年約7.7年（75%負荷：約10年）約10年
    (内蔵ファン：約2.9年)    		約10年
    (内蔵ファン：約5.7年)
    振動試験 ※510 ~ 500Hz, 5G 10min./1cycle, period for 60min. each along X, Y, Z axes
    端子台のネジサイズ/
    カバー※3    		M3ネジ/カバー有M3ネジ/カバー有M3.5ネジ/カバー無M3.5ネジ/カバー有M3.5ネジ/カバー有M3.5ネジ/カバー有M4ネジ/カバー有M3.5,M4ネジ/カバー有
    端子台ネジ/本体ネジ
    推奨締付けトルク
    (N・ｍ)    		0.59~0.780.78~0.980.98~1.18
    質量130g200g410g380g610g770g950g1500g
    [ ! ] ※1. 効率は出力電力/入力電力(比率)です。
    [ ! ] ※2. ファンが動作する条件は負荷35％の±15％、またはRth2(熱抵抗)＞50℃となります。
    [ ! ] ※3. 端子台カバー単品の販売は行っていません。
    [ ! ] 　　 端子台の難燃レベルは「UL94-V0」です。端子カバーは定義しておりません。
    [ ! ] ※4. 入力電流値は、出力負荷率100% の値となります。
    [ ! ] ※5. 衝撃試験データはございません。
    [ ! ] ※6. 本製品はシングル(単一)出力となります。(マルチは複数出力のタイプとなります)
    [ ! ] ※7. 起動時間は電源供給されてから(0V～)、所定の電圧(～24V)になるまでの経過時間となります。

    外形図

     （単位：mm）
    15W出力ディレーティング
    スイッチング電源（DC24V出力）:外形図
    端子ピンNo.
    ピンNo.ピン名称ピンNo.ピン名称
    1AC/L4DC 出力-V
    2AC/N5DC 出力+V
    3FGスイッチング電源（DC24V出力）:関連画像
    		スイッチング電源（DC24V出力）:関連画像
    25W
    スイッチング電源（DC24V出力）:外形図
    端子ピンNo.
    ピンNo.ピン名称ピンNo.ピン名称
    1AC/L4DC 出力-V
    2AC/N5DC 出力+V
    3FGスイッチング電源（DC24V出力）:関連画像
    		スイッチング電源（DC24V出力）:関連画像
    50W
    スイッチング電源（DC24V出力）:外形図
    端子ピンNo.
    ピンNo.ピン名称ピンNo.ピン名称
    1AC/L4DC 出力-V
    2AC/N5DC 出力+V
    3FGスイッチング電源（DC24V出力）:関連画像
    		スイッチング電源（DC24V出力）:関連画像
    100W
    スイッチング電源（DC24V出力）:外形図
    端子ピンNo.
    ピンNo.ピン名称ピンNo.ピン名称
    1AC/L4.5DC 出力-V
    2AC/N6.7DC 出力+V
    3FGスイッチング電源（DC24V出力）:関連画像
    		スイッチング電源（DC24V出力）:関連画像
    リモート ON/OFF（CN100）：JST B-XH
    ピンNo.ピン名称適合ハウジングコンタクト
    1RC-JST XHPtJST SXH-001T
    2RC+
    150W
    スイッチング電源（DC24V出力）:外形図
    端子ピンNo.
    ピンNo.ピン名称ピンNo.ピン名称
    1AC/L4.5DC 出力-V
    2AC/N6.7DC 出力+V
    3FGスイッチング電源（DC24V出力）:関連画像
    		スイッチング電源（DC24V出力）:関連画像
    コネクタピンNo.（CN100）：HRS DF11-6DP-2DS
    ピンNo.ピン名称適合ハウジングコンタクト
    1-SHRS DF11-6DSHRS DF11-**SC
    2+S
    3-6NC
    200W
    スイッチング電源（DC24V出力）:外形図
    端子ピンNo.
    ピンNo.ピン名称ピンNo.ピン名称
    1AC/L4.5DC 出力-V
    2AC/N6.7DC 出力+V
    3FGスイッチング電源（DC24V出力）:関連画像
    		スイッチング電源（DC24V出力）:関連画像
    コネクタピンNo.（CN100）：HRS DF11-6DP-2DS
    ピンNo.ピン名称適合ハウジングコンタクト
    1-4NCHRS DF11-6DSHRS DF11-**SC
    5+S
    6-S
    300W
    スイッチング電源（DC24V出力）:外形図
    端子ピンNo.
    ピンNo.ピン名称
    1AC/L
    2AC/N
    3FGスイッチング電源（DC24V出力）:関連画像
    4.5DC 出力-V
    6.7DC 出力+V
    		スイッチング電源（DC24V出力）:関連画像
    コネクタピンNo.（CN100）：HRS DF11-08DP-2DS
    ピンNo.ピン名称適合ハウジングコンタクト
    1.2.4.6NCHRS DF11-6DSHRS DF11-**SC
    3DC-OK
    5GND
    7+S
    8-S
    600W
    スイッチング電源（DC24V出力）:外形図
    AC入力端子ピンNo.
    ピンNo.ピン名称
    1AC/L
    2AC/N
    3FGスイッチング電源（DC24V出力）:関連画像
    		スイッチング電源（DC24V出力）:関連画像
    DC出力端子ピンNo.
    ピンNo.ピン名称
    1～3-V
    4～6+V
    コネクタピンNp.（CN100）：HRS DF11-04DP-2DS
    ピンNo.ピン名称適合ハウジングコンタクト
    1DC-OKHRS DF11-4DSHRS DF11-**SC
    2GND
    3+S
    4-S
    直付金具   MTI
    スイッチング電源（DC24V出力）:関連画像
    金具1金具2（15W）DIN1S金具2（15W、25W、50W）DIN1金具2（100W、150W）DIN2金具2（200W）DIN3
    スイッチング電源（DC24V出力）:金具スイッチング電源（DC24V出力）:金具スイッチング電源（DC24V出力）:金具スイッチング電源（DC24V出力）:金具スイッチング電源（DC24V出力）:金具
    金具1と金具2はセットです

    接続例

    スイッチング電源（DC24V出力）:接続例
    ■直列運転
    下図a)及びb)の直列運転は可能です。
    a)
    		スイッチング電源（DC24V出力）:直列運転
    b)
    スイッチング電源（DC24V出力）:直列運転
    各電源の出力端子間にダイオード（D1、D2）を接続してください。
    ダイオードの逆電圧（最大定格）は各電源出力電圧を十分耐えるもの
    ダイオードの順方向電流（最大定格）は各電源出力電圧を十分耐えるもの
    をご使用下さい。
    ■DC OK信号機能（300W、600W）
    DC OK信号とは、電源の動作状況を外部に伝える時に使用します。
    機能を使用しない場合は、接続しないでください。

    電源ON時、DC OK端子と-V端子間で電圧が出力します。
    電源動作電圧出力（DC OKと-V間）
    電源ONDC3.3～5.6V
    電源OFFDC0～1V
    ■リモートON／OFF機能（100W）
    リモートON／OFF機能とは、外部信号により電源の動作をON／OFFさせる時に使用します。
    機能を使用しない場合は、接続しないでください。
    リモートON/OFF（CN100）
    電源動作電圧入力（RC+とRC-間）
    電源ONDC0～0.8V
    電源OFFDC4～10V
    スイッチング電源（DC24V出力）:リモート機能
    ■リモートセンシング機能（150W、300W、600W）
    リモートセンシング機能とは、電源出力端子から負荷端子までの配線による電圧降下を補正する時にします。
    機能を使用しない場合は、接続しないでください。

    +S端子（CN100)は、負荷端子の+側に
    -S端子（CN100)は、負荷端子の-側に接続してください。
    電圧降下は0.3V以下で使用してください。
    リード線はツイスト線を使用してください。
    スイッチング電源（DC24V出力）:リモートセンシング機能
    ■取付け時のご注意
    自然冷却方式なので、熱がこもらないよう配置には十分ご注意下さい。
    電源の周囲は20mm以上空間をおとり、複数台使用時は電源間隔も20mm以上空間をおとりください。
    ESP10-300、-600は内蔵ファンによる強制冷却なので、吸気、排気口をふさがないよう空間をおとりください。
    周囲空間距離は開放時の寸法となります。密閉状態でのご使用は避けてください。
    スイッチング電源（DC24V出力）:取付け時の注意
    ■誘導負荷接続時のご注意
    出力端子に外部から出力電圧範囲を超える電圧がかかると、電源が故障する恐れがありますので、ご注意ください。
    誘導負荷を使用する場合は、外部にショットキーバリアダイオードを接続してください。
    ショットキーバリアダイオードは、電源出力の定格電流を考慮してご選定下さい。
    スイッチング電源（DC24V出力）:誘導負荷接続時
    ■内蔵ファン交換（300W、600W）
    ファンを交換する場合は下記に注意してください。
    1）電源本体の入力をOFFにしてから、作業を行ってください。
    2）ファンは衝撃を与えないよう取扱いには充分ご注意ください。
    3）ファンは電源本体にしっかりネジで固定してください。
    4）コネクタのゆるみやケーブルのはさみ込み等がないことをご確認ください。
    ■リプルノイズの測定
    出力端子の+Vと-Vの間に0.1μFと47μFコンデンサを並列に挿入し、その両端にプロープを接続。プロープのグランドループを最短にする。
    出力端子と負荷間はツイスト線で配線ください。
    スイッチング電源（DC24V出力）:リプルノイズ
    ■冗長運転
    メイン電源(電源1)と同機種・定格の予備電源(電源2)を使用します。
    各電源の＋V出力にダイオード(D1,2(※1))を、直列に突き合わせて接続してください。
    [ ! ] ※1. 電源間で電源の影響を受けないようにするため、上記のようにダイオードは
    　　　　　必ず接続してください。
    [ ! ] ※2. 外付けダイオード選定の目安
    　　　　・種類：ショットキーバリアダイオード　※ミスミではお取り扱いございません。
    　　　　・耐圧(VRPM)：定格出力電圧以上
    　　　　・順方向電流(IF)：定格出力電流の2倍以上
    [ ! ] ※3. 並列運転機能は無いため並列接続は不可です。
    ブロック図
    15W150W
    スイッチング電源（DC24V出力）:ブロック図スイッチング電源（DC24V出力）:ブロック図
    25W200W
    スイッチング電源（DC24V出力）:ブロック図スイッチング電源（DC24V出力）:ブロック図
    50W300W
    スイッチング電源（DC24V出力）:ブロック図スイッチング電源（DC24V出力）:ブロック図
    100W600W
    スイッチング電源（DC24V出力）:ブロック図スイッチング電源（DC24V出力）:ブロック図
    パターン①：出力電圧が出ない場合
    原因箇所電源で起きていること考えられる要因対処方法補足事項
    入力側配線が適切に繋がれていない外部ヒューズが壊れている内部ヒューズと同じ定格のものに取り換えてください交換したヒューズが突入電流に耐えられることを確認してください
    誤ってアースに接続している非接地側はLへ設置側はNの端子へ繋ぎ直してください-
    入力電圧が誤っている（スイッチモデルの場合）AC（交流）スイッチの位置が誤っているAC（交流）スイッチが正しい位置にあることを確認してください-
    出力側繋ぎ方が緩い、または誤っている（極性に対して）負荷が正しく繋がれていない正しい極性（＋、－）へ繋ぎ直してください-
    ワイヤーまたはコネクターが緩いネジを締め直し、コネクターの接触が問題ないことを確認してくさだい-
    ワイヤーが短絡しているワイヤーの絶縁に問題がないことを確認してください-
    過剰電圧保護が働いている出力電圧が高すぎて電圧調整範囲を超えている電源を切り、出力可変ボリュームを中央の位置に調整し1分後に再度電源をいれてください出力可変ボリュームの回転範囲は240度です
    リモートセンシングの配線が緩いネジを締め直す、またはウエハーコネクタを再度取り付けてください-
    リモートセンシングが正しく繋がられていない機種ごとの仕様をご確認ください-
    過剰電流保護が働いている負荷が最大電流の条件を満たしていないスイッチング電源が十分に負荷に電源を供給することができるかどうか確認してください-
    リモートコントロールが働いている正しいタイプの信号が使われていないリモートコントロールのロジックタイプについては製品ごとのスペックを参照してください-
    その他過剰温度の保護が働いている周囲温度が高すぎるAC（交流）の電源を切り、30分待ってください。その後、再度電源を入れ製品稼働時の温度が仕様書の範囲に収まるように維持してください再起動までの待機時間を短くするには外部に冷却機能を設置してください
    盤内のファンは適切に稼働していない
    設置環境に十分な空気が循環していない    		ファンが止まる原因を解消してください
    または十分な空気循環を作り30分後に再起動してください
    水に濡れている水滴が付着している
    盤内外の温度差が大きい    		製品をその場所から移動させる、または安定した温度の環境に設置してください-
    パターン②：出力電圧に異常がある場合（高すぎる、低すぎる、不安定）
    原因考えられる要因対処方法補足事項
    出力電圧が高すぎる出力可変ボリュームで設定した出力電圧が高すぎる反時計回りに回し電圧を下げてください-
    出力が他の電圧源とともにシャント抵抗器に繋がれているスイッチング電源へのフィードバック制御を起こさないため、電圧源を取り除いてください-
    リモートセンシングの接続が緩いワイヤーを繋ぎなおしてください-
    出力電圧が低すぎる入力電圧が低すぎる入力電圧は規格の値よりも低いワイヤーと電圧レベルに不備がないかを確認してください（スイッチモデルの場合）スイッチが正しい位置に設定されているかどうかも確認してください
    入力波形にひずみ（歪み、ノイズ）がある電圧が安定しない環境で製品をご使用の場合はAC電源を使うことで改善されます-
    出力電圧が低すぎる出力可変ボリュームで設定した出力電圧が低すぎる時計回りに回し電圧を上げてください-
    （スイッチモデルの場合）スイッチが正しい設定ではないスイッチを正しい位置に設定してください-
    測定機器が適切にメンテナンスされていない測定機器が適切に動作しているか確認してください-
    出力ワイヤーが適していない出力ワイヤーが長すぎる
    出力ワイヤーが薄すぎる
    （ワイヤーゲージ（直径）を確認してください）    		適切なワイヤーを使用してください測定は負荷ではなく出力端子で行ってください。またワイヤーを選ぶ際はワイヤーゲージの規格表を参考にしてください
    端子とコネクタが緩い
    端子とコネクタに欠陥がある    		コネクターを検査、または端子のネジを締め直してください-
    過剰電流保護が働いている出力電流の条件が定格電流を超えている実際の負荷使用量を確かめるには電流プローブを使ってください-
    出力電圧が不安定リモートセンス接続による振動があるリモートセンスのワイヤーが長するまたはツイストペアケーブルを使っていないリモートセンス側とコネクタ側の両方にコンデンサを設置してくさだい
    リモートセンスの接続にはツイストペアケーブルを使ってください    		-
    最小負荷が満たされていないメイン出力の負荷が仕様を満たしていない
    （複数出力がある機種の場合、両方の出力に負荷をかける必要あり）    		2点出力機種のメイン出力外部にダミーの負荷を設定してください最小の負荷条件を仕様から確認してください
    保護回路が働いている過剰電流保護、または過剰電圧保護が働いている出力が過剰負荷となっていないか、または負荷が過剰電圧を引き起こしていないか確認してください出力へ高電圧バッテリーを接続すると過電圧保護機能が損傷する恐れがあります
    モーター、電球、大容量の負荷など特別な負荷を使用する際は注意してください
    配線による振動がある高周波コンデンサ、電解コンデンサの2種類のコンデンサが負荷の終わりに接続されていない高周波コンデンサ、電解コンデンサを負荷の終わりに接続してください-

    型番リスト

    表示件数
  • 1
    • 型番
    ESP10-15-24
    ESP10-25-24
    ESP10-50-24
    ESP10-100-24
    ESP10-150-24
    ESP10-200-24
    ESP10-300-24
    ESP10-600-24
    ESP10-DIN1
    注文停止中
    ESP10-DIN1S
    ESP10-DIN2
    ESP10-DIN3
    ESP10-FAN1
    ESP10-FAN2
    ESP10-MT1

    形状

    容量

    (W)

    シングル/マルチ

    入力電圧

    出力電圧(シングルのみ)

    入出力端子形状

    定格出力電流(シングルのみ)

    (A)

    寸法 高さ

    (mm)

    寸法 幅

    (mm)

    寸法 奥行

    (mm)

    代表規格

    付属機能

    DINレール金具（適合スイッチング電源）

    直付金具（適合スイッチング電源）

    交換用内蔵ファン（適合スイッチング電源）

    端子カバー

    		最小発注数量
    本体カバー付き
    15
    シングル
    AC/DC
    DC24V
    ネジ
    0.62
    51
    28
    75.5
    CUL / TUV
    -
    -
    -
    -
    あり
    1個
    本体カバー付き
    26.4
    シングル
    AC/DC
    DC24V
    ネジ
    1.1
    51
    28
    92
    CUL / TUV
    -
    -
    -
    -
    あり
    1個
    本体カバー付き
    52.8
    シングル
    AC/DC
    DC24V
    ネジ
    2.2
    97
    36
    99
    CUL / TUV
    -
    -
    -
    -
    なし
    1個
    本体カバー付き
    108
    シングル
    AC/DC
    DC24V
    ネジ
    4.5
    97
    38
    169
    CUL / TUV
    -
    -
    -
    -
    あり
    1個
    本体カバー付き
    156
    シングル
    AC/DC
    DC24V
    ネジ
    6.5
    97
    38
    169
    CUL / TUV
    -
    -
    -
    -
    あり
    1個
    本体カバー付き
    201.6
    シングル
    AC/DC
    DC24V
    ネジ
    8.4
    98
    38
    212
    CUL / TUV
    -
    -
    -
    -
    あり
    1個
    本体カバー付き
    336
    シングル
    AC/DC
    DC24V
    ネジ
    14
    105
    41
    216
    CUL / TUV
    冷却用ファン
    -
    -
    -
    あり
    1個
    本体カバー付き
    648
    シングル
    AC/DC
    DC24V
    ネジ
    27
    105
    63.5
    248
    CUL / TUV
    冷却用ファン
    -
    -
    -
    あり
    1個
    -
    -
    その他
    -
    -
    -
    -
    -
    -
    -
    -
    -
    ESP10-50 / ESP10-25 / ESP10-15
    -
    -
    -
    1個
    -
    -
    その他
    -
    -
    -
    -
    -
    -
    -
    -
    -
    ESP10-15
    -
    -
    -
    1個
    -
    -
    その他
    -
    -
    -
    -
    -
    -
    -
    -
    -
    ESP10-150 / ESP10-100
    -
    -
    -
    1個
    -
    -
    その他
    -
    -
    -
    -
    -
    -
    -
    -
    -
    ESP10-200
    -
    -
    -
    1個
    -
    -
    その他
    -
    -
    -
    -
    -
    -
    -
    -
    -
    -
    -
    ESP10-300
    -
    1個
    -
    -
    その他
    -
    -
    -
    -
    -
    -
    -
    -
    -
    -
    -
    ESP10-600
    -
    1個
    -
    -
    その他
    -
    -
    -
    -
    -
    -
    -
    -
    -
    -
    ESP10-600 / ESP10-300
    -
    -
    1パック

    4個入り

    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
    -
    ( - )
    お見積り
  • 1

    • 詳細情報

    基本情報

    PLCや制御機器電源に最適な容量をラインアップ。アルミ電解コンデンサはロングライフ105℃品使用。

    ご注意

    • 端子台カバー単品の販売は行っていません。また取付金具は別売りとなります。ご希望の場合は本ページの「商品仕様」をご確認の上、ご注文をお願いいたします。電源にFG端子がある場合はFG・アースの接続が必要です。出力電圧が出ないなど不具合が疑われる場合はこちらをご確認ください。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • ご注文型式とは異なりメーカー型式でのお届けとなります。詳しくは本ページの「商品仕様」をご確認ください。
      材料や部材入手難などの影響により納期が不安定となっております。在庫変動も著しいためお早目のご注文をお願いいたします。
    【ココが特長】
    ●小型タイプで高効率・長寿命
    ●アルミ電解コンデンサはロングライフ105℃品使用
    ●シングル出力タイプで600Wまでラインナップ
    ●DINレール取付金具と直付金具をご用意(※別売です。詳細は下部の「商品仕様」タブ内をご確認ください。)

    【ご注意】
    ・製品の内部には、高圧および高温の箇所がありますので、通電中や電源を切った直後は製品に触れないでください。感電ややけどの恐れがあります。
    ・DINレール取付金具は、ESP10専用設計のため、他シリーズには取り付けできません。取付金具とネジは別途ご用意ください。
    ・出力端子に外部から出力電圧範囲を超える電圧がかかると、電源が故障する恐れがあります。
    ・ESP10-50は、端子台のカバーがないタイプですので、ご注意ください。
    ・端子台カバー単品の販売は行っていません。
    ・ACコードは付属しておりません。

    ＜ご注意事項＞
    ①出力電圧の調整は出力電圧可変範囲以内でご使用お願いいたします。範囲以外の場合、過電圧保護が動作したり、動作が正常に動作いたしません。
    ②誘導負荷接続時のご注意を追加いたしました。
    【オススメ関連商品のご案内】
    ・ノイズフィルタ（単相、標準タイプ、バリュー品） は、こちら
    ・スイッチング電源（ケース付き、ピーク負荷対応）は、こちら
    ・スイッチング電源（ケース付き、標準タイプ、DC24V出力） は、こちら

    ・商品本体にCEマーキングがございますが、これらは製造時点ではRoHS6物質対応でCE対応でしたが、現時点ではRoHS10物質に対応していない製品もございます。CEのRoHS指令に適合していない商品となりますので、ご了承ください。
    ・RoHS10非対応となっている製品は、順次対応品に切替を行っておりますので、RoHS対応状況は各商品ページの基本情報・型番リストをご確認ください。
    ・なおランニングチェンジ完了品（R10,CR対応品）は、画面左下”絞り込み条件”内”代表規格”の”CE”にチェックを入れることで絞り込めます。
    技術情報

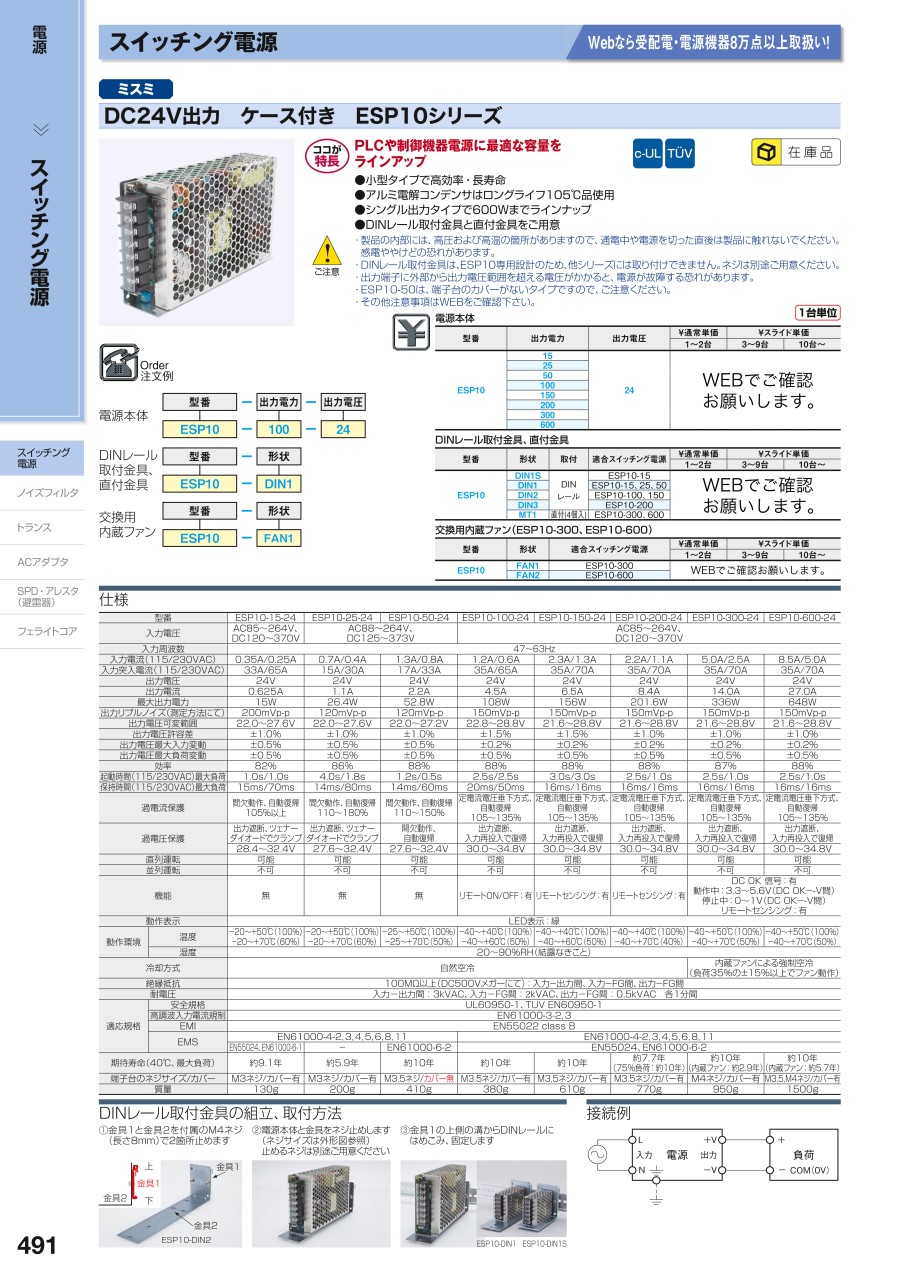

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    EC-491

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    組み込みスイッチング電源（DC24V出力_15W～648W対応）のレビュー
    4.3平均満足度：4.368件のレビュー
    電気工事
    5
    満足度：5.02020/10/28
    値段が少し安かったので心配だったが 出力電圧も安定しており問題なく使用できた
    4人が参考にしています。
    リレー回路の電源として
    5
    満足度：5.02019/04/22
    センサーＯＮ/ＯＦＦをさせるためにＤＣ２４Ｖのリレー電源として使用しました。
    2人が参考にしています。
    組立設備の電気系統
    5
    満足度：5.02020/12/14
    組立装置内の電気系統で使用しております。 他社製品ですと、同じ製品でも時期等によりLTにバラつきが多いことからMISUM...もっと読む
    1人が参考にしています。
    制御盤
    5
    満足度：5.02020/10/30
    急に必要になった場合でも短納期、 値段も他社よりも安く、 とても助かっています。
    1人が参考にしています。
    設備への組込み
    5
    満足度：5.02020/07/31
    小型で安価で納期も早く ちょっとした設備の電源として 重宝させて頂いています。
    1人が参考にしています。
    68件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    組み込みスイッチング電源（DC24V出力_15W～648W対応）
    スイッチング電源（ＤＩＮレール取付、DC24V出力）
    PBA15Fモデル 15W単出力
    スイッチング電源（ケース付き、DC5V、DC12V出力）
    30～350W薄型スイッチング電源 LRSシリーズ＿5/12/24/48V対応
    スイッチング電源（ＤＩＮレール取付、DC5V、DC12V出力）
    メーカーミスミミスミコーセルミスミミンウェルミスミ
    通常価格-2,380円 -3,271円 -1,840円 -2,527円 -2,380円 -
    通常出荷日お見積り在庫品1日目在庫品1日目在庫品1日目在庫品1日目在庫品1日目
    よく一緒に購入される商品

    スイッチング電源カテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    技術サポート窓口

    エレクトロニクス部品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
