型式	No.	色	ネジサイズ	ネジピッチ	サイズ						適合ケーブル外径	重量 (g)	ネジ外径 (mm)	パネルカット寸法 (mm)	適合板厚	締め付けトルク(N・m)
型式	No.	色	ネジサイズ	ネジピッチ	SW	A	B	C	D	E	適合ケーブル外径	重量 (g)	ネジ外径 (mm)	パネルカット寸法 (mm)	適合板厚	シールナット	ロックナット
CRMPM	M12-3053 ※1	G (グレー) B (黒)	M12	1.5	19	21.2	9	16.6	5	37	φ3～5.3	7	12	12.3	2.5mm以下	0.8 ～ 1.2	1.0 ～ 1.5
	M12-4578		M12		19	21.2	9	16.6	5	37	φ4.5～7.8	7	12	12.3	2.5mm以下	0.8 ～ 1.2	1.0 ～ 1.5
	M16-60100		M16		22	25	15	19	5.5	46	φ6～10	12	16	16.3	7mm以下	1.2 ～ 1.8	1.5 ～ 2.2
	M20-70120		M20		24	27		20		47	φ7～11※2	14	20	20.3	5.5mm以下	1.5 ～ 2.2	2.2 ～ 3.0
	M20-90140		M20		27	30.4		21.2		50	φ9～14	19	20	20.3	7mm以下	1.8 ～ 2.5	2.2 ～ 3.0
	M25-140180		M25		33	36.5		25		52	φ14～18	29	25	25.4	6.5mm以下	2.0 ～ 2.8	2.4 ～ 3.4
	M32-180250		M32		42	46		28	6	58	φ18～25	46	32	32.4	6mm以下	2.5 ～ 3.5	3.0 ～ 4.2
	M40-240300 ※1		M40		52	56	20	31	6	65	φ24～30	74	40	40.4	8.5mm以下	4.5 ～ 6.0	5.4 ～ 7.2

[ ! ] ※1 UL　E210562認証規格未取得となります。
[ ! ] ※2 カタログ情報との差異があるため赤字表示にしております。数値は、上記掲載内容をご参照ください。

概要仕様

分解写真

[ ! ] シール、ツメ、ワッシャー、ロックナットの単品販売はございません。

■仕様

材質	本体	66ナイロン(UL94V-2,ファイル No.E44716)
	ツメ
	ロックナット
	シールナット
	ワッシャー	EPDM(難燃グレード：94V2相当, ファイルNo.MH48567)
	シール
使用温度範囲		−40～105℃
色		グレー(標準)または黒(耐候性)※
		※屋外使用時に耐性が高い性質
保護構造		IP68,IP69K
認証規格		UL E210562 ※1除く

型番リスト

表示件数

型番

使用ケーブル外径

ネジサイズ

色

保護機能(耐環境性)

取付穴径

(mm)

RoHS?

最小発注数量

Ф3～5.3mm	M12×1.5	黒	防水性 / 耐候性	12.3mm	10	4個
Ф3～5.3mm	M12×1.5	グレー	防水性	12.3mm	10	3個
Ф4.5～7.8mm	M12×1.5	黒	防水性 / 耐候性	12.3mm	10	4個
Ф4.5～7.8mm	M12×1.5	グレー	防水性	12.3mm	10	4個
Ф6～10mm	M16×1.5	黒	防水性 / 耐候性	16.3mm	10	3個
Ф6～10mm	M16×1.5	グレー	防水性	16.3mm	10	3個
Ф7～12mm	M20×1.5	黒	防水性 / 耐候性	20.3mm	10	2個
Ф7～12mm	M20×1.5	グレー	防水性	20.3mm	10	1個
Ф9～14mm	M20×1.5	黒	防水性 / 耐候性	20.3mm	10	2個
Ф9～14mm	M20×1.5	グレー	防水性	20.3mm	10	2個
Ф14～18mm	M25×1.5	黒	防水性 / 耐候性	25.4mm	10	2個
Ф14～18mm	M25×1.5	グレー	防水性	25.4mm	10	1個
Ф18～25mm	M32×1.5	黒	防水性 / 耐候性	32.4mm	10	1個
Ф18～25mm	M32×1.5	グレー	防水性	32.4mm	10	1個
Ф24～30mm	M40×1.5	黒	防水性 / 耐候性	40.4mm	10	1個
Ф24～30mm	M40×1.5	グレー	防水性	40.4mm	10	1個

通常単価(税別) (税込単価)	通常出荷日

335円 ( 369円 )	在庫品1日目当日出荷可能
352円 ( 387円 )	在庫品1日目当日出荷可能
335円 ( 369円 )	在庫品1日目当日出荷可能
335円 ( 369円 )	在庫品1日目当日出荷可能
370円 ( 407円 )	在庫品1日目当日出荷可能
370円 ( 407円 )	在庫品1日目当日出荷可能
531円 ( 584円 )	在庫品1日目当日出荷可能
547円 ( 602円 )	在庫品1日目当日出荷可能
488円 ( 537円 )	在庫品1日目当日出荷可能
561円 ( 617円 )	在庫品1日目当日出荷可能
785円 ( 864円 )	在庫品1日目当日出荷可能
703円 ( 773円 )	在庫品1日目当日出荷可能
1,046円 ( 1,151円 )	在庫品1日目当日出荷可能
1,071円 ( 1,178円 )	在庫品1日目当日出荷可能
1,822円 ( 2,004円 )	在庫品1日目当日出荷可能
1,822円 ( 2,004円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ローコスト名Mネジ・樹脂製ケーブルグランド　適合電線外径Φ3～30　保護構造IP68

【ココが特長】
●取付ネジに現在主流のMネジを採用したローコストなケーブルグランドです。
●付属のロックナットを使用してネジ加工していないパネルにも取付可能です。

○ケーブルグランドセレクションガイドは→こちらをクリック

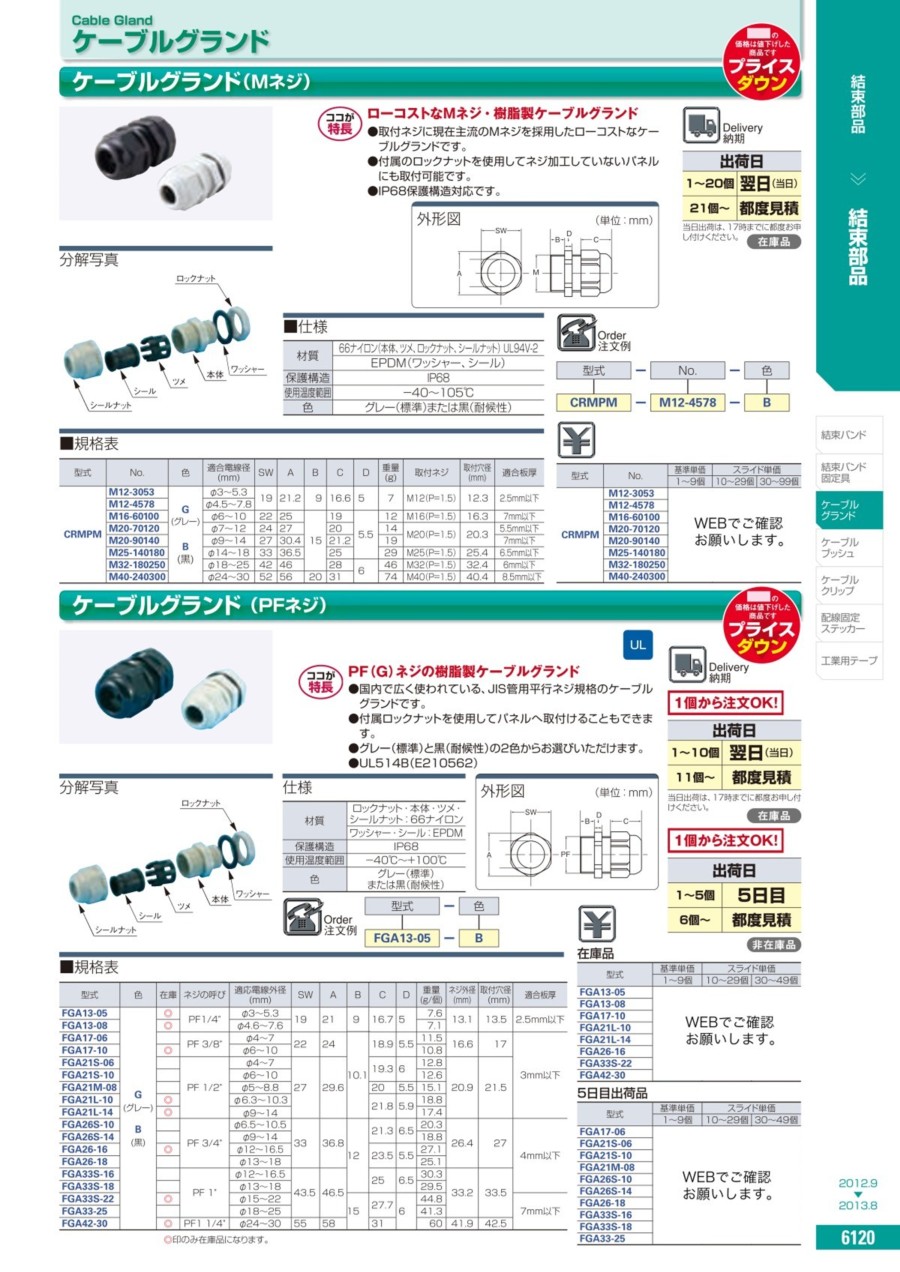

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
FCNコネクタ付ケーブル薄型圧接コネクタタイプ
日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました<br>WEB上で設計、即注文可能<br>最短2日目出荷
日東工業
【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm
日東工業品　WEB加工始めました<br>WEB上で設計、即注文可能<br>最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
