ケーブルグランド（スリムタイプ）
- 通常単価(税別)
- 410円～1,016円
- 税込単価
- 451円～1,118円
通常出荷日：在庫品1日目当日出荷可能
外形が小さいため、狭い場所の電線引出部固定に最適なケーブルグランドです。IP67保護構造で耐油性能も持...
詳細を確認
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 | − | No. |
| CRMPT | − | M4-2025 |
■規格表
※取り付けナットは別売りです。
| 型式 | No. | 適合電線径 (mm) | 取付ネジ | 適合ロックナット >> 本ページ下段 | A (Ф) | SW | B | C | 重量(g) | 取付穴径 | 適合板厚 |
| CRMPT | M4-2025 | Ф2～2.5 | M4(P=0.5) | CRMPT-LN-M4 | 7 | 6.5 | 12.6 | 4.5 | 2 | Ф4 | 2mm以下 |
| M6-2540 | Ф2.5～4 | M6(P=0.5) | CRMPT-LN-M6 | 8.8 | 8 | 15.3 | 4 | Ф6 | |||
| M7-3550 | Ф3.5～5 | M7(P=0.5) | CRMPT-LN-M7 | 10 | 9 | Ф7 | |||||
| M8-4560 | Ф4.5～6 | M8(P=0.5) | CRMPT-LN-M8 | 11 | 10 | 5 | Ф8 | ||||
| M9-5570 | Ф5.5～7 | M9(P=0.5) | CRMPT-LN-M9 | 12 | 11 | Ф9 | |||||
| M10-6580 | Ф6.5～8 | M10(P=0.5) | CRMPT-LN-M10 | 13 | 12 | 6 | Ф10 | ||||
| M12-80100 | Ф8～10 | M12(P=0.5) | CRMPT-LN-M12 | 16 | 15 | 19.8 | 10 | Ф12 |
概要仕様
構造図・材質 | |
 | NBR：ニトルリゴム |
外形図 | （単位：mm） |
 | |
仕様
| 材質 | ＊右記の構造図・材質参照 |
| 使用温度範囲 | −25～100℃ |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
414円 ( 455円 ) | 在庫品1日目当日出荷可能 |
1,001円 ( 1,101円 ) | 在庫品1日目当日出荷可能 |
910円 ( 1,001円 ) | 在庫品1日目当日出荷可能 |
1,016円 ( 1,118円 ) | 在庫品1日目当日出荷可能 |
983円 ( 1,081円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
外形が小さいため、狭い場所の電線引出部固定に最適なケーブルグランドです。
IP67保護構造で耐油性能も持っています。
【ココが特長】
●省スペース化を実現するスリムなケーブルグランドです。
●外形が小さい為、狭いスペースにも設置可能です。
●センサ、小型モータ等の電線引出部固定に最適です。
●剛性の高い金属性です。
●IP67保護構造。耐油性能も持っています。
※取付ナットが必要な場合は、こちらをクリック。
●省スペース化を実現するスリムなケーブルグランドです。
●外形が小さい為、狭いスペースにも設置可能です。
●センサ、小型モータ等の電線引出部固定に最適です。
●剛性の高い金属性です。
●IP67保護構造。耐油性能も持っています。
※取付ナットが必要な場合は、こちらをクリック。

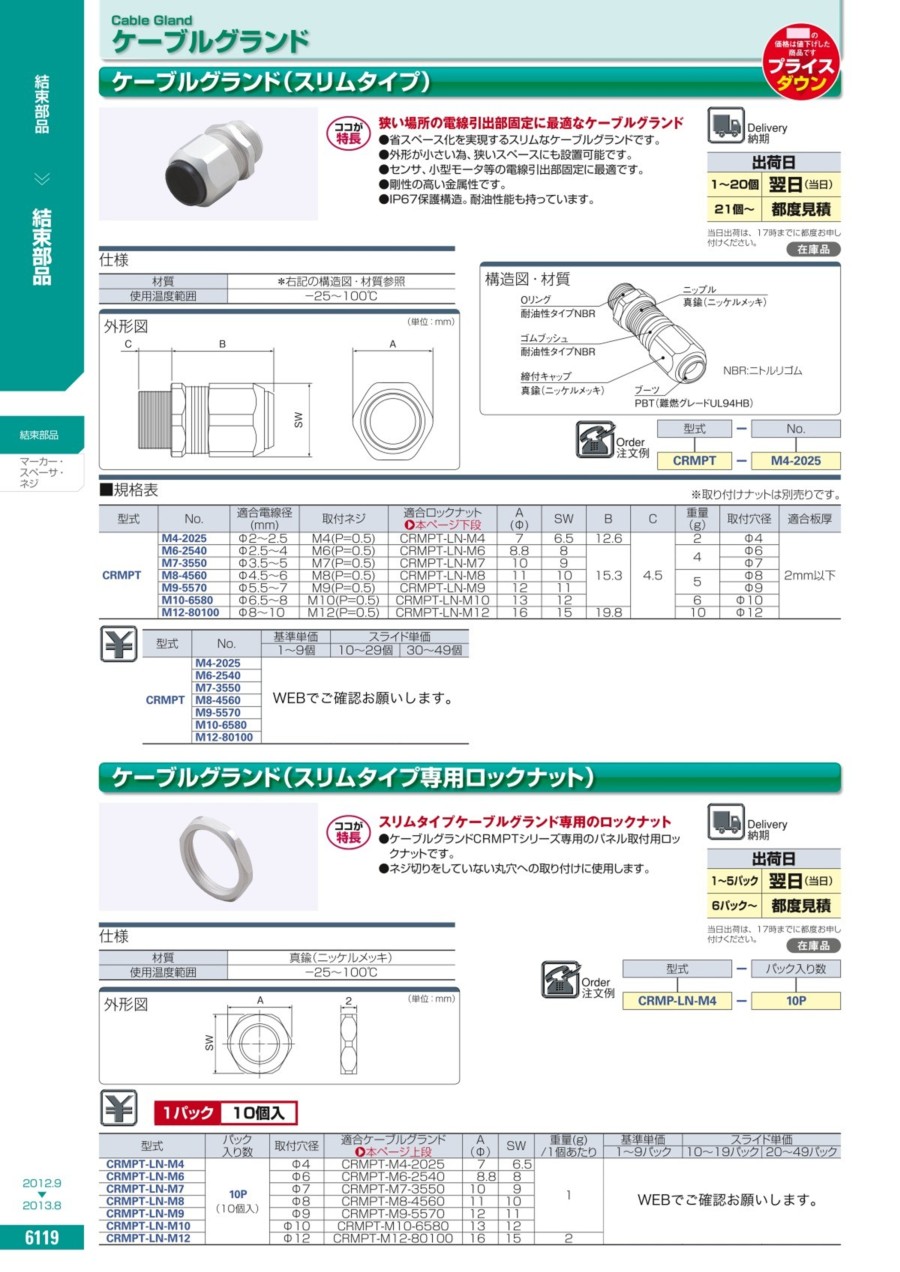

カタログ
商品担当おすすめ
ケーブルグランド（スリムタイプ）のレビュー
プラスチックケースから配線の引き出し用として使用しました。
4
4.02016/12/17
コンパクトなケーブルグランドを探していました。申し分の無いサイズです。ルックスもきれいです。ナットが別売りなので満足度は...もっと読む
3人が参考にしています。
テンキーのケーブル接続
5
5.02019/01/08
小型でとても良い
金属なので質感がとても良い
ナットが別売りでしかも10個単位なので
ナットだけが中途半端に余る。
1人が参考にしています。
ケースからの取り出し口
1
1.02017/01/18
ネジが緩みやすいので、クレームが起こった。使用できるケーブルも限られているので、もっと太いロボットケーブルの太さにも対応...もっと読む
1人が参考にしています。
エンコーダケーブルの固定
4
4.02022/01/31
商品自体は綺麗で、使用感も問題ありません。
ですが、裏のナットは別売りで10個/\1500程度かかってしまい
なんだか損...もっと読む
0人が参考にしています。
製品に使用しています
4
4.02021/09/01
当社で製作しているオリジナル製品の各ユニット箱への電源の取出し口に使用しています。この商品の良い所は、小型でしっかりと止...もっと読む
0人が参考にしています。
