ミスミ

ジッパーチューブ（アルミ箔シールド）

ジッパーチューブ（アルミ箔シールド）
通常単価(税別)
5,694円～35,363円特別価格
税込単価
6,263円～38,899円特別価格
一部SALE 2026.03.31まで
通常出荷日：在庫品1日目～9日目一部当日出荷可能

【ココが特長】●難燃性塩化ビニルシートにアルミ箔を付加したシールドジッパーチューブ。●専用工具を使用し...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 【推奨代替品のご案内】
    SZTZS＊-＊商品は在庫限りで終了いたします。
    推奨代替品はRoHS2.0対応品のSZTZSR＊-＊になります。仕様は同一ですが、表面の黒色が若干薄くグレーがかる可能性があります。
  • RoHS６⇒RoHS10 に伴い表面色が 黒⇒グレー となっております。
詳細を確認

よく一緒に見られています

マジックテープチューブ（アルミ箔シールド）

ミスミ

マジックテープチューブ（アルミ箔シールド）
通常価格(税別)： 1,674円 (税込価格：1,841円)

通常出荷日：在庫品1日目

よく一緒に見られています

マジックテープチューブ（銅箔シールド）

ミスミ

マジックテープチューブ（銅箔シールド）
通常価格(税別)： 2,560円 (税込価格：2,816円)

通常出荷日：在庫品1日目

未確定：候補が15型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

規格表

型式-全長
SZTZSR20-5
　　　　　　　　　　　　　　　　　　　　　（mm）
型式製品幅
(±5)		有効幅
(±5)		重量
(g/m)		全長
タイプ内径φ(ｍｍ)
SZTZSR20887665.45 (m)
10 (m)
25 (m)※
251049270.9
3012211077
4015113986.9
5018217097.4
70245233118.8
[ ! ] ※25mは巻きとなります。
[ ! ] 巻きの製品は製品製造の関係で、途中に継ぎ目がある場合がございます。
[ ! ] はさみ等の切断工具をお使い頂き、任意長さで切断可能です。

概要仕様

使用例

ジッパーチューブ（アルミ箔シールド）:関連画像
[ ! ] 専用工具SZTZ-P（こちら>>）でジッパーを閉めます。
[ ! ] 使用後に取り外しや再使用はできない仕様となります。

シールド効果（電解）

ジッパーチューブ（アルミ箔シールド）:関連画像
測定方法：関西電子工業振興センター方式（KEC法）
仕様
材質シート部難燃性軟質塩化ビニル
＋PETフィルム＋アルミ箔
ジッパー部半硬質難燃性塩化ビニル
縫製糸ナイロン
アース用編組線錫メッキ軟銅線
厚み全体0.24mm
アルミ箔0.01mm
使用温度範囲−15～60℃
色(シート外側)グレー

型番リスト

表示件数
  • 1
    • 型番
    SZTZSR20-5
    SZTZSR20-10
    SZTZSR20-25
    SZTZSR25-5
    SZTZSR25-10
    SZTZSR25-25
    SZTZSR30-5
    SZTZSR30-10
    SZTZSR30-25
    SZTZSR40-5
    SZTZSR40-10
    SZTZSR50-5
    SZTZSR50-25
    SZTZSR70-5
    SZTZSR70-25

    内径

    (mm)

    全長

    (m)

    		RoHS?最小発注数量
    20
    5
    10
    1個
    20
    10
    10
    1個
    20
    25
    10
    1個
    25
    5
    10
    1個
    25
    10
    10
    1個
    25
    25
    10
    1個
    30
    5
    10
    1個
    30
    10
    10
    1個
    30
    25
    10
    1個
    40
    5
    10
    1個
    40
    10
    10
    1個
    50
    5
    10
    1個
    50
    25
    10
    1個
    70
    5
    10
    1個
    70
    25
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    5,694円
    ( 6,263円 )
    在庫品1日目当日出荷可能
    10,408円
    ( 11,449円 )
    9日目
    20,797円
    ( 22,877円 )
    在庫品1日目当日出荷可能
    7,432円
    ( 8,175円 )
    在庫品1日目当日出荷可能
    10,910円
    ( 12,001円 )
    9日目
    21,820円
    ( 24,002円 )
    9日目
    6,618円
    ( 7,280円 )
    在庫品1日目当日出荷可能
    12,138円
    ( 13,352円 )
    9日目
    24,200円
    ( 26,620円 )
    9日目
    7,940円
    ( 8,734円 )
    在庫品1日目当日出荷可能
    14,598円
    ( 16,058円 )
    9日目
    8,431円5,901円
    ( 6,491円 )
    在庫品1日目当日出荷可能
    31,026円
    ( 34,129円 )
    9日目
    9,558円2,389円
    ( 2,628円 )
    在庫品1日目当日出荷可能
    35,363円
    ( 38,899円 )
    9日目
  • 1

    • 詳細情報

    基本情報

    【ココが特長】
    ●難燃性塩化ビニルシートにアルミ箔を付加したシールドジッパーチューブ。
    ●専用工具を使用して高い嵌合強度が得られます。
    ●長尺の結束に最適。
    ●しっかりと密閉したい電線保護に最適。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 【推奨代替品のご案内】
      SZTZS＊-＊商品は在庫限りで終了いたします。
      推奨代替品はRoHS2.0対応品のSZTZSR＊-＊になります。仕様は同一ですが、表面の黒色が若干薄くグレーがかる可能性があります。
    • RoHS６⇒RoHS10 に伴い表面色が 黒⇒グレー となっております。
    【ココが特長】
    ●難燃性塩化ビニルシートにアルミ箔を付加したシールドジッパーチューブ。
    ●専用工具を使用して高い嵌合強度が得られます。
    ●長尺の結束に最適。
    ●しっかりと密閉したい電線保護に最適。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

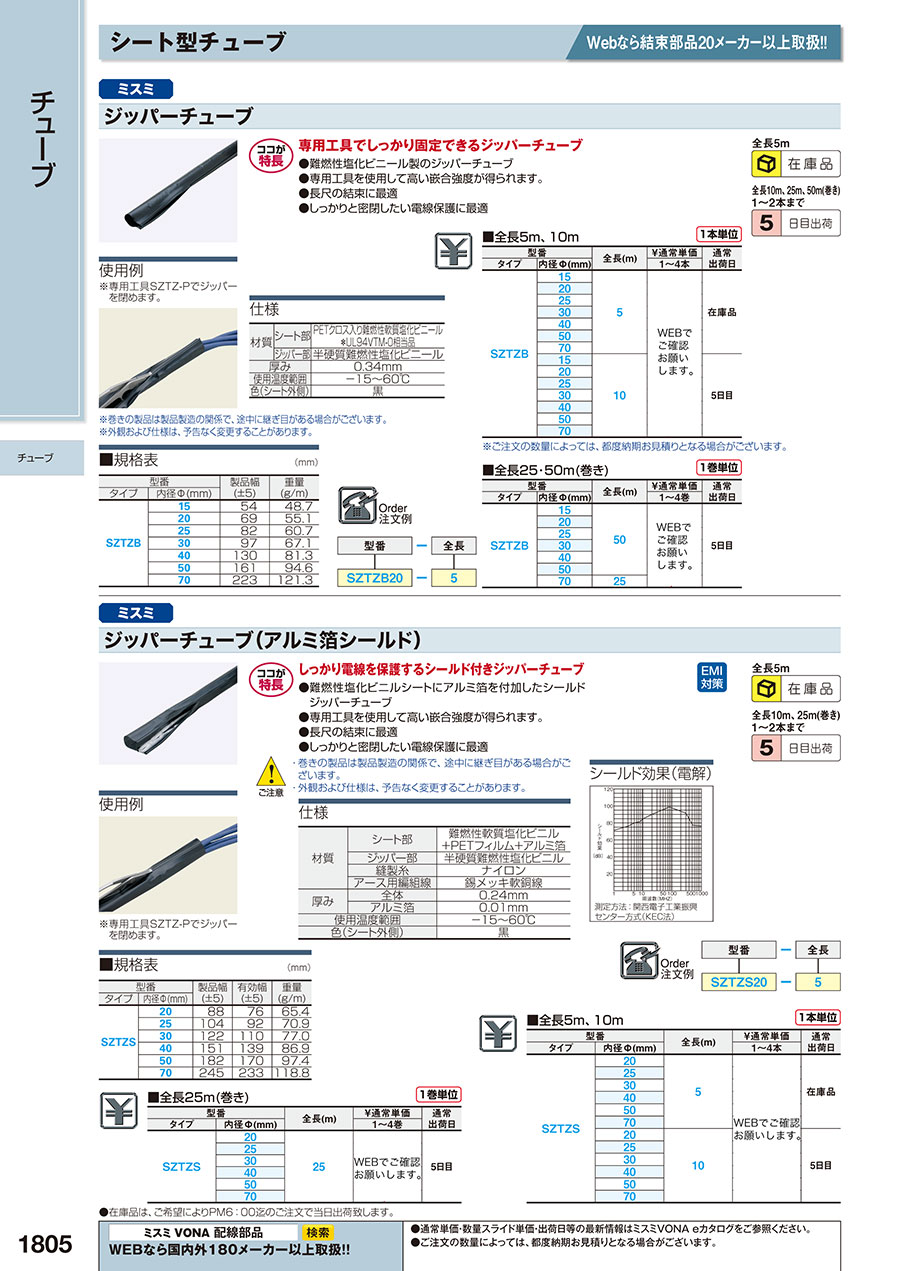

    EW-1805

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
